一、NAT概述

NAT 又称为网络地址转换，用于实现私有网络和公有网络之间的互访。

公有网络地址是指在互联网上全球唯一的IP地址。

私有网络地址是指内部网络或主机的IP地址，IANA (互联网数字分配机构)规定将下列的IP地址保留用作私网地址，不在Internet（互联网）上被分配，可在一个单位或公司内部使用。

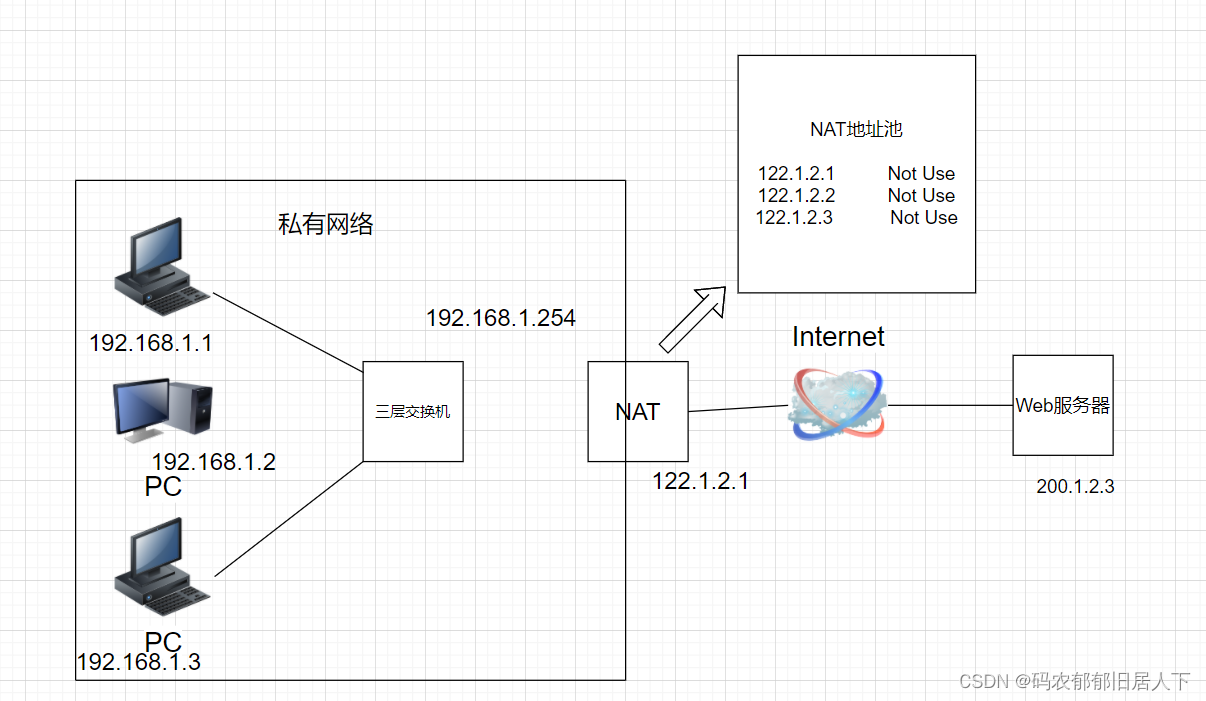

二、NAT工作原理

NAT用来将内网地址和端口号转换成合法的公网地址和端口号，建立一个会话，与公网主机进行通信；
NAT外部的主机无法主动跟位于NAT内部的主机通信，NAT内部主机想要通信，必须主动和公网的一个IP通信，路由器负责建立一个映射关系，从而实现数据的转发。

三、NAT功能和优缺点

1.NAT功能:

NAT不仅能解决了IP地址不足的问题，而且还能够有效地避免来自网络外部的入侵，隐藏并保护网络内部的计算机。
宽带分享:这是NAT主机的最大功能。
安全防护:NAT之内的PC联机到Internet.上面时，他所显示的IP是NAT主机的公网IP，所以client端的PC就具有一定程度的安全了，外界在进行portscan (端口扫描)的时候，就侦测不到源client端的PC。

2.优缺点：

优点:节省公有合法IP地址、处理地址重叠、增强灵活性、安全性
缺点:延迟增大、配置和维护的复杂性、不支持某些应用( 比如VPN)

四、静态和动态NAT配置

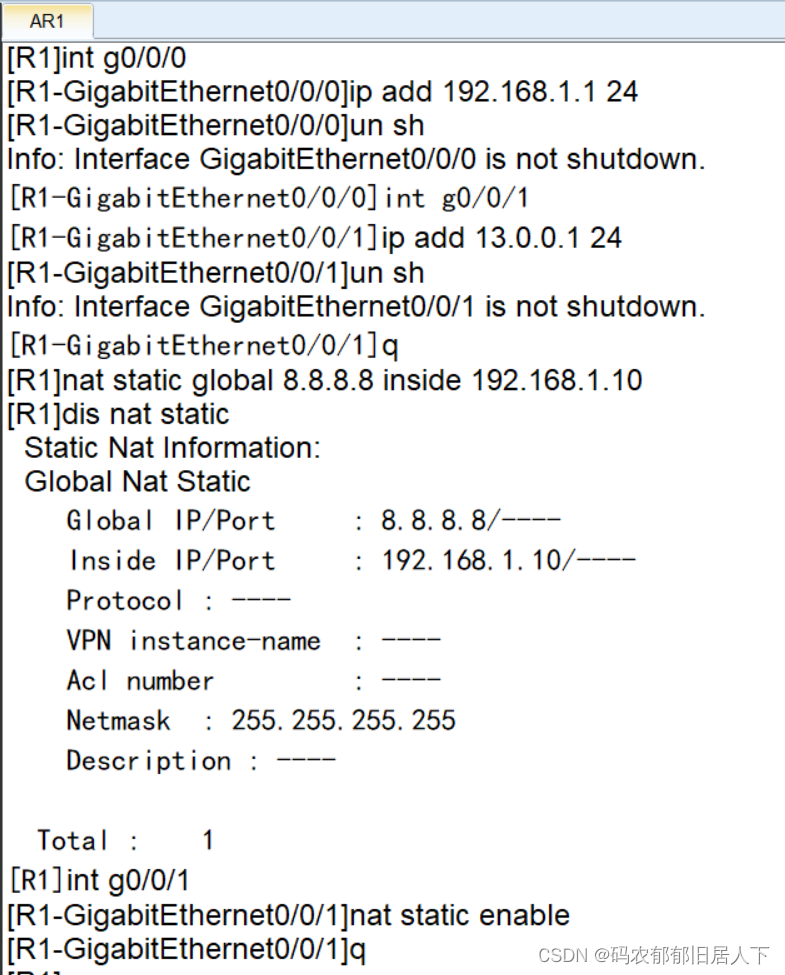

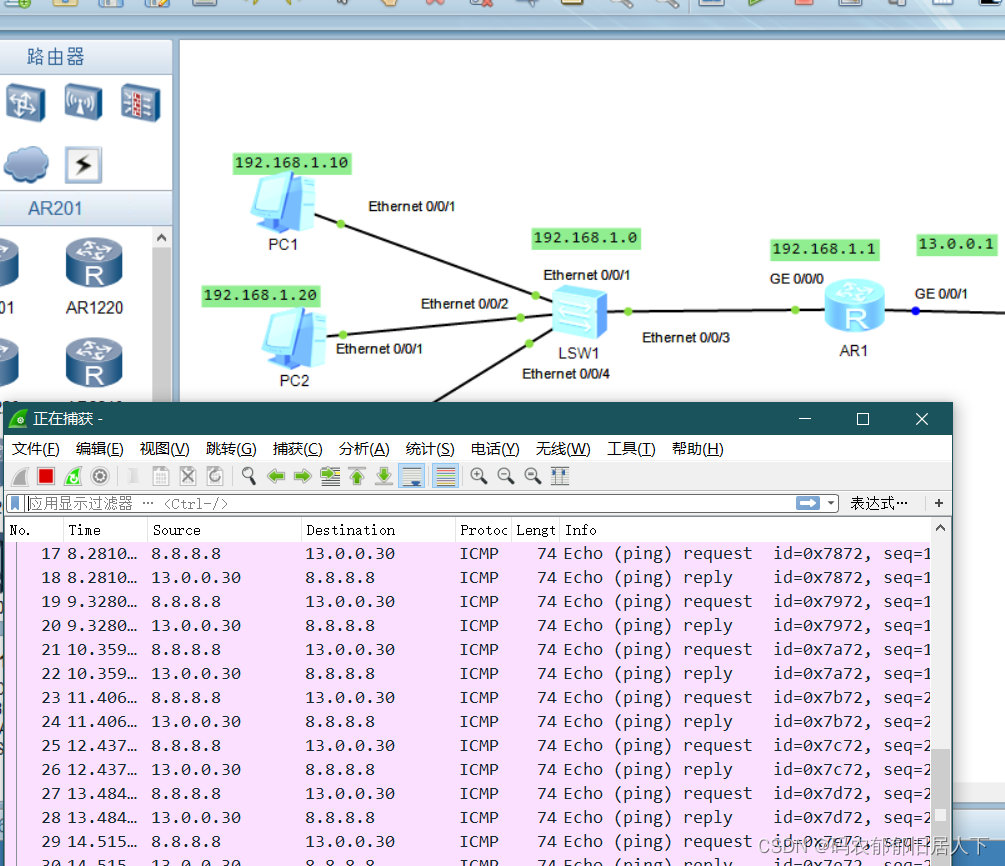

1.静态NAT配置

静态NAT实现私网地址和公网地址的一对一转换。有多少个私网地址就需要配置多少个公网地址。静态NAT不能节约公网地址，但可以起到隐藏内部网络的作用。

第一种:
全局模式下设置静态NAT
[R1]nat static global 8.8.8.8 inside 192.168.10.10
[R1]int g0/0/1 ###外网口
[R1-GigabitEthernet0/0/1]nat static enable ###在网口上启动nat static enable功能

第二种:直接在接口上声明nat static

[R1]int g0/0/1 ###外网口
[R1-GigabitEthernet0/0/1]nat static global 8.8.8.8 inside 192.168.10.10

[R1]dis nat static ###查看NAT静态配置信息

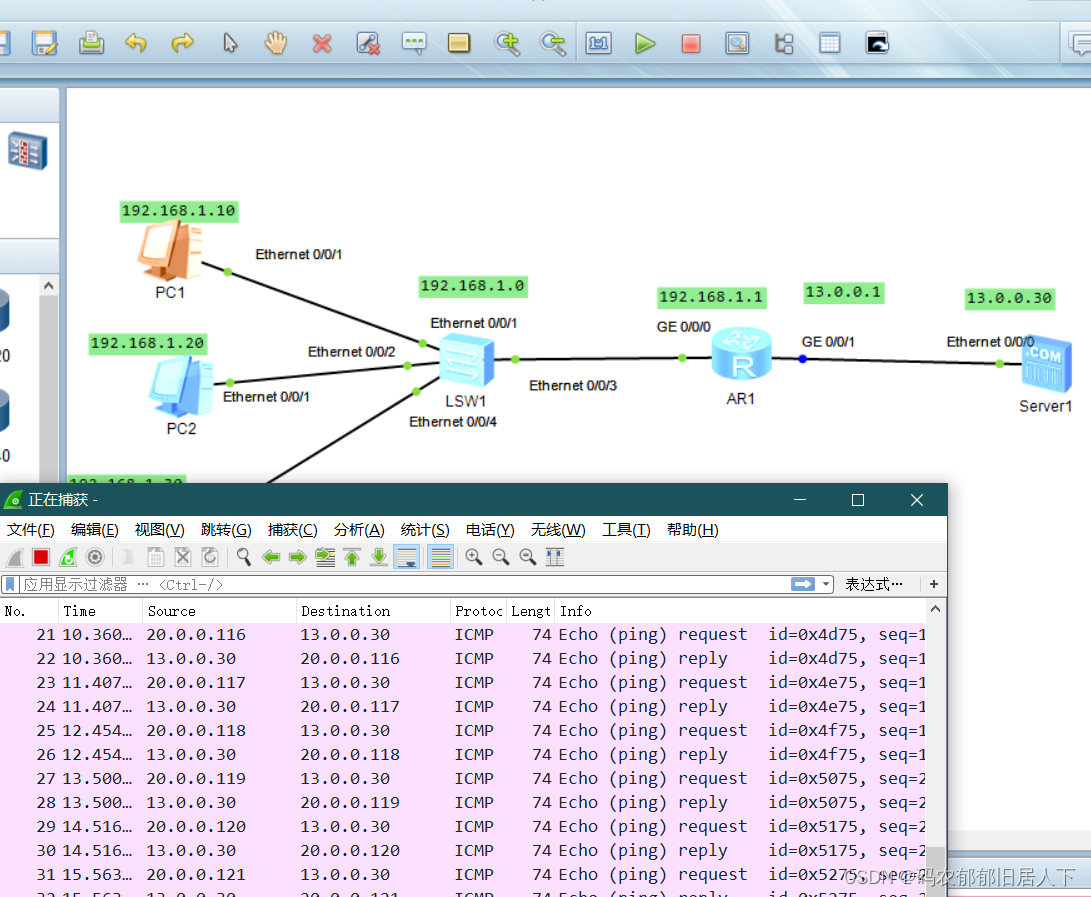

2.动态NAT配置

多个私网IP地址对应多个公网IP地址,基于地址池一对一映射

2.1配置外部网口和内部网口的IP地址
2.2定义合法IP地址池
[R1]nat address-group 1 212.0.0.100 212.0.0.200 ###新建一个名为1的nat地址池

2.3定义访问控制列表
[R1]acl 2000
###创建ACL，允许源地址为192.168.20.0/24网段和11.0.0.0/24的数据通过
[R1-acl-basic-2000] rule permit source 192.168.20.0 0.0.0.255
[R1-acl -basic-2000]rule permit source 11.0.0.0 0.0.0.255

2.4在外网口，上设置动态IP地址转换
[R1-acl-basic-2000]int g0/0/1 ###外网口
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat #将ACL
2000匹配的数据转换为改接口的IP地址作为源地址(no pat 不做端口转换，只做IP地址转换，默认为pat)

[R1]dis nat outbound ###查看NAT Outbound的信息
inbound是端口入方向
outbound是端口出方向

五、PAT

1.PAT端口多路复用

PAT又称为NAPT它实现一个公网地址和多个私网地址之间的映射，因此可以节约公网地址。PAT的基本原理是将不同私网地址的报文的源IP地址转换为同一公网地址，但他们被转换为该地址的不同端口号，因而仍然能够共享同一地址。

2.PAT作用:

2.1改变数据包的ip地址和端口号:
2.2能够大量节约公网IP地址。
3.PAT的类型
3.1动态PAT，包括NAPT和Easy IP: NAT是一对一转换 NAPT 多对一转换
3.2静态PAT，包括NAT Server.

EasyIp: 多个私网IP地址对应路由器外网接口公网IP地址(比如12.0.0.1)
1、配置外部网口和内部网口的IP地址
2、定义合法IP地址池
由于直接实验外网口IP地址所以不用再定义IP地址池

3、定义访问控制列表
[R1]acl 3000 ###允许源地址为192.168.30.0/24网段的数据通过
[R1-acl-adv-3000]rule permit ip source 192.168.30.0 0.0.0.255

4、在外网口，上设置IP地址转换
[R1]int g0/0/1 ###外网口
[R1-GigabitEthernet0/0/1]nat outbound 3000
##当acl3000匹配的源IP数据到达此接口时，转换为该接口的IP地址:做为源地址

[R1]display nat session all ##查看NAT的流表信息

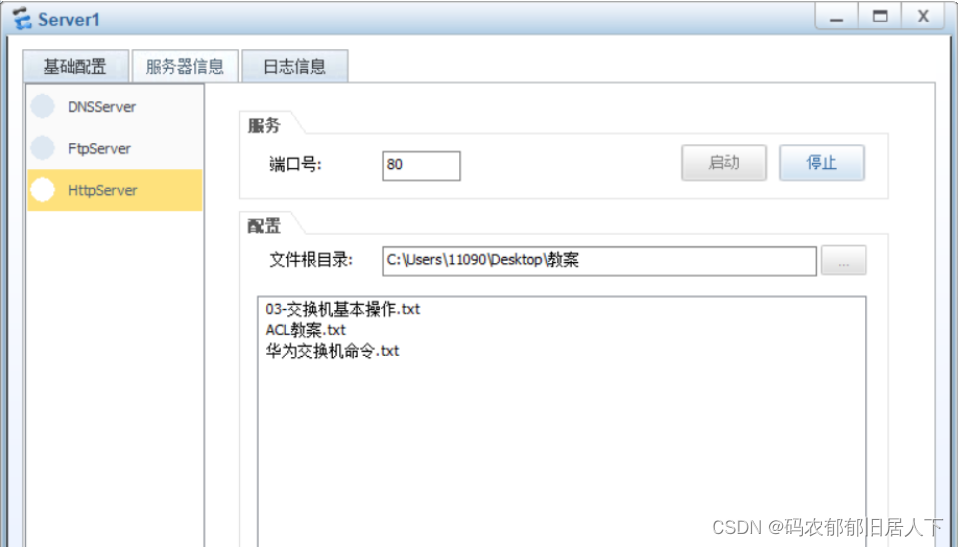

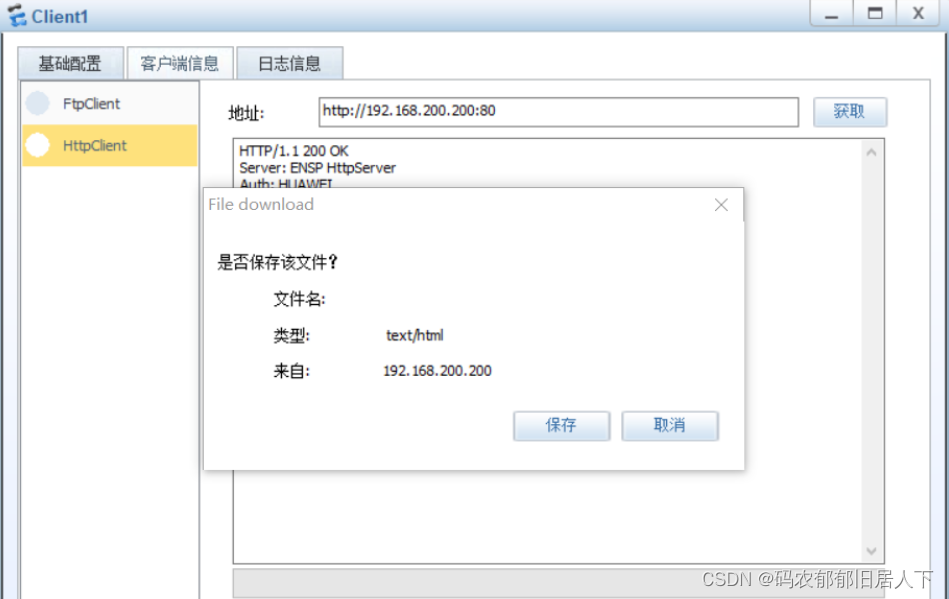

NAT server: 端口映射，将私网地址端口映射到公网地址，实现内网服务器供外网用户访问

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]nat server protocol tcp global 9.9.9.9 www inside 192.168.10.100 www
###在连接公网的接口上将私网服务器地址和公网地址做一对NAT映射绑定
[R1-Gigabi tEthernet0/0/1]nat server protocol tcp global current-interface 8080 inside 192.168.1.30 www
###在连接公网的接口，上将私网服务器地址和外网接口做一对NAT映射绑定
[Rl-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 2121 inside 10.1.1.2 ftp
###端口为21可以直接使用关键字“ftp”代替
