5G课程笔记--华为ICT课堂（初学）（二）

第四课 5G网络架构

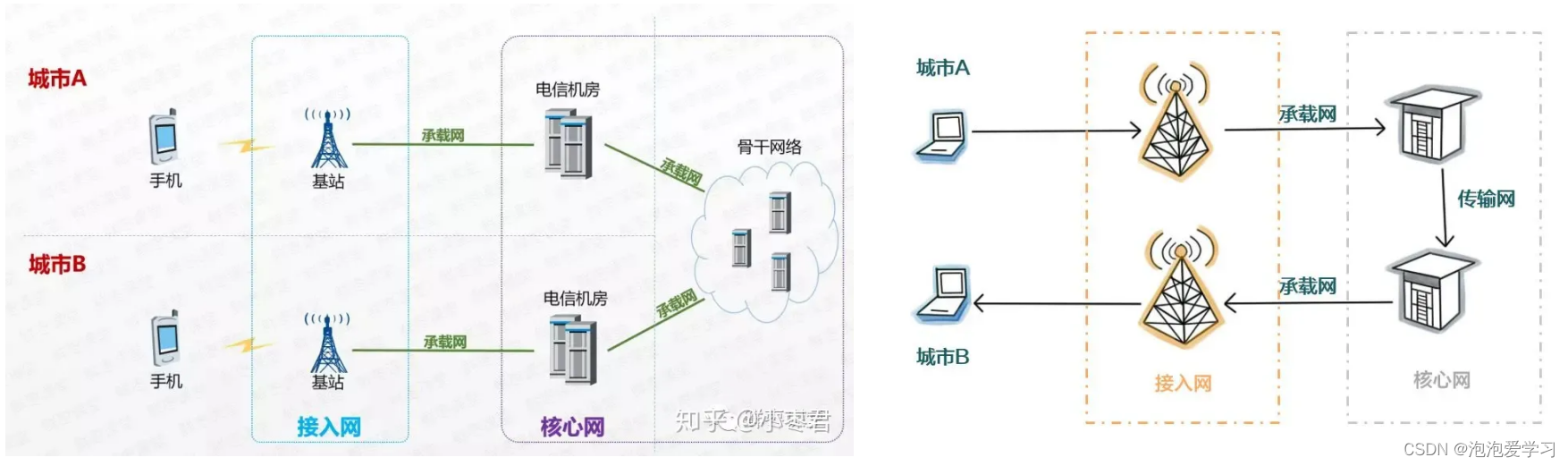

先看看一下接入网、核心网、承载网在5G网络的位置。在网上找到两个图

很明显我们可以看出接入网就是指基站和基站之间的负责数据接入的网络，核心网应该对数据进行处理和分发的部分，通常来说运营商可以在这对数据进行统一的控制，例如计费等。从图上看唯一不同的就是承载网和传输网，有人说骨干网络就是传输网，知乎上有人说：“1.传输网一般是指光缆的网络，上面传送的是光信号。2.承载网一般是指数据信号的传送，是将信号信息转换为光信号后，在传输网上进行传送。3.传输网以物理能看得见的来理解好理解，承载网以数据信号传递来理解，什么信息要传送到哪里去。他一般是依赖于传输网络的，承载网承载于传输网上。”，下面也找到了书中的定义，我们暂时先这么理解吧。
（据我说所知，不同的领域有不同的研究人员，对于无线通信专家说就是接入网到核心网的连接就是承载网。个人理解传输网就像IP网络，搞核心网转专家那边研究的传输数据就叫传输网。所以上图我倾向右边。）
另一个问题？空口属于接入网吗？
答：（不属于吧）无线接口是指终端和接入网之间的接口，简称Uu接口， 通常我们也称之为空中接口。

5G接入网

1、2、3、4G

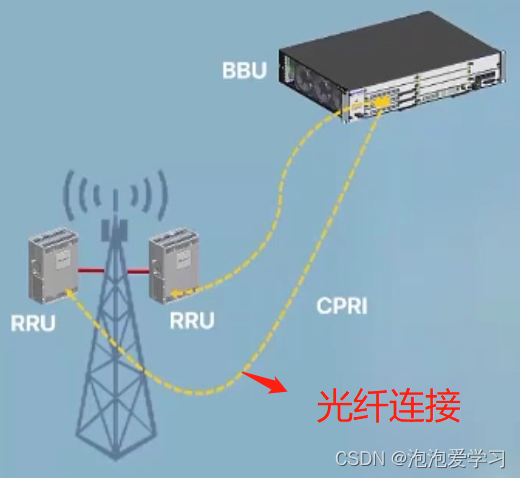

传统基站分BBU、RRU两个实体。BBU主要负责基带处理，例如信道编码、调制。RRU主要负责射频处理，例如滤波、功率放大等。

2、5G=CU+DU+AAU

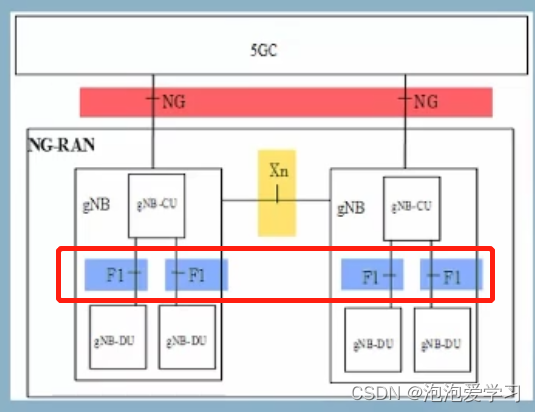

1、下图的NG-RAN指的就是5G的接入网，其中F1接口是新增加的，标准化接口：指CU和DU部分是异厂家组网的。

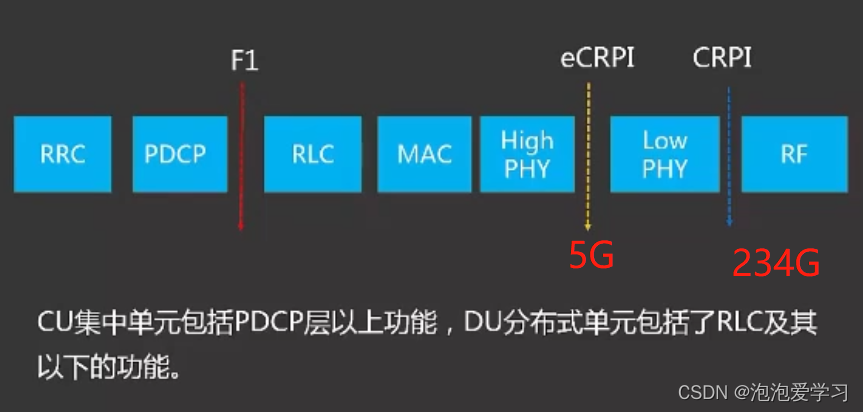

2、CU和DU的划分：下图RRC和PDCP放在CU,RLC、MAC和高层物理层放在DU，射频RRU承担低层物理层和RF。

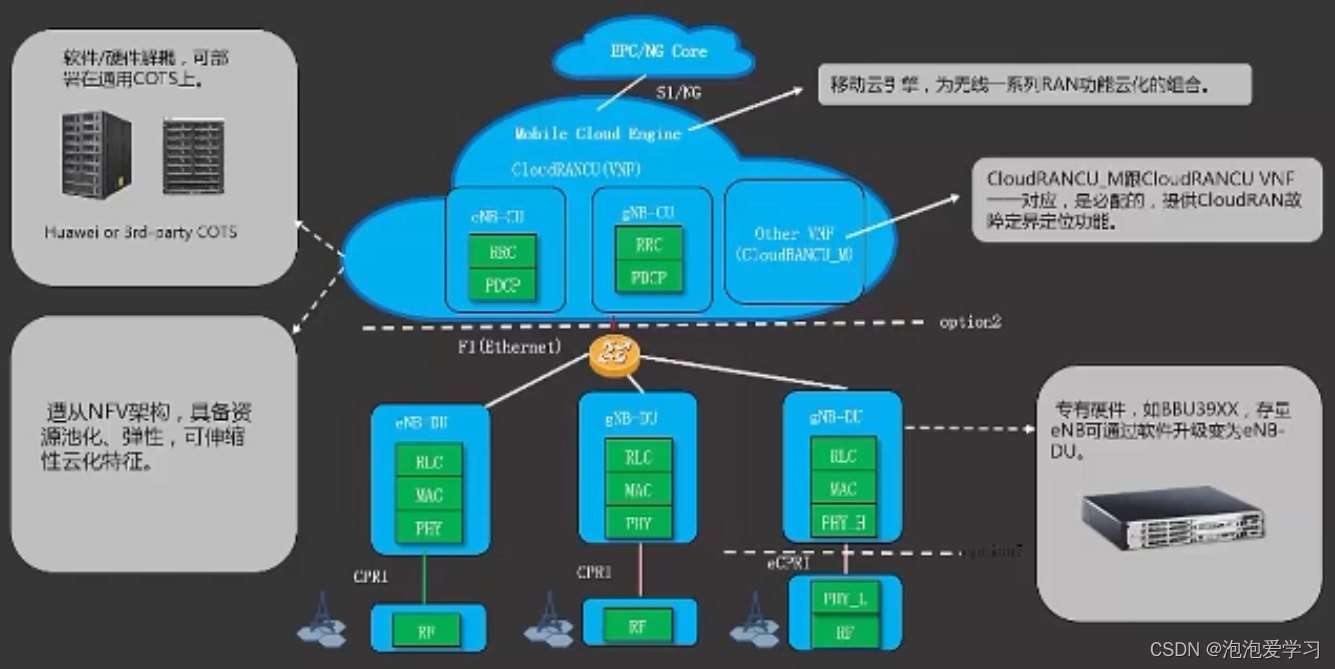

3、CRAN架构，C指的是集中化和Cloud，CU会以软件包的形式安装到服务器，就是之前说的NFV架构。上面的云还有一些VNF虚拟网络功能，负责其他的功能，比如图中的管理。

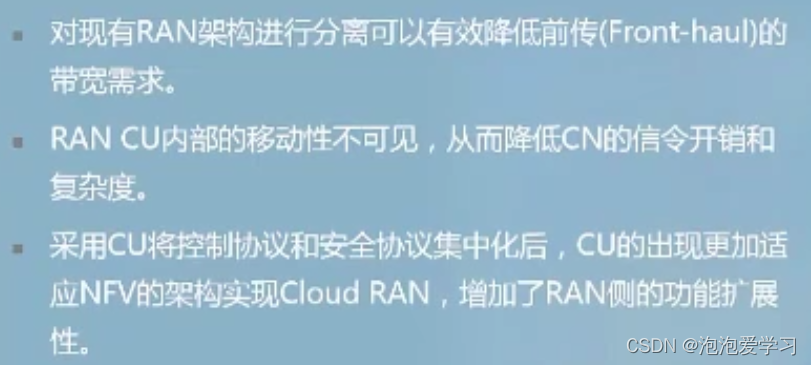

4、新的接入网架构的优点
1、前传是指DU到AAU部分，DU可以打包半成品数据再传AAU，可以减少带宽。
2、手机跨DU切换，没用必要传到核心网，站内切换在站内完成，减少信令开销。
3、CU采用NFV是软件和硬件解耦的架构，更改扩容时不需要更改硬件。

5G承载网

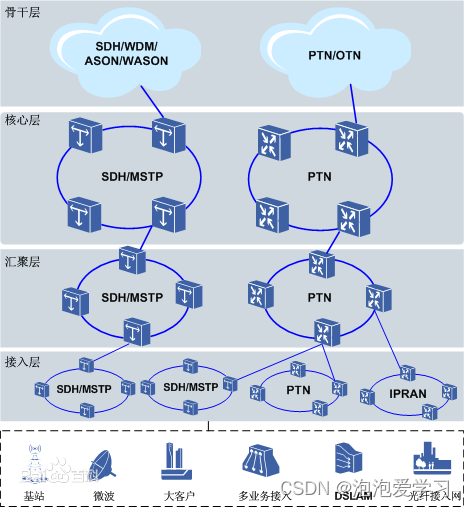

（补充）承载网的划分为：接入层、汇聚层、核心层、骨干层。根据文章开始的第一个图理解，连接接入网和核心网的部分分为接入、汇聚、核心，核心网中的承载网是骨干层。

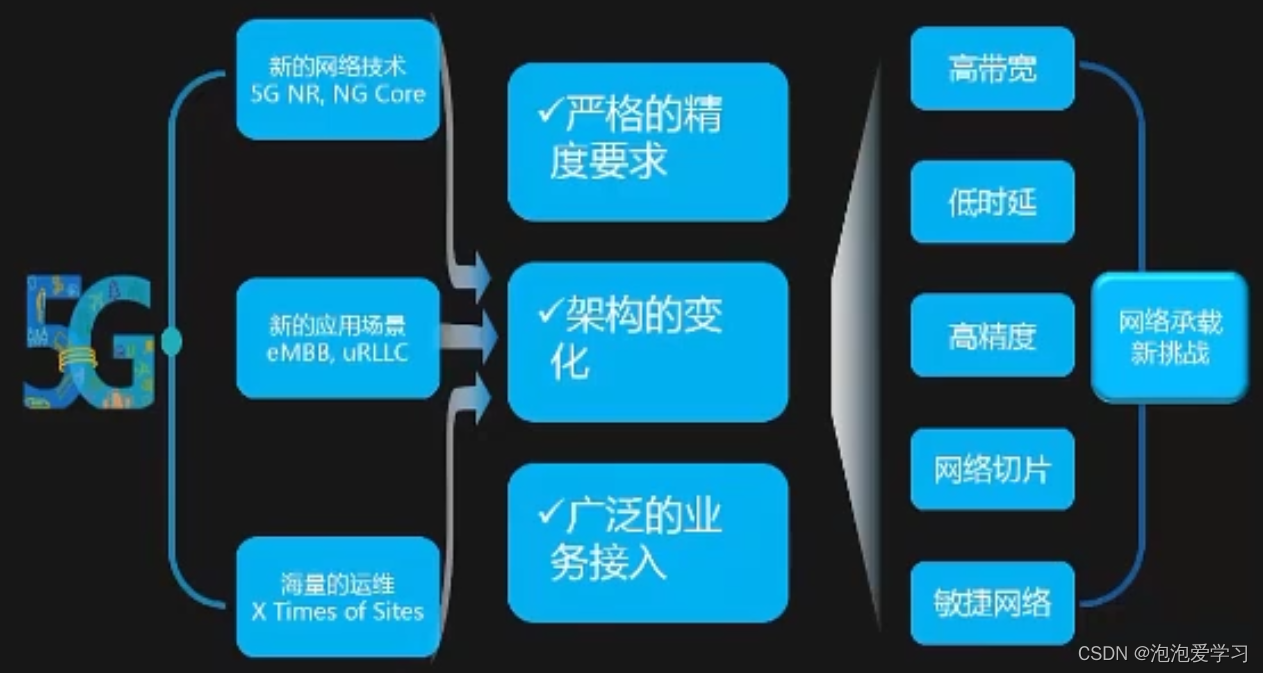

1、新需求、新挑战

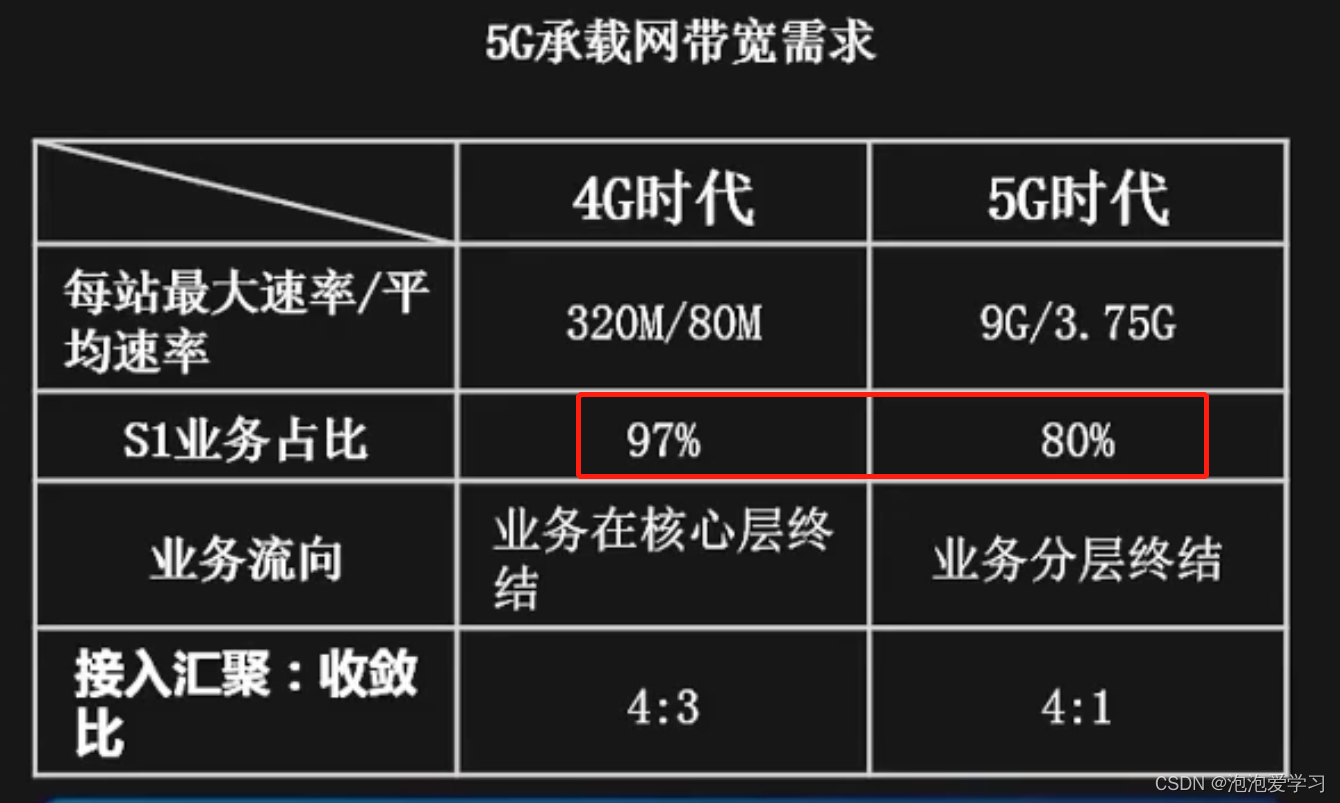

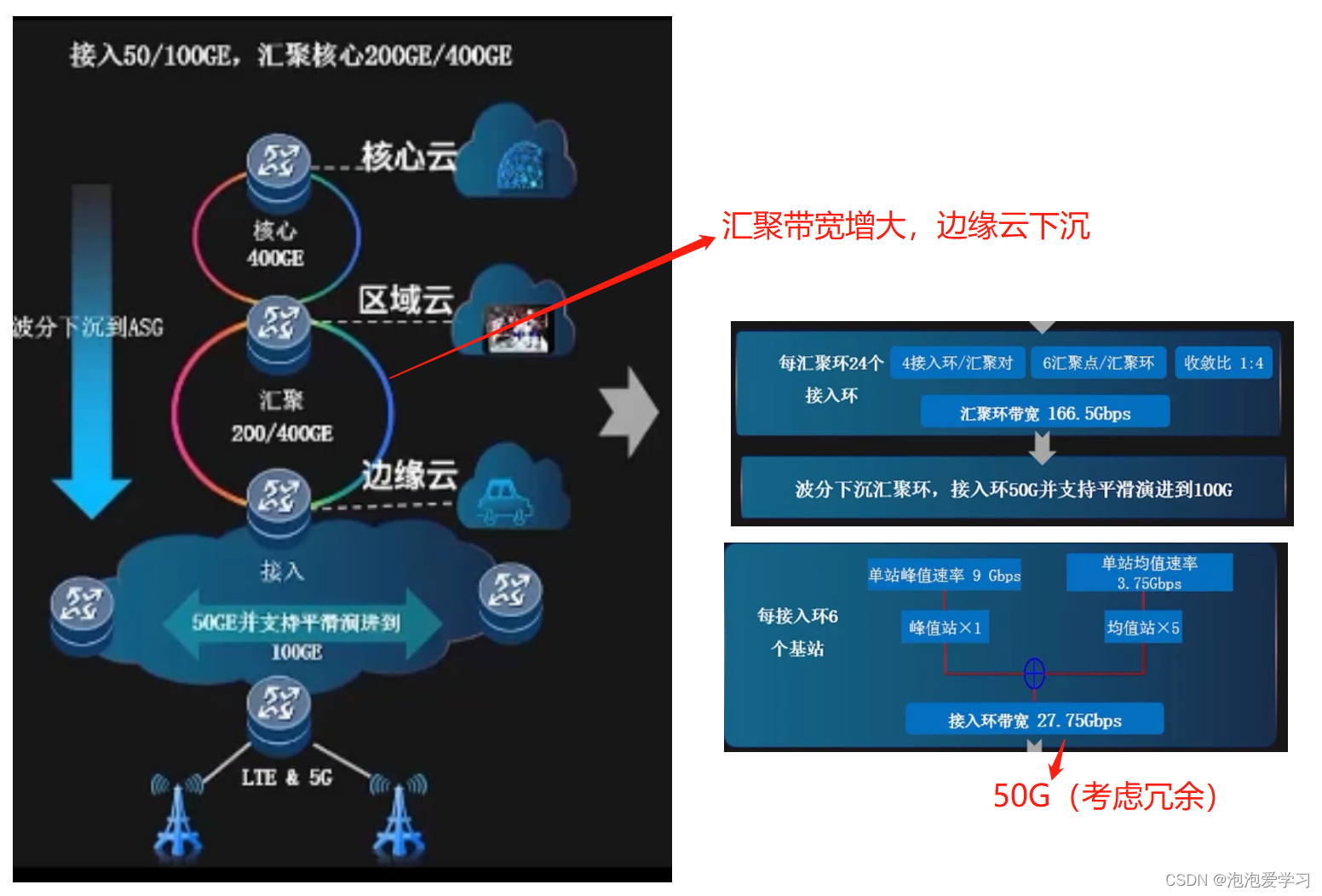

（1）带宽需求:S1/NG业务占比下降，是因为5G多了很多Xn接口的数据传输。

接入网的每个站不都是高负荷，所以到汇聚环有收敛比。到200G。

（2）低时延：时延包括空口、基站处理时延、承载网转发传输时延。总1ms.

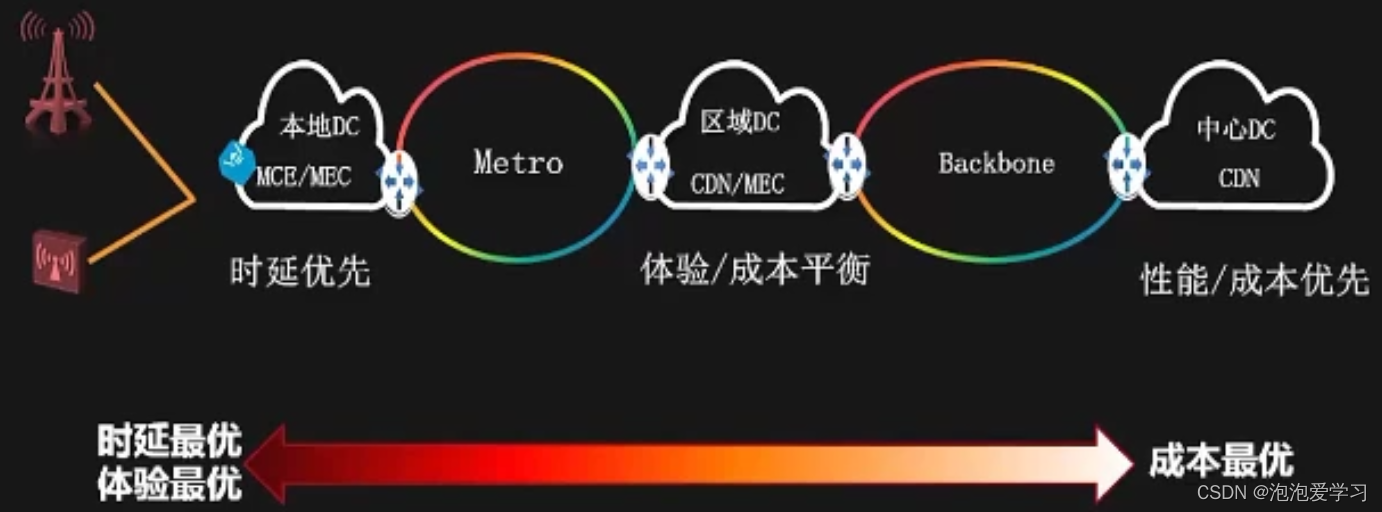

解决方案：网关、网元功能下沉

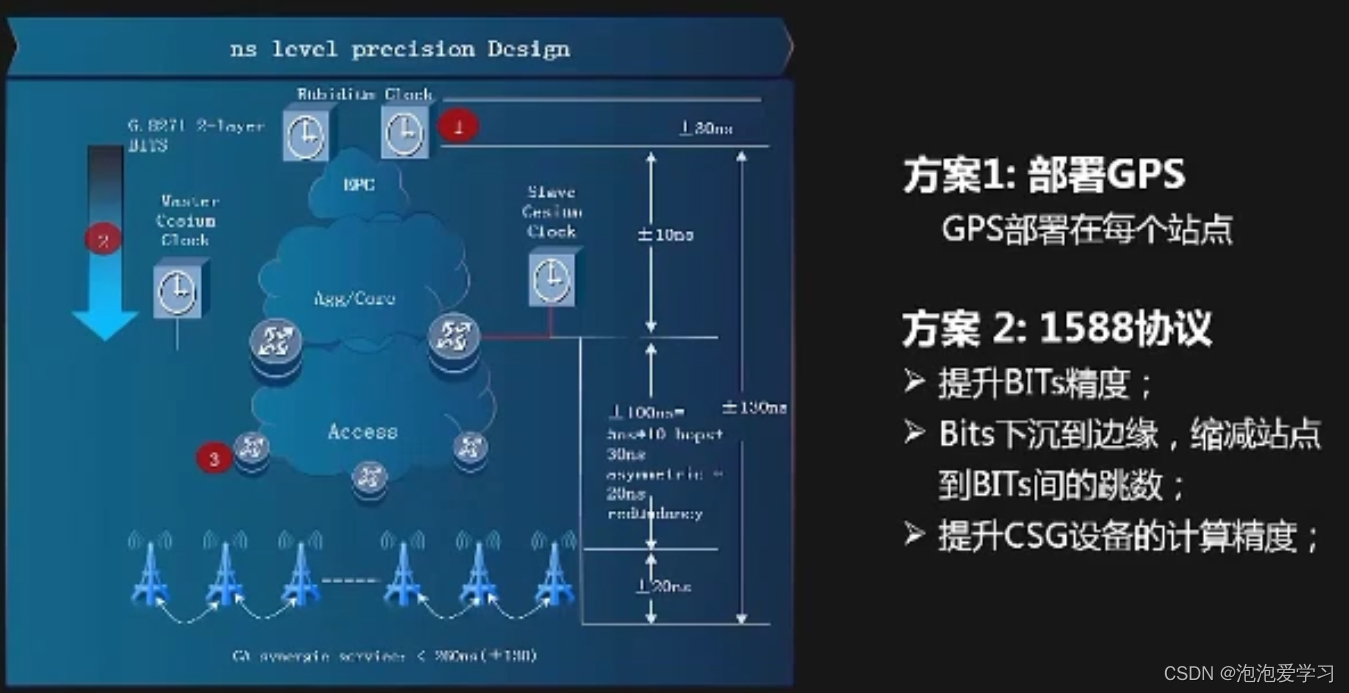

（3）高精度：方案1，每个基站部署GPS，以后可能是北斗；每个站部署成本较高。方案2，在承载网部署IP clock。例如1588协议。（不太懂时钟服务器）。传统方案是在承载网的汇聚核心层放两台base时钟服务器，然后路由到基站，基站恢复；有三种办法：一是铷钟换铯钟；二是部署下沉到接入和汇聚层的交界处，缩短时钟传输的跳数；三室提升边缘设备性能，提高时钟还原的精度。

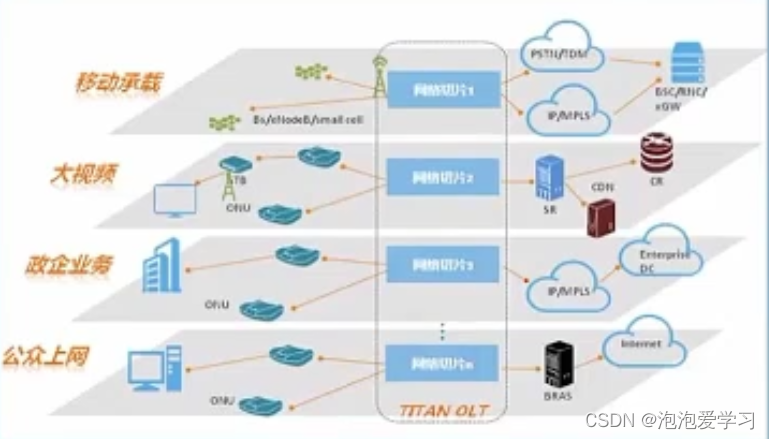

（4）网络切片

（5）敏捷简化协同

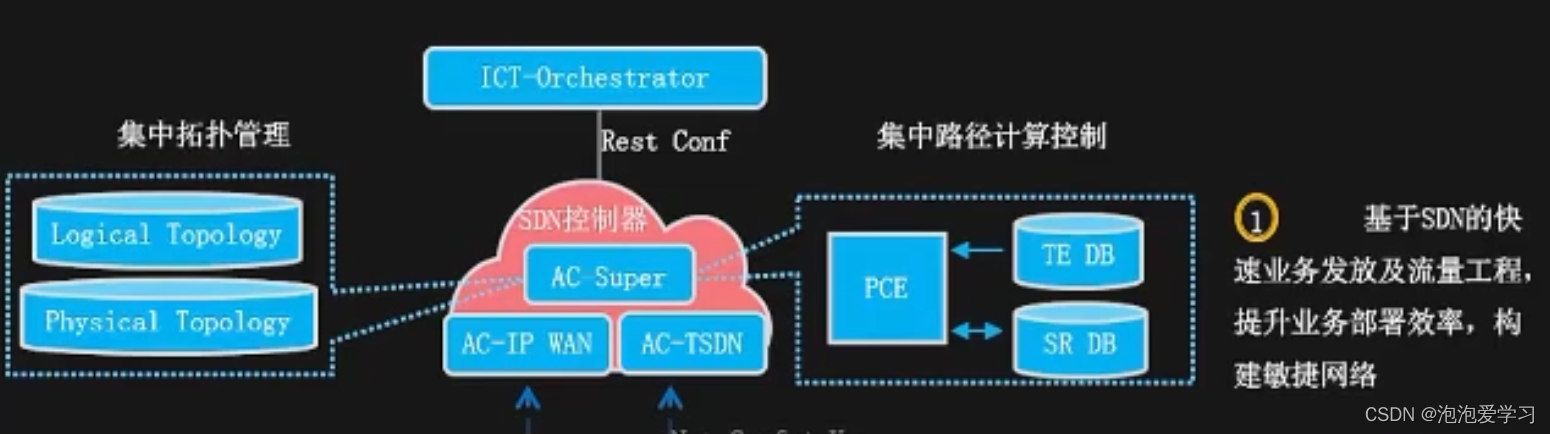

敏捷：SDN控制基于NFV，做某个业务部署，编写APP控制下发就好。上线速度快。

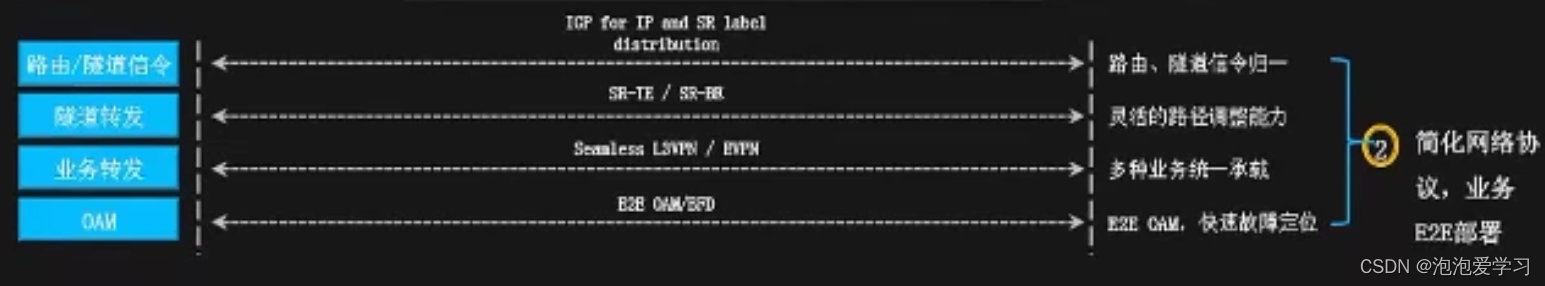

简化：承载网络简化，各种协议统一到SR分段路由等。

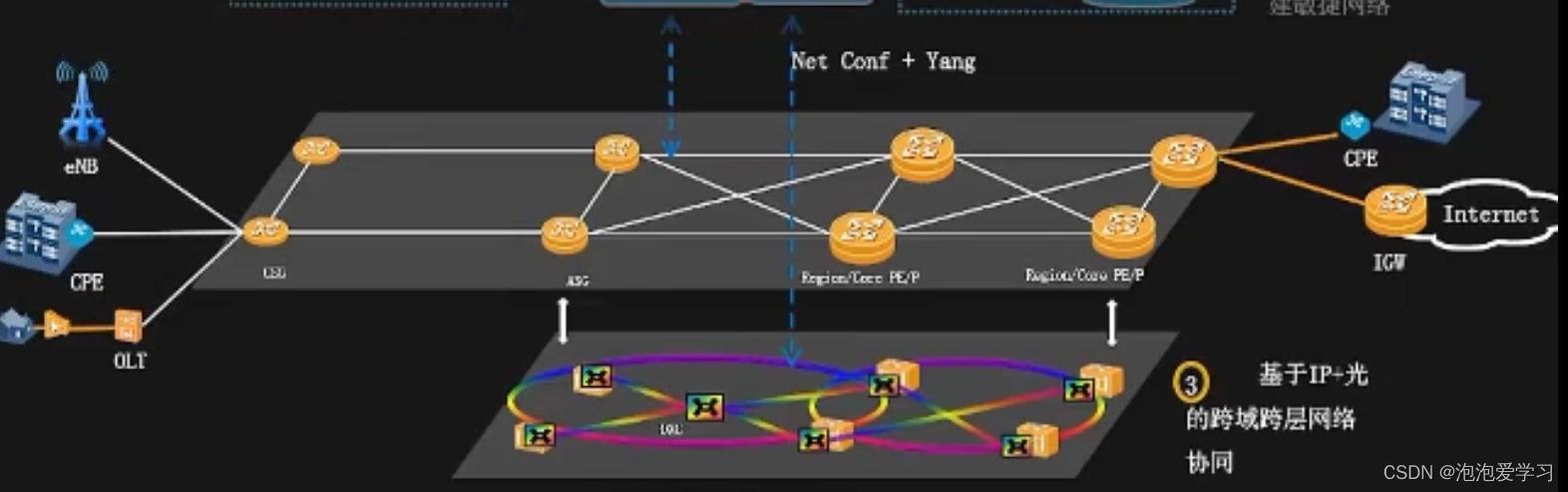

协同：基于IP加光的跨域跨层协同，上面是传统PTN设备，下面是OTN设备，两者结合实现远距离高带宽的输送。具体怎么做课程没说。（这两种设备都不熟悉）

5G核心网

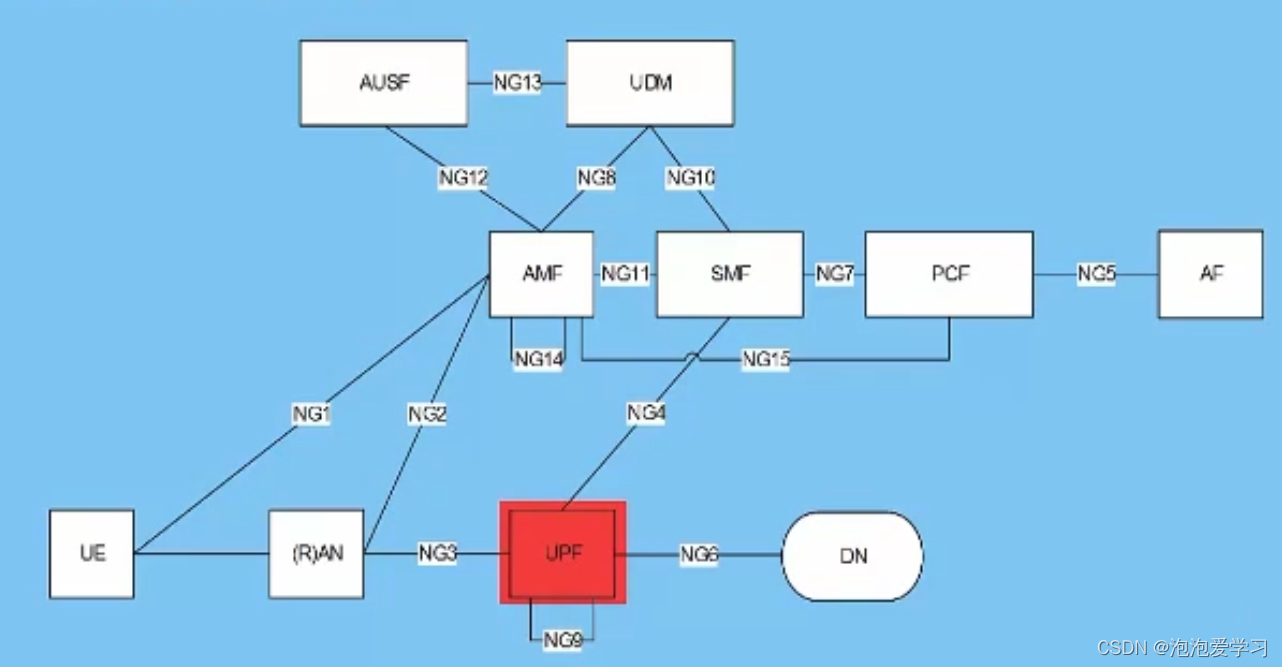

1、5G核心网络架构

这里是重要网元，不是全部的

DN是外部网络，分组数据网络。（这块一直不知道外部例如腾讯、淘宝业务服务器是不是在这里）

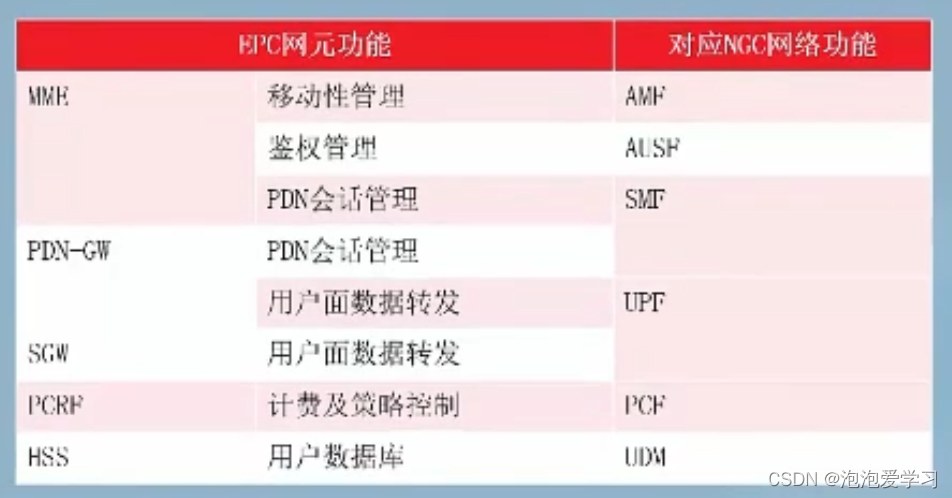

对比4G核心网EPC，如下：

2、5G核心网特性

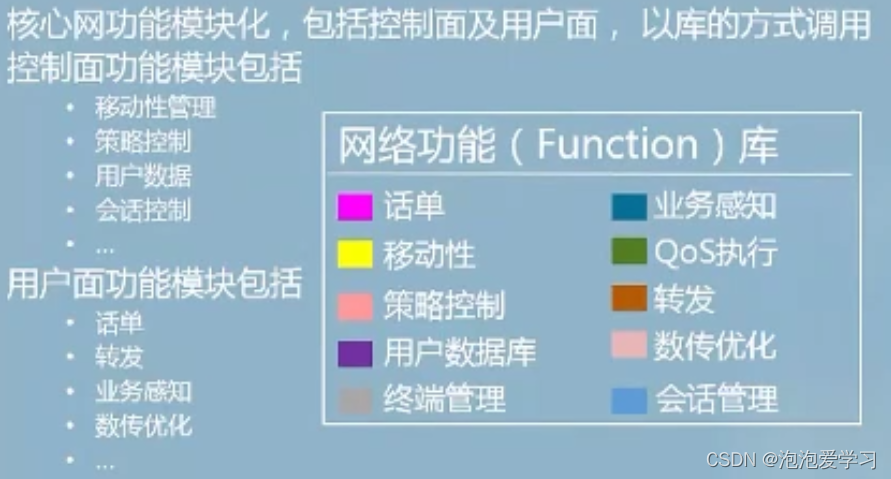

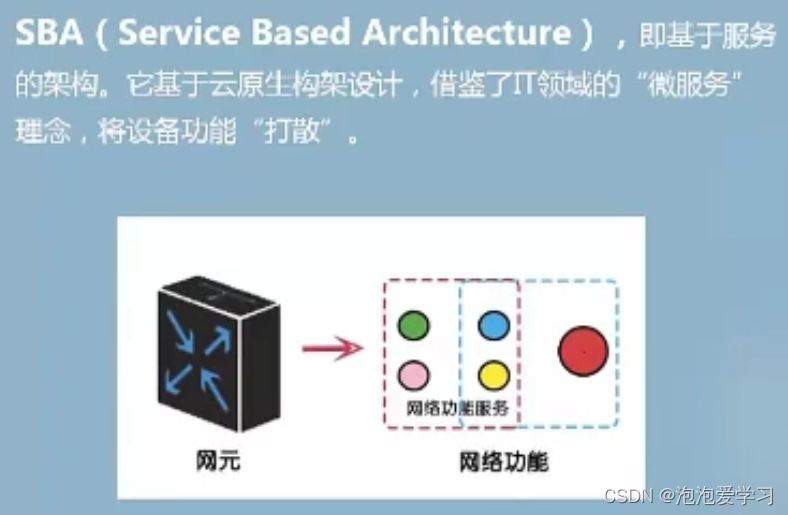

（1）SBA基于服务的架构就是划分更细的功能网元。

根据需求调用网络功能库的网元

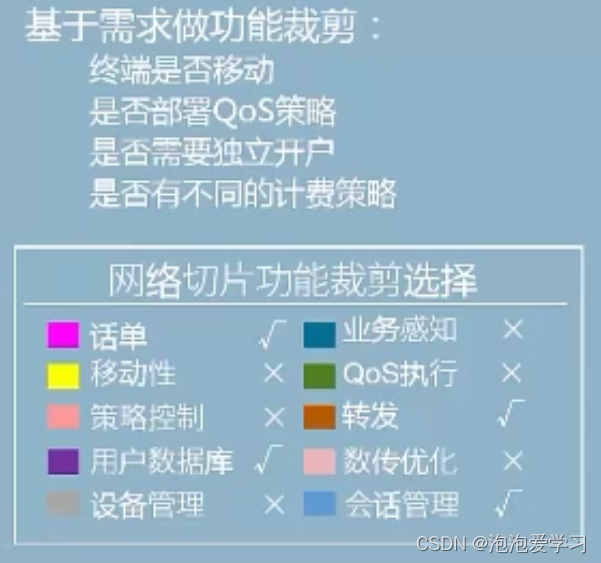

根据需求，例如路灯不需要移动，水表电表不需要时延等等。

（2）CPUS，控制面和用户面分离

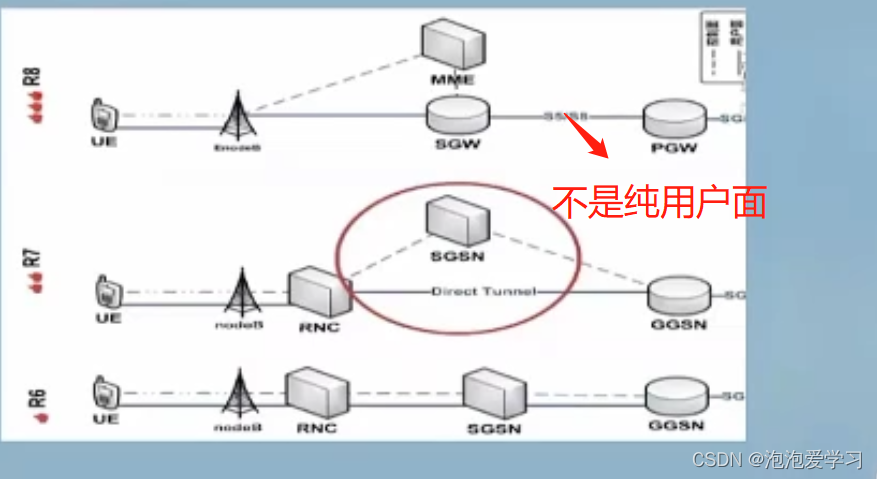

以前的架构发展是逐渐分离的思想

为什么一定要实现分离？核心网网元下沉，如果不分离，控制面也要下沉，服务的对象就少了。所以只下沉用户面的网关。

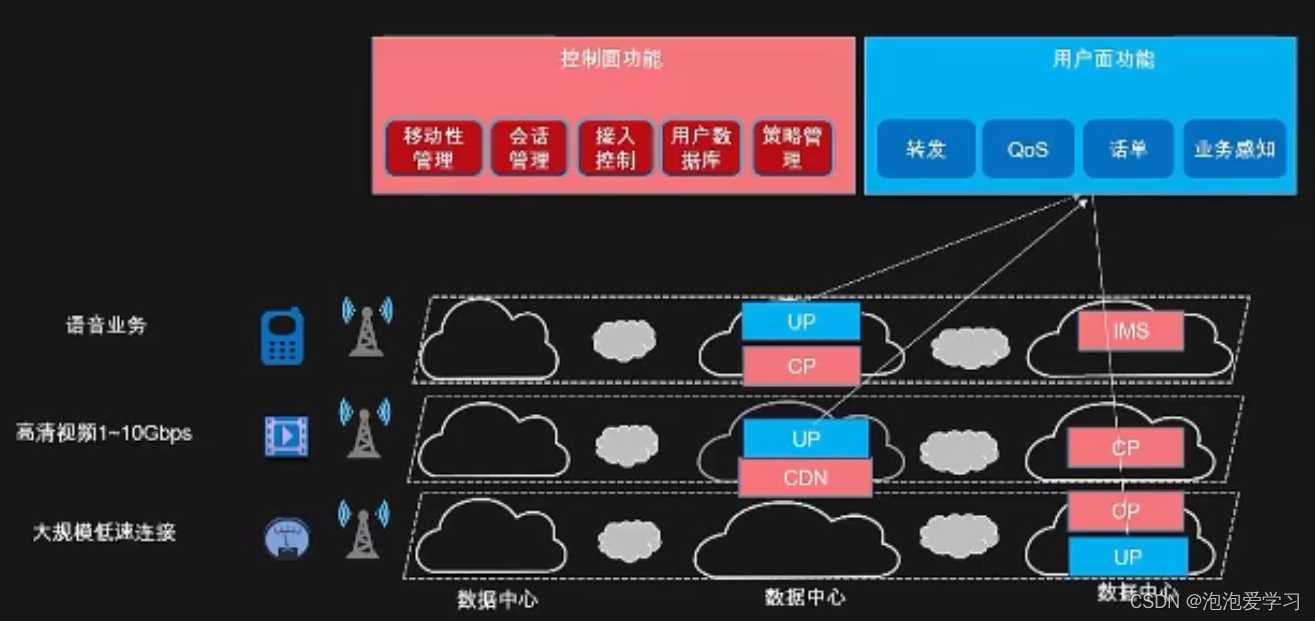

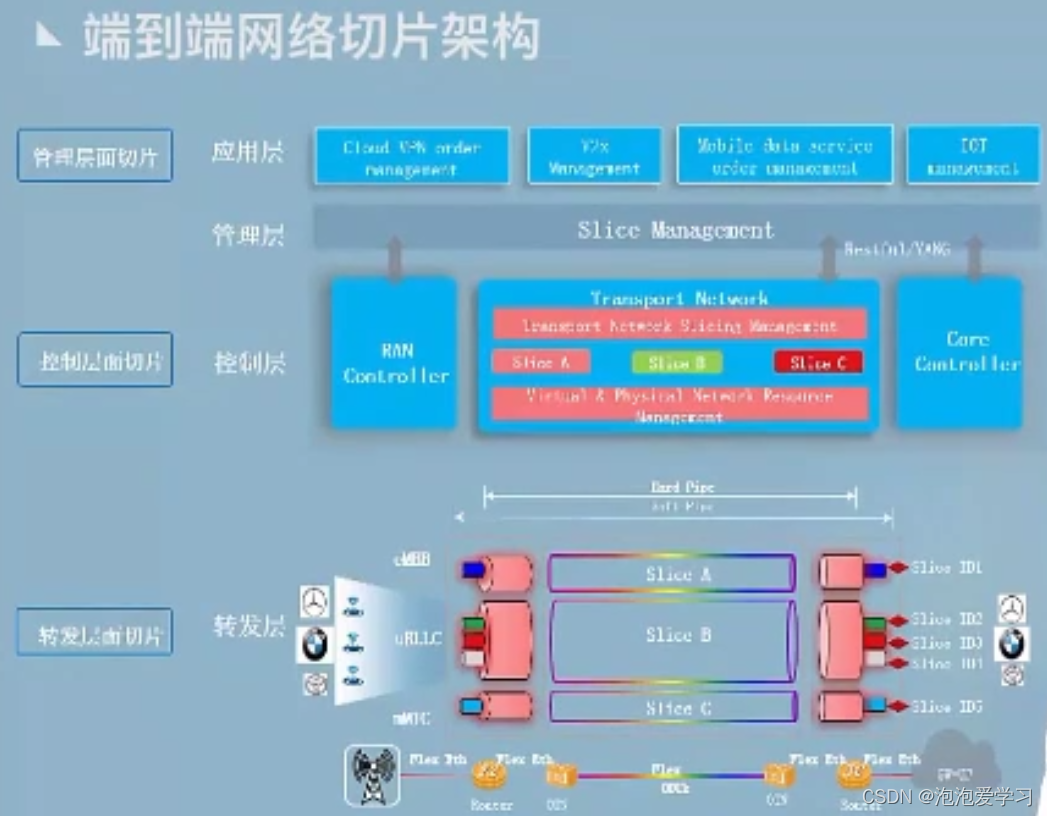

（3）网络切片：合理考虑用户业务的需求，灵活下沉网元。

举例子：

5G网络架构演进

5G组网分SA和NSA，独立组网和非独立组网。SA分两种：第一种从核心到无线网都是新建的。第二种核心网是新建的，空口NR和LTE都有，信令面走NR。NSA分三种：第一种核心网是EPC，基站是NR。第二种核心网是LTE的EPC基站两者都有。第三种和SA第二种一样，但是信令面走4G的，就是非独立组网。
总结：信令面走4G的都是NSA。
参考这个网址https://zhuanlan.zhihu.com/p/38067837

SA成本会很高，所以运营商会先部署NSA的Option3X，然后到option4,或者option7X。然后到option2。

小结：遗留问题：DN网络是不是外部服务器？这里的OTN和PTN设备怎么理解？
