最近看了文章FXAA和FXAA算法演义 - 知乎，对Edge Blending有些迷糊，做分析记录一下。

Edge Blending目的是为了解决类似下面图1和图2展示的阶梯形走样，图1是原始的结果，图2是对上面的图做了双线性差值的结果。具体看渲染过程是不是使用了Bilinear的中间颜色缓存，FXAA前会做后处理，一般都会使用Bilinear，所以大多数是图2的情况。

图1

图2

两者的差别是，第一种FXAA边缘厚度是2，第二种因为多了一个中间层厚度是3。为了方便，下面都是基于无中间层的情况分析。

惯例先给出FXAA基于图1处理的结果，效果还是比较明显的。

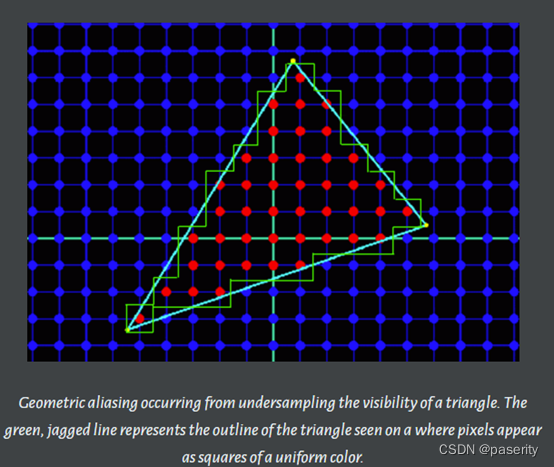

这是用来分析的图片，红色是三角形的采样点，蓝色是背景采样点，绿色表示像素的边缘，青色为三角形的边缘线。

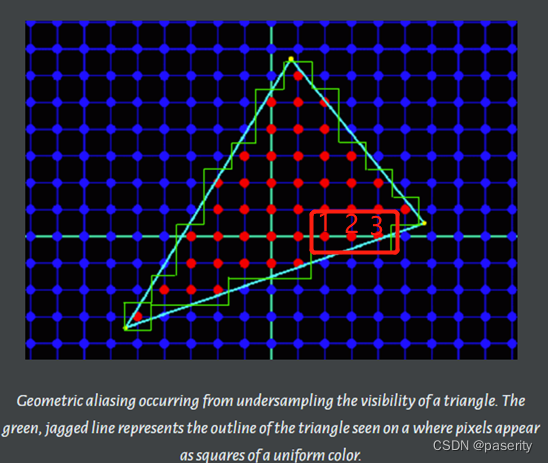

我们要分析Edge Blending，以下图中的123三个红点做参考，这三个点形成了明显的走样。

显然123点的Blend方向是向下，按照FXAA的方法，123点依次向下移动0.5个像素到中间位置然后做采样，其实就是123和下面对应的蓝点取平均值。

这里提一个坑的地方，我在自己的电脑上直接采样中间点，结果却和手动采样两次求平均值差不少（差值在0.1范围内），如果你有出现相同问题的话，建议手动采样两次求平均值，这样可以减少误差效果好一些。（这个问题已经找到原因和解决方法，参考我的另一篇博客Unity Editor绘制时分辨率减一_paserity的博客-CSDN博客）

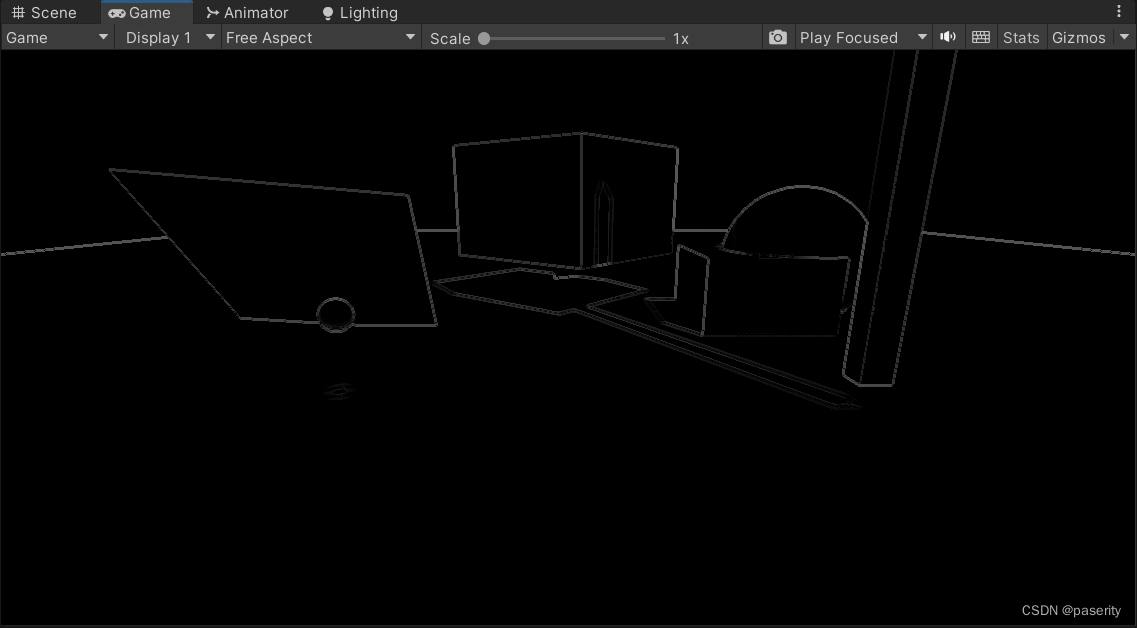

线性差值采样中间点，和手动采样两个边界点求平均值的差值

我们考虑平均后的结果是什么。为了分析方便，不妨设红点数值为1，蓝点数值为0。上面的5个采样点依次标记为0,1,2,3,4,5，那么易知从左到右求得的平均值分别为1,0.5,0.5,0.5,0。

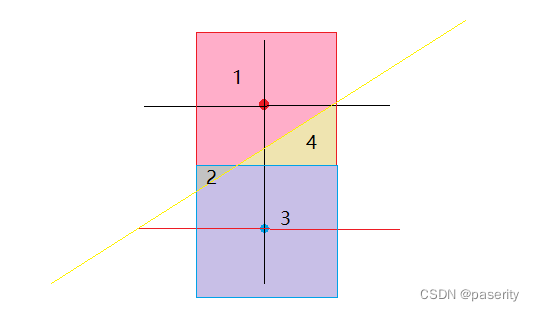

理想情况下我们想要的目标，是可以根据上下两点分别占边缘两侧的区域来决定BlendFactor。计算方法可以参考下图，同样是红点和蓝点，黄色的是边缘线。边缘线和像素边界将两个像素分成了4块区域，设其面积为S1~S4, 红点和蓝点数值分别为R和G，那么红点处计算应该是 $R * S1+B*S4$ ，蓝点处是 $R*S2+B*S3$ 。

这样我们得到123点的BlendFactor大概是1，0.8，0.6，这样也就理解了为什么只要权重超过了0.5，就会切换到另一种颜色，因为这时边缘线肯定过像素中心了。

然后看看面积是怎么计算的，以红点为例，S4等于 $\frac{1}{2}*tan(\alpha )*x^{2}$ ，显然不是线性关系。

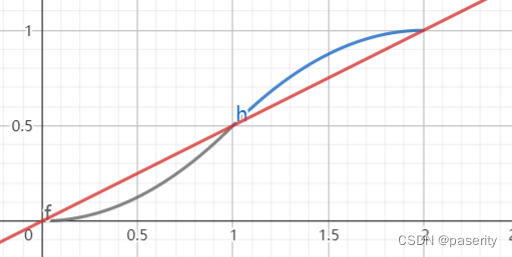

假设α=45度，做出面积变化曲线如下，可以看出用线性拟合差别不大（实际上要精确计算也是不可能的，因为α是未知的）

那么如何做线性拟合呢？FXAA使用的方法是沿着边缘方向找到边界点，然后跟当前采样点根据位置Blend。这里最左边的0点是1，中间三个点都是0.5，最右边是0，很显然边界点就是0和5。然后根据中间的相对位置来计算。

再看下混合式，R代表红点颜色值，B代表蓝点颜色值，f为最终的颜色

$f=R+(B-R)*BlendFactor=R(1-BlendFactor)+B*BlendFactor$

当BlendFactor为0.5时，f=0.5(R+B)，就是平均值，BlendFactor越小，R占的权重就越大。所以123点的BlendFactor应该是递增的（0~0.5）。当然这实际上是因为现在的边缘方向是斜上方的，如果边缘是朝斜下方，那么BlendFactor就应该是递减（0.5~0）。

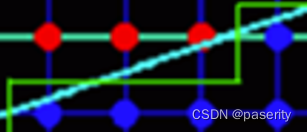

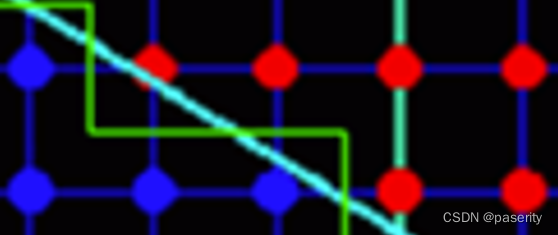

要怎么确定边缘方向呢？FXAA里给的方法是判断终点是不是和当前点在同一个区域，比如这里都从左侧的红点向右查找终点，就会发现根据倾斜方向不同终点位于红色或者蓝色区域：

判断终点区域是否相同具体实现是计算(起点值-中间值)，然后计算(终点值-中间值)，判断这两者符号是不是相同，如果符号相同，代表终点没有区域变化（左图的情况），否则代表右图的情况。简单理解就是看终点值和起点值颜色是不是一样。

另外需要注意的一点是，我们之前都是在考虑红点，实际上蓝点也会做类似的计算，只是混合方向相反。

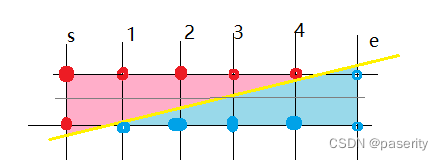

有了以上的铺垫，FXAA计算BlendFactor的算法流程如下图所示，s代表查找起点，e代表终点，中间的1234四个点需要计算BlendFactor：

1点距离起点长度1，距离终点长度4，距离最近的是起点s，起点没有区域变化，返回0；

2点距离起点长度2，距离终点长度3，距离最近的是起点s，起点没有区域变化，返回0；

3点距离起点长度3，距离终点长度2，距离最近的是终点e，终点有区域变化，返回2/5=0.4；

4点距离起点长度4，距离终点长度1，距离最近的是终点e，终点有区域变化，返回1/5=0.2；

我们来分析一下为什么这个流程可以解决正确计算出BlendFactor：

首先为什么3点有BlendFactor而2没有呢？这是因为2点像素范围内还没有接触到蓝色区域，而到3点时才开始有。接触到蓝色区域可以简化为像素范围有没有越过水平的中线，就是上图中灰色的线条，灰色线条既是像素的中线，同时也是s~e区域范围内黄色边缘线的水平中线（根据对称性），那么很显然s和e的中间位置（(s+e)/2）就是判断像素范围开始接触到蓝色区域的临界点。所以在s和e中间的点中，必定一半需要Blend，一半不需要。

那要怎么判断是哪边需要Blend呢？如果我们计算出离这些点最近的边界点记作t（s或者e），需要Blend的点一定和t位于不同的区域，例如上面的3和4。这是因为这些点更接近边界点，肯定更加需要Blend），至于怎么判断终点属于不同的区域，前面已经给了方法。之后把上一步计算出来的BlendFactor处理一下，0.5-BlendFactor就是最终的BlendFactor了。

还有一点是判断Blend方向的计算，FXAA判断垂直方向的权重是：
