实验一、二极管特性的研究

一、题目

研究二极管对直流量和交流量表现的不同特点。

二、仿真电路

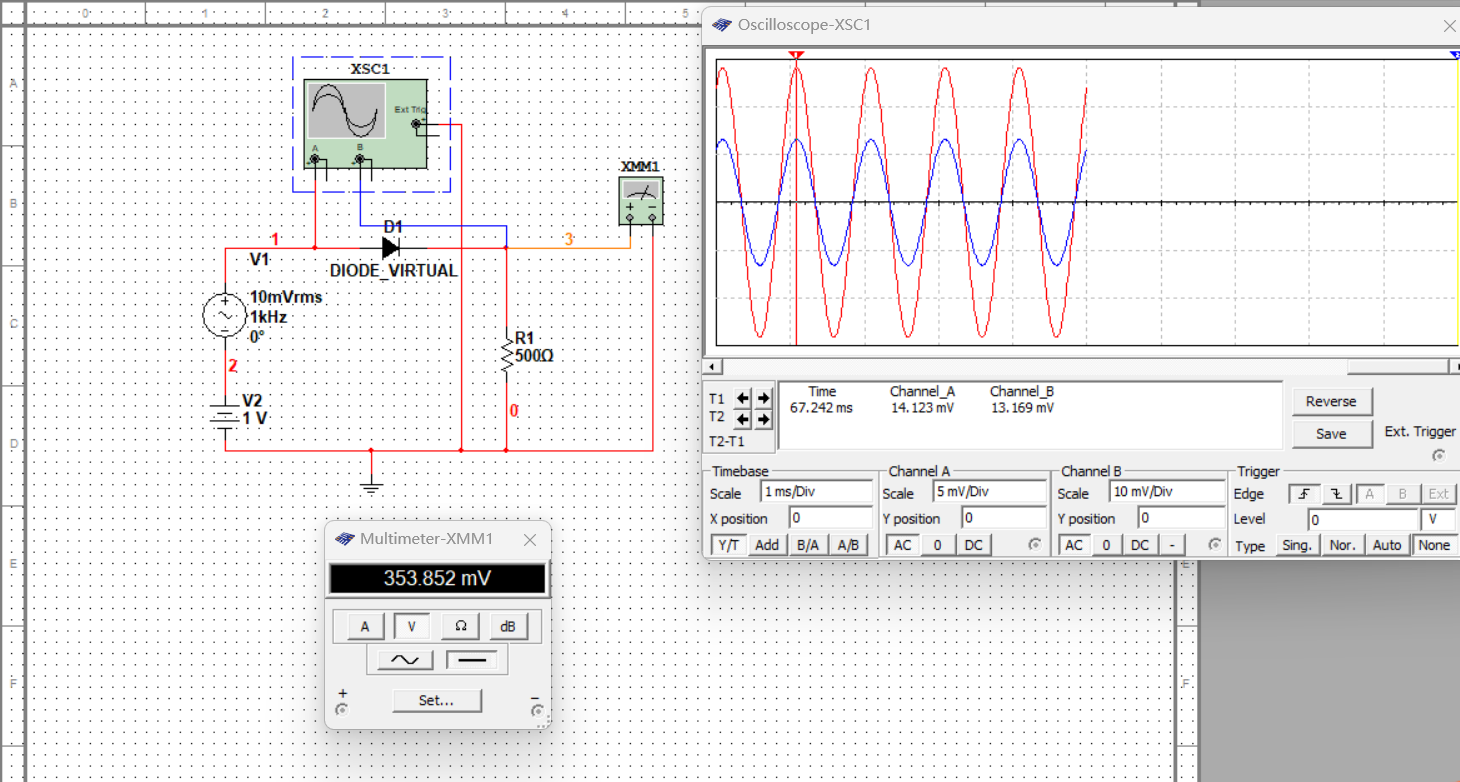

$$(a)直流电源电压为1V的情况$$
$$(b)直流电源电压为4V时的情况$$$$图1二极管静态和动态电压的测试$$仿真电路如图1所示。因为只有在低频小信号下二极管才能等效成一个电阻，所以图中交流信号为1 kHz、数值为10 mV（有效值）。由于交流信号很小，输出电压不失真，故可以认为直流电压表（测平均值）的读数是电阻上直流电压值。

三、仿真内容

（1）在直流电流不同时二极管管压降的变化。利用直流电压表测电阻上电压。从而得到二极管管压降。
（2）在直流电流不同时二极管交流等效电阻的变化。利用示波器测得电阻上交流电压的峰值，从而得到二极管交流电压的峰值。

四、仿真结果

仿真结果如下表所示，表中交流电压均为峰值。

直流电源 V2/V	交流信号 V1/mV	R直流电压表读数 $U_R$	R交流电压 $U_r$/mV	二极管直流电压 $U_D$/V	二极管交流电压 $U_d$/mV
1	14.123	353.852 mV	13.169	0.646148 $\approx$ 0.65V	0.954
4	14.124	3.296 V	14.014	0.704 V	0.11

注：10mV的有效值应该对应的峰值为14.14mV，因为峰峰值是有效值的$2\sqrt{2}$倍，这里以测量的数据为准。

五、结论

（1）比较直流电源在1V和4V两种情况下二极管的直流管压降可知，二极管的直流电流越大，管压降越大，直流管压降不是常量。
（2）比较直流电源在1V和4V两种情况下二极管的交流管压降可知，二极管的直流电流越大，其交流管压降越小，说明随着静态电流的增大，动态电阻将减小；两种情况下电阻的交流压降均接近输入交流电压值，说明二极管的动态电阻很小。
