【数字电子技术实验】JK触发器设计1001序列检测器

实验2.9 触发器的测试与应用

一、实验目的

1. 熟悉触发器的结构、工作原理和特点。

2. 掌握基本JK触发器的逻辑功能。

3. 掌握用触发器构成序列检测器的方法。

二、实验内容

1. JK触发器74LS107逻辑功能测试。将RD接逻辑“1”，按表2-9-3的要求设置J、K、CP端的状态测试JK触发器的逻辑功能，填入表中。

表2-9-3 测试JK触发器的逻辑功能

J K CP Qn Qn+1 0 0 ↓ 0 0 1 1 0 1 ↓ 0 0 1 0 1 0 ↓ 0 1 1 1 1 1 ↓ 0 1 1 0

2. 用JK触发器（74LS107）设计一个可重叠的“1001”序列检测器。

  要求输入X和输出Z之间符合下列关系：X：01010010010001100100

Z：00000010010000000100

设定状态分配：S0＝00，S1＝01，S2＝10，S3＝11（状态变化依次为S0 → S1 → S2 → S3）。

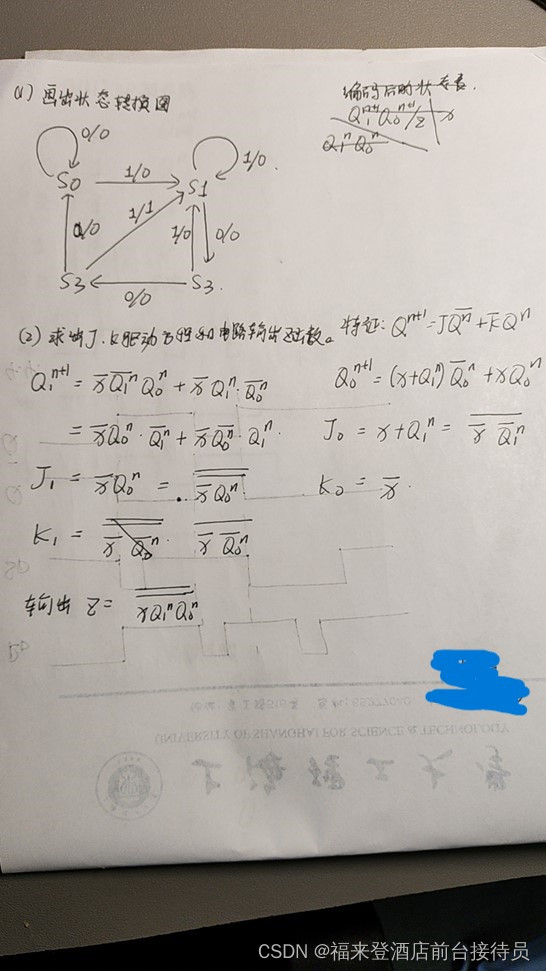

（1）写出序列检测器的设计过程，画出化简后的状态转移图。

（2）求出J、K驱动方程和电路输出Z函数。

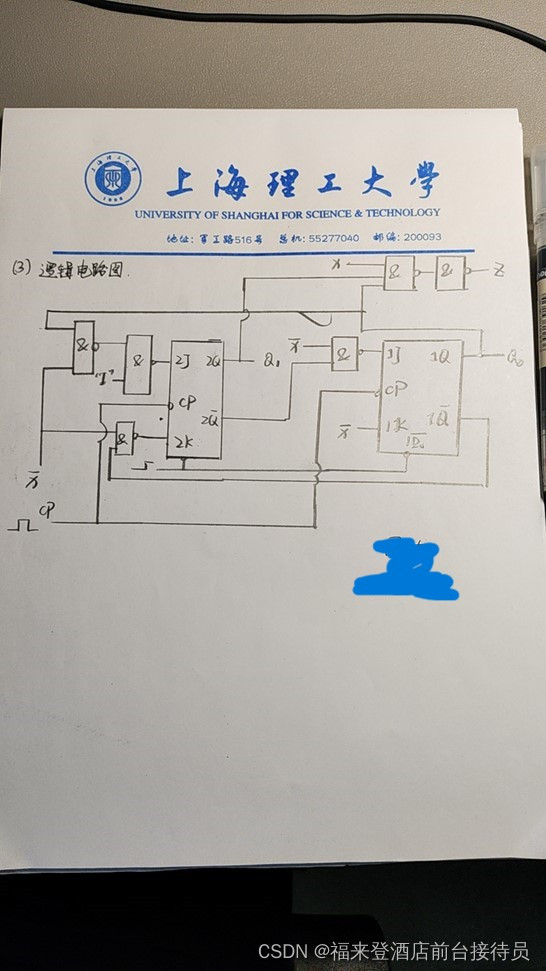

（3）画出逻辑电路图。将序列检测器的工作过程填入表中。

序列检测器的工作过程表

X CP X CP X CP X CP X CP X CP 0 ↓ 1 ↓ 0 ↓ 0 ↓ 1 ↓ 0 ↓ Q1Q0 00 00 00 01 01 10 10 11 11 01 01 10 Z 0 0 0 0 0 0 0 0 0 1 0 0

三、实验思考

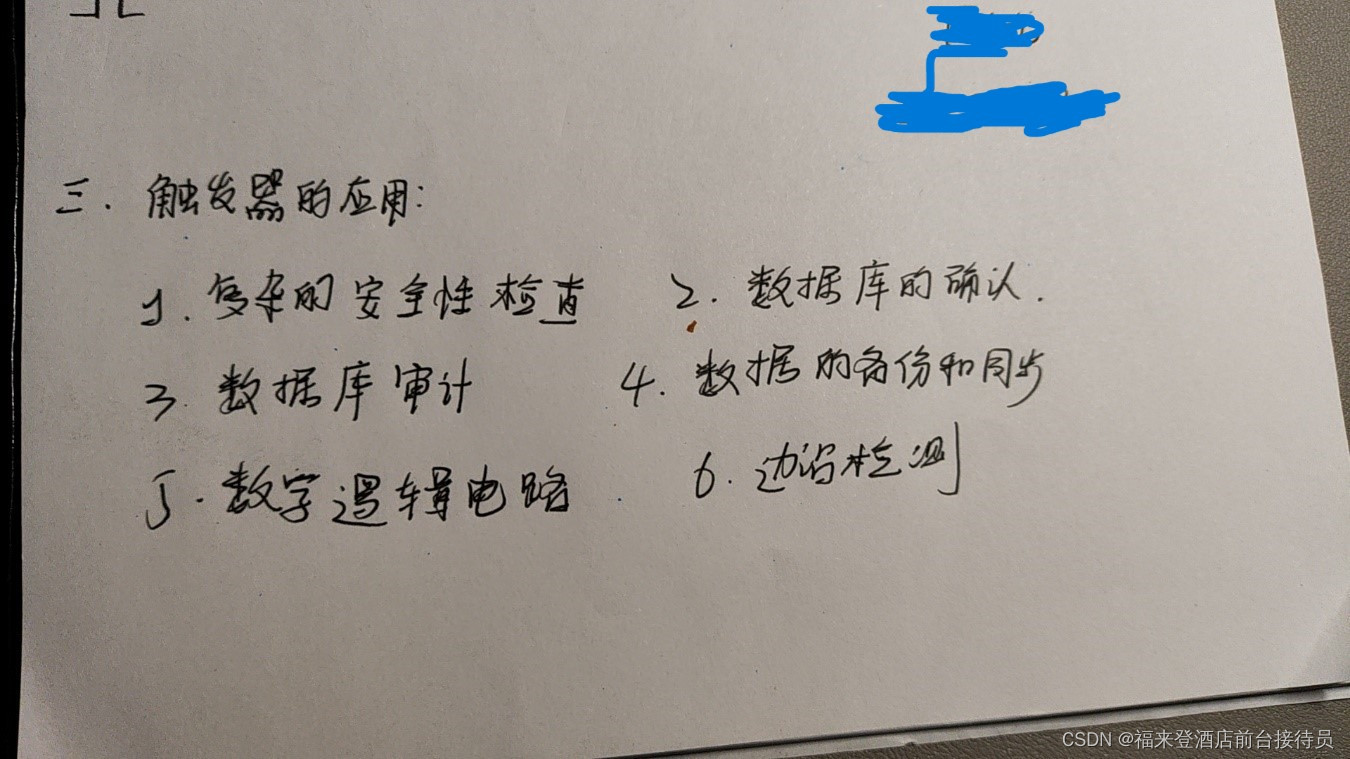

1. 举例触发器的应用。

---
