GT20L16S1Y标准汉字字库芯片完全解析（1）

本文内容参考：

字库芯片GT20L16S1Y使用记录-CSDN博客

GT20L16S1Y字库IC驱动_gt20l16s1y字库芯片测试程序-CSDN博客

《GT20L16S1Y 标准点阵汉字库芯片产品规格书 V4.0I_K 2023-04》

特此致谢！

一、概述

GT20L16S1Y是（上海集通数码科技有限公司，现已更名为高通）的一款内含16x16点阵的汉字库芯片，支持GB2312国标简体汉字（含有国家信标委合法授权）、ASCII字符。排列格式为竖置横排。用户通过字符内码，利用所提供库文件内的函数接口可直接读取该内码的点阵信息。

GT20L16S1Y除含有上述字库以外，芯片提供64KB可擦写空间，包含16个扇区，每个扇区4K字节

或16页，每页256字节，可自由写入空间地址范围为：0x6FFFF-0x7FFFF。仅支持上位机烧录，可重复擦写10万次以上。

1. 芯片特点

• 数据总线：SPI串行总线接口
• 字符集：GB2312
• 字号：16x16
• 点阵排列方式：竖置横排
• 时钟频率：45 MHz(max.)
• 工作电压：2.7V~3.6V
• 电流：读电流：最大20mA；写电流：最大30mA；休眠电流：最大8uA
• 封装：SOT23-6
• 尺寸 SOT23-6 ： 2.9mmX1.6 mm x1.10mm
• 工作温度： -40 ℃ ~85 ℃

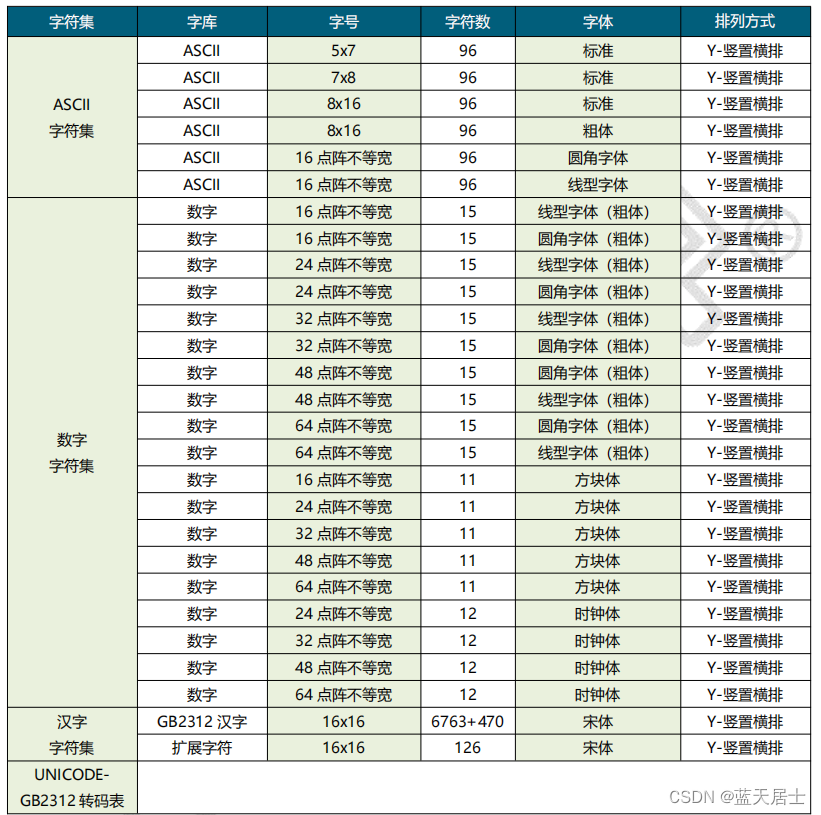

2. 芯片内容

芯片内容如下表所示：

3. 字型样张

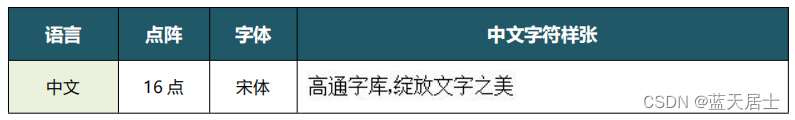

（1）中文字符

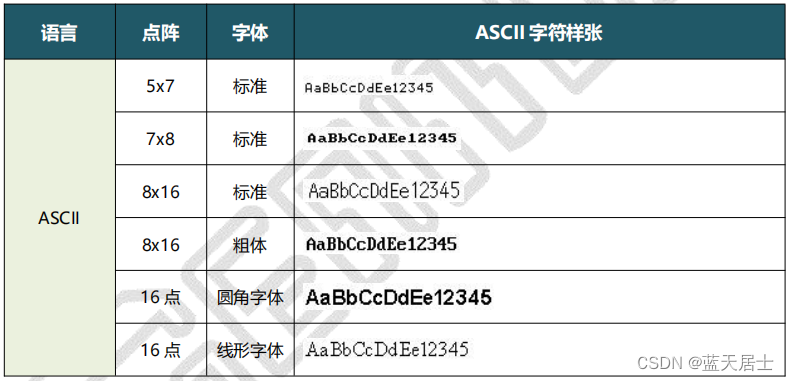

（2）ASCII点字符

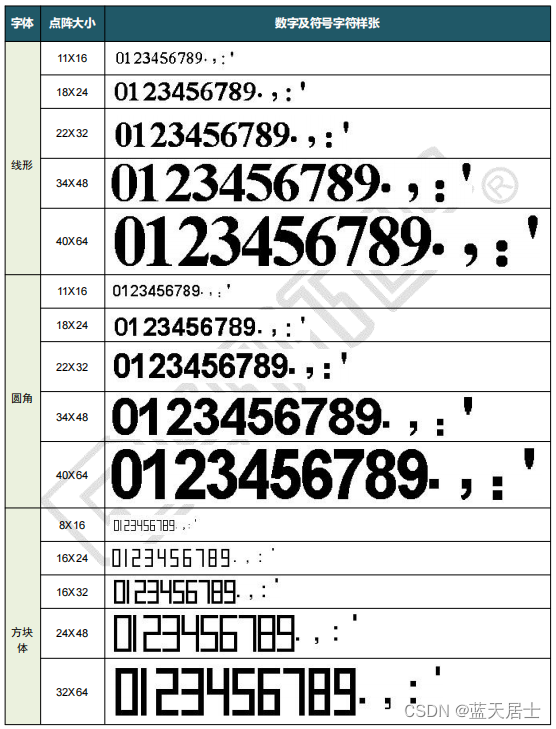

（3）数字及时钟体

二、公司及产品介绍

1. 公司简介

中国高通成立于1992年，专注汉显技术及产品30年，技术路线贯穿芯片、硬件方案、软件及算法。凭借多年的实战经验，成功开发了适用于国内市场的国产GT-HMI/GUI平台工具。为客户不仅带来了便捷，更是赋予客户一套完整的人机交互开发体系，极大降低了开发成本与门槛，并提高了品质。其产品已广泛应用于消费电子、智能家居、工控医疗、智能教育等领域，累积了超过6000个成功案例。高通为客户和市场赋能，推动智能硬件汉显产品的发展。

公司主页：高通字库-首页

2. 产品介绍

高通汉显公司的嵌入式硬件产品分为三类：GT-HMI显示模块、GT-GUI-LCD、字库芯片。

（1）GT-HMI显示模块

• GT-HMI系统的专用开发模块。
• 购买GT-HMI模块同步开放高通全系列字库。
• 简化开发步骤，实现低代码开发 ，轻松实现嵌入式GUI创意搭建。
• 工业级品质，支持商用。
• 接口丰富，支持UART/RS232/USB转UART 3 ，并板载了type -c接口、sd卡、FLASH、蜂鸣器等多种功能。

（2）GT-GUI-LCD

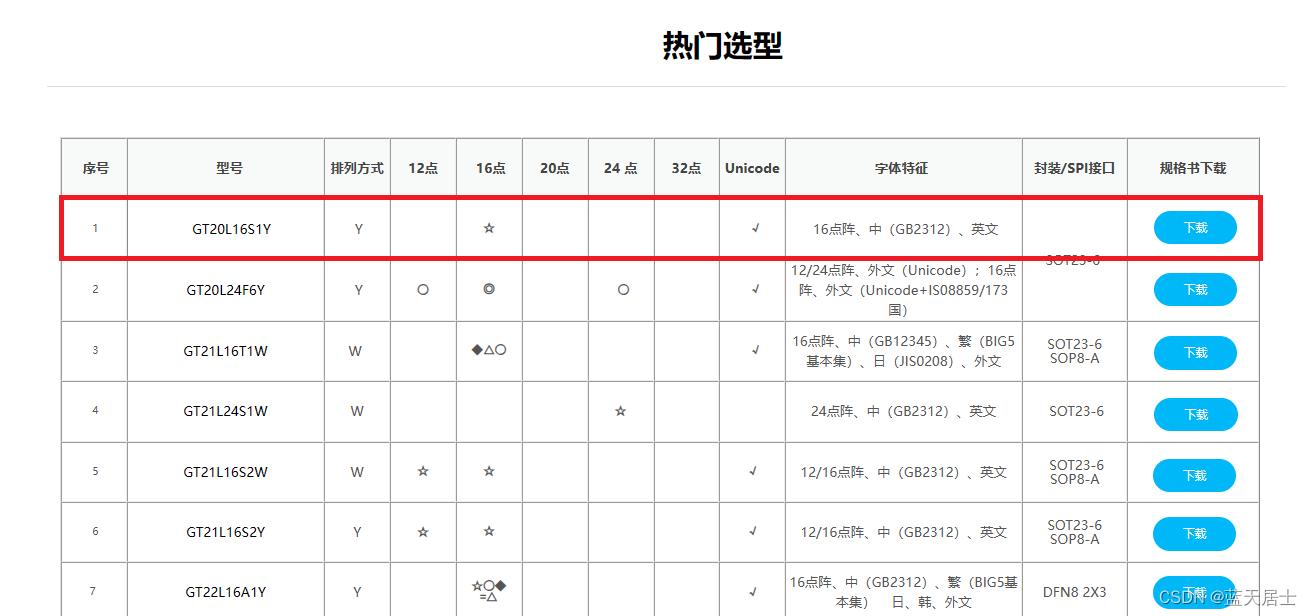

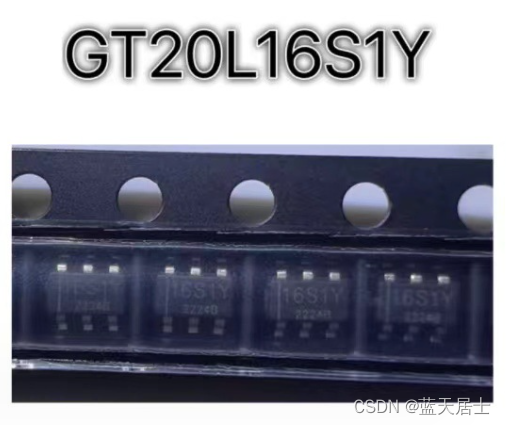

（3）字库芯片

三、引脚描述与接口连接

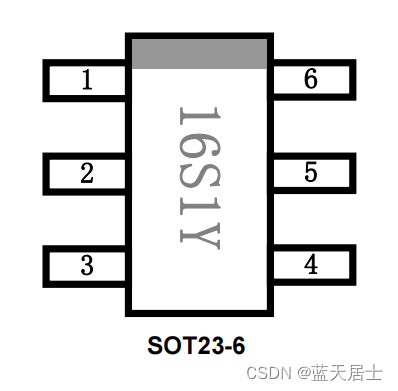

1. 引脚配置

引脚配置如下图所示：

2. 引脚描述

引脚的详细描述说明如下表所示：

SOT23-6	名称	IO	描述
1	SCLK	I	串行时钟输入（ Serial clock input ）
2	GND		地（ Ground）
3	CS#	I	片选输入（ Chip enable input）
4	VCC		电源（ + 3.3V Power Supply）
5	SO	O	串行数据输出（ Serial data output）
6	SI	I	串行数据输入 （Serial data input）

• 片选输入（CS#）

所有串行数据传输开始于CS#下降沿，CS#在传输期间必须保持为低电平，在两条

指令之间保持为高电平。

• 串行时钟输入（SCLK）

数据在时钟上升沿移入，在下降沿移出。

• 串行数据输入（SI）

该信号用来把数据从芯片串行输入，数据在时钟的上升沿移入。

• 串行数据输出（SO）

该信号用来把数据从芯片串行输出，数据在时钟的下降沿移出。

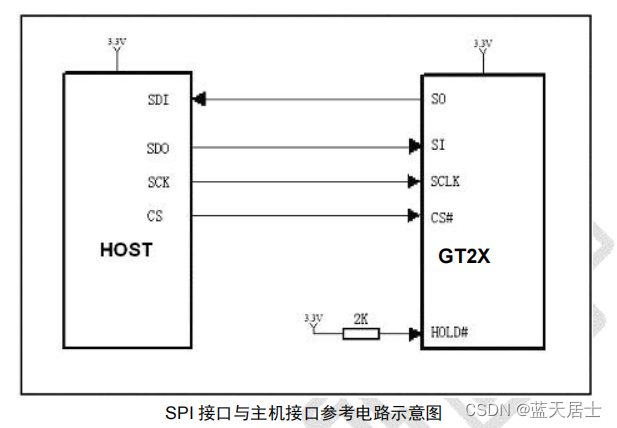

3. SPI接口与主机接口参考电路示意图

GT20L16S1Y芯片SPI接口与主机接口参考电路示意图如下：

更多内容请看下回。
