四、寄存器配置

1. 关键寄存器配置

（1）SYSTEM CONTROL0寄存器

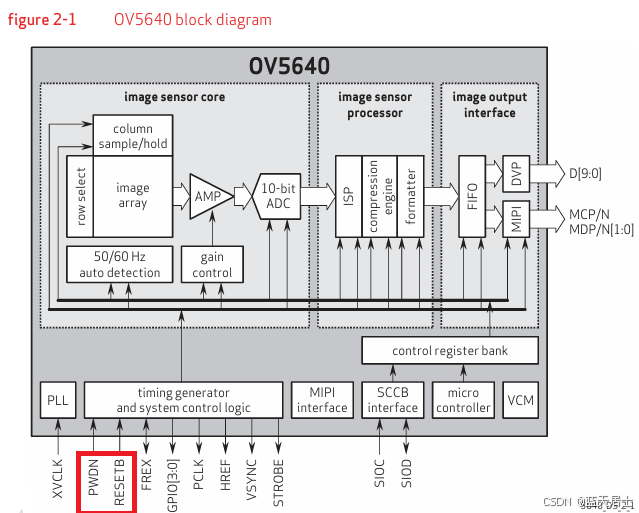

SYSTEM CONTROL0寄存器包含了复位和上（下）电两部分。上一回讲解了复位，本回讲解上电的详情。

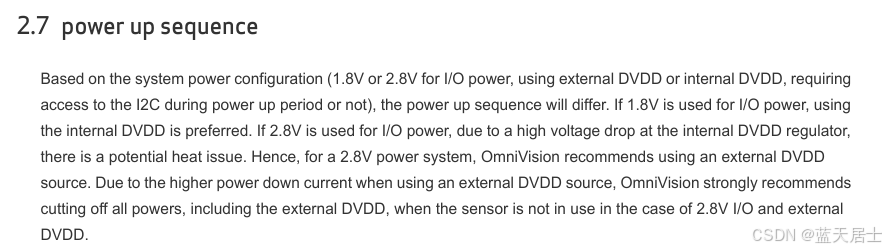

根据系统电源配置（I/O电源为1.8V还是2.8V，使用外部DVDD还是内部DVDD，在加电期间是否需要访问I2C），加电顺序会有所不同。

• 1.8V电源供电

如果1.8V用于I/O电源，建议使用内部DVDD。

• 2.8V电源供电

如果2.8V用于I/O电源，由于内部DVDD调节器的高电压降，可能存在潜在的热问题。因此，对于2.8V电源系统来说，OmniVision建议使用外部DVDD源。

由于使用外部DVDD源时断电电流较高，OmniVision强烈建议在2.8V I/O和外部DVDD的情况下，在传感器（指OV5640）不使用时切断电源，包括外部DVDD。

• 使用内置DVDD时的上电

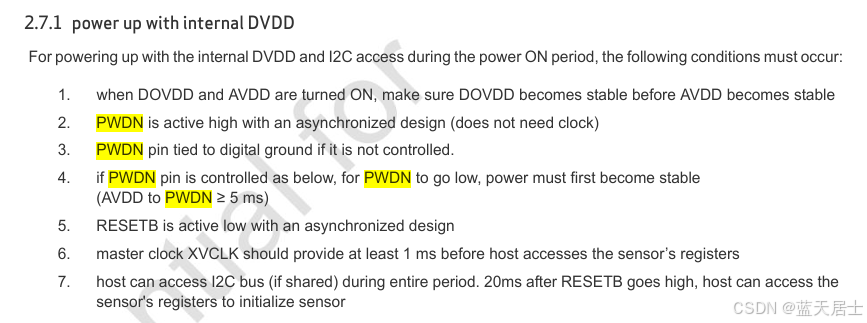

在上电期间使用内部DVDD和I2C访问方式通电时，必须满足以下条件：

1）当DOVDD和AVDD打开时，确保DOVDD在AVDD之前变稳定（见下图中的t0）。

2）PWDN引脚采用异步设计，高电平有效（不需要时钟）。

3）如果不控制，则将PWDN引脚连接到数字接地。

4）如果PWDN引脚按如下方式控制，为了使PWDN变低，电源必须首先稳定（AVDD到PWDN >= 5ms）（见下图中的t2）。

5）RESETB采用异步设计，低电平有效。

6）在主机访问传感器的寄存器之前，主时钟XVCLK应至少提供1毫秒（见下图中的t3）。

7）主机可以在整个期间访问I2C总线（如果共享）。在RESETB变高之后20毫秒，主机可以访问传感器的寄存器，以初始化传感器（见下图中的t4）。

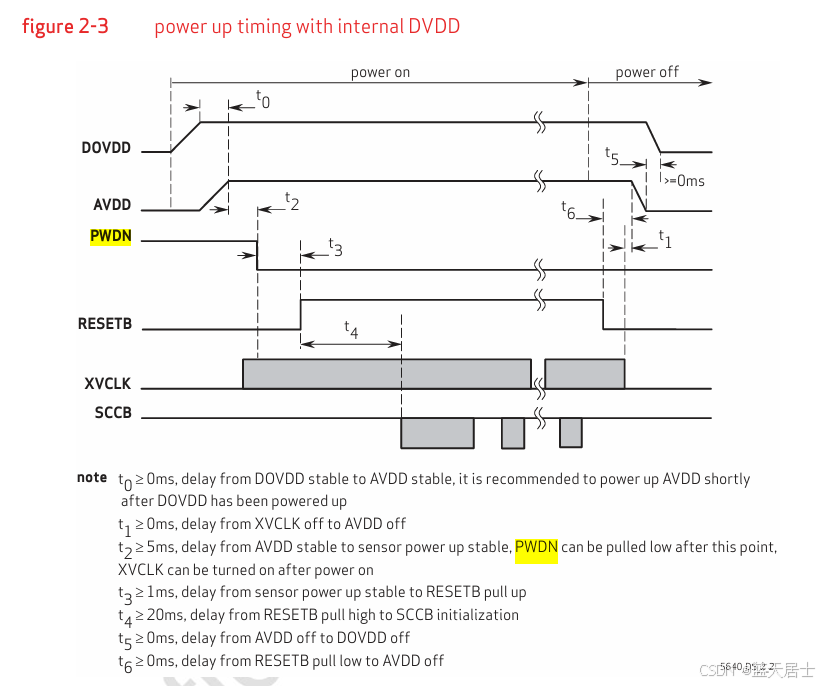

完整时序图如下：

• 使用外置DVDD源时的上电

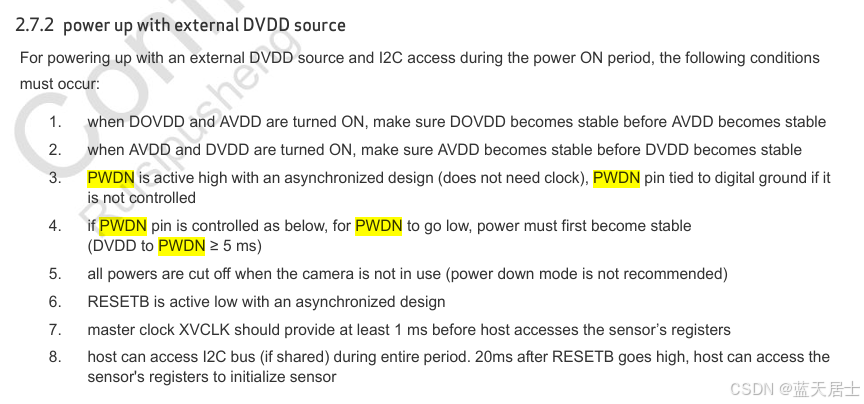

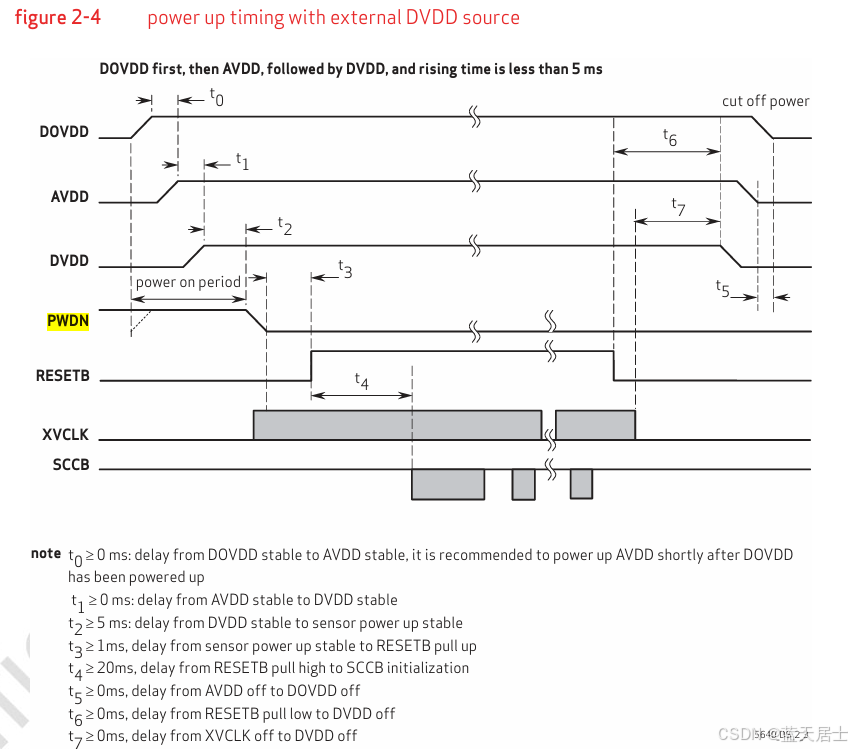

在通电期间使用外部DVDD源和I2C访问进行通电时，必须满足以下条件：

1）当DOVDD和AVDD打开时，确保DOVDD在AVDD之前变稳定（见下图中的t0）。

2）当AVDD和DVDD打开时，确保AVDD在DVDD之前变稳定（见下图中的t1）。

3）PWDN引脚采用异步设计，高电平有效（不需要时钟）。如果不控制，则将PWDN引脚连接到数字接地。

4）如果PWDN引脚按如下方式控制，为了使PWDN变低，电源必须首先稳定（AVDD到PWDN >= 5ms）（见下图中的t2）。

5）当摄像头不使用时，所有电源都会被切断（不建议使用断电模式）。

6）RESETB采用异步设计，低电平有效。

7）在主机访问传感器的寄存器之前，主时钟XVCLK应至少提供1毫秒（见下图中的t3）。

8）主机可以在整个期间访问I2C总线（如果共享）。在RESETB变高之后20毫秒，主机可以访问传感器的寄存器，以初始化传感器（见下图中的t4）。



更多寄存器内容请看下回。
