模块化的ESP8266小电视设计与制作

写在前面

本文的小电视基于ESP826612F模块设计，软件参考SD3小电视的开源项目，所有的原理图与PCB设计均使用国产软件立创EDA进行，资源链接将放在之后的文章内容中，此次的小电视采用模块化的设计方式进行设计，外壳均使用PCB板进行制作，方便家中没有3D打印机的小伙伴学习制作，物料结构精简，成本较低，成品可玩性极高。此次设计的所有资源将在我整理之后开源，欢迎大家白嫖。

原理图和PCB链接

原理图和PCB链接
https://oshwhub.com/expert/zi-zhi-esp8266-xiao-dian-shi

---

一、硬件设计

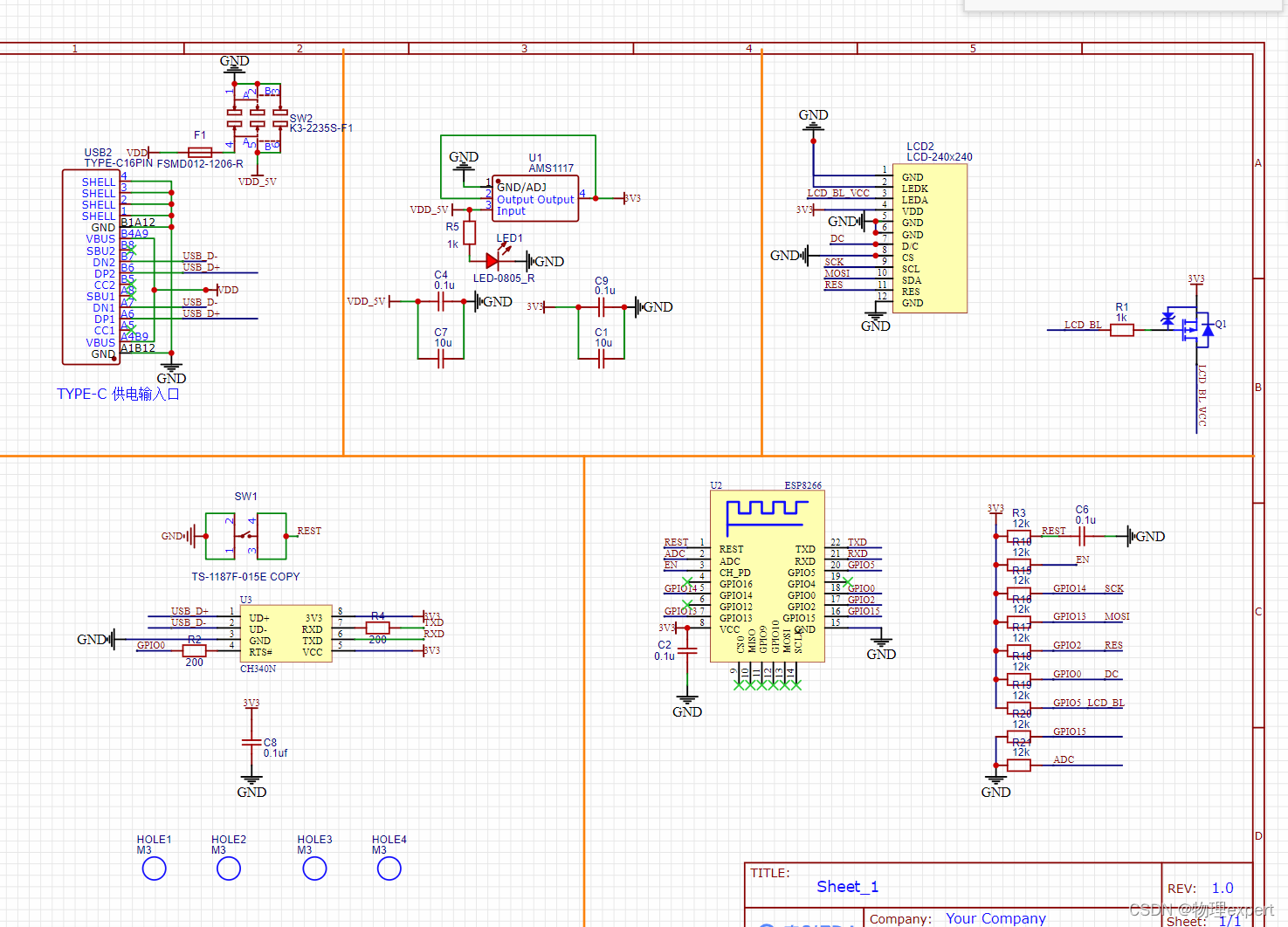

首先给大家看一下原理图与PCB，与开源项目SD3的资料基本一致，本人对SD3的设计做了一些小小的改进，在此说明一下。

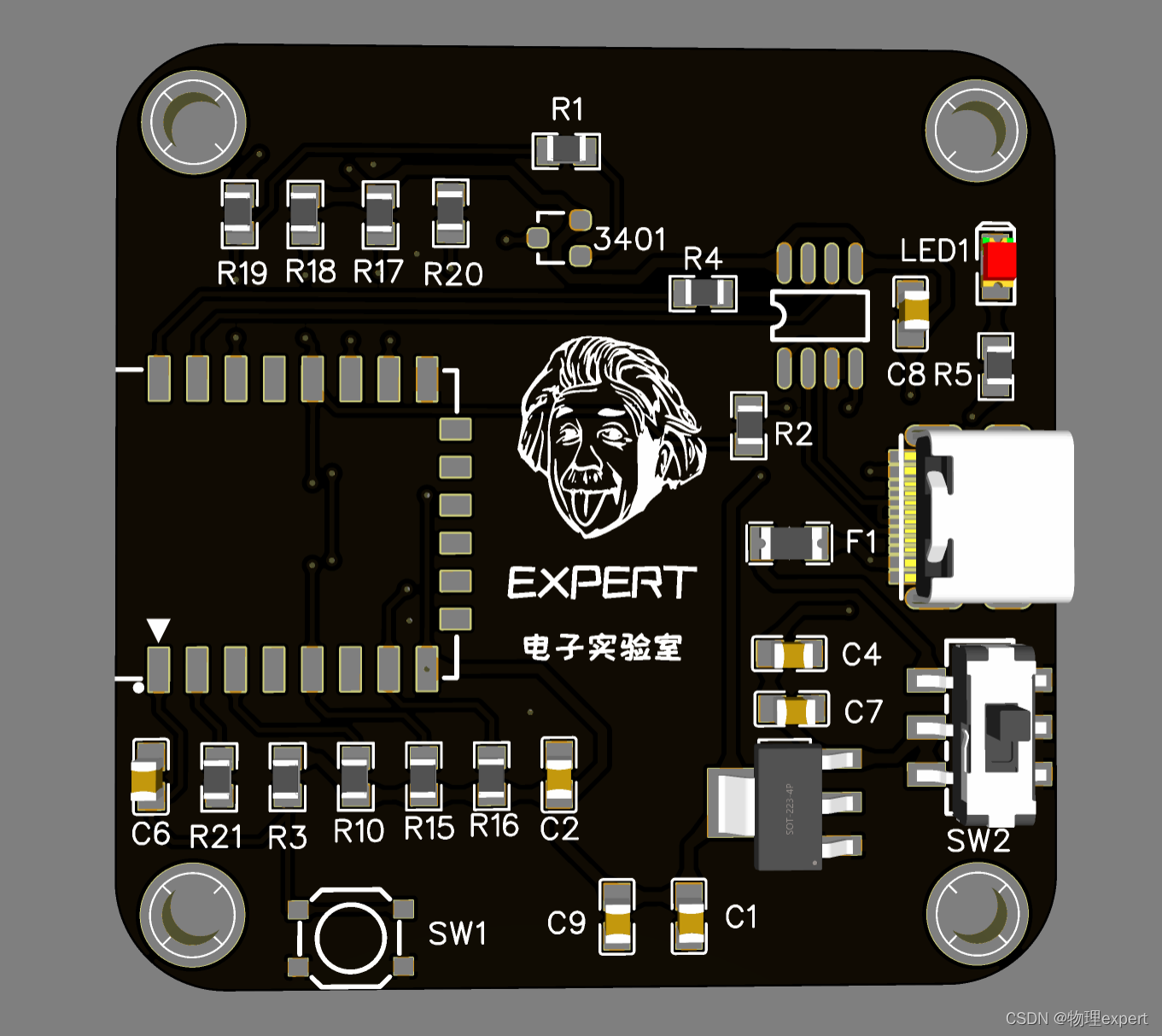

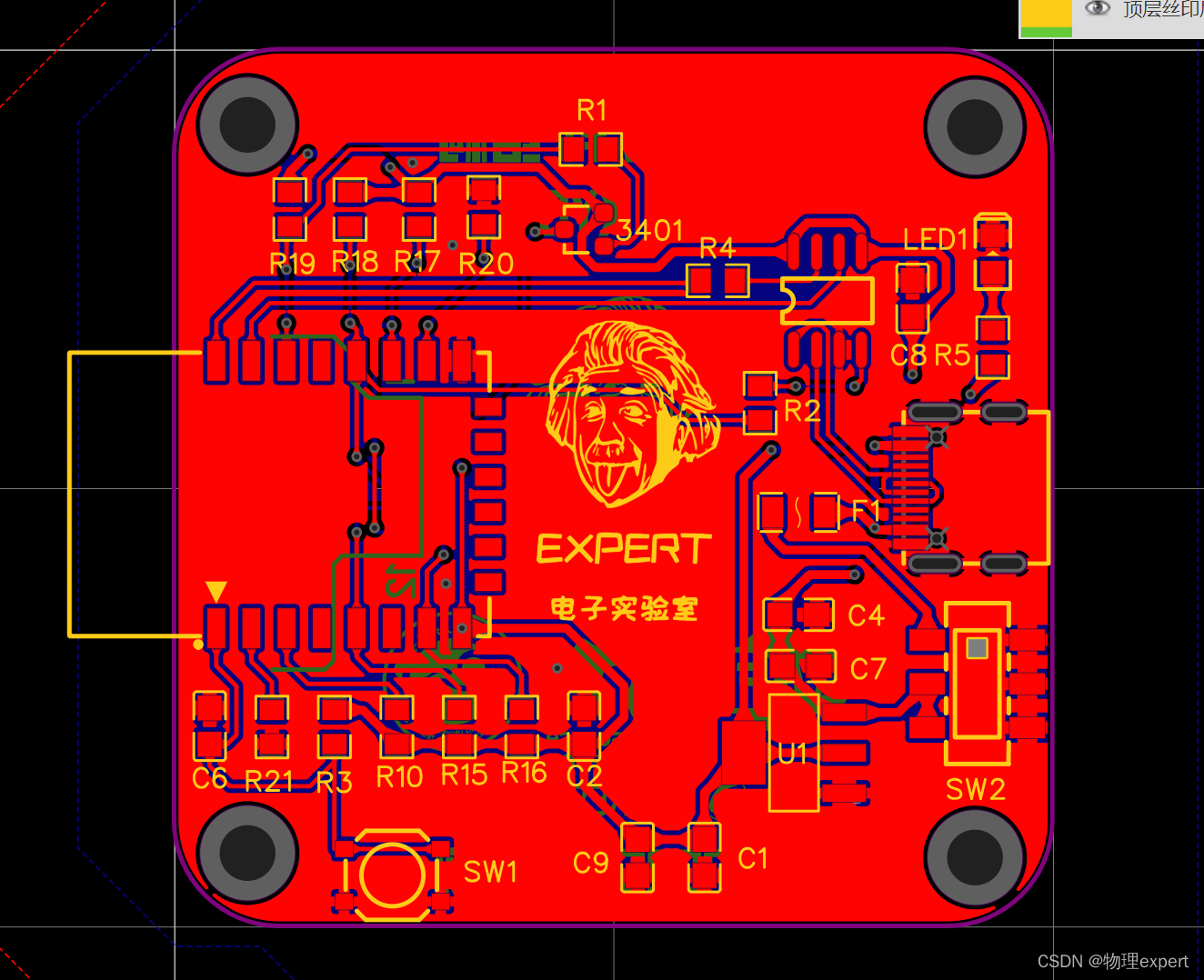

主控部分

在主控部分相比于网上的开源部分，增加了开关，防短路的自恢复保险丝和电源指示灯，并且将所有的0603贴片元件更换为了0805的贴片元件方便手工焊接，板子的尺寸扩大到了5cm*5cm（其实只要十乘十的尺寸之内都是可以的，至于原因大家懂的都懂），LDO线性稳压源替换为了更加常见的AMS1117-3.3V，串口的信号线尽量做了等长布线，保证传输的稳定性，ESP8266模块的天线伸出电路板，在有金属外壳的包裹的情况下也可以能保证WIFI信号良好接收。加入M3螺丝孔，方便模块之间的连接。兼容电池和无电池插电的版本，不一定需要锂电池才可使用。

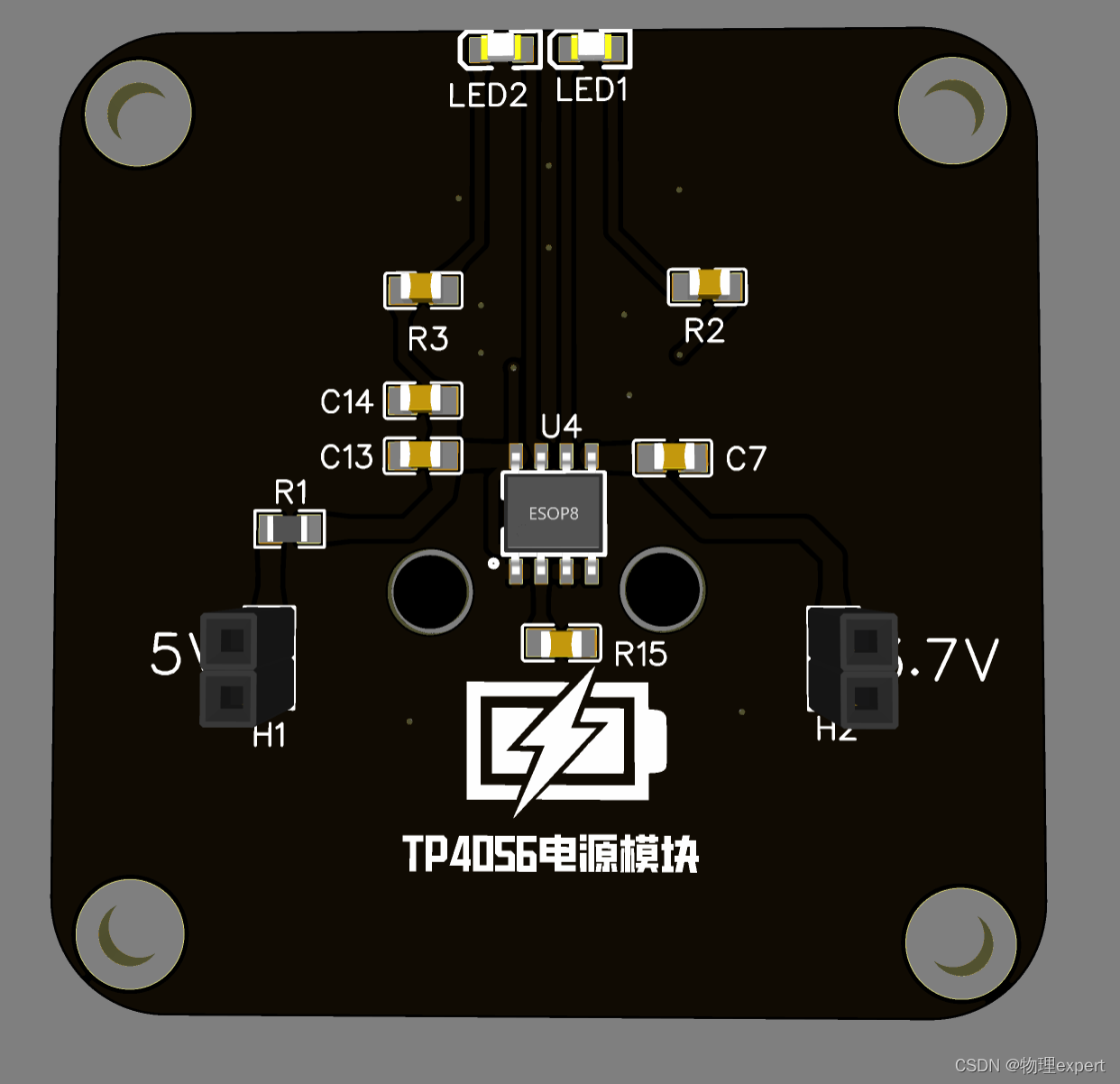

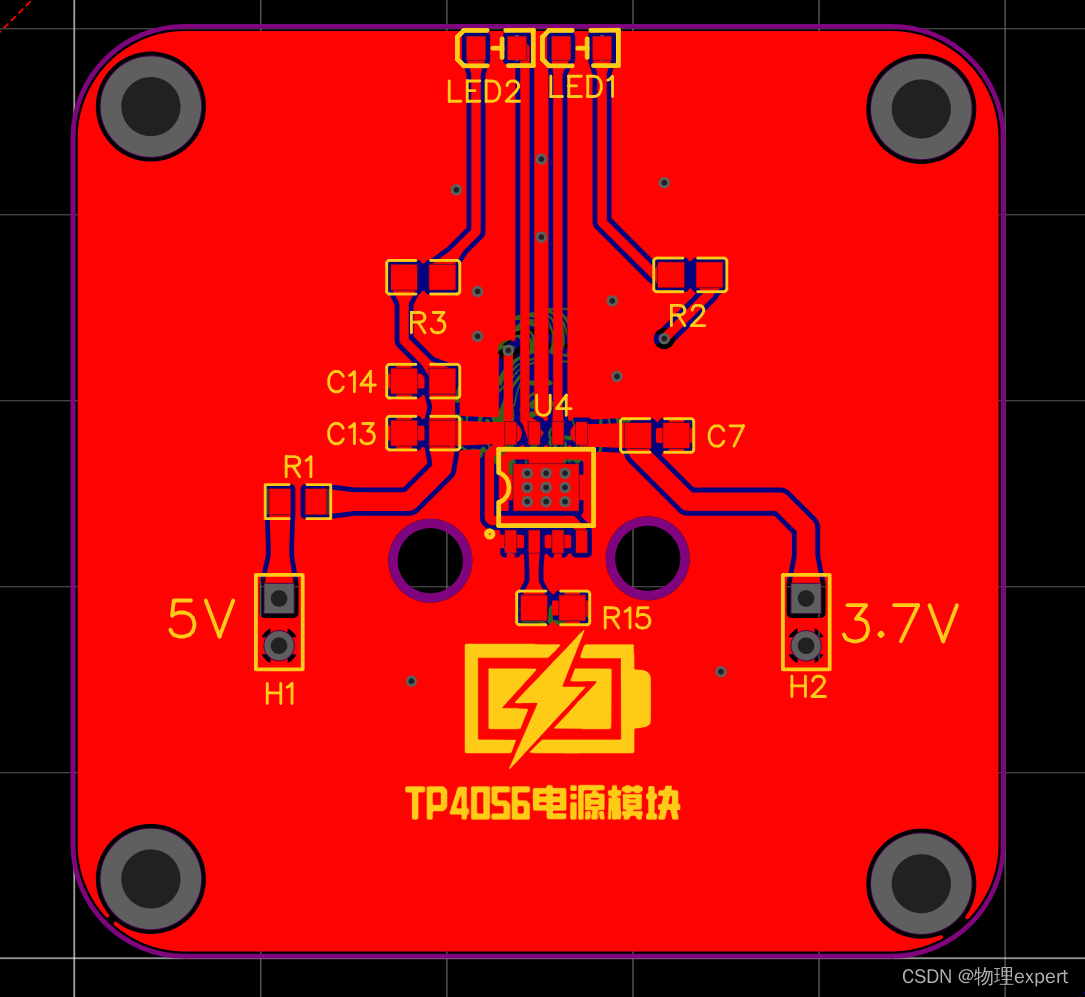

电源部分

电源部分采用的是经典的TP4056方案，通过飞线与主控模块连接，当然了，如果你不想使用电池供电也可以直接使用typec接口直接供电，在设计上相较于原方案增加了热耗散电阻，在电池的选择上推荐使用3.7V的小型锂电池，大小千万不要超过5cm×5cm，否则将无法安装。在安装电池时需要注意电池的容量，根据0.3C的原则配置R15的电阻大小，防止电流过大导致充电不稳定。注意这里的电容应该靠经芯片引脚放置起到滤除高频噪声和退耦的作用。（具体关于电源芯片TP4056的使用请参考其资料手册，这里不做过多探讨）

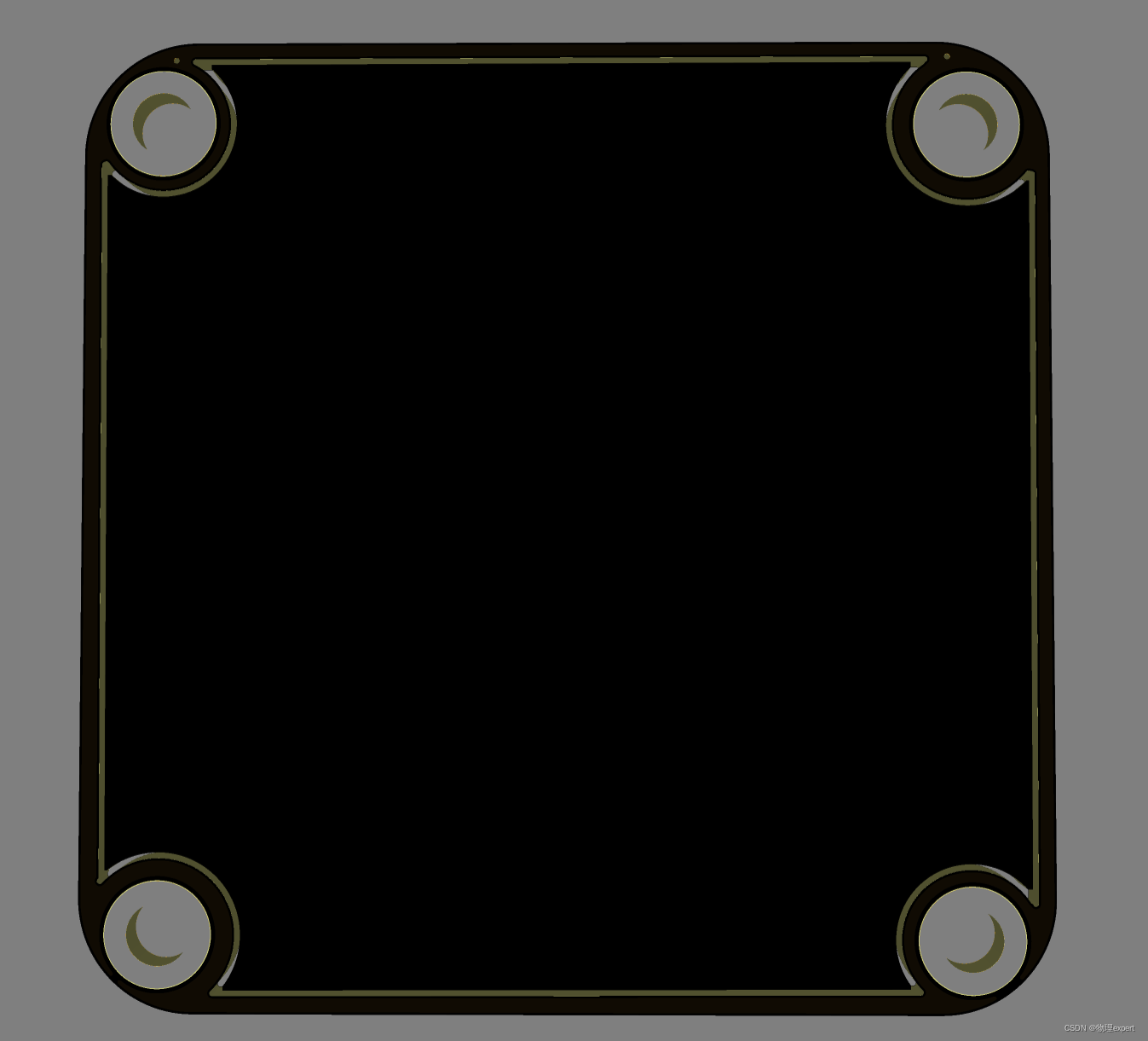

中框部分

考虑到3D打印机的问题，此次的中框和外壳底板均使用PCB板代替中框最窄处不要小于1mm即可。

二、组装方法（不需要3D打印纯PCB板外壳）

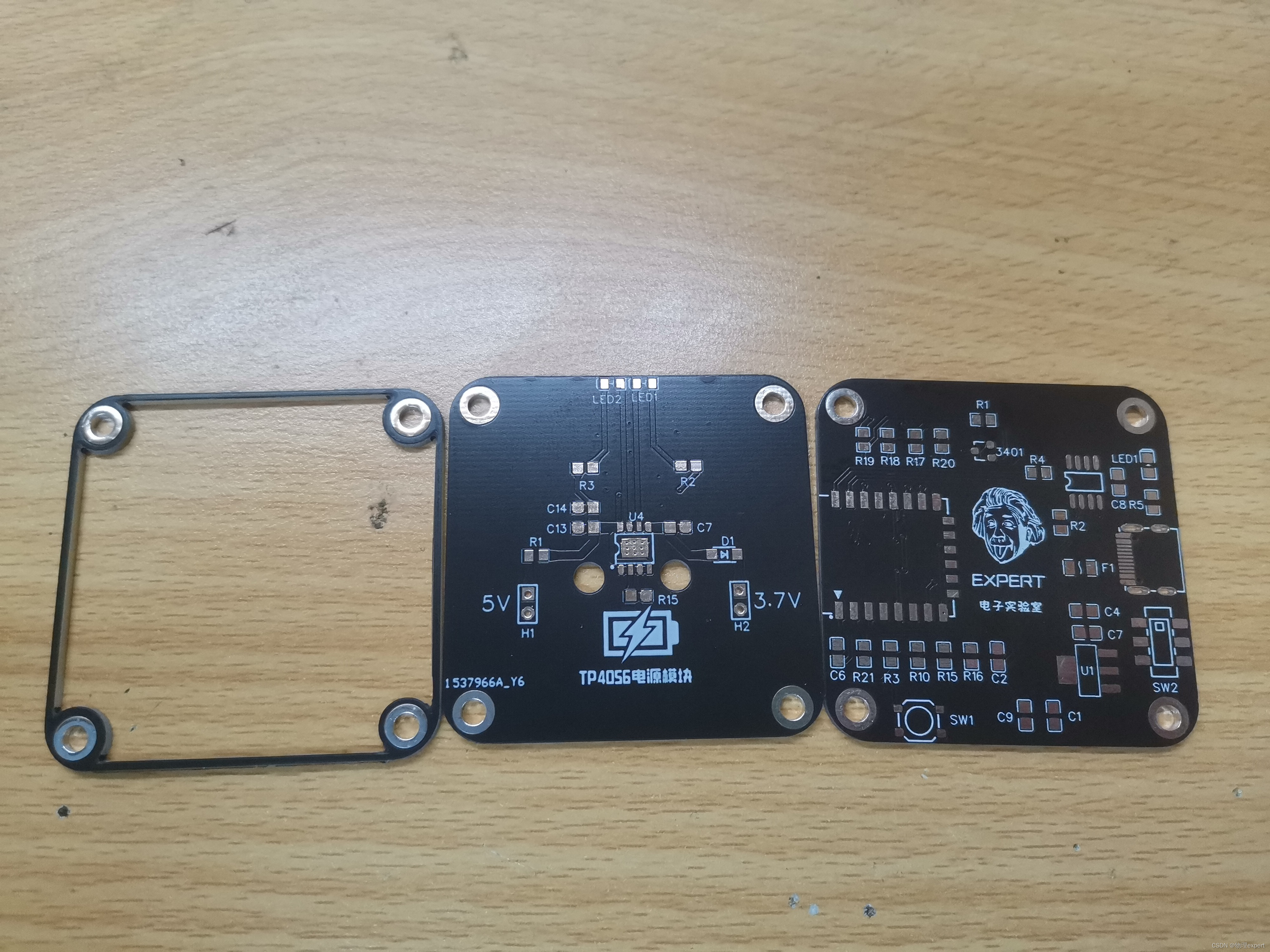

先放上3D图和PCB打样实物图

组装顺序为：透明盖板，屏幕，两层中框，主控板，两层中框，电源板，电池，六层中框，底板。

三、焊接注意事项

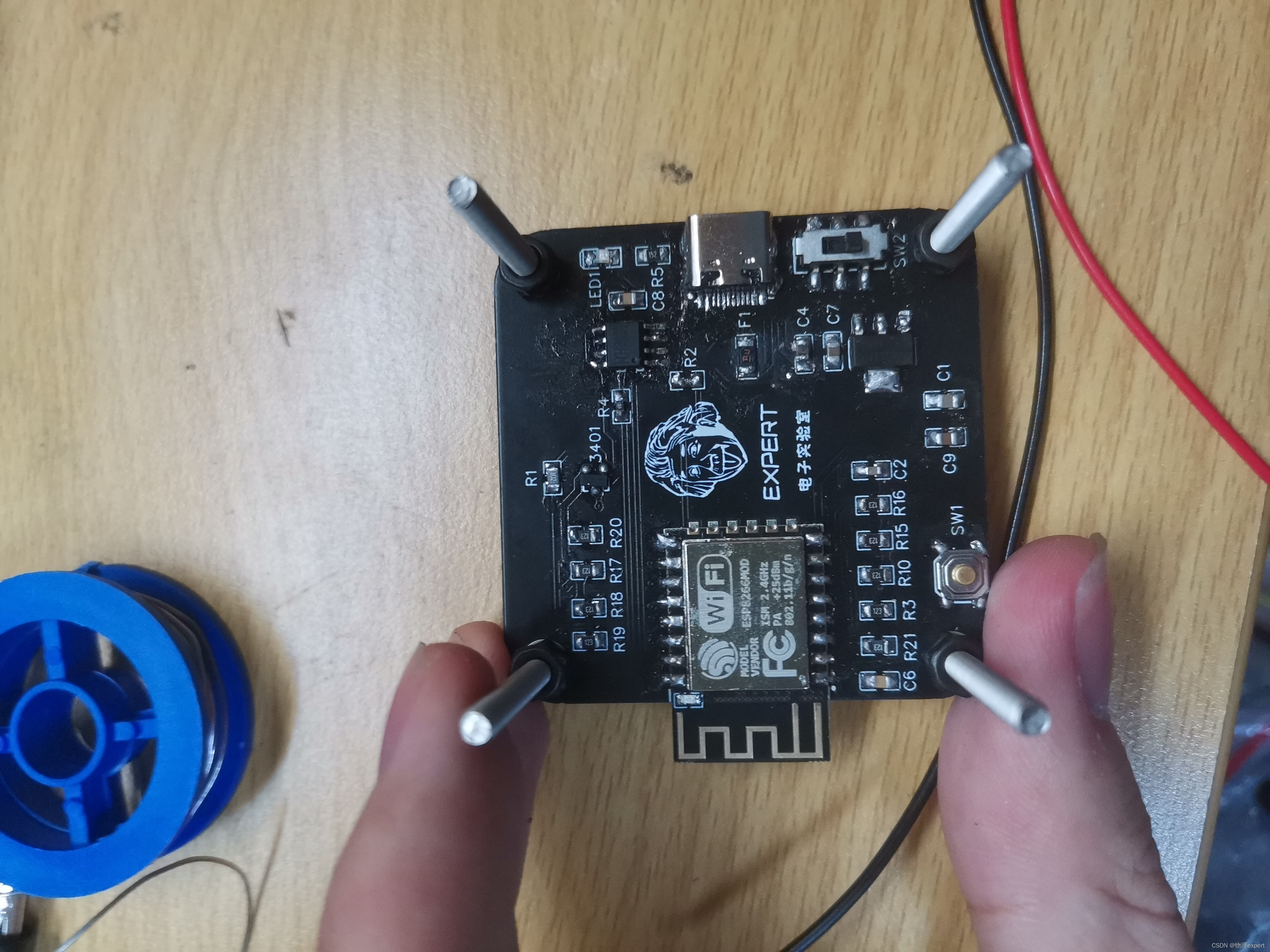

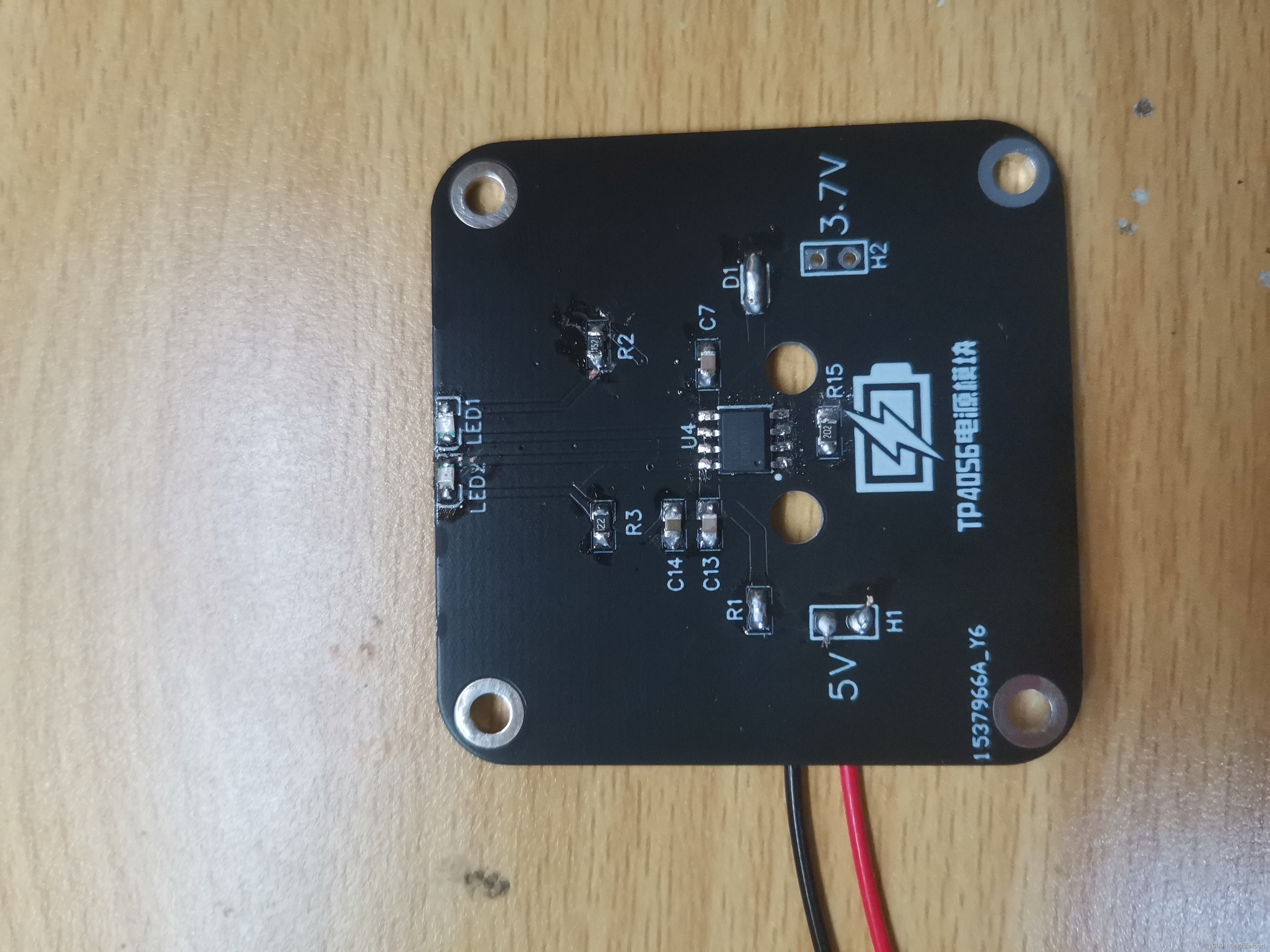

先放上本人焊接实物图

焊接建议顺序（按照此顺序焊接可以尽量减少翻车几率）

1.主控板电源部分（包括TP4056）
2.CH340N部分（焊接完成后可以插上电脑看看能不能正常识别串口，如果可以则继续）
3.主控其余外围电路
4.ESP8266主控芯片（此时可以插上电脑烧录个程序，如果正常则继续）
5.1.54寸屏幕（此时再烧录程序应该就有图像显示了）

焊接注意事项

1.TYPEC16PIN接口强烈建议使用热风枪或者热焊台焊接，使用电烙铁极易翻车
2.屏幕排线不易加热时间过长，否则材料容易融化
3.TP4056下方的铜箔需要与芯片底部的散热片相连，否则芯片充电时容易过热

模块连接方法

因为需要兼容无电池和有电池版本，所以在使用带电池模块时需要对板子电路进行简单的断线和飞线，具体如下
断开主控模块保险丝与开关之间的连线，将TYPEC的5V供电通过飞线与TP4056模块相连，将TP4056模块的3.7V正极输出端通过飞线与主控模块的开关输入端相连，最后接上电池即可。（可以自己分析一下原理图就清楚了）

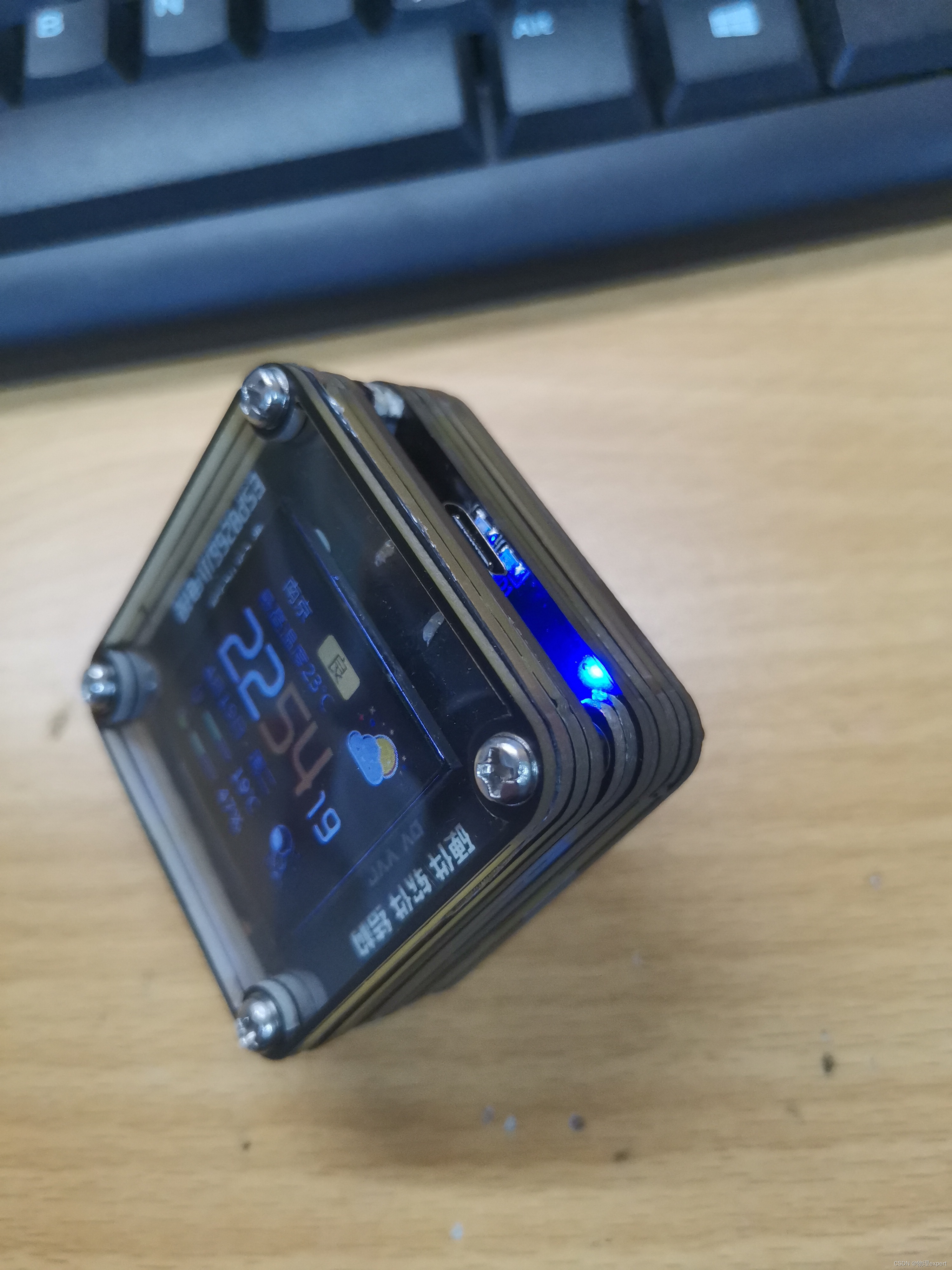

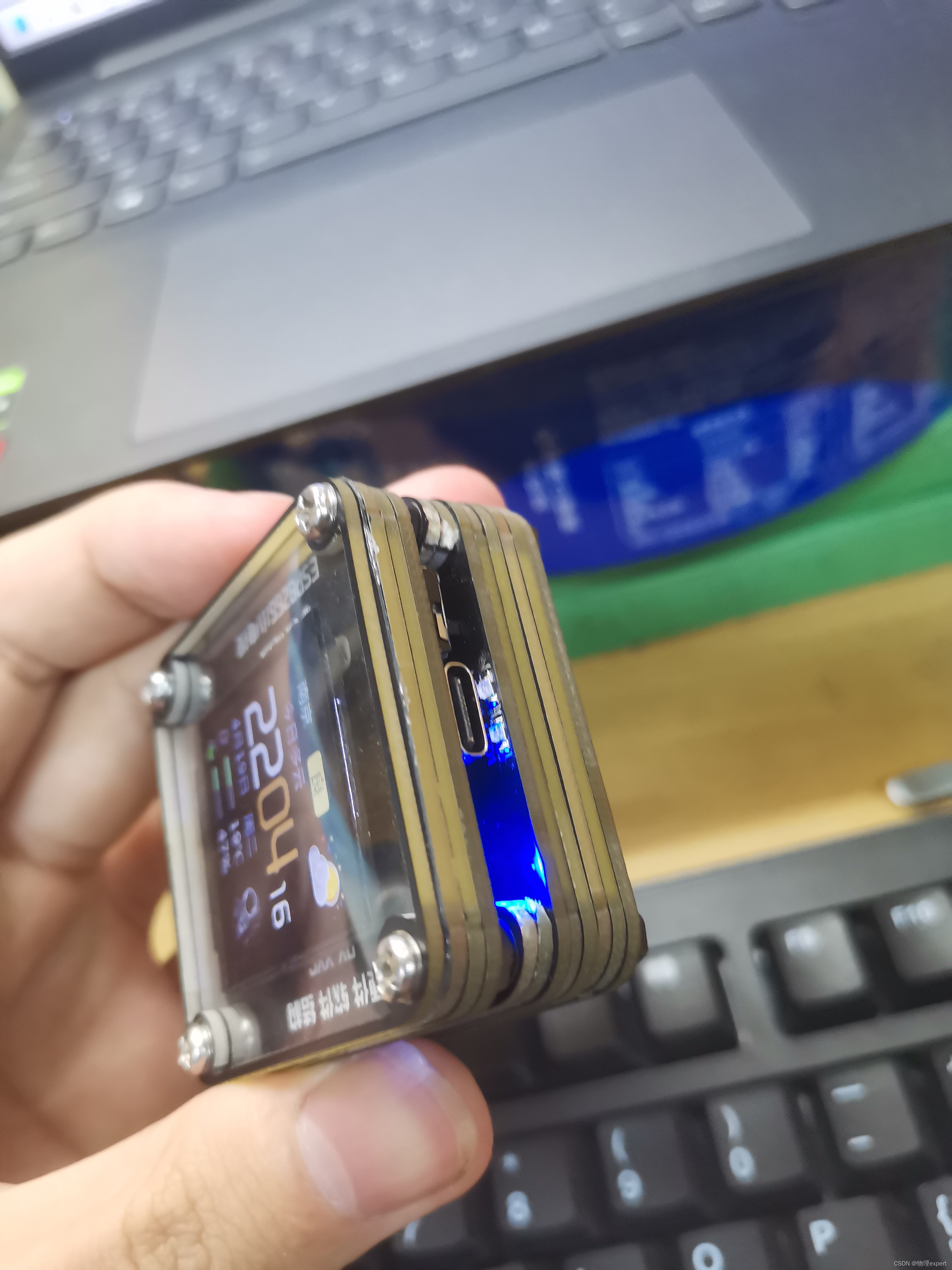

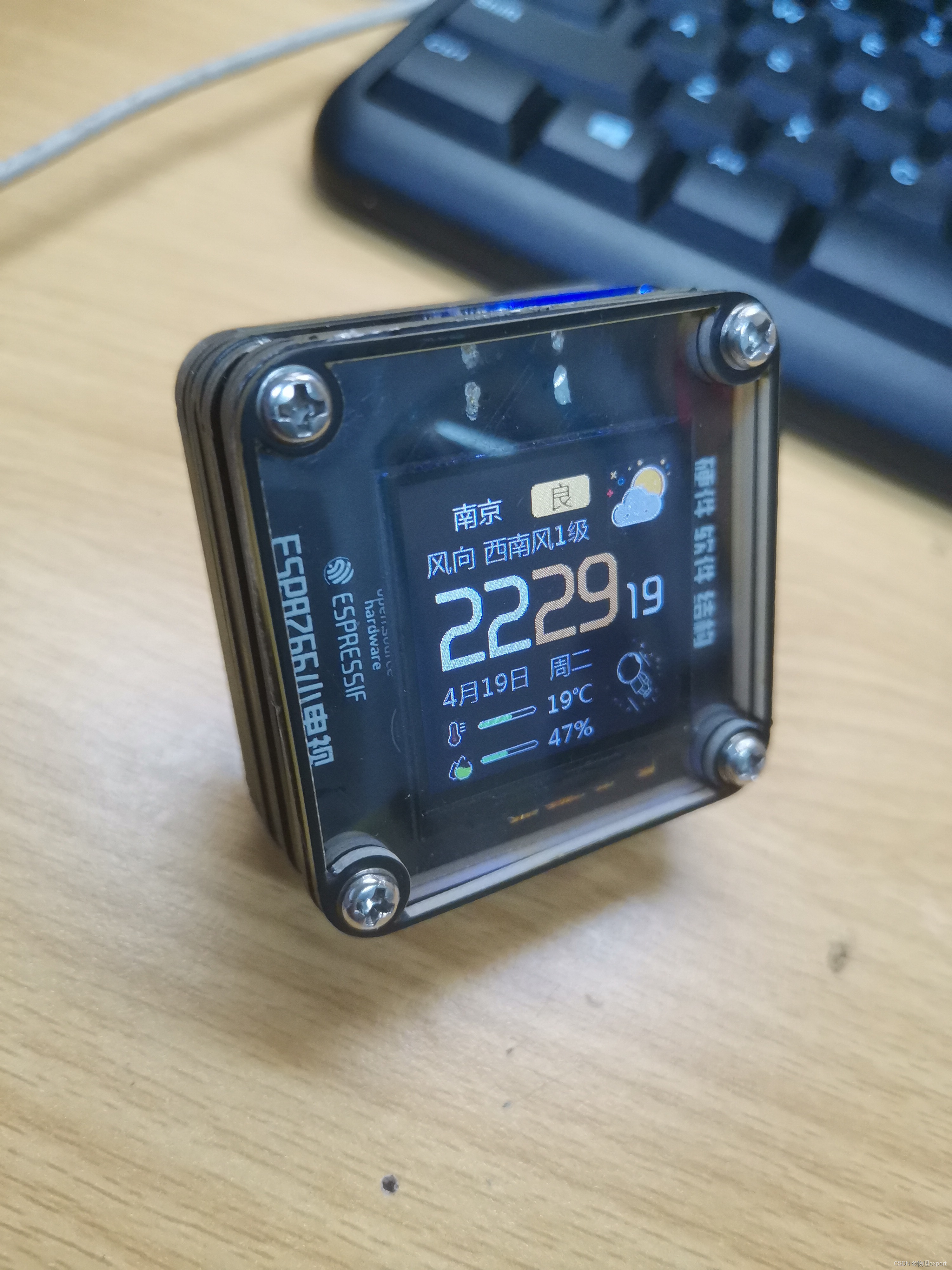

成品展示

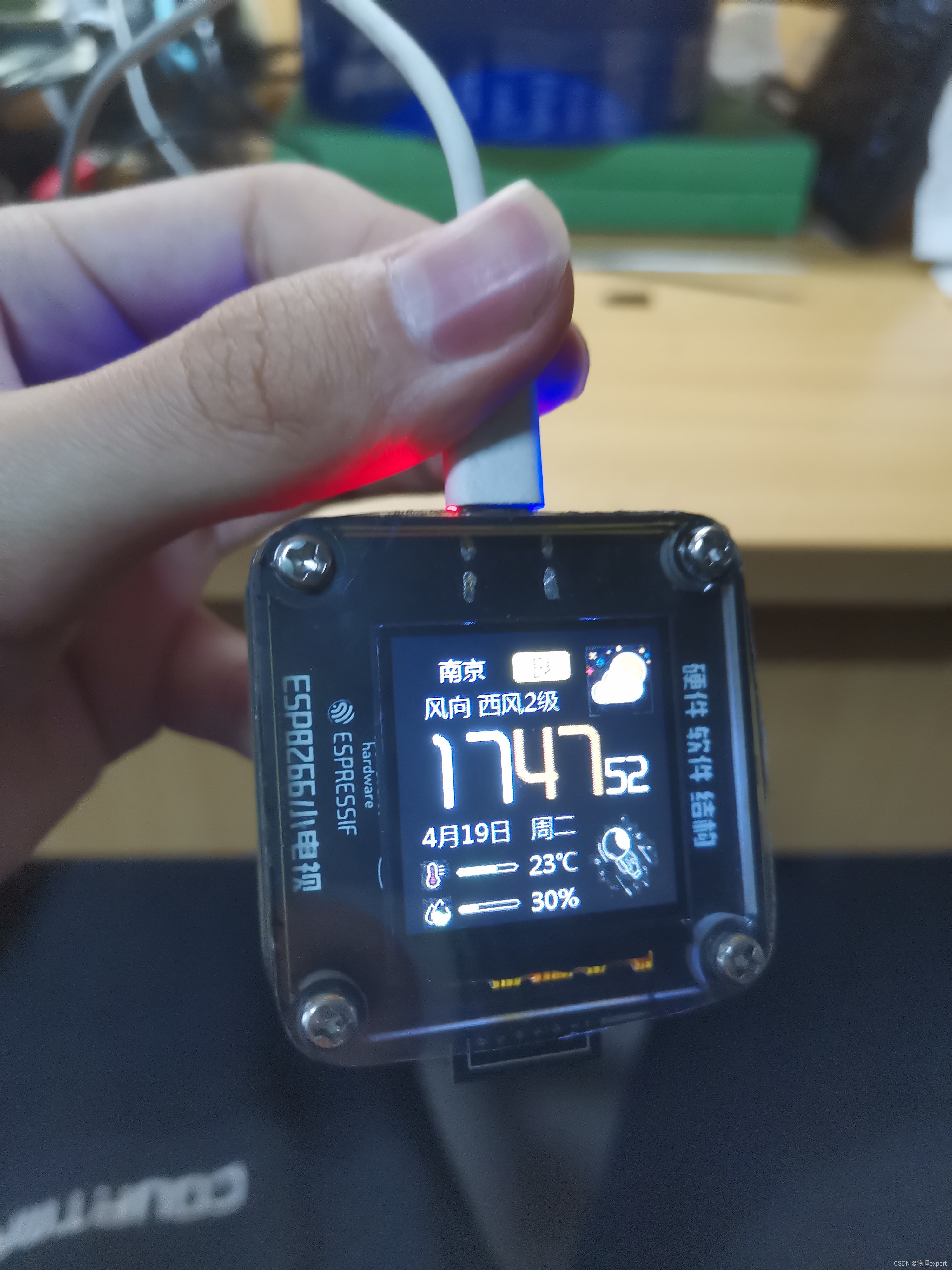

我这里烧录的是开源项目中的天气显示固件

欢迎评论区的小伙伴留言交流
