Android开发之——Profiler-CPU性能分析(1)

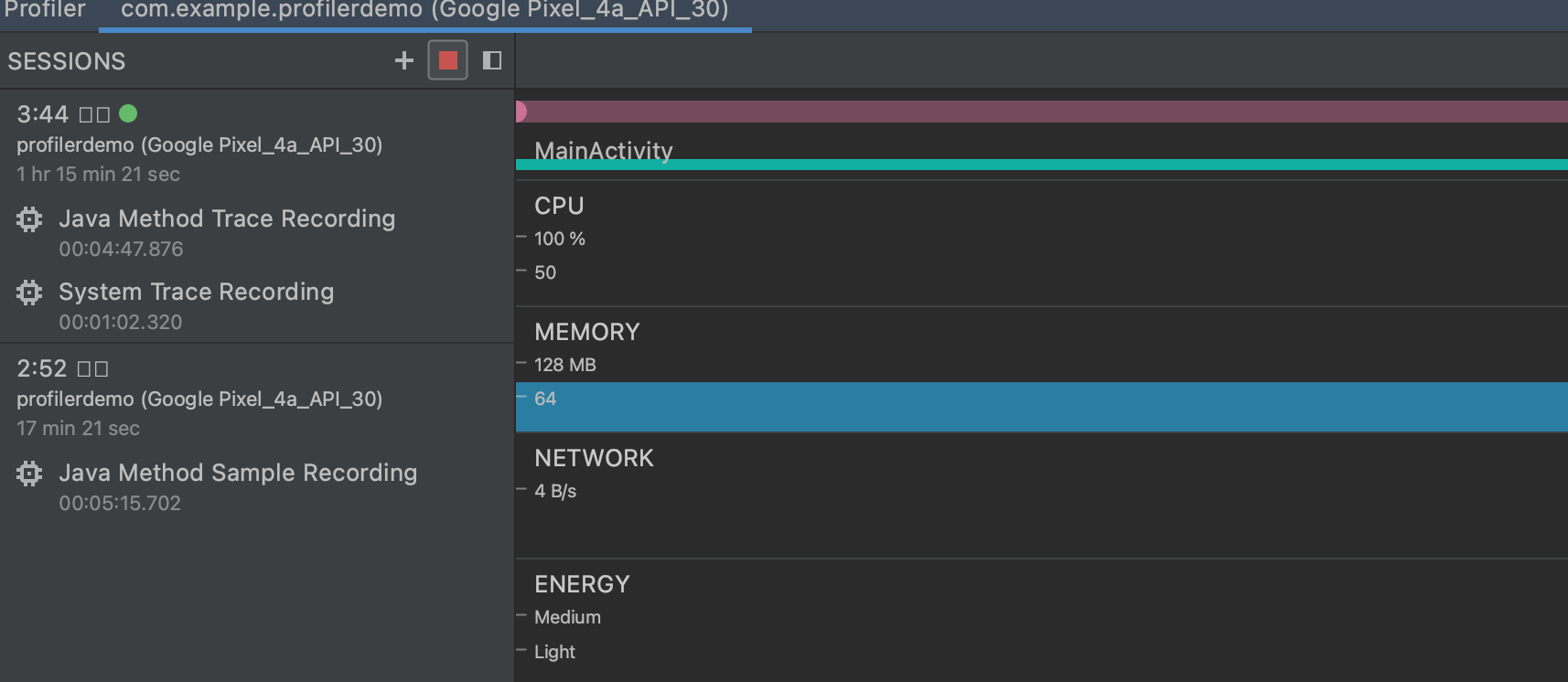

• 依次选择 View > Tool Windows > Profiler 或点击工具栏中的 Profile图标

• 点击 CPU 时间轴上的任意位置以打开 CPU 性能剖析器

2.2 CPU 性能剖析器说明

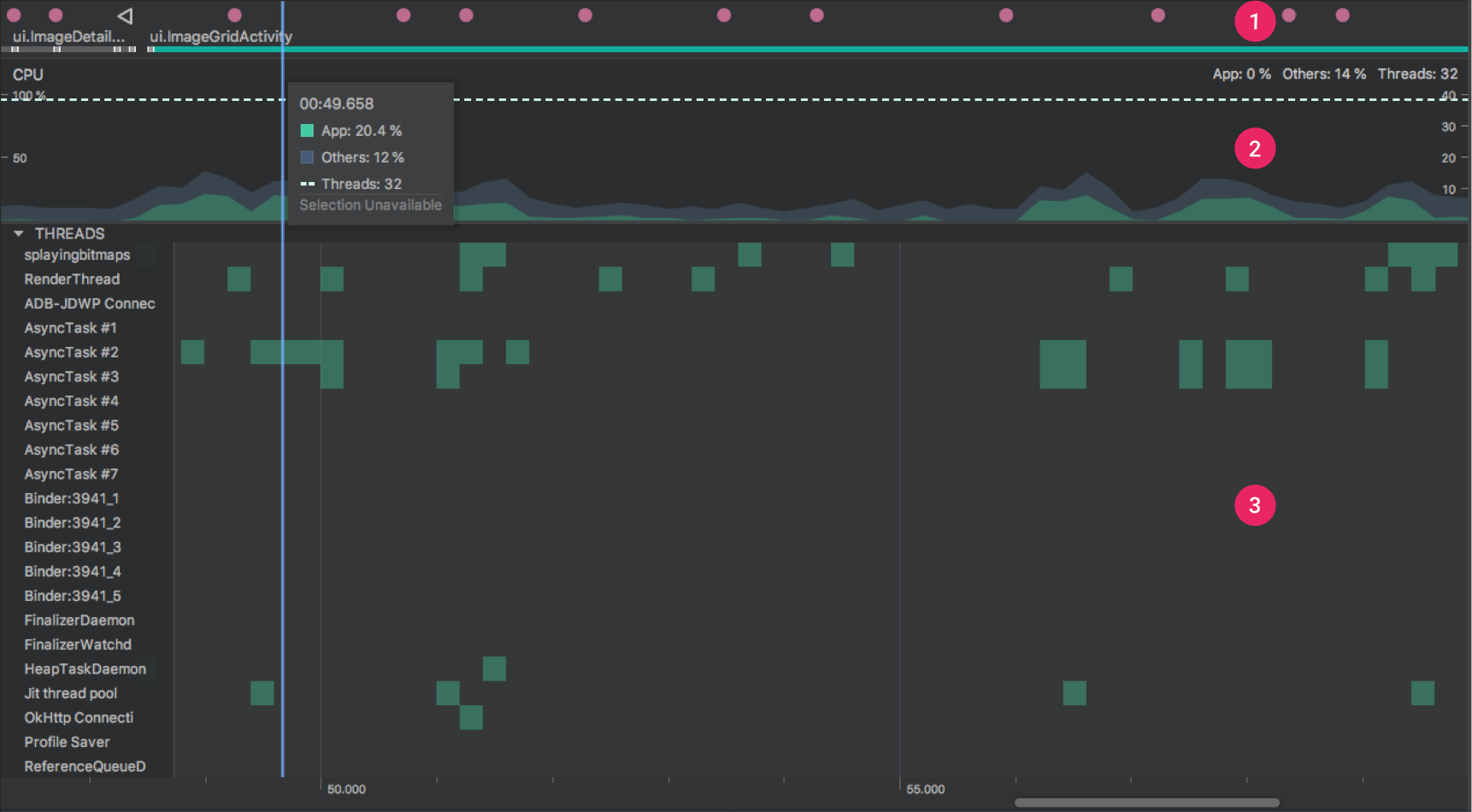

CPU剖析图

剖析图说明

1. 事件时间轴：显示应用中的 Activity 在其生命周期内不断转换经历各种不同状态的过程，并指示用户与设备的交互，包括屏幕旋转事件

2. CPU 时间轴：显示应用的实时 CPU 使用率（以占总可用 CPU 时间的百分比表示）以及应用当前使用的线程总数

3. 线程活动时间轴：列出属于应用进程的每个线程，并使用下面列出的颜色在时间轴上指示它们的活动

• 绿色：表示线程处于活动状态或准备使用 CPU。也就是说，线程处于正在运行或可运行状态

• 黄色：表示线程处于活动状态，但它正在等待一项 I/O 操作（如磁盘或网络 I/O），然后才能完成它的工作

• 灰色：表示线程正在休眠且没有消耗任何 CPU 时间。 当线程需要访问尚不可用的资源时，就会出现这种情况

三 CPU捕获信息说明

---

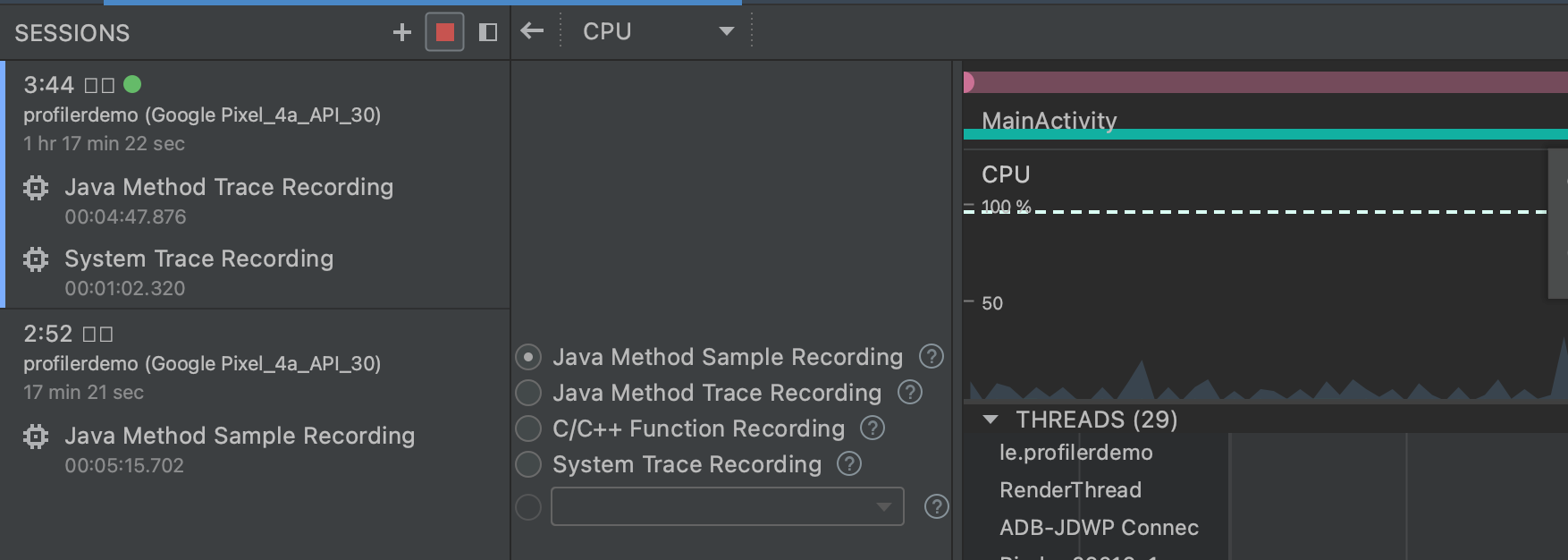

3.1 捕获信息

3.2 捕获说明

• 对 Java 方法采样：在应用的 Java 代码执行期间，频繁捕获应用的调用堆栈。分析器会比较捕获的数据集，以推导与应用的 Java 代码执行有关的时间和资源使用信息

• 跟踪 Java 方法：在运行时检测应用，从而在每个方法调用开始和结束时记录一个时间戳。系统会收集并比较这些时间戳，以生成方法跟踪数据，包括时间信息和 CPU 使用率

• 对 C/C++ 函数采样：捕获应用的原生线程的采样跟踪数据

• 跟踪系统调用：捕获非常翔实的细节，以便您检查应用与系统资源的交互情况

四 记录跟踪数据

---

4.1 记录跟踪数据(跟踪java方法为例)

• 选择记录跟踪数据类型，点击Record按钮开始记录

• 记录采样一段时间后，点击Stop，停止记录跟踪

• 停止后，进行结果数据分析

4.2 记录跟踪结果

记录跟踪结果图

说明

1. 选定范围：确定需在跟踪数据窗格中检查所记录时间的哪一部分

2. “Interaction”部分：沿着时间轴显示用户互动和应用生命周期事件

3. “Threads”部分：沿时间轴针对每一个线程显示线程状态活动（例如运行、休眠等）和调用图表

4. “Analysis”窗格：显示您选择的时间范围和线程/方法调用的跟踪数据

5. “Analysis”窗格标签页：选择如何显示跟踪数据详细信息

6. "Time reference"菜单：选择以下选项之一，以确定如何测量每次调用的时间信息(Wall clock time和Thread time)

7. Filter：按函数、方法、类或软件包名称过滤跟踪数据

五 导入导出数据

---

5.1 导出数据

• 在Sessions列表中，点击会话条目右侧的 Export method trace 或 Export system trace 按钮

• 浏览到需保存文件的目标位置，指定文件名，然后点击 OK

5.2 导入数据

• Sessions 窗格中点击 Start new profiler session 图标 ，然后选择 Load from file

• Load from file后的效果如图

六 检查跟踪数据

---

6.1 Analysis 窗格

Analysis 窗格中查看 Flame Chart、Top Down、Bottom Up 和 Events 标签页

各个内容说明：

• Flame Chart 标签页提供一个倒置的调用图表，用来汇总完全相同的调用堆栈

• Top Down 标签显示一个调用列表，在该列表中展开方法或函数节点会显示它的被调用方

• Top Down 标签提供以下信息来帮助说明在每个调用上所花的 CPU 时间

• Events表格列出了当前所选线程中的所有调用
