【计算机网络】交换机与VLAN配置

实验目的

• 了解eNSP软件的使用方法。
• 了解交换机和VLAN的配置方法。

实验环境

• Windows系统
• eNSP网络仿真软件

实验内容：

1. 连接双节点网络
2. 登录交换机
3. 配置双节点网络VLAN
4. 配置四节点网络VLAN

实验步骤：

1.连接双节点网络

选用S3700型号交换机和PC终端，以及Copper型号线（即以太网线），按照下图所示的接口建立拓扑。并开启设备，所有接口指示灯为绿色。

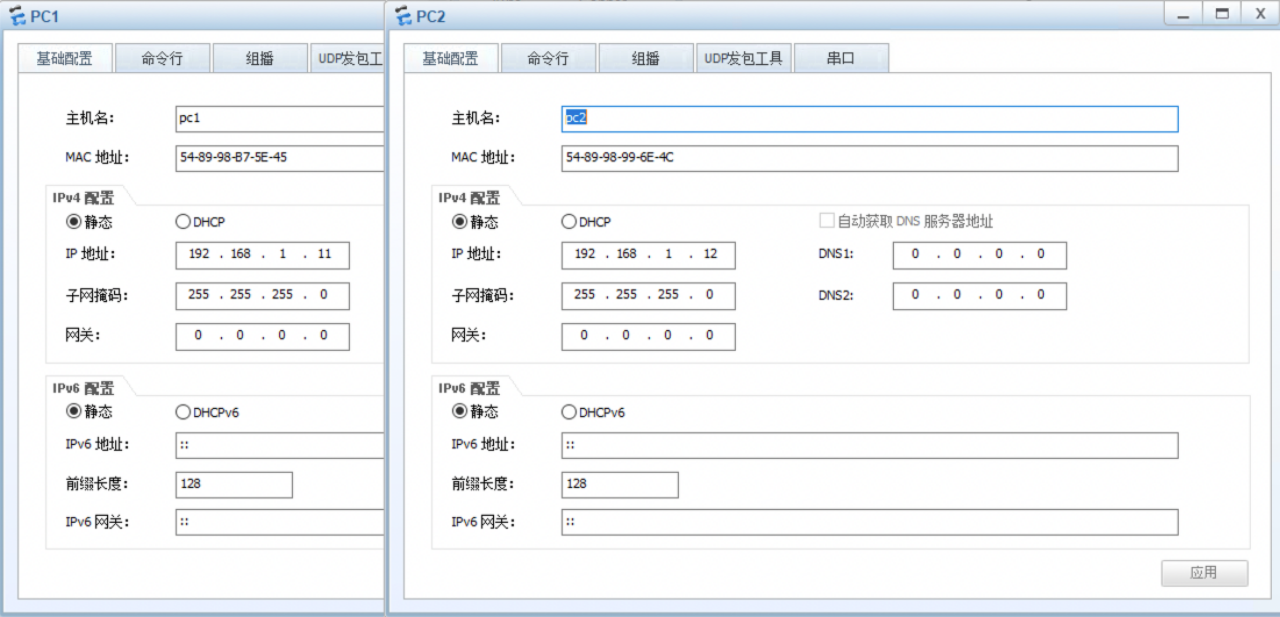

双击PC的图标，进入基础配置页面，为两台主机设置同一网段的IP地址。

通过如上配置，就可以将两台PC存在于同一网段之中了。

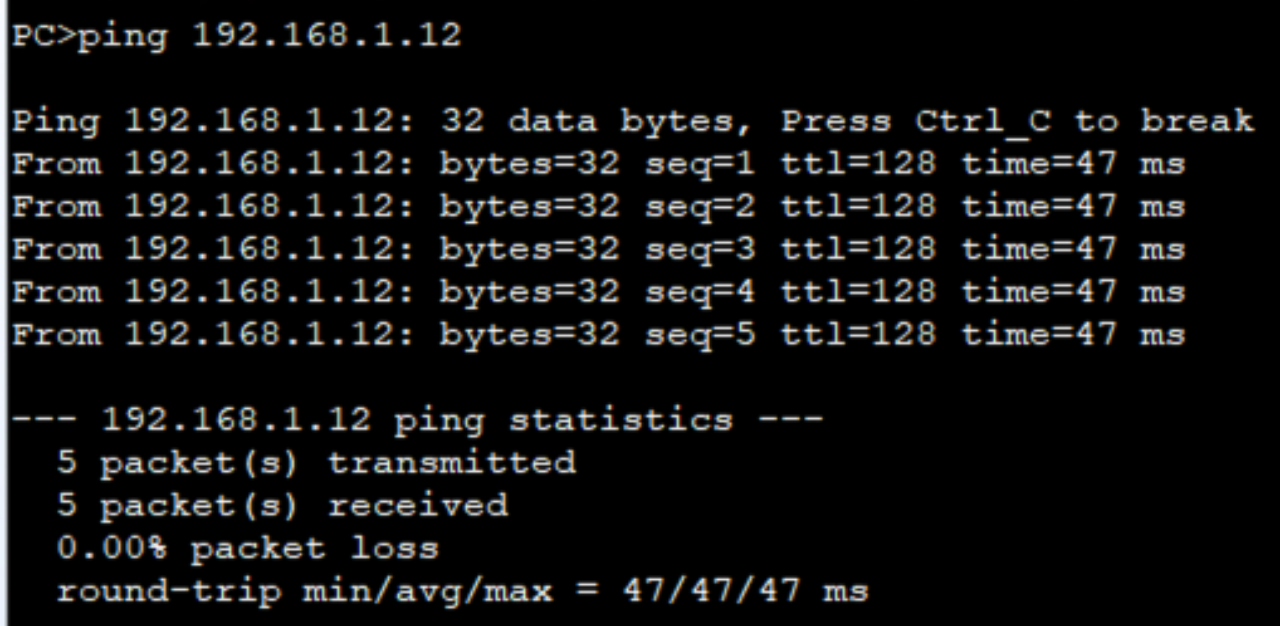

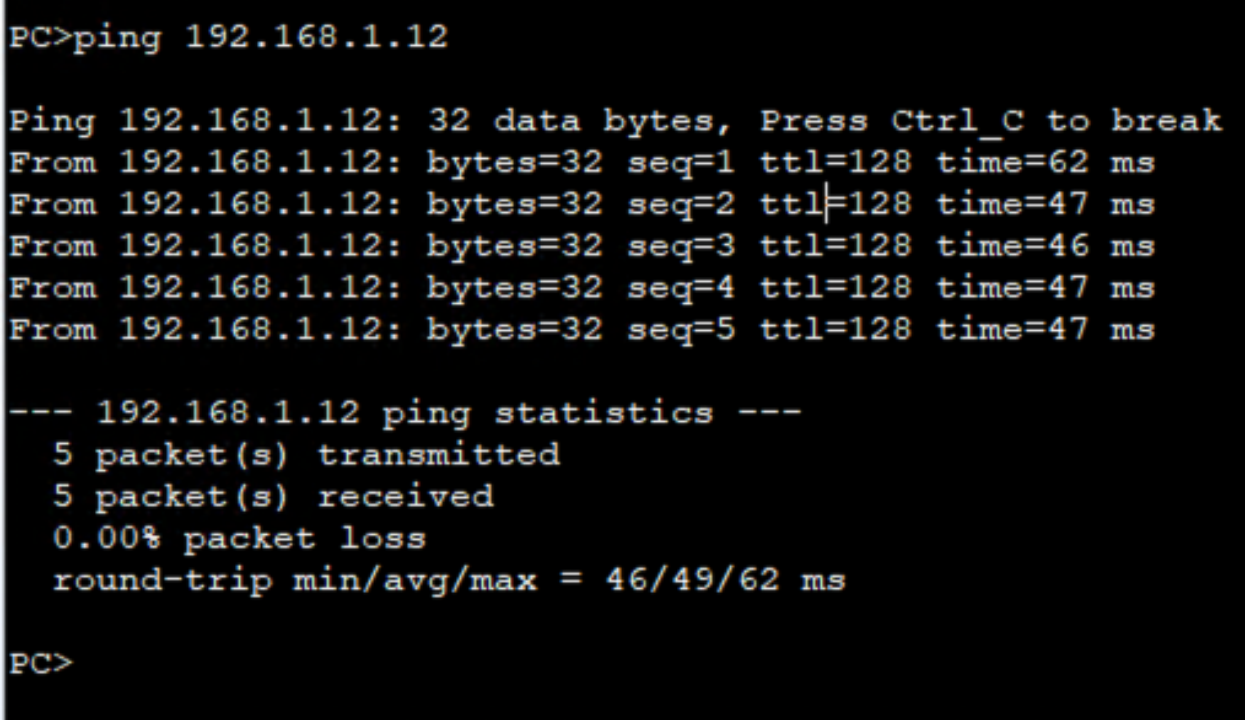

尝试使用PC1去ping PC2，实验成功

2.登录交换机

1. 打开交换机操作界面。 双击交换机并按回车键，即可登录。出现提示符 ，登录成功。


2）了解控制界面切换的指令。

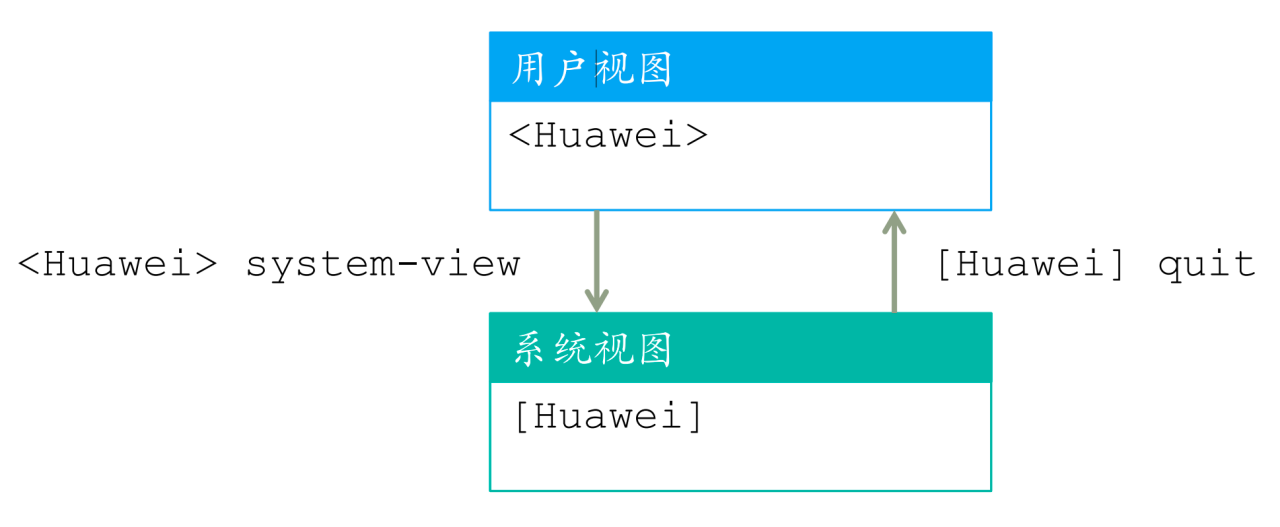

• 用户视图-系统视图切换

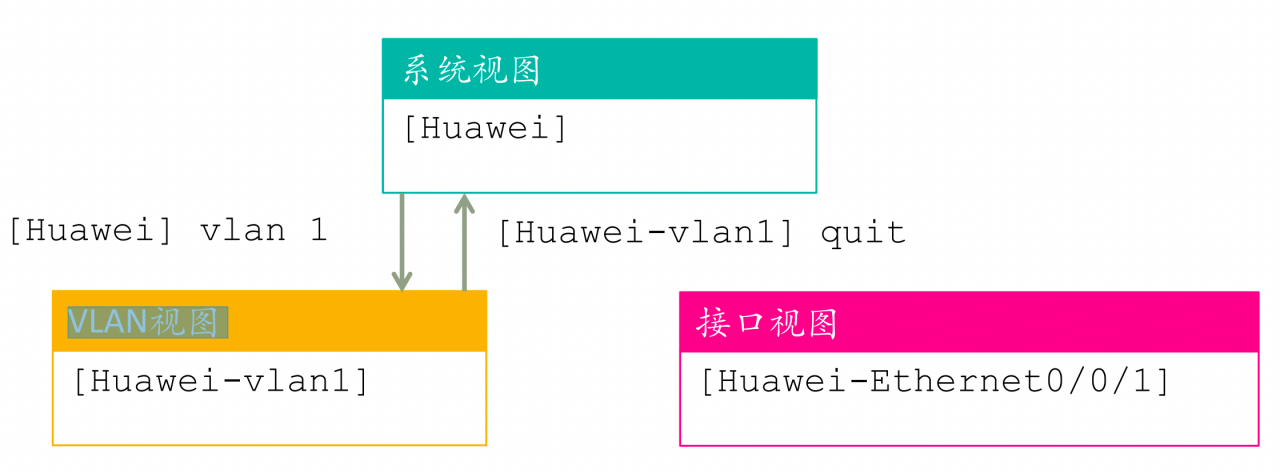

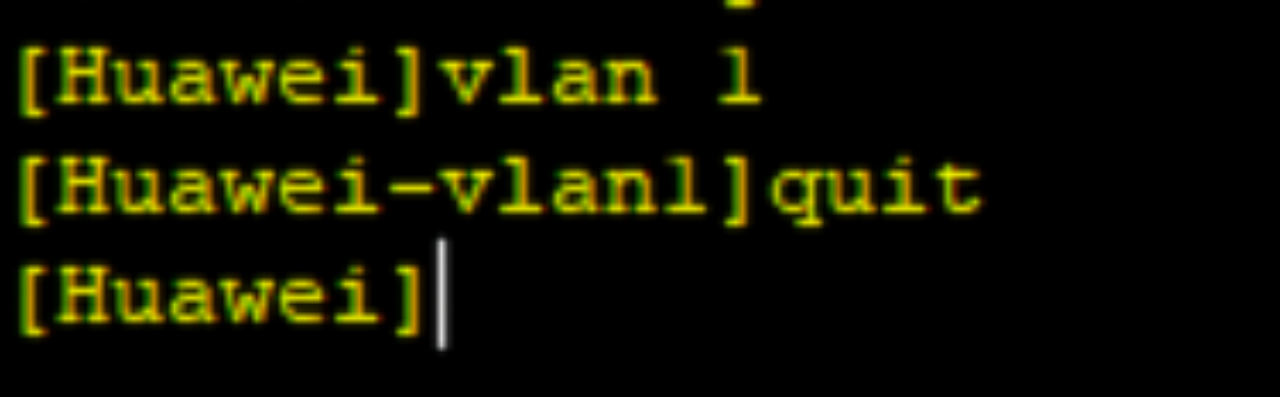

• 系统视图-VLAN视图切换


实验：

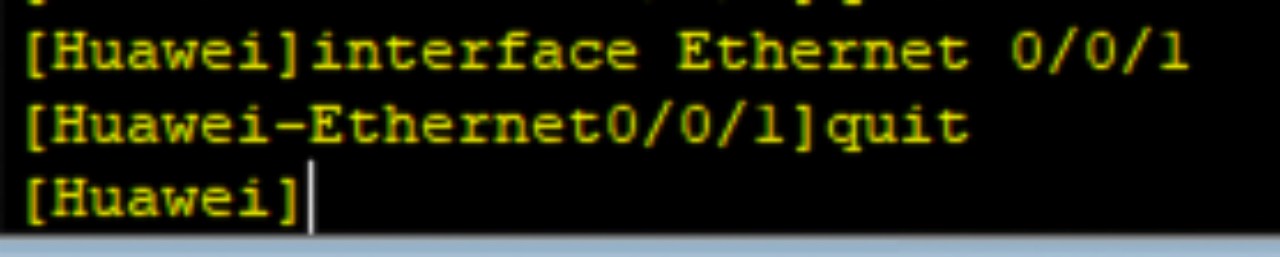

• 系统视图-接口视图切换

  实验：


3.配置双节点网络VLAN

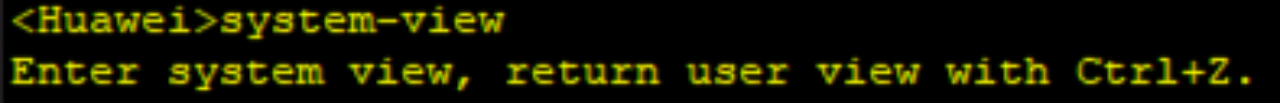

1. 进入系统视图。

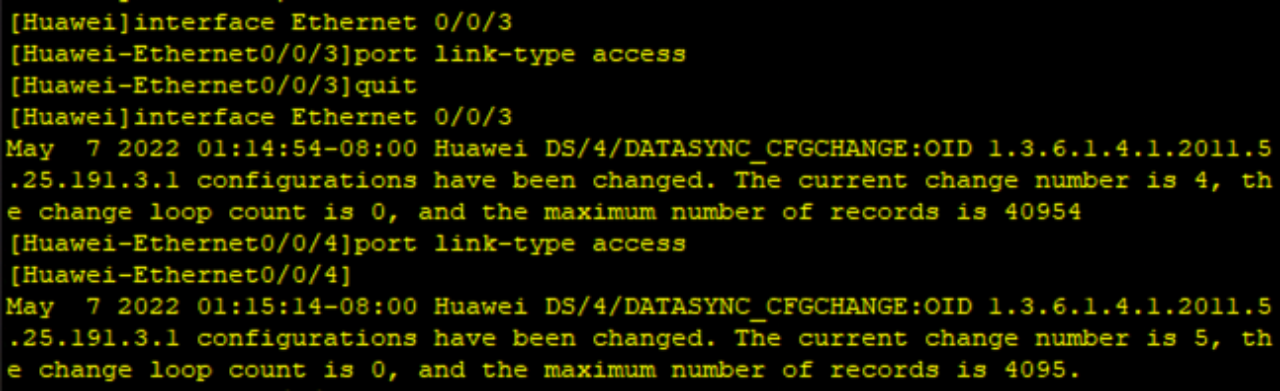

2. 更改端口类型（默认是hybrid类型）。

3. 创建VLAN 2并进入视图

4. 向VLAN 2中加入端口

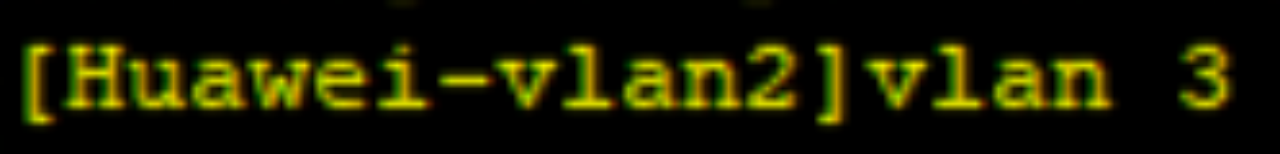

5. 创建VLAN 3并进入其视图

6. 向VLAN 3中加入端口

7. 配置完成，开始检查，查看配置信息。

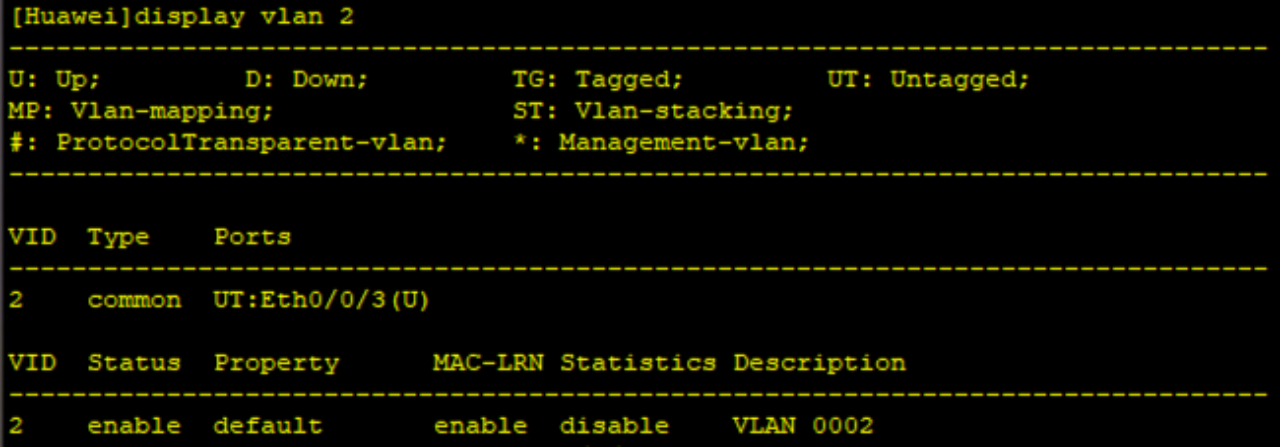

• 使用display VLAN查看交换机中VLAN配置信息

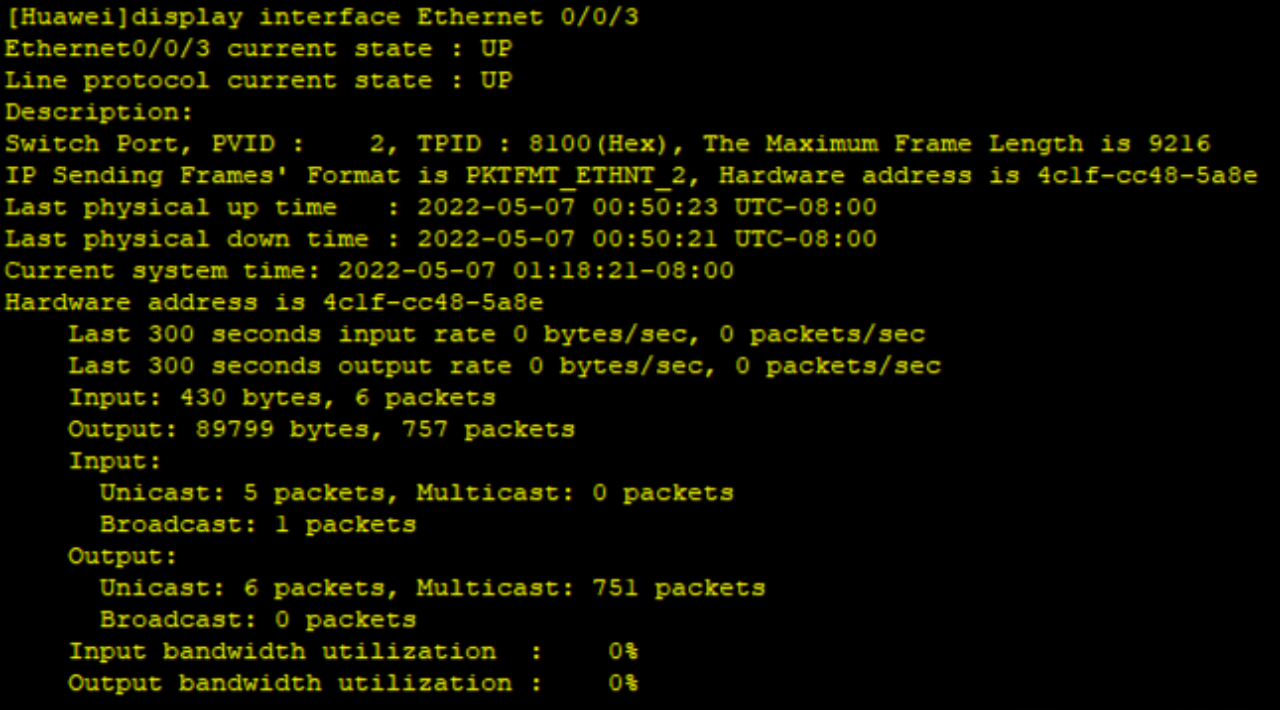

• 使用display interface ethernet查看各个端口配置信息

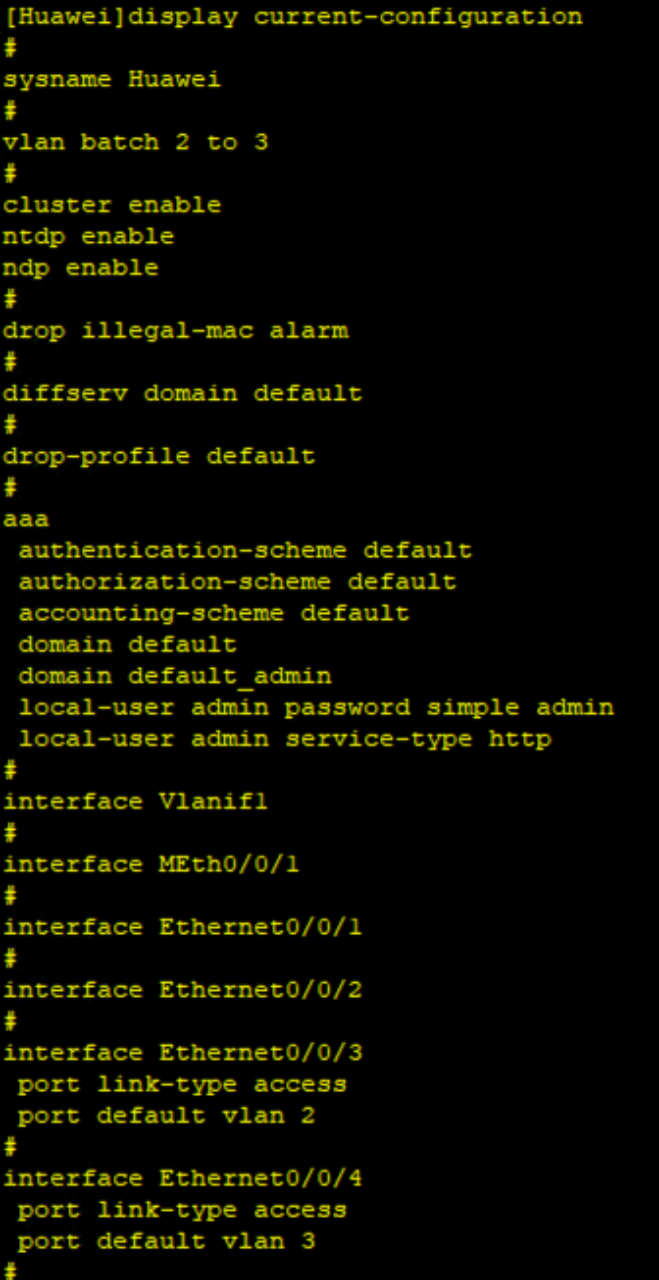

• 显示交换机配置和端口信息

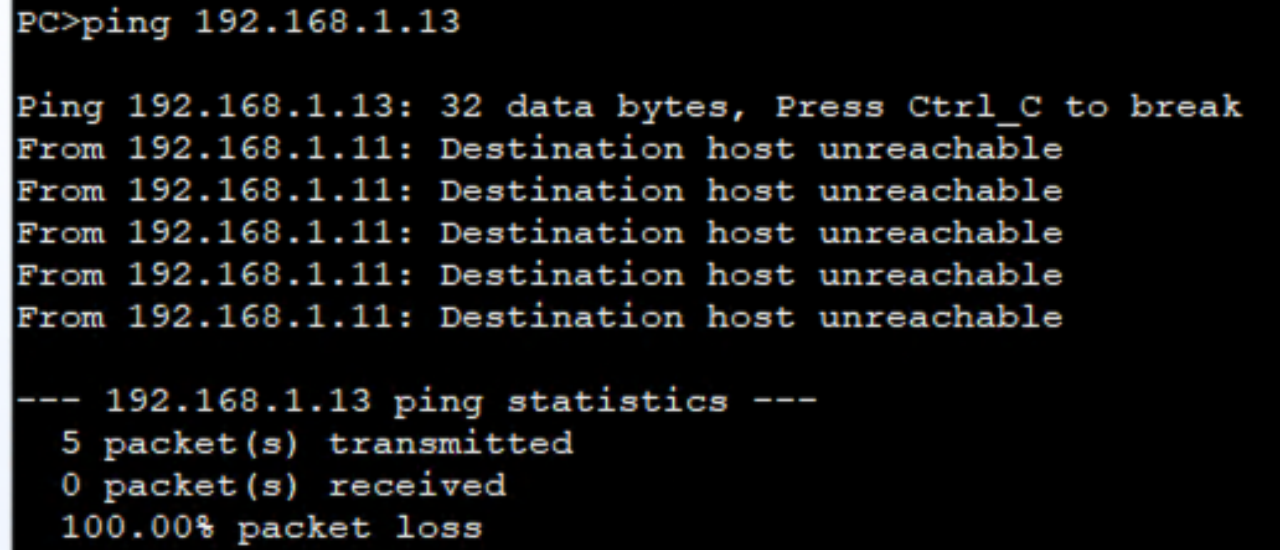

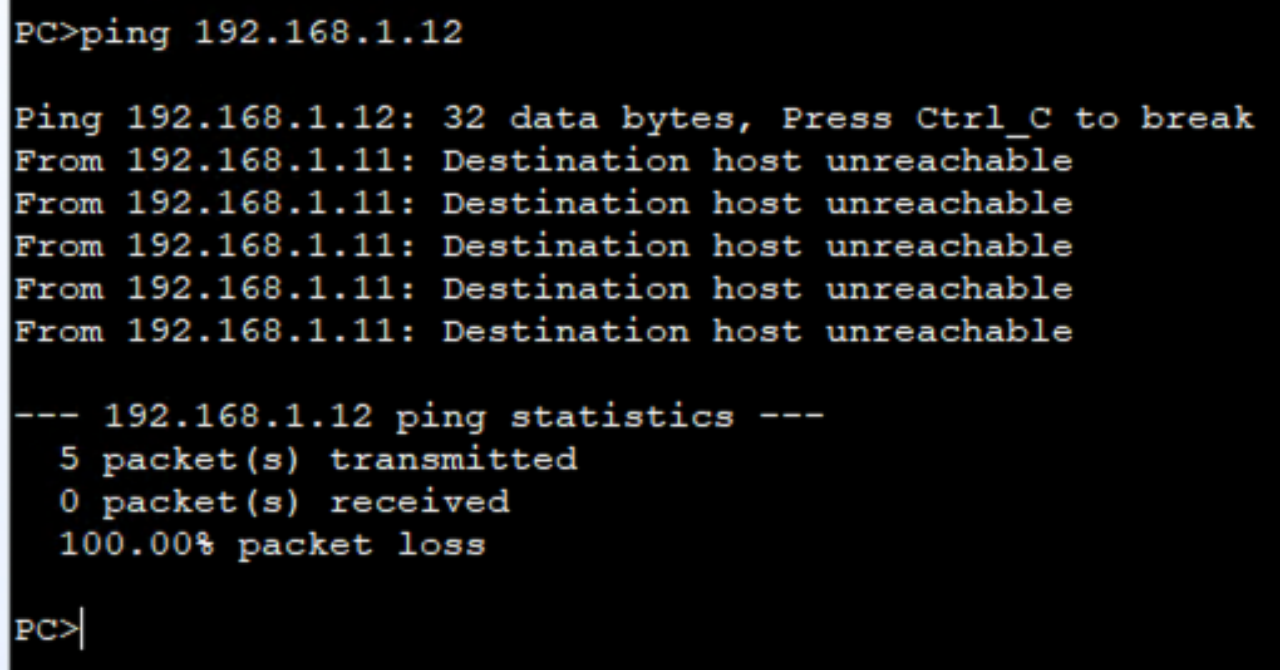

8. 配置完成，检查pc1和pc2之间是否能够ping通。
   因为它们属于不同的VLAN，所以不能ping通
   实验结果如下：

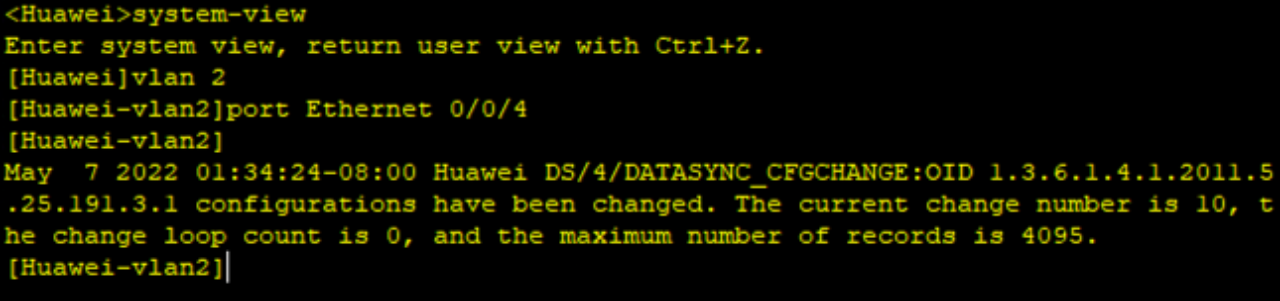

9. 更改VLAN配置，将接口Ethernet 0/0/4加入VLAN2，其将不再属于VLAN3。

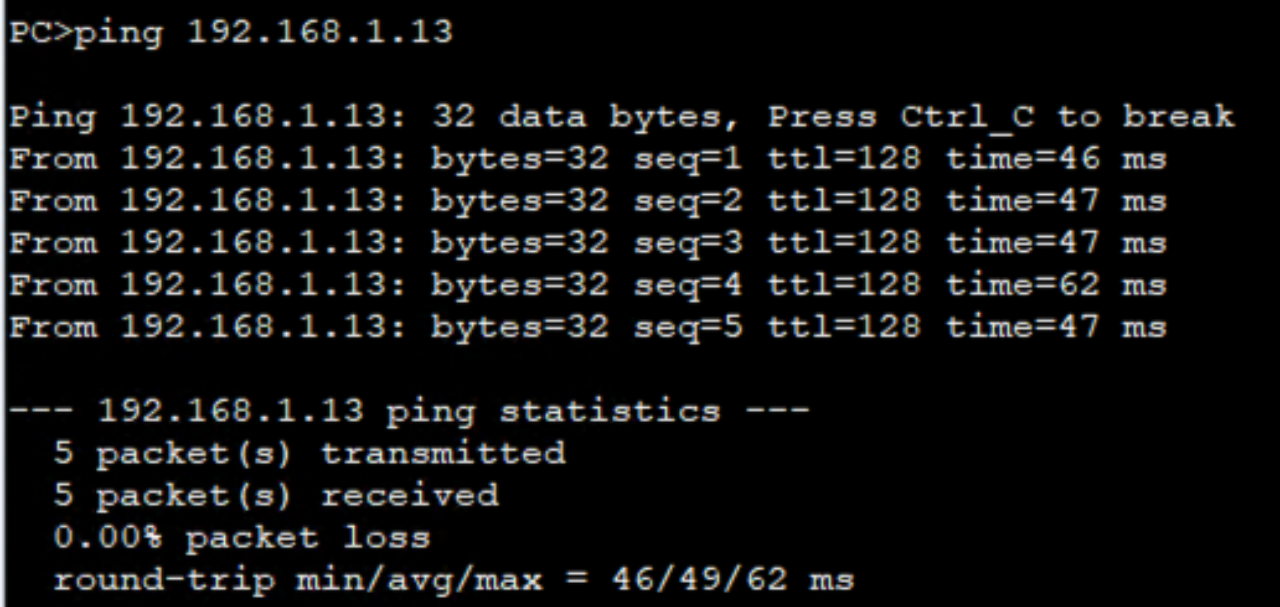

10. 再次检查pc1和pc2之间是否能够ping通。
    能够互通，因为它们现在都属于VLAN2。


4.配置四节点网络VLAN

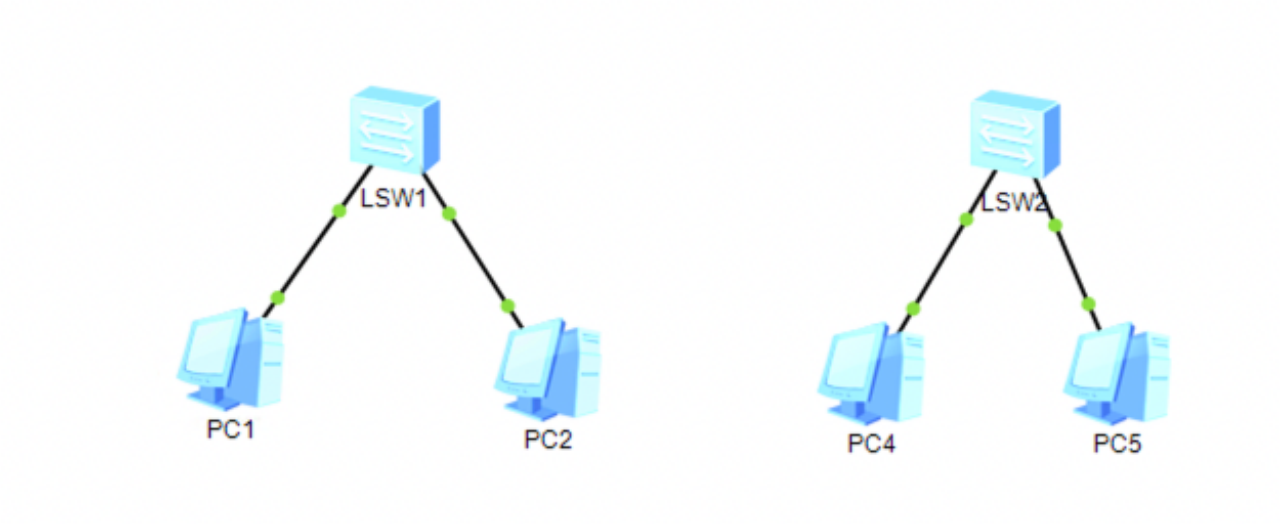

1. 用另外一个交换机和另外两台主机再搭建一个两节点的网络

2. 将两台交换机相连

   3)对LSW2配置vlan接口
   具体过程同第三题

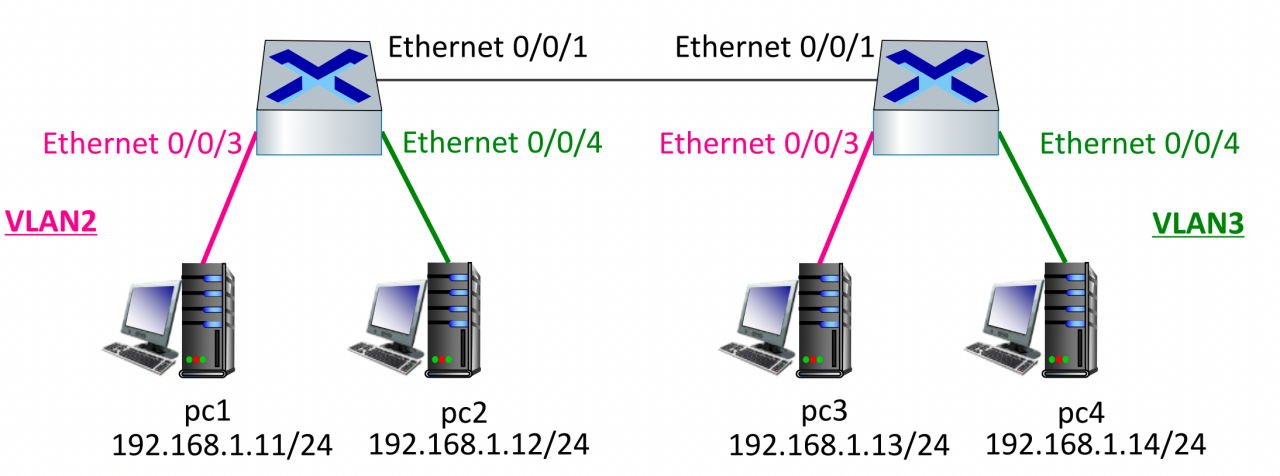

   拓扑图如下所示

   但是，此时pc1不可以ping通pc3

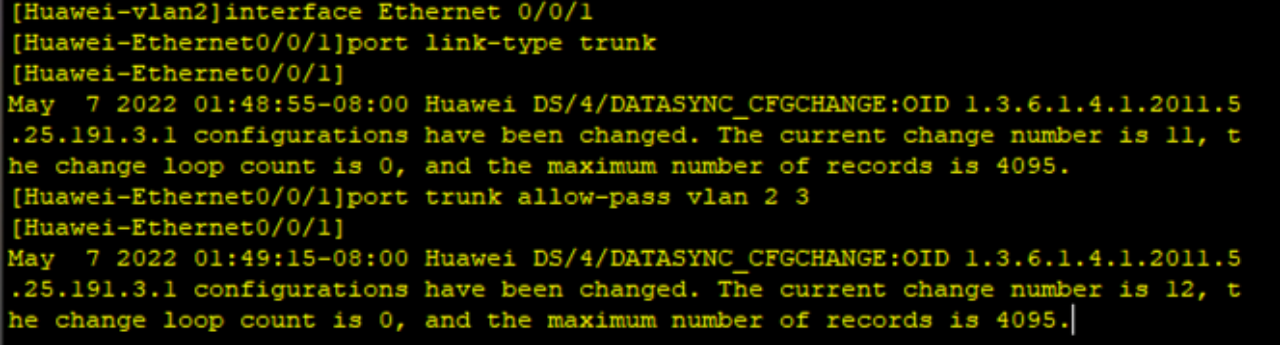

   4)配置trunk类型接口
   进入接口Ethernet 0/0/1的界面,将其配置为Trunk类型,允许所有VLAN通过

   需要同时对两个交换机执行以上操作。
   5)检查VLAN2内的pc1和pc3是否能ping通
   此时，交换机有一种接口类型叫Trunk，Trunk接口可以属于多个VLAN，允许多个VLAN的帧通过，主要用于干道链路。

   经验证，pc1此时可以ping通pc3，pc2此时可以ping通pc4
