【计算机网络-哈工大】---学习笔记（中）---（二）网络层、IP协议、DHCP、NAT、ICMP、路由算法、路由协议、RIP\OSRF\BGP

2 网络层

2.1 网络层服务

• 网络层不再是端到端的服务，在每一个网络设备（例如路由器）都需要运行网络协议；
• 路由器也将拆分网络层的数据报，进行下一步的路由和转发；

• 1、网络层核心功能-转发和路由

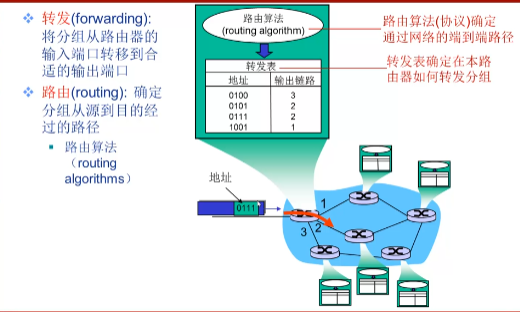

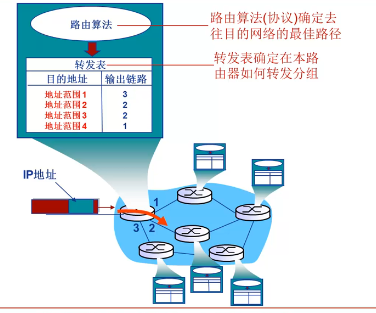

• 路由器根据数据报，将数据报转发到正确输出端口；
• 每个路由器要维护一个转发表；

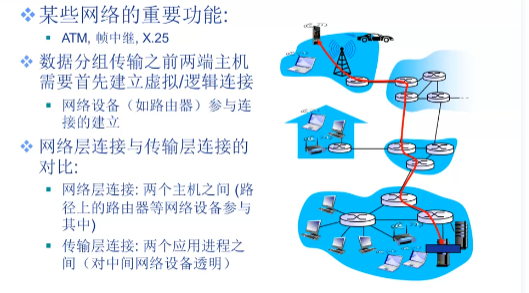

• 2、网络层核心功能-连接建立

• 网络层连接：两个主机之间（路径上所有路由器等网络设备参与其中）；
• 传输层连接：两个应用进程之间（对中间网络设备透明）；

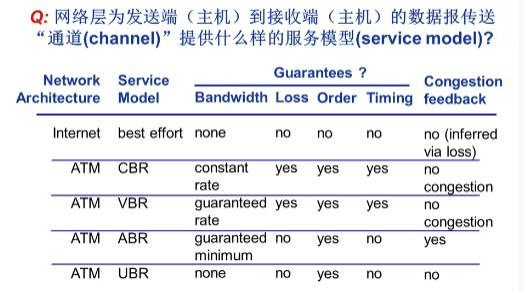

• 3、网络层服务模型

• Internet的网络服务就是尽力而为服务；
• ATM在网络层提供四种服务，分别是CBR\VBR\ABR\UBR;

• 提供两种网络层服务模型
  • 无连接服务（不预先确定路径，不同分组不同路径，—数据报网络）
  • 连接服务（路径实现确定，相同路径，—虚电路网络）

2.1.1 连接服务-虚电路网络

• 网络层是主机到主机（网络核心），传输层是端系统到端系统的；

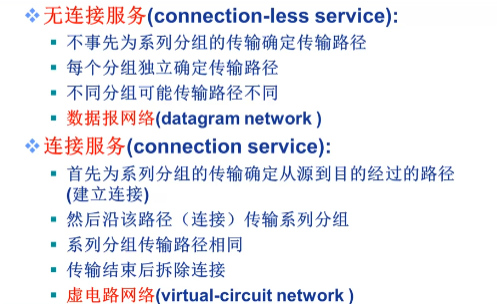

• 1、连接服务与无连接服务

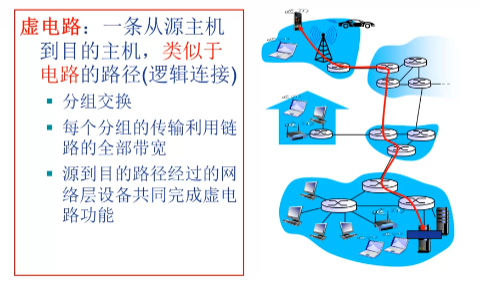

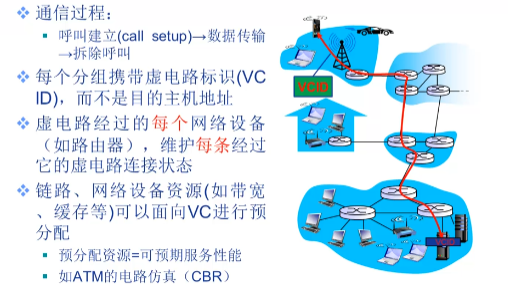

• 2、虚电路（Virutal circuits）

• 分组交换但是，建立连接，并且占用全部带宽；

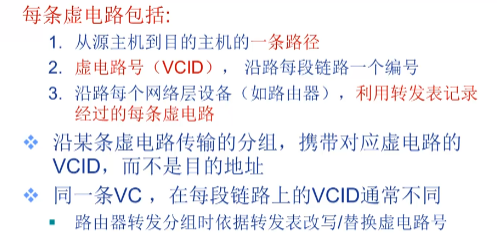

• 携带相同虚电路标识的（VCID）就会沿着相同的路径（每一个路由器都需要建立维护）进行传输；

• 3、VC的具体实现

• 由于每一段链路的带宽不同，可以提供的虚电路的数量不同，因此每一条虚电路不是全局统一的一个编号，而是沿路每段链路一个编号；
• 因此需要转发表记录经过的每条虚电路；

• 4、VC转发表

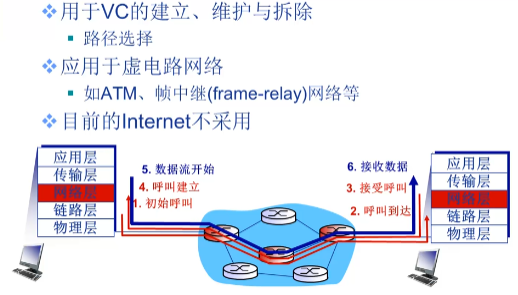

• 5、虚电路信令协议（signaling protocols)

2.1.2 无连接服务-数据报网络

• Internet网络中，采用的是数据报网络（无连接）；

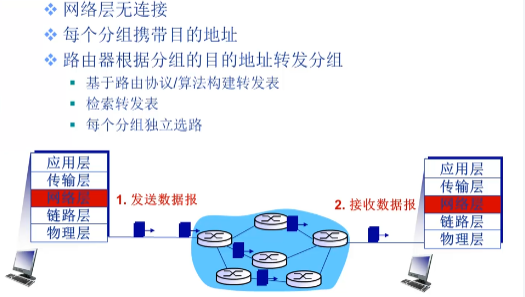

• 1、数据报网络

• 每个分组都要携带目的地址；

• 如果路由算法，更新可能会导致相同目的地址的分组走不同的路径；

• 2、数据报转发表

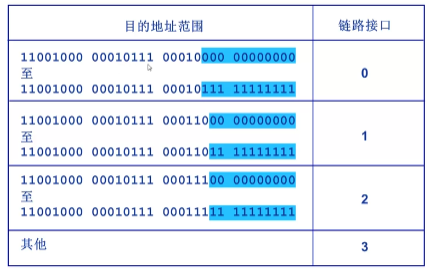

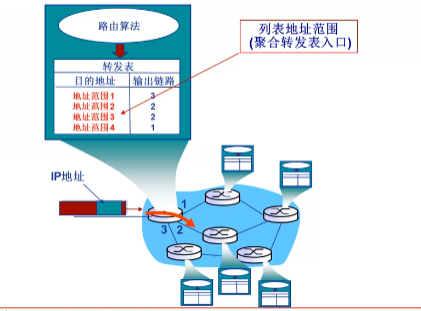

• 记录所有的IP地址是不可能的，因此转发表记录的是目的地址范围；

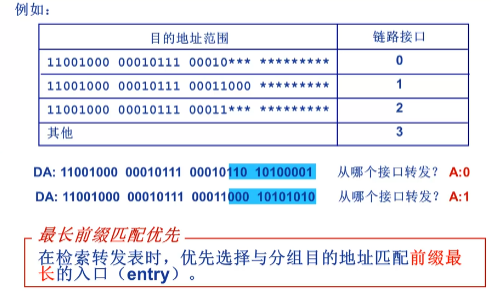

• 3、最长前缀匹配优先

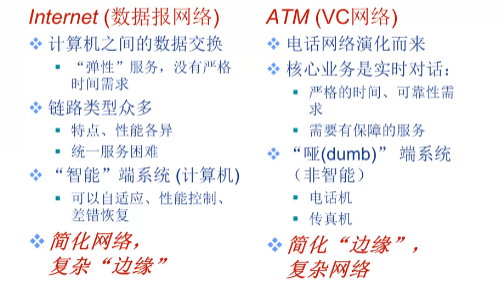

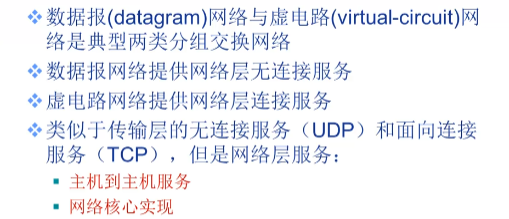

• 4、数据报网络 vs 虚电路网络


2.2 IP协议

2.2.1 IP数据报

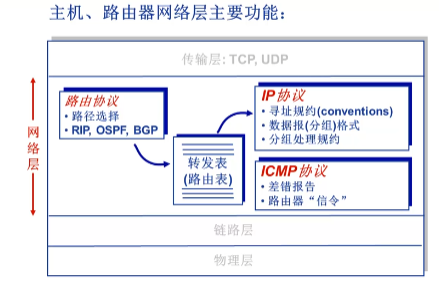

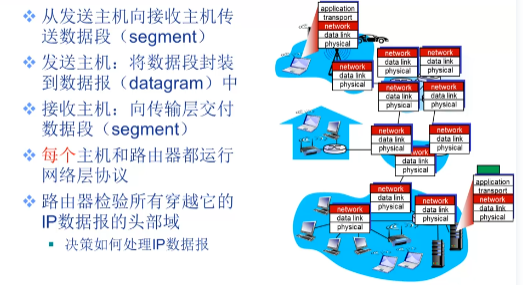

• 1、Internet网络层

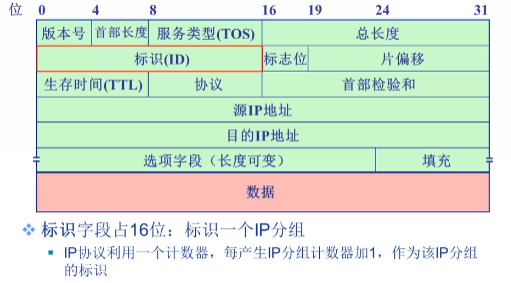

• 2、IP数据报（分组）格式

• 版本号字段占4位：IP协议的版本号；4 -> IPv4;6 -> IPv6;
• 首部长度字段占4位：IP分组首部长度；（4bit的话最大15），但是视为4字节为单位；
  • 例如：5->IP首部长度为20(5*4)字节；
• 服务类型（TOS）字段占8位：指示期望获得哪种类型的服务
  • 1998年改名为区分服务；
  • 只有在网络提供区分服务（DiffServ）时使用；
  • 一般情况下并不使用，通常IP分组的该字段（第2字节）的值为00H;

•
•
•
•
•
•
•

2.2.2 IP数据报分片

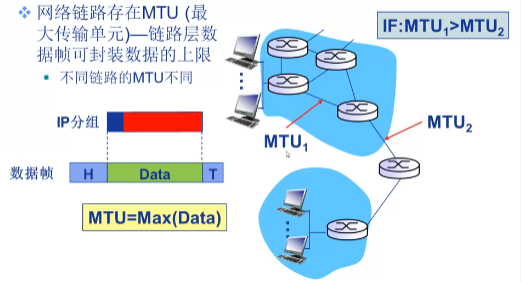

• 1、最大传输单元（MTU）

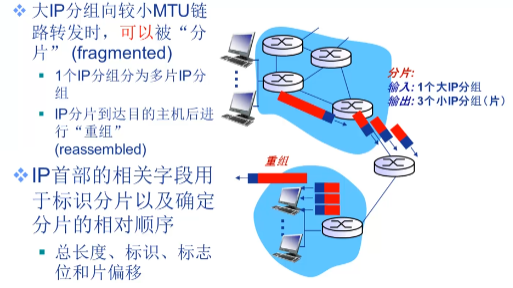

• 2、IP分片与重组

• 路由器只管分，不管装，都是统一在目的地进行重组；
• IP首部需要有字段来标识分片以及确定分片相对顺序；

•
•
• 说明前面分片的数据大小就是8字节为单位；

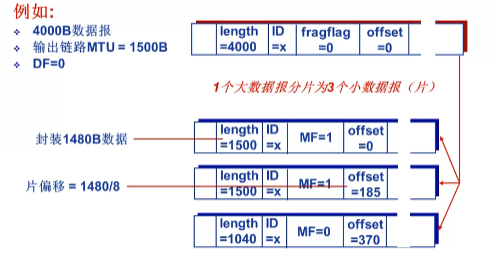

• 3、IP分片过程

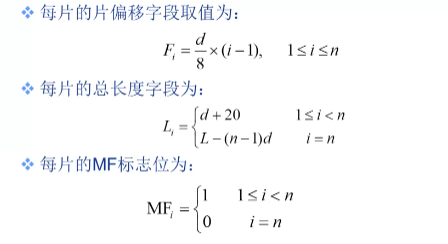

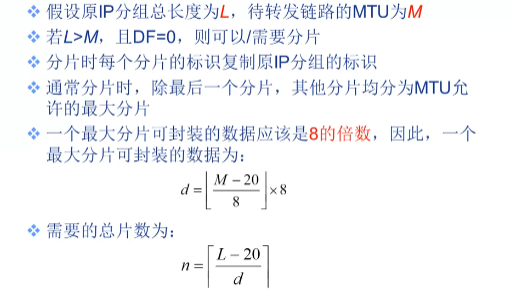

• 一个最大分片可封装的数据，向下取整后乘以8，因为片偏移量是8的倍数；
• 总片数是向上取整；（尽可能分最大片）；


• 4、例子


2.2.3 IP编址（addressing）

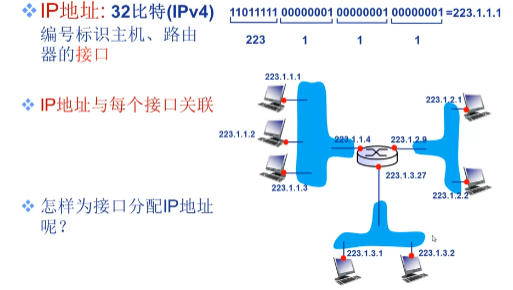

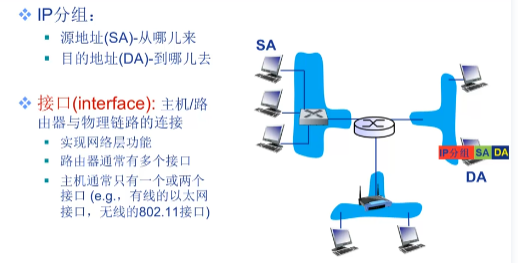

• 1、IP地址

• IP编址是针对于实现网络层功能的，交换机不在网络层而在链路层是不编址的，主要是对路由器和端系统进行IP编址；

• IP地址每8bit为一组，转换为十进制表示；
• 随意分配IP地址，会给路由转发表造成不能承受的负担；

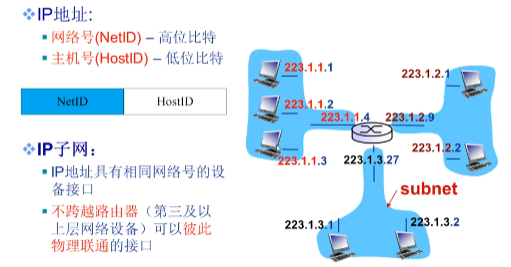

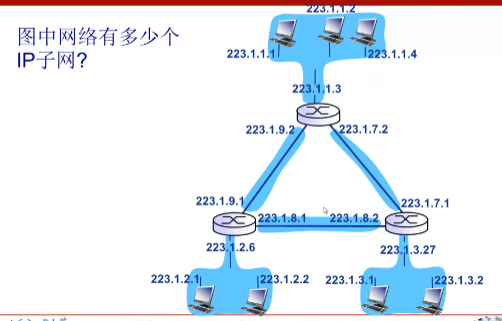

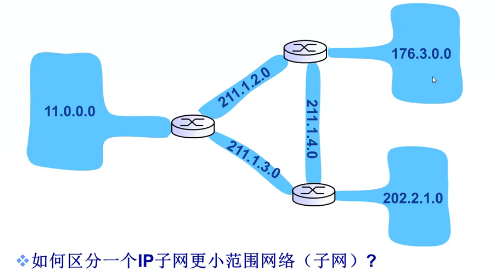

• 2、IP子网（Subnets）


2.2.4 有类IP地址

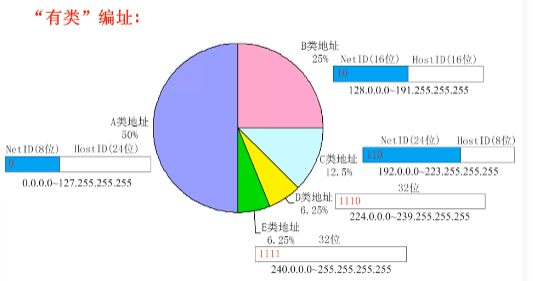

• 采用二分法（一共32位）；

• DE类就不区分主机号，就是一组主机，只作为目的地址；
• 以下分类都是对于ABC类的（有些特殊地址）；

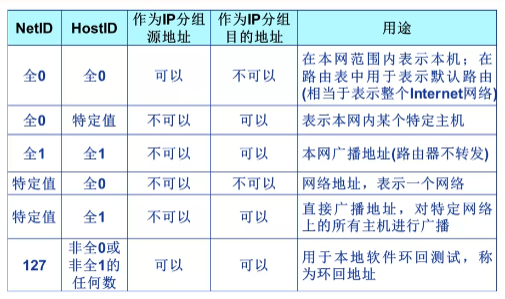

• 1、特殊IP地址

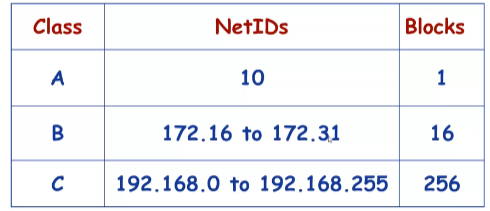

• 2、私有（Private）IP地址

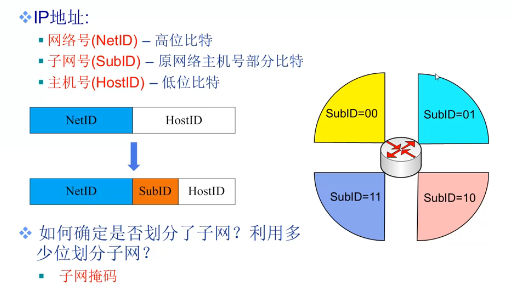

2.2.5 IP子网划分与子网掩码

• 1、子网划分

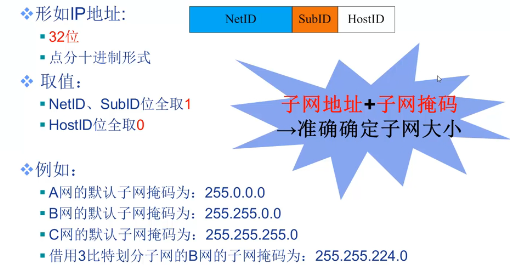

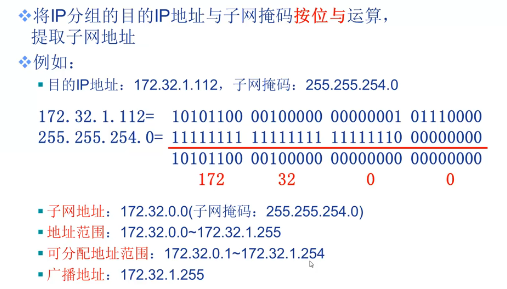

• 2、子网掩码

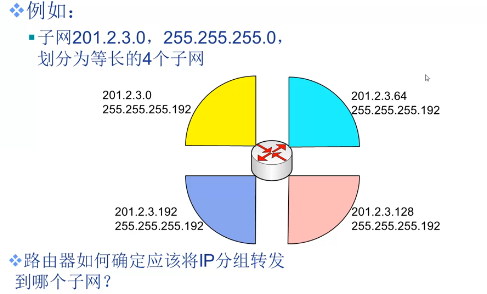

• 子网掩码，借用主机号的前两位Bit划分为4个子网，128+64=192；

• 3、子网掩码的应用

• 可分配地址范围去掉主机域全0和主机域全1的IP地址；

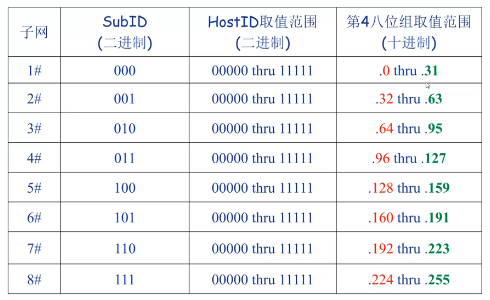

• 4、一个C类网络划分子网举例

• 当划分子网时，会造成头尾两个IP地址不能表示主机，前面红色是每个子网的子网地址，绿色是每个子网的网络地址；
• 划分子网会有一定IP地址损失，但是性能提升；

2.2.6 CIDR与路由聚合

• 子网地址+子网掩码可以准确描述一个子网；

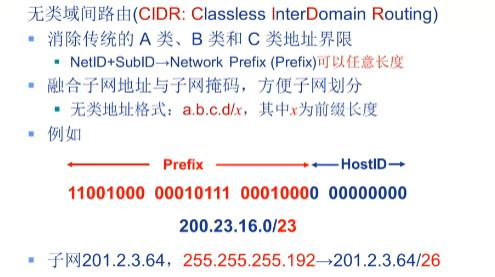

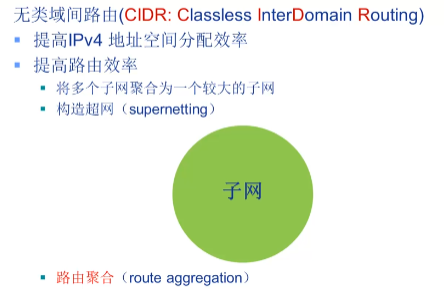

• 1、CIDR

/26表示网络前缀长度是26；

• CIDR提高地址的利用效率；
• 更大作用在于提高路由效率（将多个子网合并为较大的子网）；

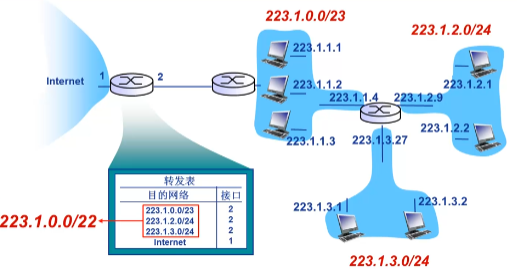

• 路由聚合

• 2、路由聚合

• 路由表大大简化；

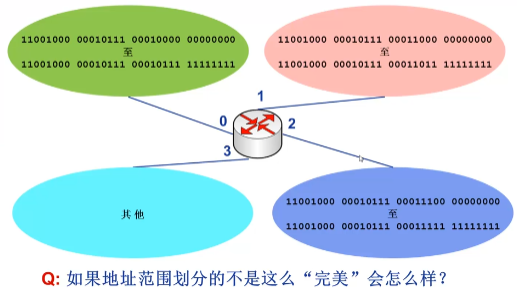

• 左侧小子网应该是连续的，且是2的次方倍数，

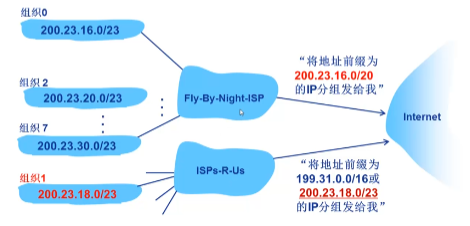

• 但是，有一个组织1，历史原因，有单独的子网在别的地方，如下方就会增加一个最长前缀匹配优先原则，避免路由黑洞的问题；

2.3 DHCP（动态主机配置协议）

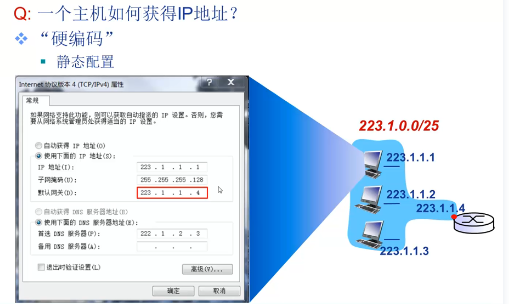

• 主机如何获取IP地址？


• 默认网关：这个子网的数据报要离开子网的时候，应该送往的接口地址
• 图中所示的路由器接口就是这个子网的默认网关；

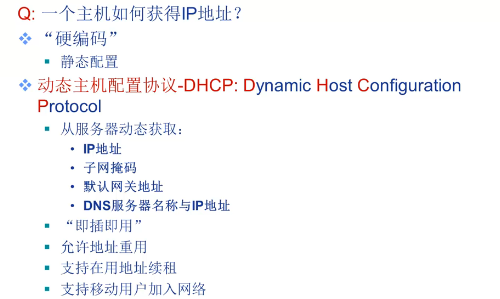

• 1、动态主机配置协议（DHCP）

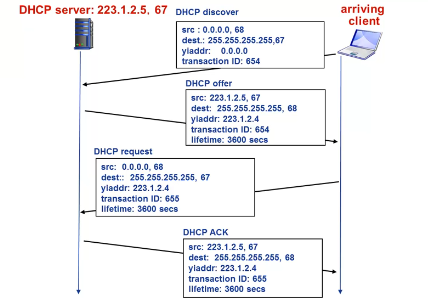

• 2、DHCP工作示例

• 0.0.0.0表示本机IP地址；255.255.255.255是广播地址；

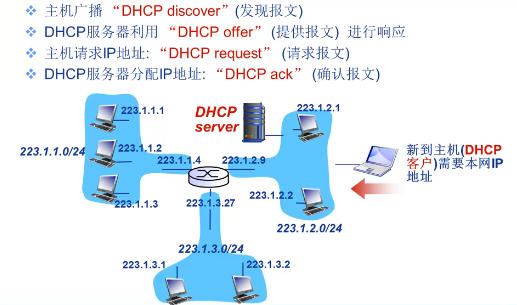

• 第一次主机发出的广播（发现报文），所有主机都可以接收到，但是只有DHCP服务器才会进行响应（提供报文）；
  • 为该主机分配IP地址；

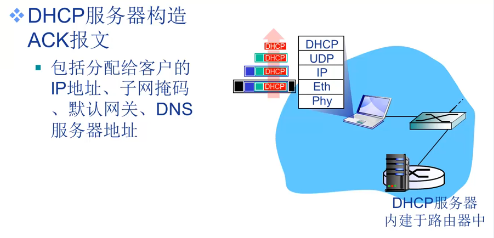

  • yladdr就是DHCP服务器给该主机分配的IP地址；
  • 这个提供报文也是通过广播地址发出去的；
• 第二次主机发出的仍然是广播，也是告知其他的DHCP服务器已经跟现在的这个链接上了；（请求报文）；
• 在DHCP服务器第二次回应之后，就确认绑定该IP地址的了；

• IP分配是有使用时间限制的；

2.4 网络地址转换（NAT）

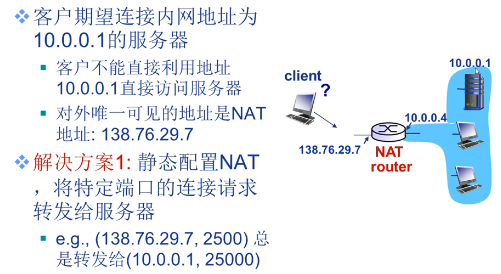

• IPv4可用于公共网络的IP地址已经分配殆尽，因此是有主机使用私有地址，这些私有地址需要通过网络地址转换NAT来进入公共互联网；

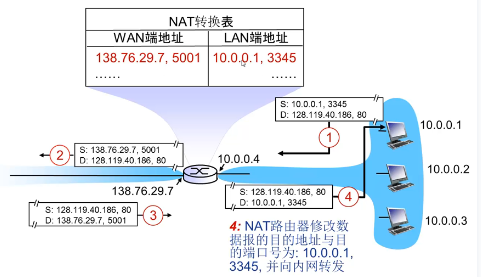

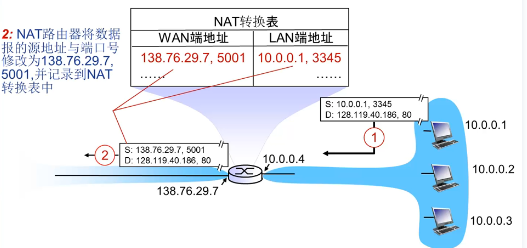

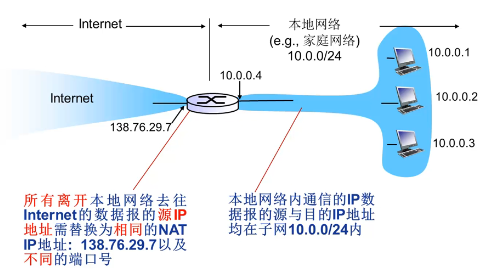

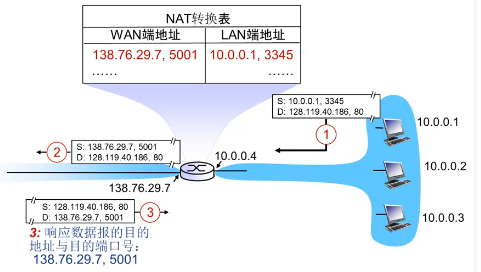

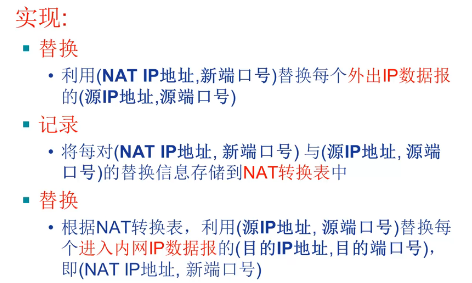

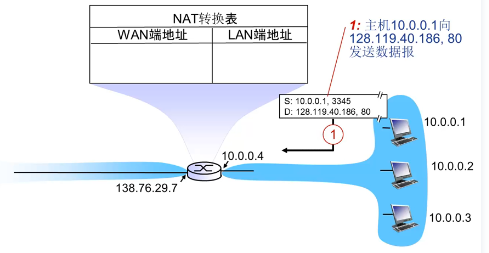

• 1、NAT转换过程

• 2、NAT存在问题

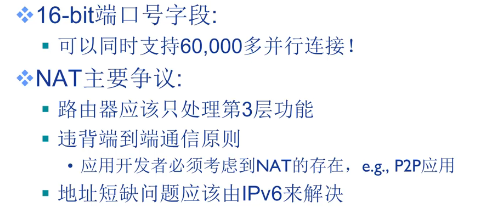

• 端口号是16bit，最多可以支持60,000多并行连接

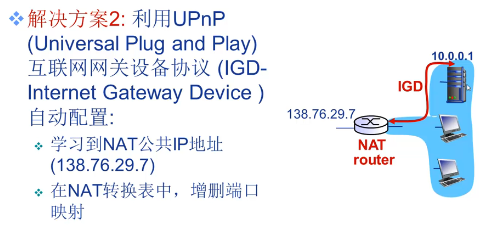

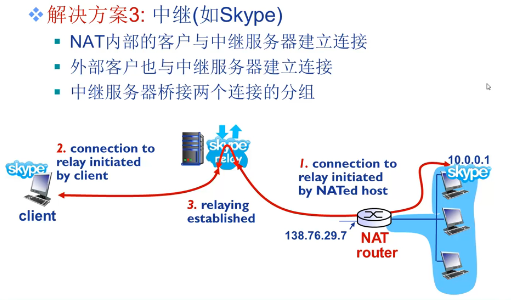

• 3、NAT穿透问题

2.5 互联网控制报文协议（ICMP)

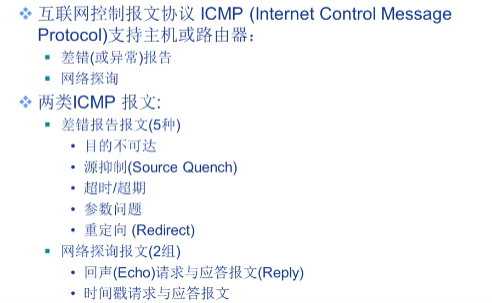

• IP协议如果发生错误，就会丢弃该分组，同时通过ICMP向主机发送差错报告；

• 1、ICMP报文

• 2、例外情况

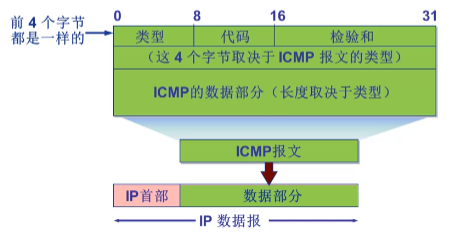

• 3、ICMP报文的格式

• ICMP报文也是要封装到IP数据报中传输的；

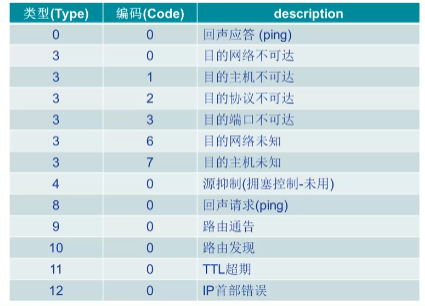

• ICMP的头部共8个字节，前4个字节是相同（类型、代码、检验和）；

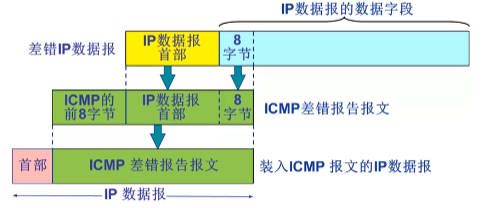

• 4、ICMP差错报告报文数据

• 5、ICMP的应用举例：Traceroute

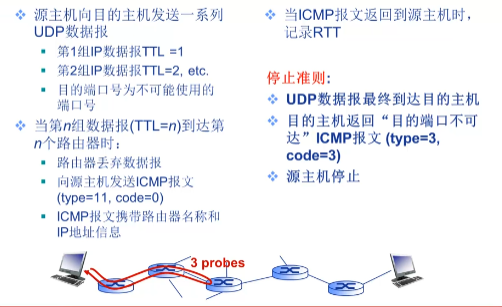

• 利用一个不存在的端口号，进行短期的路径探测；

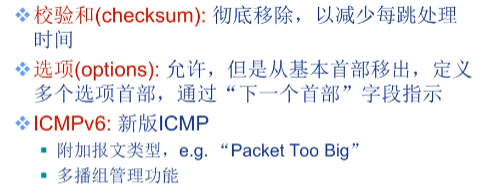

2.6 IPv6简介

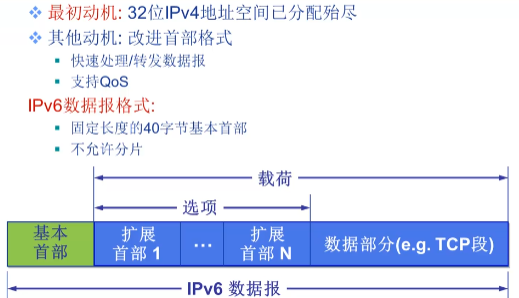

• 1、IPv6：动机

• IPv4的首部长度一般是20字节，但有可选项，所以理论上不确定；
• 路由器只需要处理基本首部，而不需要管选项中的扩展首部；

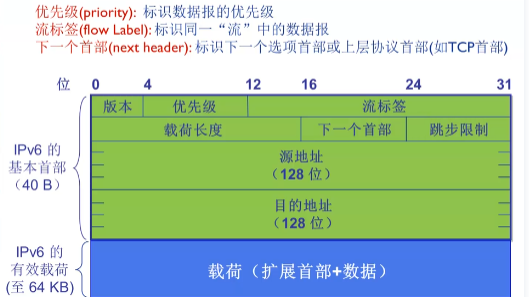

• 2、IPv6数据报格式

• "流"从一个特定主机发出到一个目的主机的一系列数据报；

• 3、其他改变 vs IPv4

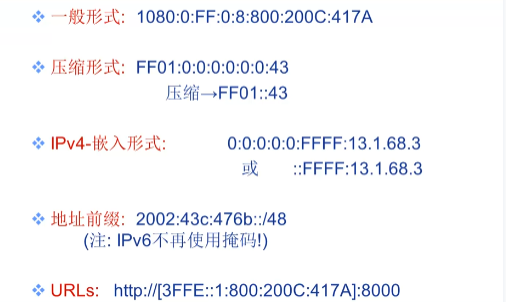

• 4、IPv6地址表示形式

• 一共是8组16进制数；冒号：连接；

• URL为了防止发生歧义，用[]之后再+端口号；

• 5、IPv6基本地址类型

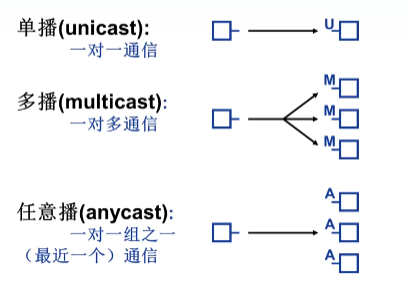

• 6、IPv4向IPv6过渡

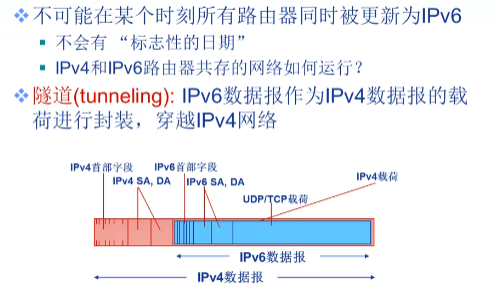

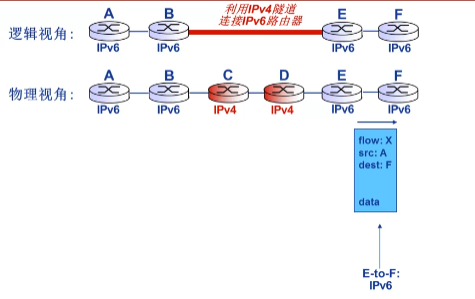

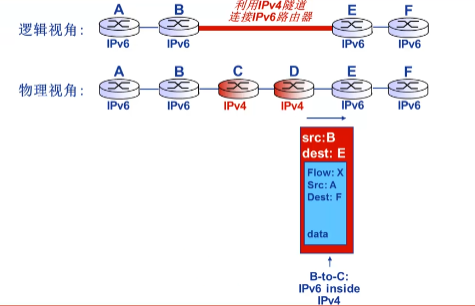

• 7、隧道（tunneling）



2.7 路由算法

2.7.1 路由与转发

• 路由算法（协议）求解确定去往目的地网络的最佳路径；

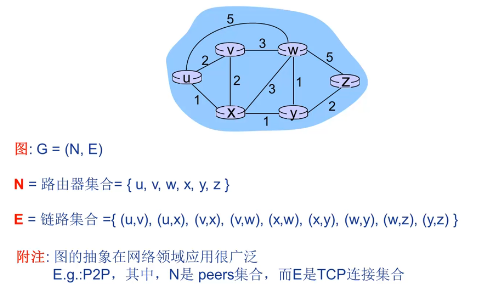

• 1、网络抽象：图

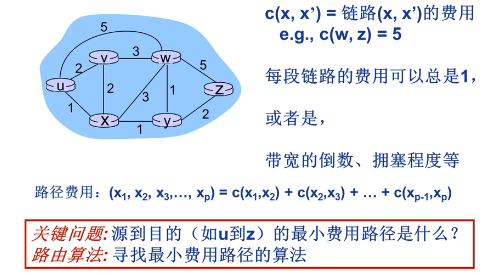

• 2、图抽象：费用（Costs）

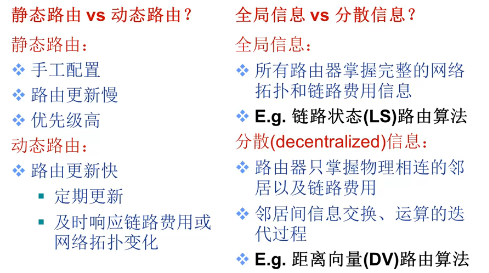

• 3、路由算法分类

2.7.2 链路状态路由算法

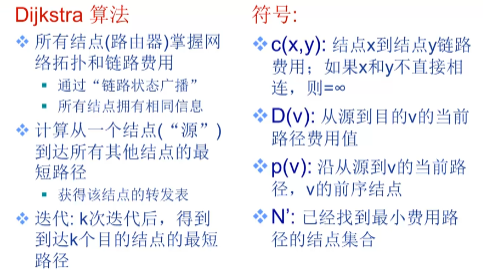

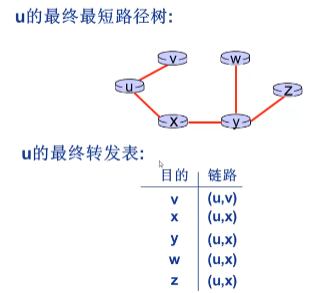

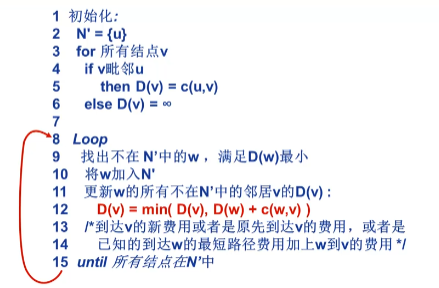

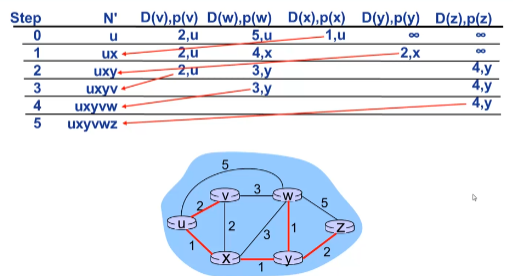

• 1、Dijkstra算法

• 2、Dijkstra算法：例1

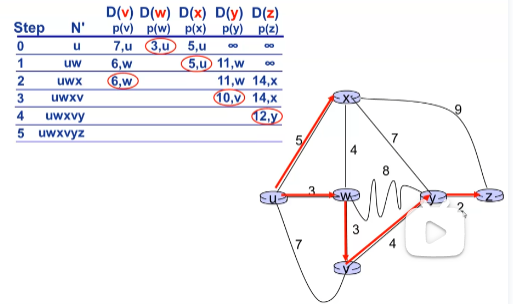

• 3、Dijkstra算法：例2

• 4、Dijkstra算法：讨论

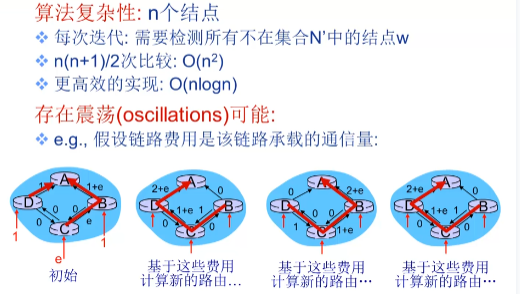

• 由于动态更新，有可能有一个数据报从B刚到D，结果路径改变，有传回B，来回反复，形成震荡；最终形成TTL变成0，分组被丢弃；

2.7.3 距离向量路由算法

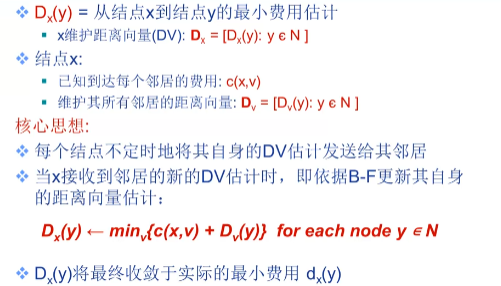

• 不需要全局信息，知道局部信息就行路由选择；（迭代）

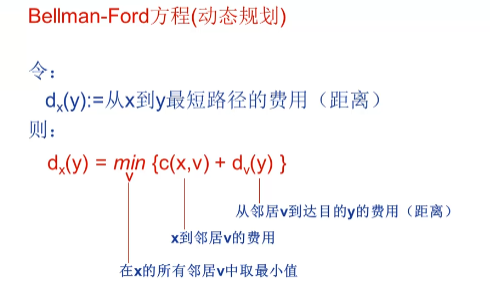

• 1、Bellman-Ford举例

• 2、距离向量路由算法

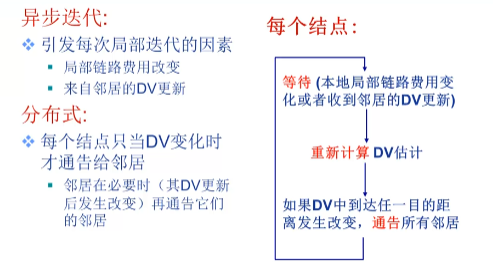

• 不是一起迭代更新，异步迭代；

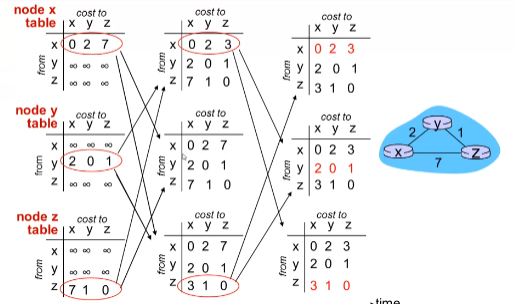

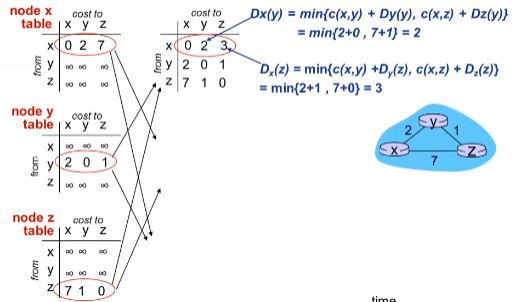

• 3、距离向量路由算法：举例

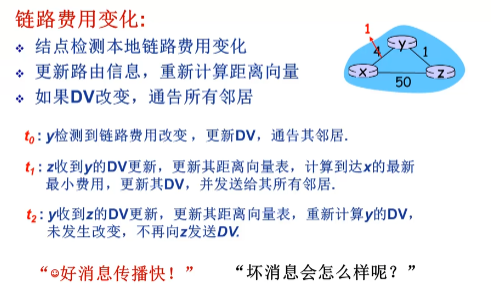

• 4、距离向量DV：链路费用变化

5、距离向量DV：无穷计数问题

• 以y和z到达x的距离。注意并没有直接变成60，因为根据之前的递推式，z到达x为5，那么min就会选择为y达到x的最小距离为5+1=6；来回反复很多次；
• 如果有环路，会出现无穷计数的问题；

• 解决方案如下：

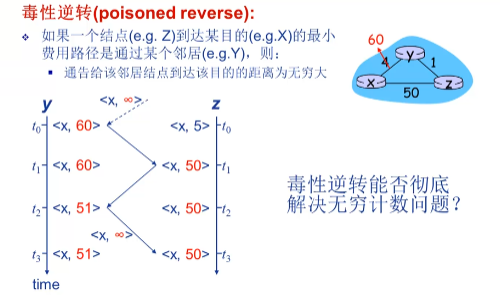

• 1、毒性逆转

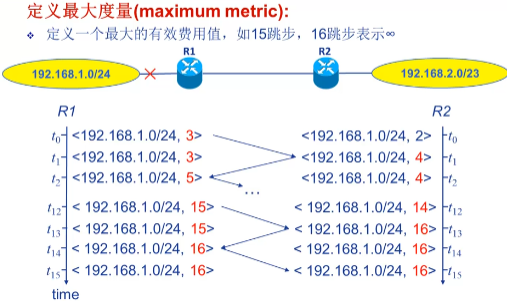

• 2、定义最大度量

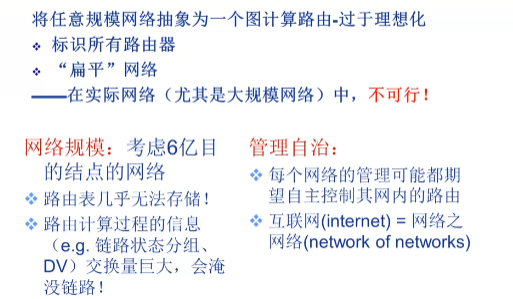

2.7.4 层次路由

• 一种路由策略；

• 1、层次路由

• 网关路由器就是连接交换不同AS之间的路由信息；
• 分为内部路由和AS之间的路由；

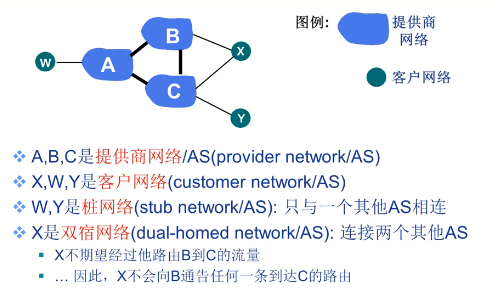

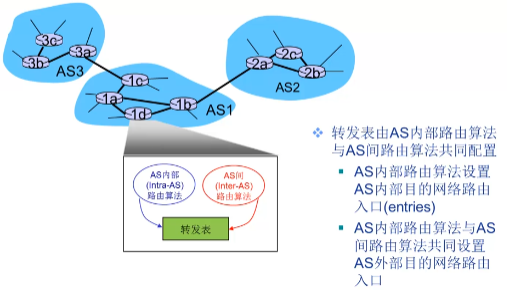

• 2、互连的AS

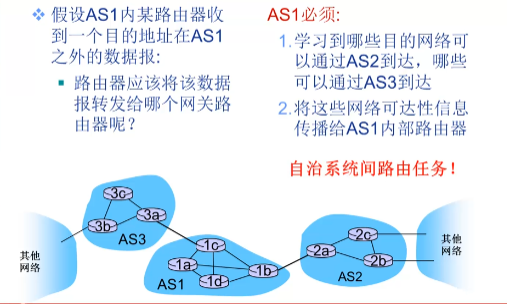

• 2、自治系统间（Inter-AS）路由任务


• 3、路由器1d的转发表设置

• 4、在多AS间选择


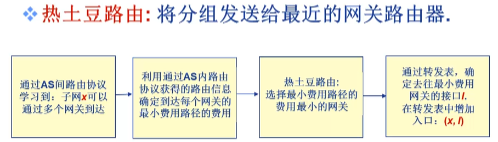

• Internet网络就是采用层次路由的方式；

2.8 Internet网络中的路由协议

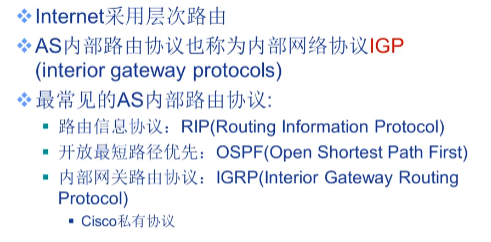

• 采用层次路由的方式；

2.8.1 RIP协议（距离向量路由）

• 1、AS内部路由

• 2、RIP协议

• 3、RIP：举例

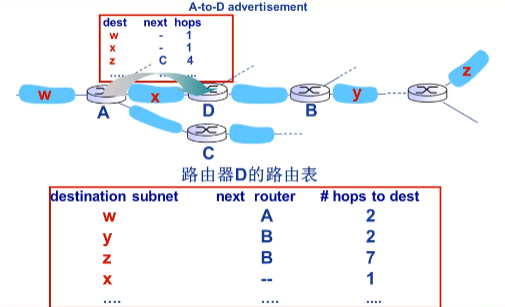

• 这里都是字母表示，实际中是IP地址+掩码；

• 4、RIP：链路失效、恢复

• 设置为16还是小网络，RIP更多适用于小型网络；

• 5、RIP路由表的处理

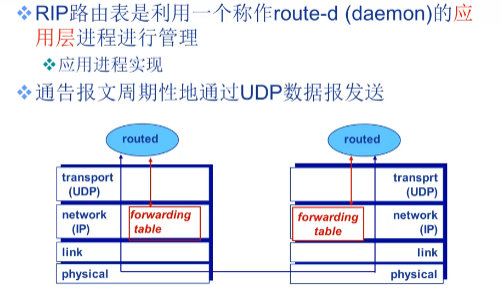

• 应用层进程实现的协议；是根据功能划分层，路由是网络层功能，因此是网络层协议；

• 路由器运行由应用层进程实现的RIP协议，那也会运行有UDP/TCP运输层协议，但是网络参考模型中，路由器只到网络层，因为上面层次的协议也是为了完成网络层的功能；路由器本身并不是端系统到端系统的；

2.8.2 OSPF协议（链路状态路由）

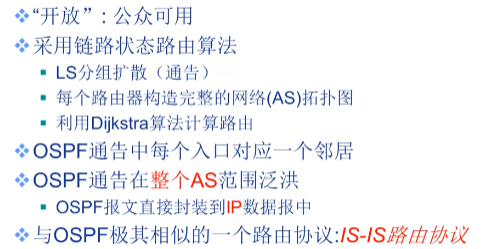

• OSPF(Open Shortest Path First)开放：公共可用
• 链路状态路由算法；

• 直接封装到IP数据报，没有经过TCP协议；

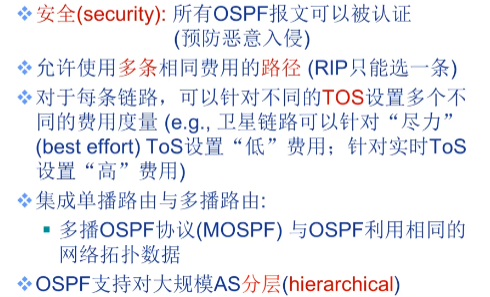

• 1、OSPF优点（RIP不具备）

• 2、分层的OSPF

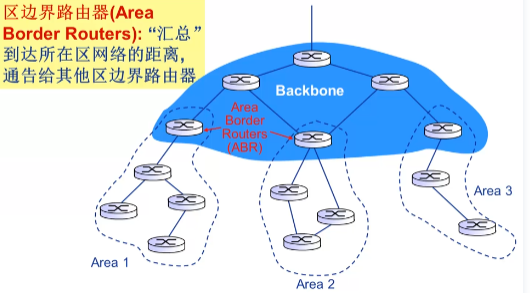

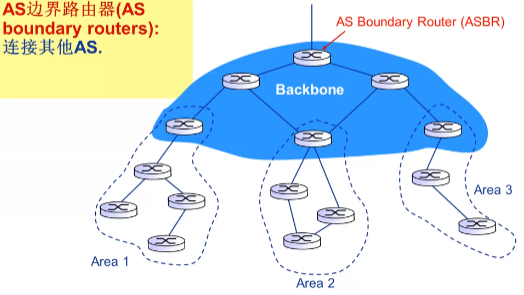

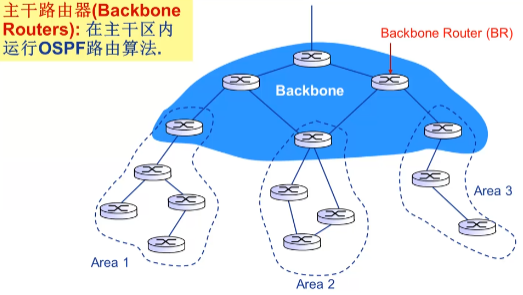

• 区边界路由器同时是一个区域的路由器也是主干网络的路由器；

2.8.3 BGP（边界网关协议）

• RIP协议是距离向量路由算法，OSPF协议是链路状态路由算法；
• Internet是采用层次化路由，而BGP就是AS（自治系统间）的路由协议

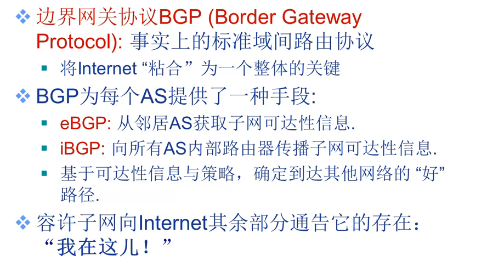

• Border Gateway Protocol，BGP,标准域间路由协议；

• 1、Internet AS间路由协议：BGP

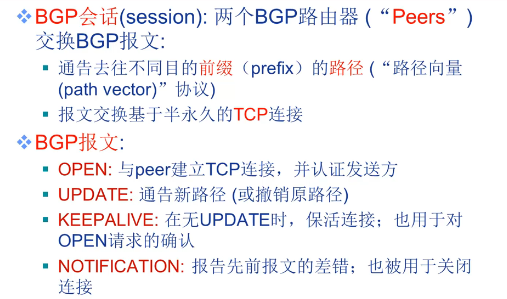

• 2、BGP基础

• BGP协议也通过应用层协议TCP进行实现；

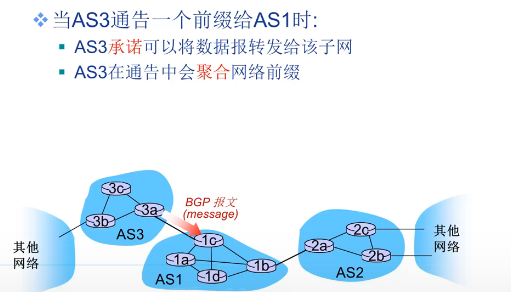

• 尽可能的进行路由聚合；

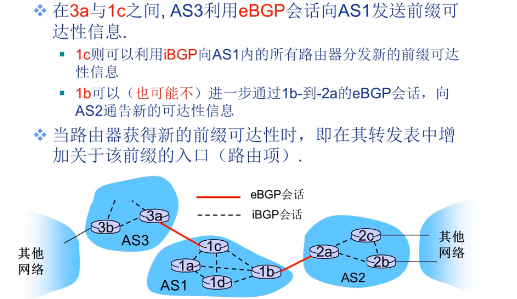

• 3、BGP基础：分发路径信息

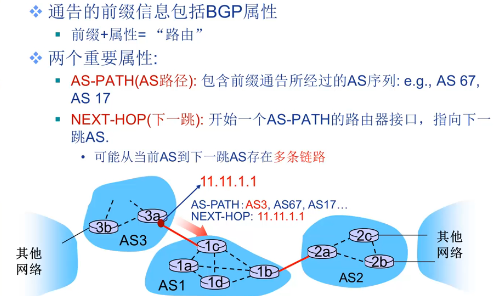

• 4、路径属性与BGP路由（route）

AS:自治系统

• 就像AS2下一个其他网络，有2c和2b两个方式，这个AS路径是相同的，但是下一跳的端口就不同，指示了具体走那一条链路；

• 5、BGP路由选择

• BGP协议是Interet中层次路由自治系统间的路由协议；

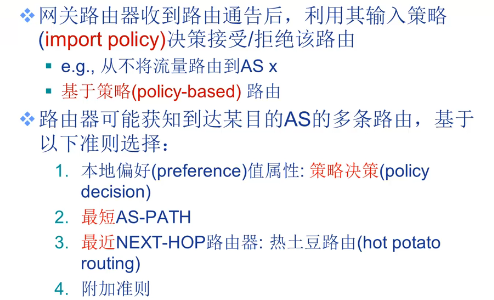

• 6、BGP路由选择策略

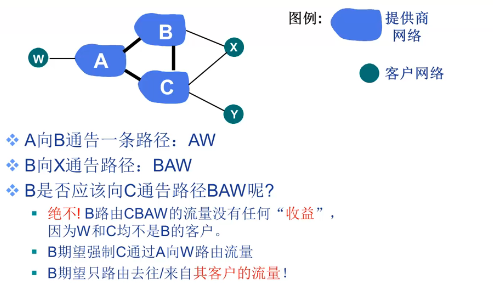

• 提供商网络只为其客户x提供相关路径；

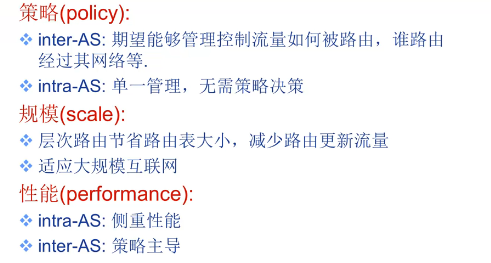

• 7、为什么采用不同的AS内与AS间路由协议？

• intra-AS,AS内的路由，纯计算最优策略，不需要考虑很多因素；
• inter-AS就需要控制如何被路由，谁路由的问题；
