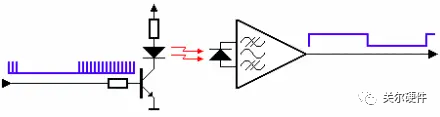

红外遥控系统的主要部分为调制、发射和接收，具体见图1所示。

图1.红外接收系统

1.调制

红外遥控是以调制的方式发射数据，就是把数据和一定频率的载波进行“与”操作，这样既可以提高发射效率又可以降低电源功耗。

调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的矩形波，这是由发射端所使用的455kHz晶振决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。

用38khz原因：

为什么用38KHZ，是因为这样可以提高红外线的抗干扰能力，避免大气中的红外线干扰。原理如下调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，发射端所使用的。

2.发射

红外线通过红外发光二极管(LED)发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同，材料和普通发光二极管不同，在红外发射管两端施加一定电压时，它发出的是红外线而不是可见光。

3.接收

人眼可见的光波是380nm-780nm，发射波长为780nm-1mm的长射线称为红外线。

接收器件主要是红外接收头，其三个引脚，分别是：VCC电源正极、GND电源负极、OUT输出端。

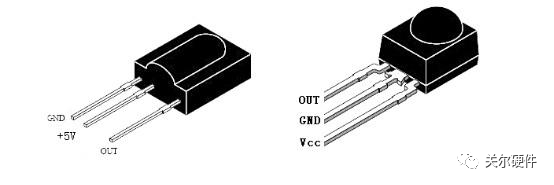

图2.红外接收头

封装一般有铁皮屏蔽（屏蔽环境的红外干扰）的以及环氧树脂塑封封装，但是形状各种各样，有贴片型、插件型，鼻梁型、草帽型、圆柱形、半球型等，不同厂家的接收头引脚顺序以及外壳形状各异。

另外，根据不同的应用场景，有专门抗WIFI干扰的红外接收头，主要是WIFI模组在发射时，WIFI信号会进入红外接收头内部，干扰信号。因此，在设计上WIFI模组与红外接收头要有一定距离的。

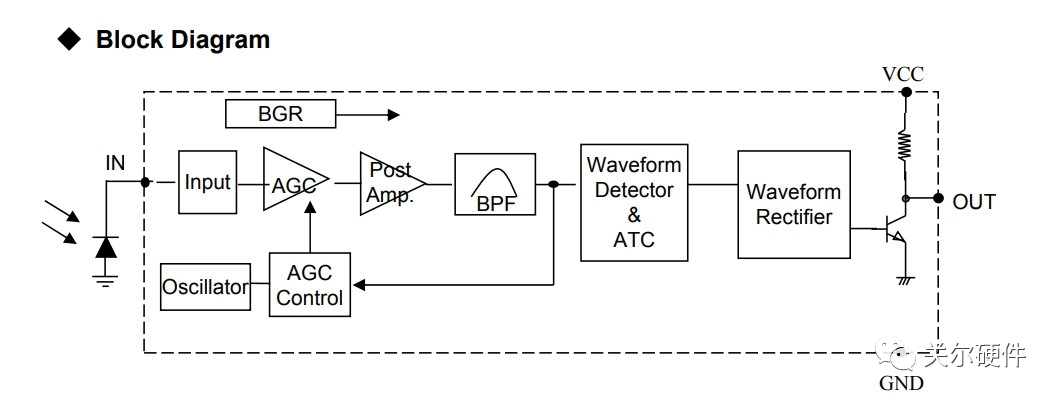

红外接收头内部：自动增益放大器、带通滤波器、解调器等。

图3.红外接收头内部框图

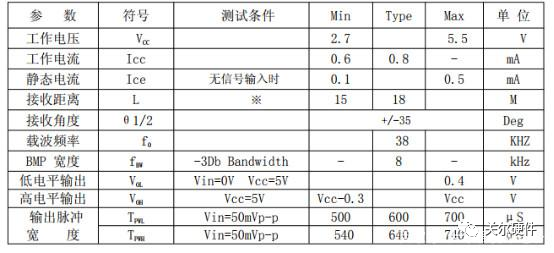

红外接收头关键参数：工作电压、接收距离、接收角度、载波频率等。

图4.红外接收头规格参数

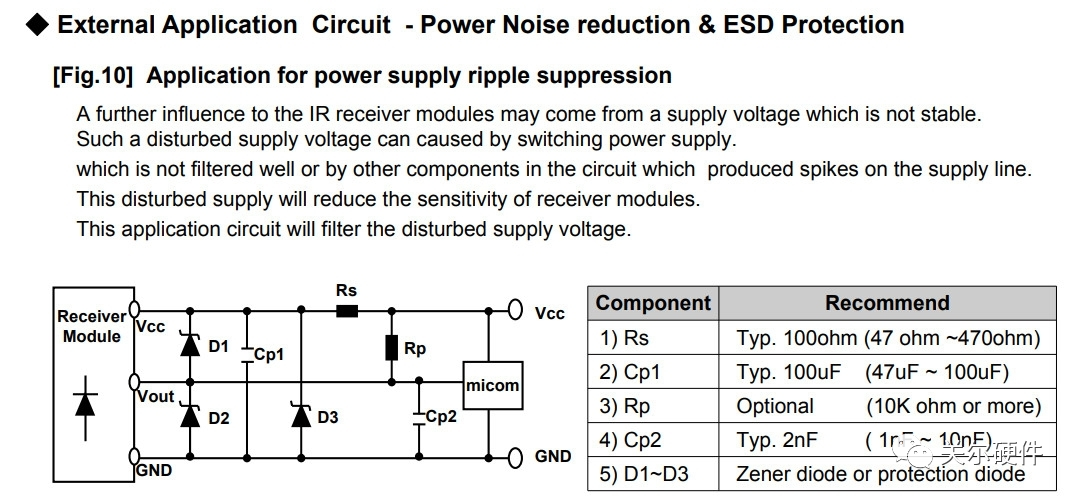

红外接收头电路设计见图5所示。电阻Rs和电容Cp1组成低通滤波器，滤除电源的高频干扰。Rp是上拉电阻，Cp2是滤波电容，保证信号稳定。

图5.红外接收头电路设计
