设计师："裸眼 3D 效果，你们客户端实现很难吗？"

自如-黄进 | 作者

承香墨影 | 编辑

https://juejin.cn/post/6989227733410644005 | 原文

Hi，大家好，这里是承香墨影！

说到裸眼 3D 效果，最先想到的就是利用 MR 实现的虚拟增强技术，例如下图就流传甚广。

但这种效果，通常需要通过 AI 或者使用 MR 再加上后期特效渲染而成。

那么有没有更简单的实现裸眼 3D 的效果呢？

自然是有。裸眼 3D 最基础的原理，就是利用「视觉差」，我们只需要让大脑误认为有层次有景深的感觉，就可以模拟出 3D 的效果。

比如一些常见的 Gif 图，就是利用 2 条辅助线，制造出裸眼 3D 的效果。

比如：

比如：

比如：

既然是利用「视觉差」可以模拟出裸眼 3D 效果，那么我们可以将 UI 视图分层，然后将不同层次的元素，按照不同的速率运动，造成伪立体的感觉，就是一种裸眼 3D 的效果。

这有点像前几年知乎 App 在启动 Banner 里实现的「视差动画」，只是它利用的是 UI 的滚动来带动元素的视差移动，而要实现裸眼 3D 还需要借助传感器，利用 SensorManager 获取到的数据，来偏移某些图层上的元素。

今天推荐一个来自自如大前端研发中心-黄进的一篇文章，讲述他在自如 App 中如何将裸眼 3D 效果应用在首页 Banner 上。

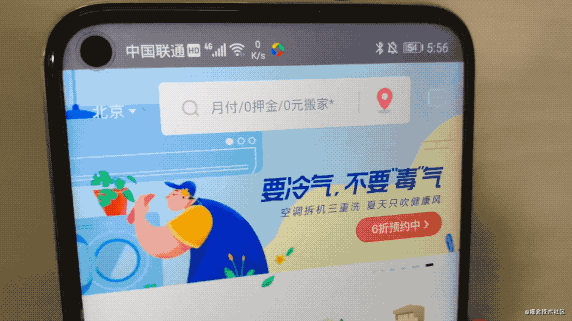

按照惯例，先上效果。

背景

移动端界面设计如此火热的今天，各类大厂的设计规范和设计语言，已经非常的成熟，我们想做一些在这套成熟的设计规范之外的尝试和创新，所以有别于传统的 Banner 交互形式，成为了我们的发力点。

设计理念

由于 App 版面空间有限，除了功能导向、阅读习惯和设计美观外，自如想在既定的框下，做一下不同的设计尝试，哪怕这种尝试只能提升用户 1% 的观感。

可能租了几年自如的房子，用了几年自如客 App，你可能也不会注意到一些小的细节。但如果哪天，作为用户的你突然发现了这个隐藏的 “彩蛋”，看到了自如在这些小细节上的用心，我相信那天你将会对自如这个品牌有更深层次的认识和理解。

裸眼 3D 技术，一般都是应用在裸眼 3D 大屏、全息投影等等比较常见的场景中。在 APP 的 Banner 上应用，的确也是一次全新的尝试。

我们通过借助移动设备上的传感器、以及自身的屏显清晰度、画面呈现，将 2D 影像转化为景深效果，以呈现出不用 "3D" 眼镜就可看到的 3D 效果。

实现方式

以下以 Android 为例，介绍一下该效果的实现方式。

分层

自如客 App 的 Banner 其实一直在创新当中，有专门注意过的同学可能知道，在裸眼 3D 效果之前，自如客 App 其实就已经实现了分层。

当时为了实现更加自然和精致的切换效果：在每个 Banner 滑入滑出的时候，底部其实会在原地进行渐显渐隐，内容会跟随手势滑入滑出。

此次为了实现 3D 效果，我们在以前分层的基础上加了一层中景，将原有的前景拆分为前景和中景。

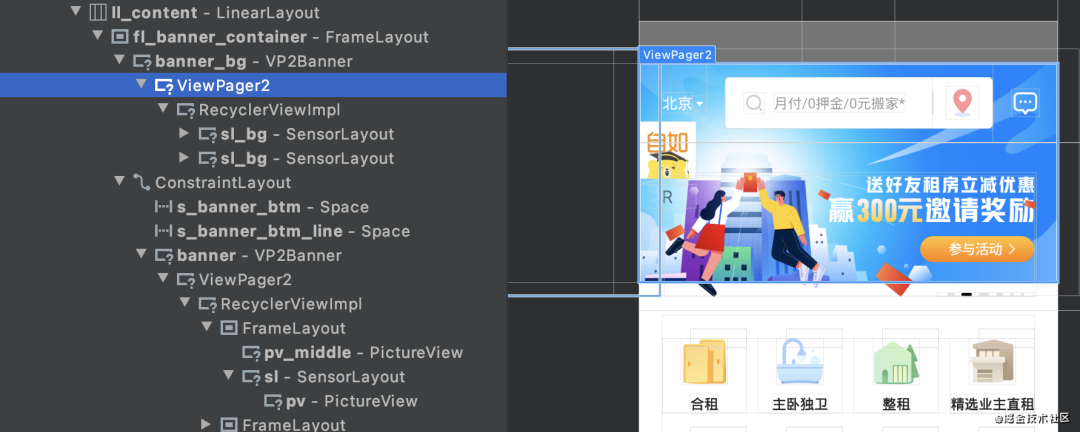

上图的 sl_bg 为背景，pv_middle 为中景，sl 为前景。

由于切换的交互，实际上 Banner 使用了两个 ViewPager 进行了联动。背景在最底层的 ViewPager 里面，中景和前景在另外一个 ViewPager 里。

跟手位移

打开自如客 App 后，用户操作设备可以明显感受到画面的错位移动，造成视觉上的景深效果。这种错位移动，其实就是借助设备本身的传感器来实现的，具体实现方式，是我们让中景始终保持不动，同时从设备传感器获取当前设备对应的倾斜角，根据倾斜角计算出背景和前景的移动距离，然后执行背景和前景移动的动作。

如下图所示：

为了使用的方便，我们封装了一个 SensorLayout，专门用于根据设备的倾斜角执行内容的位移；SensorLayout 内部的主要实现：

注册对应的传感器

mSensorManager = (SensorManager) getContext().getSystemService(Context.SENSOR_SERVICE);

mAcceleSensor = mSensorManager.getDefaultSensor(Sensor.TYPE_ACCELEROMETER);

mMagneticSensor = mSensorManager.getDefaultSensor(Sensor.TYPE_MAGNETIC_FIELD);

mSensorManager.registerListener(this, mAcceleSensor, SensorManager.SENSOR_DELAY_GAME);
mSensorManager.registerListener(this, mMagneticSensor, SensorManager.SENSOR_DELAY_GAME);

计算偏转角度

if (event.sensor.getType() == Sensor.TYPE_ACCELEROMETER) {
  mAcceleValues = event.values;
}
if (event.sensor.getType() == Sensor.TYPE_MAGNETIC_FIELD) {
  mMageneticValues = event.values;
}

float[] values = new float[3];
float[] R = new float[9];
SensorManager.getRotationMatrix(R, null, mAcceleValues, mMageneticValues);
SensorManager.getOrientation(R, values);

values[1] = (float) Math.toDegrees(values[1]);

values[2] = (float) Math.toDegrees(values[2]);

通过重力传感器和地磁场传感器，获取设备的偏转角度

根据偏转角度执行滑动

if (mDegreeY <= 0 && mDegreeY > mDegreeYMin) {
  hasChangeX = true;
  scrollX = (int) (mDegreeY / Math.abs(mDegreeYMin) * mXMoveDistance*mDirection);
} else if (mDegreeY > 0 && mDegreeY < mDegreeYMax) {
  hasChangeX = true;
  scrollX = (int) (mDegreeY / Math.abs(mDegreeYMax) * mXMoveDistance*mDirection);
}
if (mDegreeX <= 0 && mDegreeX > mDegreeXMin) {
  hasChangeY = true;
  scrollY = (int) (mDegreeX / Math.abs(mDegreeXMin) * mYMoveDistance*mDirection);
} else if (mDegreeX > 0 && mDegreeX < mDegreeXMax) {
  hasChangeY = true;
  scrollY = (int) (mDegreeX / Math.abs(mDegreeXMax) * mYMoveDistance*mDirection);
}
smoothScrollTo(hasChangeX ? scrollX : mScroller.getFinalX(), hasChangeY ? scrollY : mScroller.getFinalY());

mDegreeX 即为第二部中获取的偏转角度，mDegreeXMin 和 mDegreeXMax 为 X 轴可发生偏转位移的角度的最大值和最小值，mYMoveDistance 即为 Y 轴上的最大偏移距离（围绕 X 轴发生旋转，视图会沿 Y 轴上发生位移）；Y 轴上的偏转同理；就算好 X 轴和 Y 轴的偏移距离后，使用 scroller 进行滑动；

实现总结

读到这里，相信大家已经基本了解了这套 Banner 的实现方案。

Android 端在布局上进行了分层，中景位置不变，借助重力传感器和地磁场传感器获取偏转角度，根据角度使背景和前景进行错位移动。iOS 端的实现原理也基本一致，不再赘述。

墨影小结

正如文章开头讲的，利用「视觉差」实现裸眼 3D 效果，最重要的就是 2 点：

• UI 视图分层；

• 利用传感器（SensorManager）让不同层次的元素，规律移动；

关键代码已经在文内展示，有兴趣的可以自己动手实现。再给自己加一个新的封装要求就更好了。例如何封装不同图层元素显式位置的规则，以适应设计师频繁的替换元素而无需修改代码。
