Eclipse插件ObjectAid(UML画图工具)

转载 2017年06月01日 20:50:47

安装ObjectAid

Eclipse 插件ObjectAid(http://www.objectaid.com/) UML Explorer 可以用来创建 UML 图,帮助快速理解代码。

ObjectAid 安装分为:在线安装和离线安装,我这里采用离线安装。 可以到CSDN下载频道来下载ObjectAid,下载链接如下,下载完毕后解压到指定文件夹。

ObjectAid下载

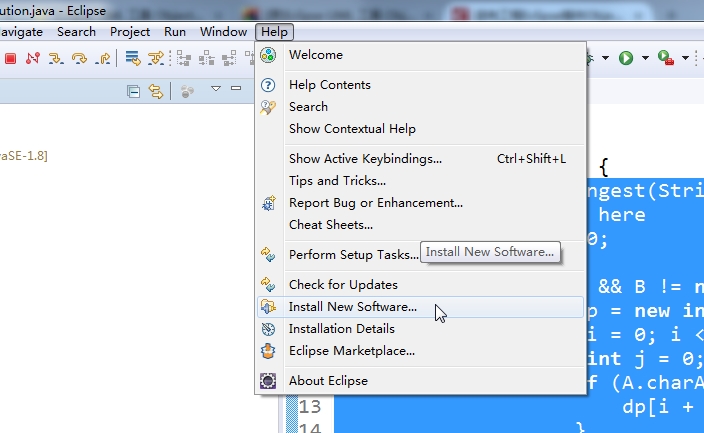

这里写图片描述
这里写图片描述

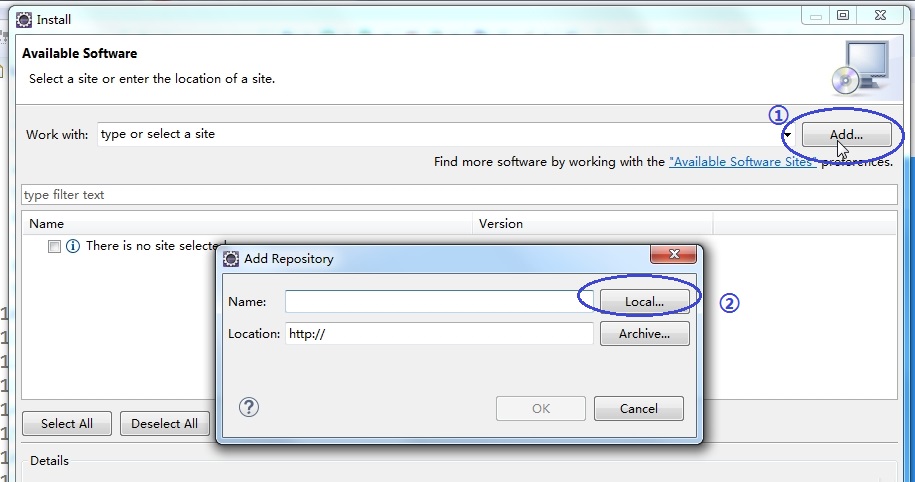

点击Local,选中解压在桌面上的ObjectAid安装文件,点击next 直到安装完成。

使用 ObjectAid

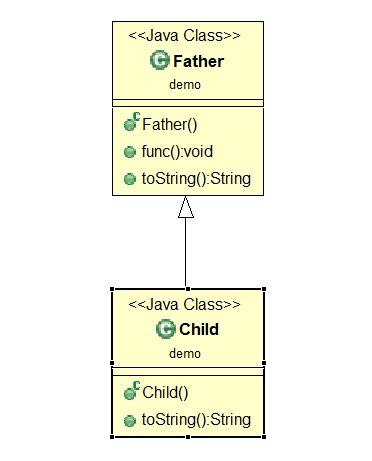

对某一 Project,选择 New -> Other -> ObjectAid UML Diagram -> Class Diagram -> Next,在弹出的界面输入相应的名字。在弹出的界面鼠标右键,Add -> Java Classfier,即可添加相关的类(在输入框输入类名寻找)。

这里写图片描述

使用方法:http://blog.sina.com.cn/s/blog_4ba5666e0102vc6y.html

原文地址:https://my.oschina.net/keyven/blog/856594
