Eclipse UML 插件: ObjectAid UML Explorer

比较了众多UML插件之后，发现还是 ObjectAid 最好用。

推荐离线安装，离线包我已经上传到csdn下载频道，可以免费下载  点击打开链接

安装比较简单，选择 Help --> Install New Software --> Add --> Archive --> 选择下载的zip包，不用解压

                                  --> 一直下一步，直到提示重启（友情提示：安装过程中比较慢，耐心等待）--> 自动重启

安装成功，File --> New --> Other... --> 多出一个 ObjectAid UML Diagram

使用方法：在工程任一目录下， New --> Other... --> ObjectAid UML Diagram --> Class Diagram

                  在 Name 下面有一个选项，勾选后会把类图自动保存为一张图片，每次保存都是自动刷新噢~

打开生成的 XXX.ucls 文件，将需要画类图的类拖到其中即可！

你会发现有一些接口、基类没有自动生成，这时候在具体的类图点击右键 --> Add --> Associated --> 点击想添加的基类或者接口即可！

画出来的类图很不错~

还能画时序图，但是需要 license ，去官网注册账号就可以~    ObjectAid 官网   里面有详细提示~

按照提示，注册账户，获取试用license，好像能获取两次，每个license能用一个月。

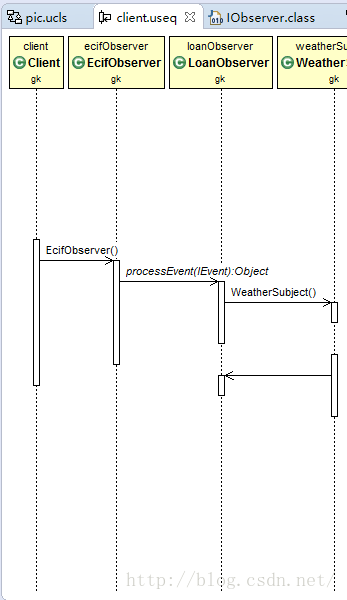

然后就能画时序图了，确实能画，功能还不错~

最后提示：Window --> Preferences --> ObjectAid  ，可以配置一些基本的选项，并且添加license

                 也可以修改底色，修改字体等等

修改后：
