51单片机如何静态点亮数码管？

PRC0412

于 2024-12-29 18:04:58 发布

阅读量950

点赞数 12

分类专栏：嵌入式文章标签：嵌入式硬件

本文链接：https://blog.csdn.net/prc0412/article/details/144805529

版权

嵌入式专栏收录该内容

1 篇文章

订阅专栏

一、硬件分析

1.1 数码管

数码管就是一种特殊的发光二极管，它的外观和原理图是这样的：

每个“8”字的亮灭都由A~DP八个阳极引脚和一个阴极引脚控制。

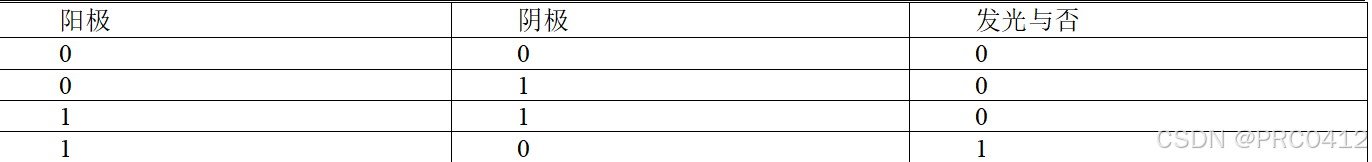

一个发光二极管本身就是一个半导体，这就相当于电路中的“单向阀”：电流流入二极管的方向是阳极，流出的方向被称为阴极；反之则不能导通。如果我们将阳极和阴极做为解释，将二极管发光与否做为命题逻辑的真值，那么我们就有下面这张真值表：

1.2 最一般的点亮逻辑

1.2.1 阳极的连接

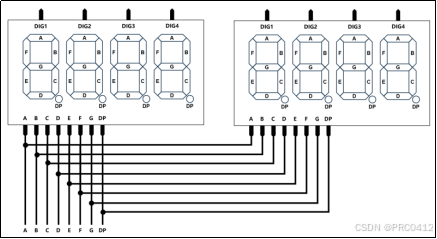

如上所示是两个数码管放在一起，按照最一般也是最自然的链接逻辑，我们只要将16个阳极引脚逐个连接到单片机上就差不多了。事实上这也确实行得通，但是单片机的引脚资源是极为珍贵的，我们能不能想想什么办法省略一些引脚同时还能实现我们的需求呢？

既然我们的需求只是点亮一位数字就好了，那么我们不妨将所有阳极都接在一起（如上所示），这样就一举省去了8个引脚。不过这样一来，所有的八个数码管都将同时显示同一个数字（因为此时我们假设阴极接地，即为0）。

1.2.2 阴极的连接

接下来，根据上面的真值表，我们想让哪位亮，就将阴极置为0就可以了。

假如我们现在的需求是让第二个数码管的第二位显示5，阳极的输入首先肯定应当是1111 1011；如果此时将阴极单纯接地，那么所有数码管上的数字都将显示5。为了达成某1位显示数字，其他不显示的效果，我们只要让阴极为1111 1011就可以了。

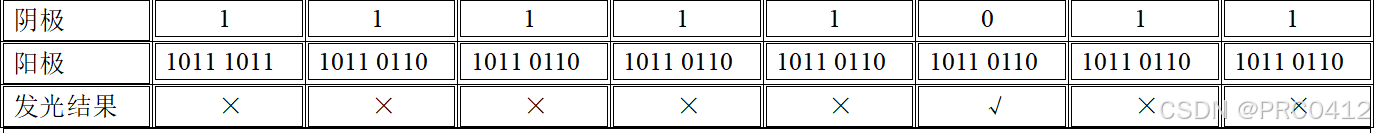

通过上面的梳理，因此我们可以得到下面这张表：

那么阴极该怎么和单片机连接呢？按照最一般也是最自然的想法：当然是把八个阴极引脚逐个和单片机的引脚相连啦！这种方法当然是正确的，也可以实现需求，但是这还是对引脚的极大浪费。

因为我们的需求十分简单：只需要让某一位亮就可以了，因此借用38译码器就可以实现这个功能：

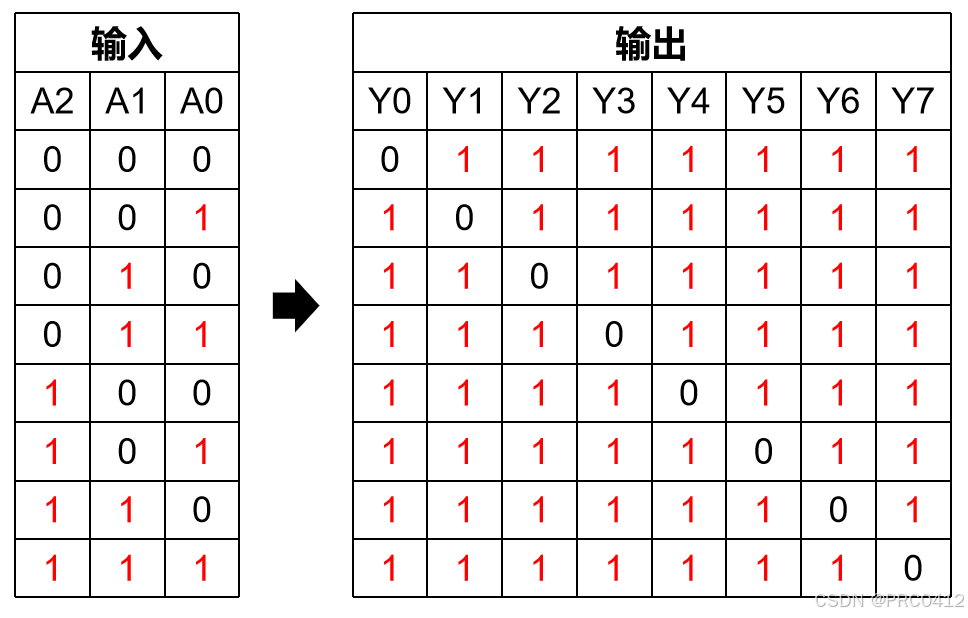

上面是38译码器的真值表，也就是说，现在我们只需要使用3个单片机的引脚就可以操纵阴极了！

总结：阳极控制段选，阴极控制位选。这个逻辑就相当于先让所有数码管显示5（段选），然后再让某个数码管单独亮就可以了（位选）。

二、代码编写

2.1 了解引脚

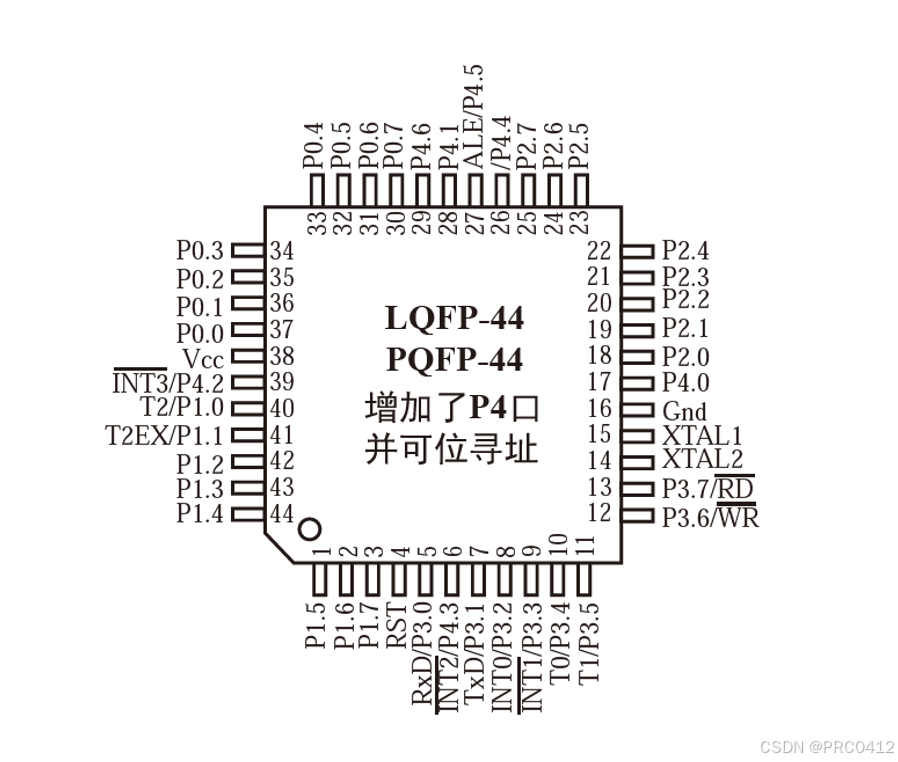

在编写代码前我们需要了解单片机的哪8位引脚控制阳极，哪3位控制阴极。

通过观察原理图（这里就不发了）发现： P00~P07控制阳极，P13~P15控制阴极。

这样就好办了。

2.2 编写代码

我们试试编写下面的例子：

根据上面的分析，单个数码管只有bc引脚为1，其余都为0，因此段选为：0110 0000。位选则是：1111 1110。根据38译码器的真值表和段选对应的引脚，按照最一般的思路，我们可以给逐个引脚赋值，因此可以得出下面的C代码：

#include <STC89C5xRC.H> // 包含 STC89C52 的头文件

#define SMG_EN P36

// 增加自定义类型，简化代码编写
typedef unsigned char u8;
typedef unsigned int u16;


void main() {
    // 打开数码管总开关
    SMG_EN = 0;

    //段选代码
    P00=0;
    P01=1;
    P02=1;
    P03=0;
    P04=0;
    P05=0;
    P06=0;
    P07=0;

    //位选代码
    P13=1;
    P14=1;
    P15=1;

    // 卡住程序
    while (1);
}

烧录运行，哇哦，真的和上面一模一样诶~ 但是这还不够，如果我们将需求稍微修改一下成第三个数码管给我显示4，这个代码就不能用了，有没有什么通用的办法呢？

.2.3 代码的优化

这个过程初看起来好像没有什么逻辑，但是这有点像给你一个数列让你找通项公式一样，我们需要发现其中的某些规律。

2.3.1 段选的规律

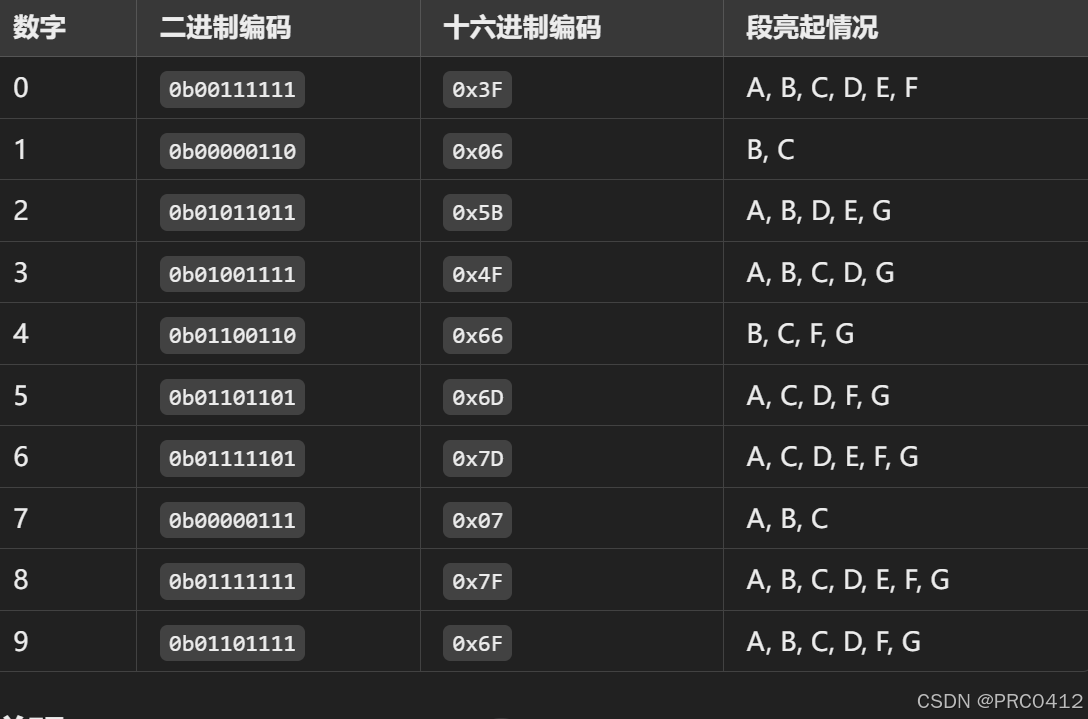

所谓段选的规律，就是在问：十进制的0~9，对应到单个数码管的段选的二进制是多少？很容易就可以得到下面这张表：

这就是所有可能的情况了，我们不妨将这些情况写到数组里面：

unsigned char digit_codes[10] = {
    0x3F, // 数字 0
    0x06, // 数字 1
    0x5B, // 数字 2
    0x4F, // 数字 3
    0x66, // 数字 4
    0x6D, // 数字 5
    0x7D, // 数字 6
    0x07, // 数字 7
    0x7F, // 数字 8
    0x6F  // 数字 9
};

非常巧的是，段选的数字和下标是一致的，比如a[0]所要显示的数字就是0！当然，这里元素选用16进制数的原因是因为一个完整的16进制数是由8个2进制数构成，而我们这里由8个引脚做为阳极，那么这里用16进制数恰如其分。而unsigned char 类型在 C 语言中通常是 8 位，因此这里使用的是unsigned char 类型的数组。

更巧的是，51单片机的通用接口是由P1~P4四个端口组成，每个端口有8个引脚，因此，我们直接对P0端口操作就可以了！

2.4 位选的规律

位选的规律入下所示：

从真值表可以看出，当我们想要第一个灯亮，即输入0，其3个引脚是000，巧的是0对应的二进制也是000；同理想要第二个灯亮我们要输入1.其二进制和引脚电平都是010、以此类推，最后一个灯亮需要输入7，其二进制和引脚电平也正好是111。

如此一来，我们只要输入十进制下的0~7，经过38译码器的转换得到8位阴极位选码，最后将这个位选码和段选码做运算就可以了。

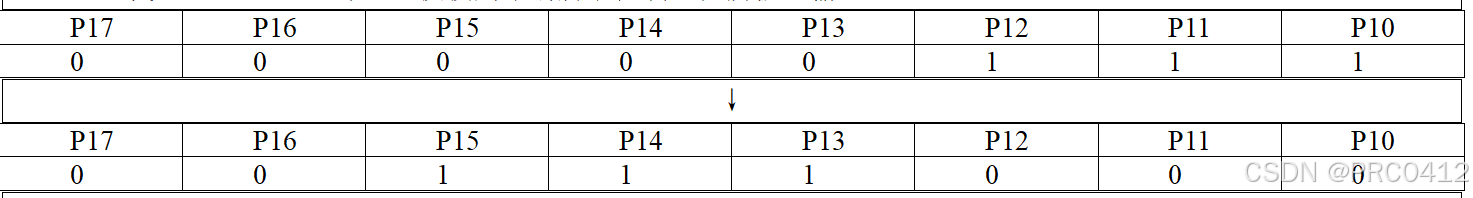

关键是，P1端口也有8个引脚，我们只用到了其中的P13、P14、P15，如果我们单纯输入10进制的7，它的二进制是0000 0111，而不是我们想要的0011 1000，这该怎么办呢？换言之，我们想要下面这样的数据形式才能正确操纵P13、P14、P15引脚：

观察原数据00000111和需要的数据00111000，我们发现，只要将原来的数据向左移位3位即可。

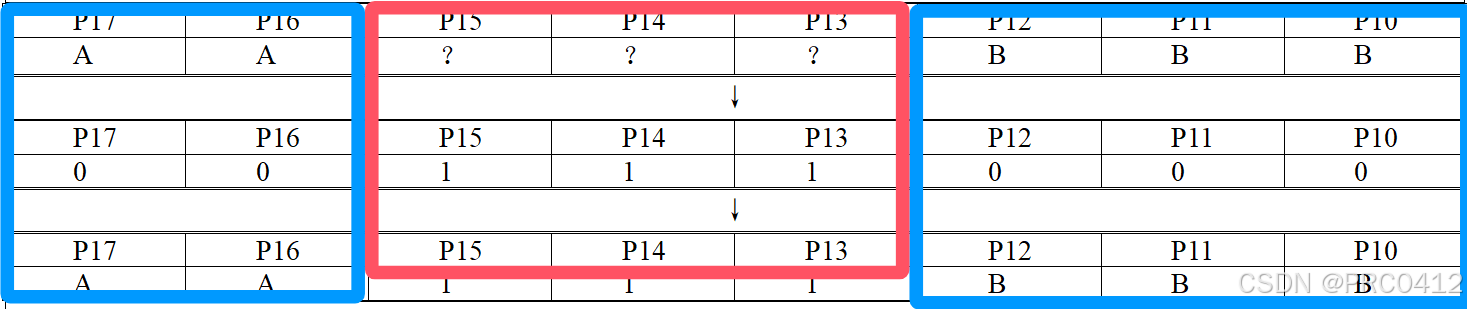

但是仅仅左移是不够的，我们希望左移之后的P15、14、13能够覆盖原数据，而其他的位不变，如下所示：

也就是说，我们希望只取上面红框中的数据覆盖到原来的P1端口的数据上，这样其他引脚的数据（蓝色框中所表示的）就不会发生变化，应该怎么做到呢？

我们可以先设法将P1端口的P15、P14、P13都先设置为0，即令P1=AA???BBB与11000111做与运算得到AA000BBB，因为任何数和1做与都是任何数本身，然后再和移位后的数字做或运算就可以了。

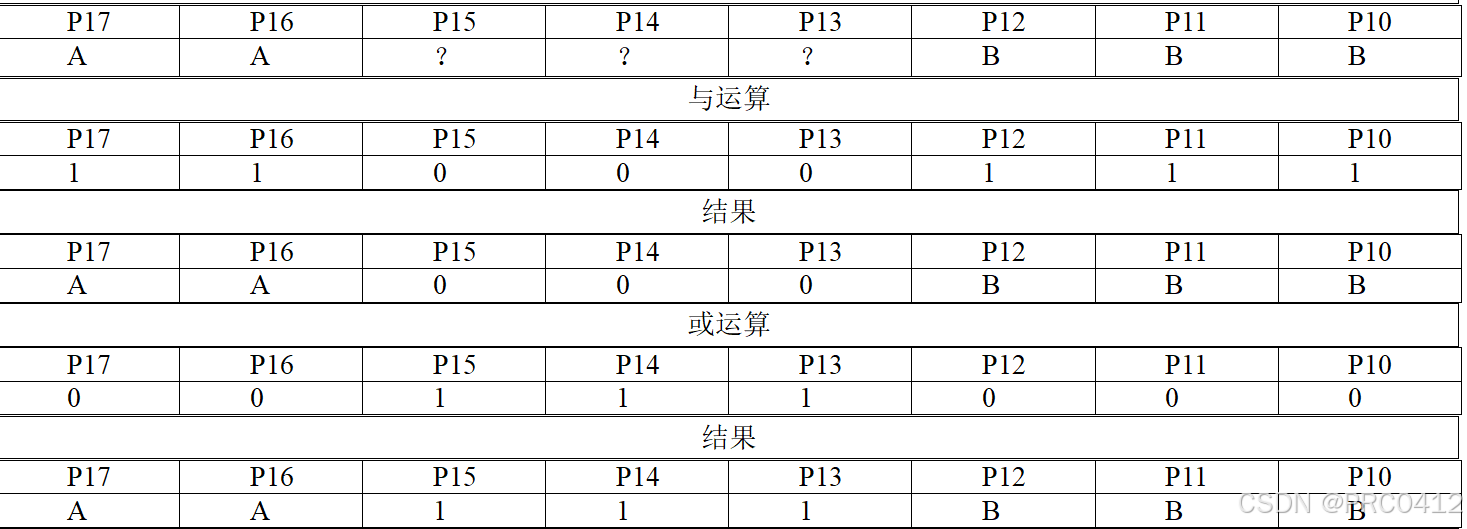

这个过程如下所示：

这样就做到了只修改指定位，而不影响P1其他位的效果。

事实上，我们有这样的结论：任意一个 n 位有限长的二进制数，可以通过有限次位运算（与、或、异或、取反、移位等）变换为任意另一个 n 位二进制数。

三、完整代码

进过上面的逐步梳理，我们终于得到了可以完全满足要求的代码：

#include <STC89C5xRC.H> // 包含 STC89C52 的头文件

#define SMG_EN P36

// 增加自定义类型，简化代码编写
typedef unsigned char u8;

u8 positive_codes[10] = { //阳极段选
    0x3F, // 数字 0
    0x06, // 数字 1
    0x5B, // 数字 2
    0x4F, // 数字 3
    0x66, // 数字 4
    0x6D, // 数字 5
    0x7D, // 数字 6
    0x07, // 数字 7
    0x7F, // 数字 8
    0x6F  // 数字 9
};
void DigitalTube_DisplaySingle(u8 negetive_code,u8 positive_codes){ //negetive_code为阴极段选
    negetive_code<<=3; //位选:从0开始，第几位显示数字,记得将数字左移3位
    P1=P1&0xc7; //将P1原数据和11 000 111做与运算
    P1=P1|negetive_code;//将与后的结果再和移位后的数据做或运算
    P0=positive_codes;//段选：具体显示什么数字，指定阳极8个引脚的电平
}

void main() {
    // 打开数码管总开关
    SMG_EN = 0;
    DigitalTube_DisplaySingle(6,positive_codes[2]);//(在第几位显示[0~7],显示什么数字positive_codes[0~9])
    // 卡住程序
    while (1);
}
