（C51学习二）点亮数码管

1.什么是数码管

2.共阴极和共阳极

3.让数码管显示数字原理

4.段选和位选

5.用锁存芯片74HC573实现段选和位选

6.代码实现

1.什么是数码管

如图所示，这是二位的数码管

一个数码管，要有8个LED灯控制他显示是什么数字，7个LED控制数字，1个LED控制小数点。如上图

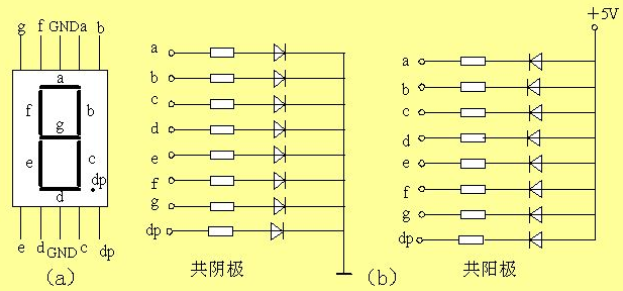

2.共阴极和共阳极

如上图，对于一个数码管，共阴极就是 组成数码管的二极管的阴极是连在一起的，想点亮数码管，就在单片机的对应 I/O 口给高电平。

共阳极就是 组成数码管的二极管的阳极是连在一齐的，想点亮数码管，就在单片机的对应 I/O 口给低电平。

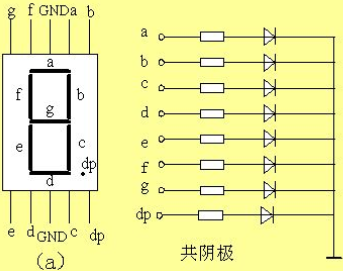

3.让数码管显示数字原理

如上图，abcdefg分别控制数码管的8条led灯，如我要显示数字 8 ，则要把abcdefd全点亮，如上图右边，就是把abcdefg都置高电平。

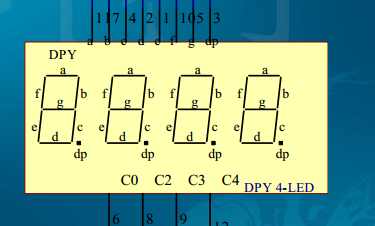

3.段选和位选

如上图所示，上面八根线（a,b,c,d,e,f,g,dp）控制数码管显示的数字是多少，叫做段选

下面四根线，控制四个数码管中，哪一个数码管被点亮，叫做位选

位选的意义：

由第一点的知识可知，控制一个数码管的亮灭，需要8个LED灯，换言之，控制一个数码管，就要用掉8个 I/O口，控制5个数码管就要用掉40个I/O口，

I/O口的资源没有那么多，所以引入了位选，有了位选以后，只需要8个I/O口控制数码管的段选（数码管显示什么数字）就好，至于让哪一个数码管亮，就由位选来做。

4.用锁存芯片74HC573实现段选和位选。

如上图所示，是一片74HC573芯片，这片芯片的作用是锁住输入的值，（D1~D8为输入端，Q1~Q8为输出端），C段（就是上图的11引脚）为片选段。

当C段为1时，输出端=输入端，当C段为0时，当输入端改变，输出端也不会改变了，达到了锁存的作用

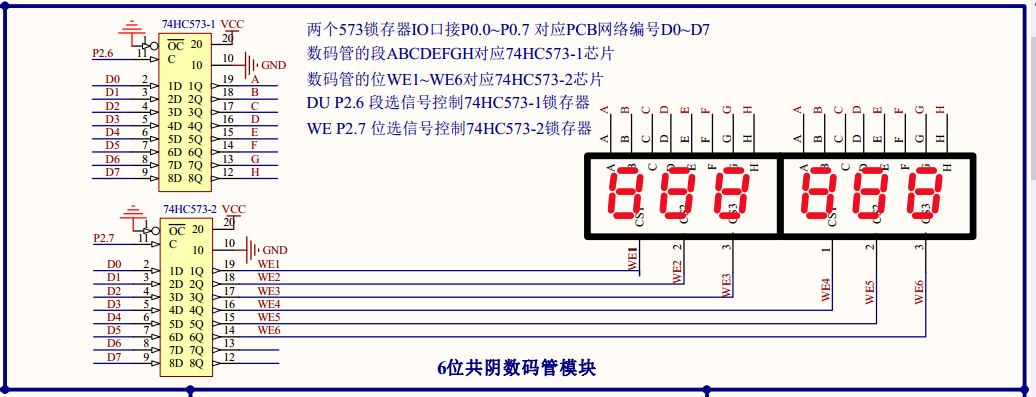

如图所示，上图是共阴数码管的原理图，从原理图可知，一块74HC573控制段选，另一块74HC573控制位选，分别接到最小系统的P2.6和P2.7引脚

由于是共阴极，所以位选置0时，数码管会亮

5.代码实现

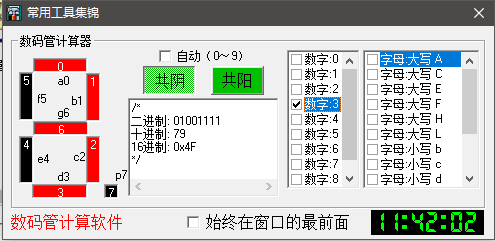

我们显示数字时，为了方便，我们可以下载一个 数码管计算器 ，百度数码管计算器即可。可以快速显示 响应数字怎么引脚怎么设置

如上图，显示3 就是把对应8位 I/O口组 设置为 0x4F

#include<reg52.h>
sbit WE=P2^7;
sbit DU=P2^6;

void main()
{
	DU=1;
	P0=0x4f; //让数码管显示数字3
	DU=0;

	WE=1;
	P0=0xfe;//让第一个数码管点亮，1111 1110
	WE=0;
	while(1);
}
