Grafana+Flowcharting实现漂亮可定制的动态链路监控图

flowcharting是grafana社区提供的一款插件，其借助开源绘图工具drawio可以实现定制化的的业务链路动态监控，将各项监控指标以更加面向业务的图表形式进行展示，可以实现网络拓扑图、流程图、架构图等等各种图形，将比较分散的指标统一成可视化的监控图形。

公众号：MCNU云原生

欢迎微信搜索关注，更多干货，及时掌握！

一、安装drawio工具

draw.io 是一款免费的在线图表编辑工具, 可以用来编辑工作流, BPM, org charts, UML, ER图, 网络拓朴图等 ,开源免费，并且支持多平台，图形可以多种形式导出，并且可以复制图形的XML导入到flowcharting中。

draw.io的在线地址为:https://www.draw.io/index.html

也可以下载免安装桌面版，下载地址如下：https://github.com/jgraph/,提供了各种版本，本人主要使用Mac版本和windows免安装版本：

• Mac版本：https://github.com/jgraph/drawio-desktop/releases/download/v14.4.3/draw.io-14.4.3.dmg
• Windows版本:https://github.com/jgraph/drawio-desktop/releases/download/v14.4.3/draw.io-14.4.3-windows-no-installer.exe

使用draw.io画好了图形以后，使用Extras->Edit Diagram，复制XML。

二、flowcharting安装

flowcharting的安装非常简单，只需要下载flowcharting插件包，放到grafana plugins目录下，重启grafana即可，还可以使用grafana-cli plugin ls查看,以下使用0.9.0版本为示例：

$ mv algenty-grafana-flowcharting-0.9.0-0 /appdata/grafana/plugins/algenty-grafana-flowcharting
$ systemctl restart grafana-server
$ grfana-cli plugins ls

以下输出证明已经安装成功:

[root@node1 bin]# ./grafana-cli plugins ls
installed plugins:
agenty-flowcharting-panel @ 0.9.0

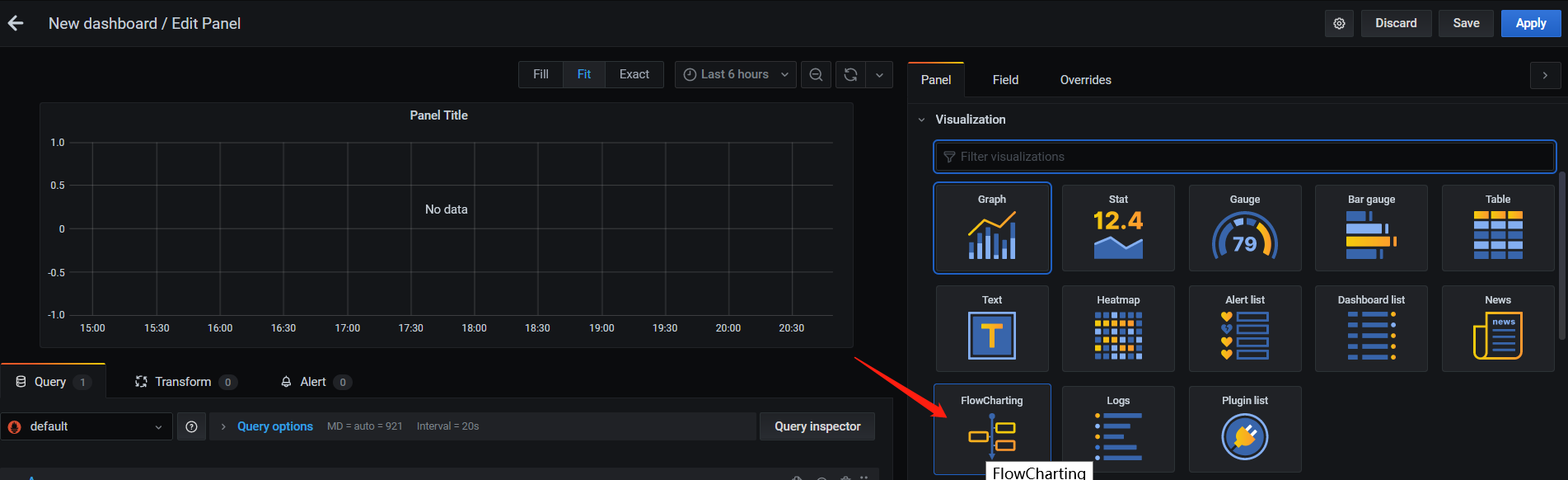

此时"Add new panel"可以看到Visualizationg中存在FlowCharting选择项:

三、配置flowcharting

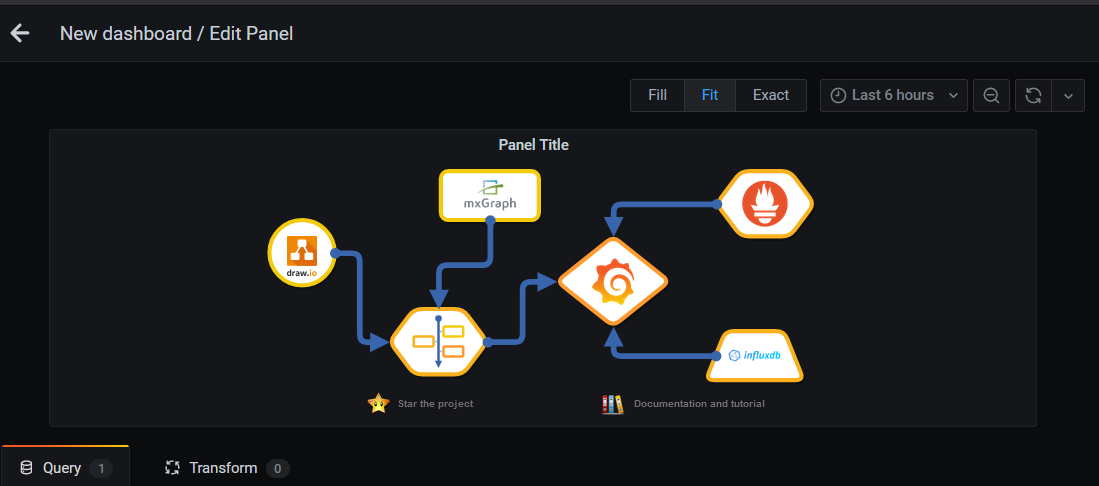

点击±>Create，创建DashBoard，点击"Add new panel",在Visualization中选择FlowCharting选项，panel中会出现如下自带默认案例图：

右侧将会出现配置面板，面板中最重要的各个小节的配置作用说明如下：

• Settings
  Setting主要是针对panel的配置，包括panel title和描述信息。
• Flowchart

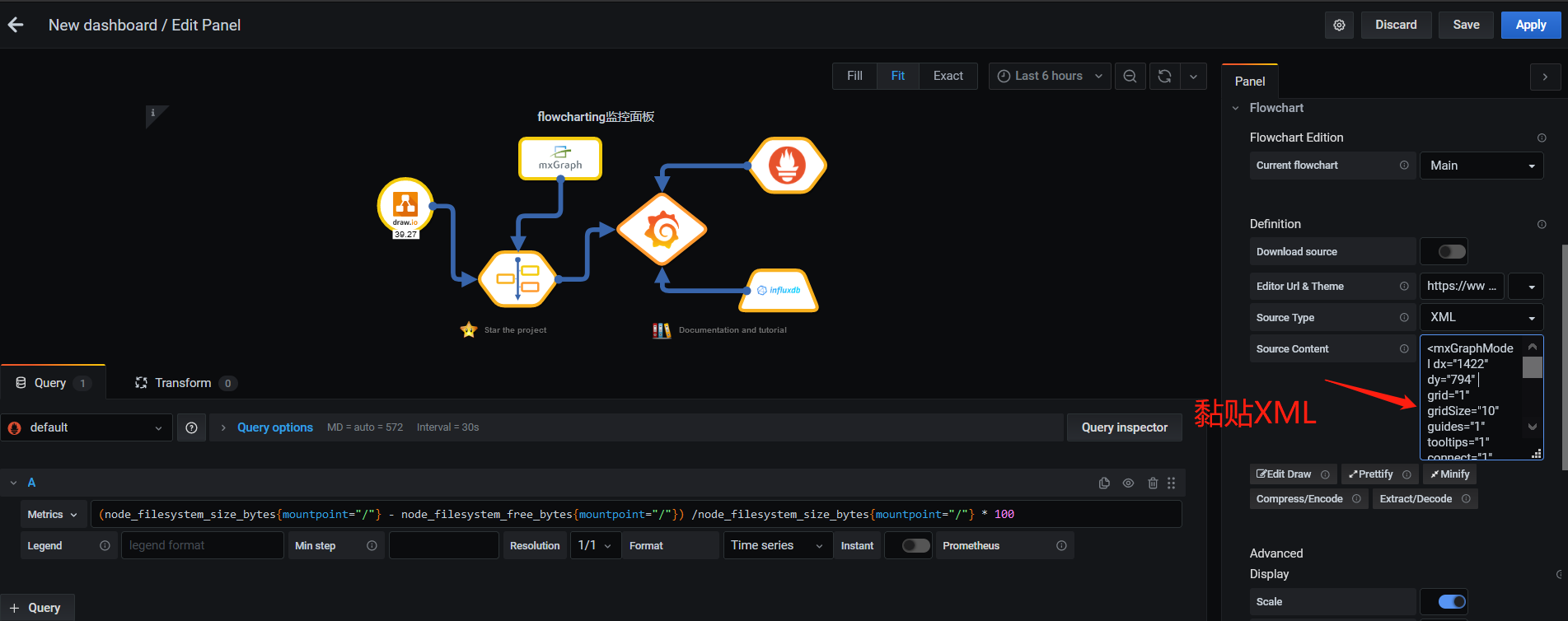

  Flowchart小节重要的内容是Definition，其中的"source type"代表导入的图形数据的类型，支持XML和CSV，一般使用draw.io画的图形导入使用XML类型，"source content"就是draw.io图形导出的XML黏贴的地方。
  还有Advanced小节的内容，主要配置项如下：
  • Scale
    对图形进行缩放。
  • Center
    图形居中进行显示。
  • Grid
    背景显示网格。
  • Bg Color
    用于配置图形的背景色。
  • Lock
    对图形上的元素对象进行锁定，不允许拖动修改。
  • Allow draw.io.source
    允许从draw.io下载图形。
  • Enable animation
    启用动画效果。
  • Tooltip
    允许提示信息，当鼠标经过时提示相应的信息。

• Mapping

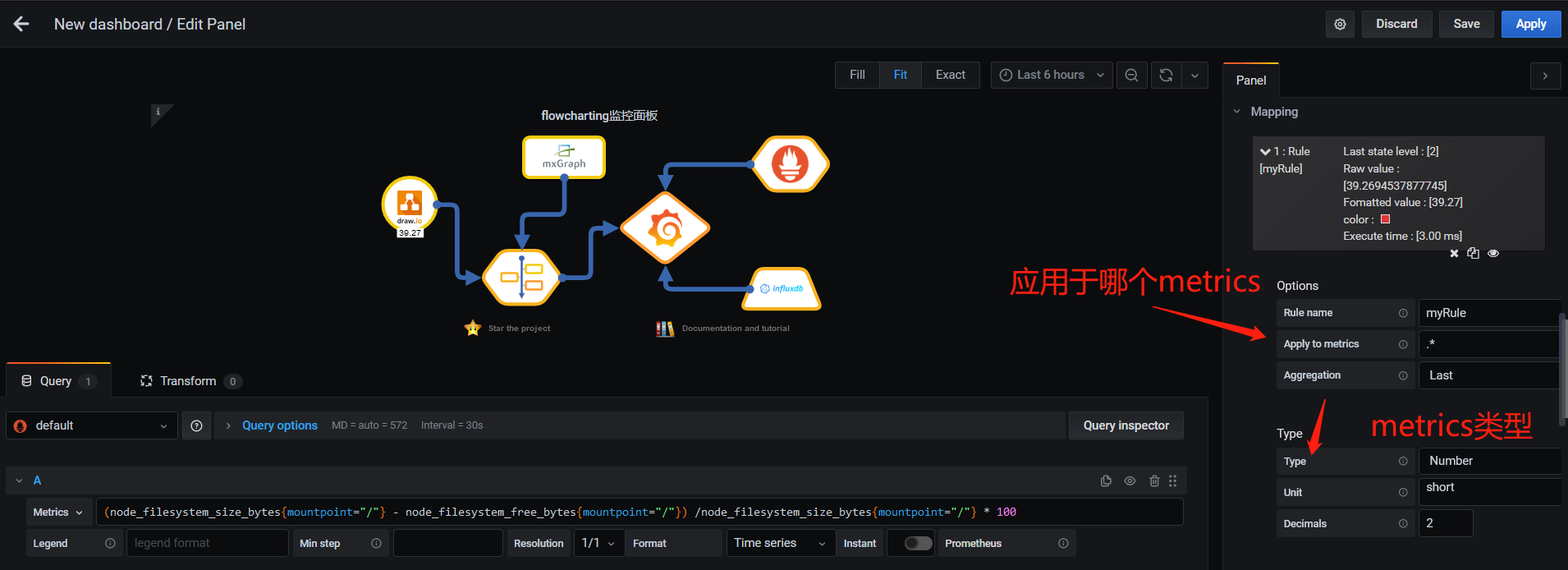

  Mapping是配置图形与监控指标的映射关系和映射规则，其主要有以下配置：
  Options（选项）
  • Rule name ： 定义一个规则名称
  • Apply to metrics ：该规则用在哪个metrics上
  • Aggregation ：metrics聚合的类型

Type（类型）

• Type ：数据类形
• Unit ： 单位
• Decimals ：metrics值的精度（保留多小数点多少位）

**Thresholds（阈值）**分3个级别(Lvl)，分别是0、1、2，分别对应OK、Warning、Critical。
Tooltips（提示信息）

• Display metrics：是否显示metrics
• Label：显示标签名称
• When state is：当metrics处理哪种状态，可选项包括（Always总是、Warning/Critical）
• Direction：方向，可选项包括（Vertical垂直、Horizontal水平）
• Color with state：是否开启状态颜色，即鼠标经过时，看到的metrics颜色是否随状态发生变化

**Graph Tooltips（图形提示信息）**该配置项的前提是开启了Tooltips的Display metrics

• Display graph：是否显示metrics的图形
• Graph type：图形类型，可选项包括（line线条、Histogram直方图）
• Graph Size：图形尺寸，可选项包括：Adjustable自适应、small小、Medium中、Large大
• Y-Min/Y-Max：Y轴最小/大值
• Scale type：刻度类型，可选项包括（linear线性、Logarithmic对数）

**Color/Tooltip Mappings（颜色/提示信息映射）**该配置项的前提是开启了Tooltips的Display metrics

• Identify by：依据Id或label标签来匹配对应图上的元素，可以通过点击链接按钮在直接选中某个元素
• What ：图形元素Id
• When ：当处于哪种状态
• How ：图形元素以及标签的填充方式，有以下可选项目：
  • Shape Fill：只填充形状
  • Shape Stroke/Border ：只填充边框
  • Label font color：标签字体颜色
  • Label background color：标签背景颜色
  • Label border color：标签边框颜色
  • Image background ：图像背景颜色
  • Image border：图像边框颜色

Label/Text Mappings（标签/文本映射）

• Identify by：依据Id或label标签来匹配对应图上的元素，可以通过点击链接按钮直接选中某个元素
• What ：图形元素Id
• When ：当处于哪种状态
• How ：标签或文本显示方式，有以下可选项目：
  • All content：显示所有内容，即标签映射后的值
  • Substring ：字符串，即显示标签名
  • Append(Space)：标签名和映射值在同一行
  • Append(New line)：标签名和映射值都显示，但映射的值新起一行

Link Mappings （链接映射）

• Identify by：依据Id或label标签来匹配对应图上的元素，可以通过点击链接按钮直接选中某个元素
• What ：图形元素Id
• When ：当处于哪种状态
• Url：元素超链接
• Params:链接参数

Event/Animation Mappings（事件/动画映射）

• Identify by：依据Id或label标签来匹配对应图上的元素，可以通过点击链接按钮直接选中某个元素
• What ：图形元素Id
• When ：当处于哪种状态
• Action ：满足条件时的动作，有以下可选项
  • Shape: Change form(text) ：改变形状，值是text，支持输入各种形状，如ellipse（椭圆）、card（卡片）、cloud（云）等，即可以使不同状态显示不同的图形。
  • Shape: Rotate Shape(0-360)：旋转，值是角度，支持0-360度。
  • Shape: Blink(Frequence ms)：闪烁，值的单位是毫秒，如在value输入1000，则表示满足闪闪烁时会1秒闪动一次。
  • Shape: Hide/Show(0|1) ：隐藏或者显示，值对应是0或者1。
  • Shape: Change height(number) ：改变形状的高度。
  • Shape: Change width(number) ：改变形状的宽度。
  • Shape: Opacity(0-100)：不透明度，支持0-100，数字越小越不透明，比如设置10以下的数字效果比较明显。
  • Shape: Collapse/Expande(0|1)：折叠或者展示，对应值为0或者1。
  • Shape: Change position in Bar(0-100) ：更改形状在可滑动条上的位置，值的范围在0-100，针对可滑动的特定图形。
  • Label: Replace text(text)：文本替换。
  • Label: Font Size(numeric)：字体大小。
  • Label: Opacity(numeric)：字体透明度。
• Value: value的可选值非常多，不再赘述

四、演示案例

这里使用自带的图形展示如何将监控指标映射到图形上，为了获取演示数据，这里下载了node_exporter-1.0.1,启动后通过prometheus进行数据收集，grafana配置prometheus数据源，这块就不再赘述。

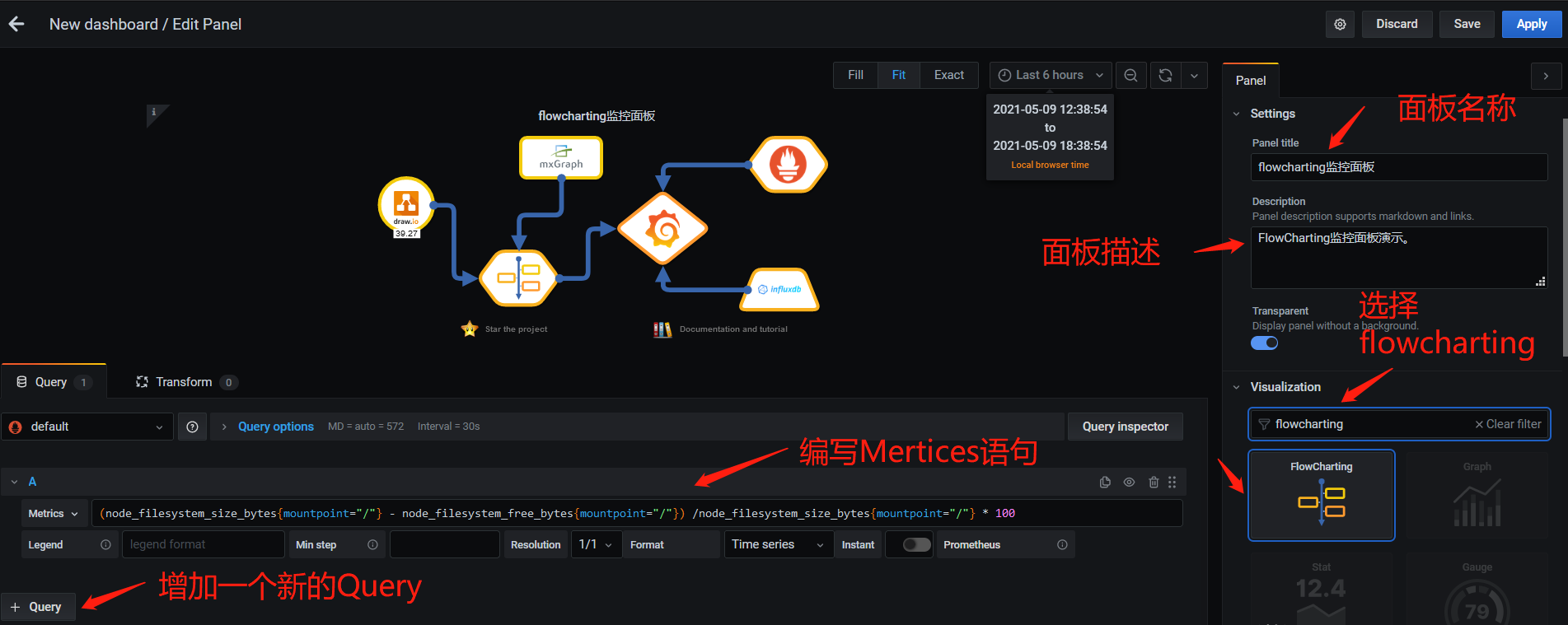

按照以上图片所示的配置方式，增加metrics Query如下：

(node_filesystem_size_bytes{mountpoint="/"}-node_filesystem_free_bytes{mountpoint="/"}) /node_filesystem_size_bytes{mountpoint="/"} * 100

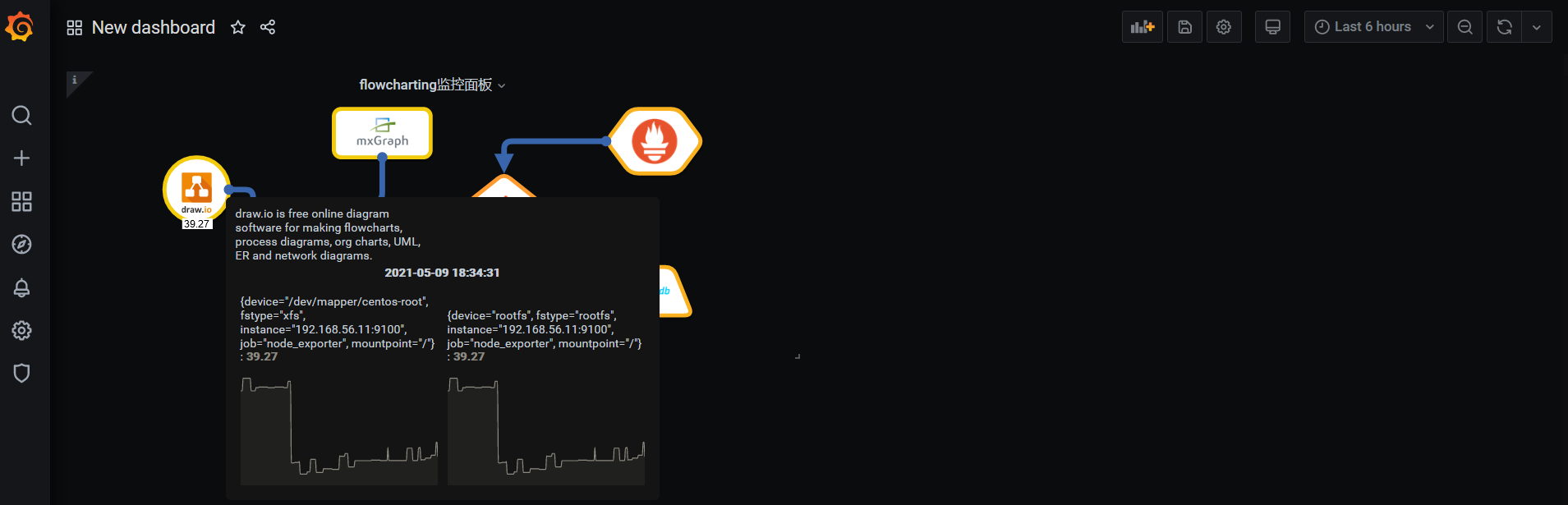

最后效果如下所示：
