回波损耗(dB)和电压驻波比(VSWR)之间的关系

反射系数（Г / Rho）

Г＝反射波振幅/入射波振幅
＝(传输线特性阻抗-负载阻抗) / (传输线特性阻抗+负载阻抗)
在这里插入图片描述

回波损耗( RL )

回波损耗：
回波损耗，又称为反射损耗。是链路中由于 阻抗不匹配 所产生的反射信号 ，经链路回到输入端，在输入端较小的部分，损耗的部分主要为线缆的损耗、天线发射、负载吸收等。
它是反射系数绝对值的倒数，以dB值表示。回波损耗的值在0dB的到无穷大之间，回波损耗越大表示匹配越好。0表示完全反射，无穷大表示完全匹配。
在这里插入图片描述
或
在这里插入图片描述

在这里插入图片描述

电压驻波比( VSRW )

在这里插入图片描述
反射系数 Г
在这里插入图片描述

同样，将 Rho 代入 VSWR 等式, 按下式计算:
在这里插入图片描述
RL表中为正值，公式中加入了负号

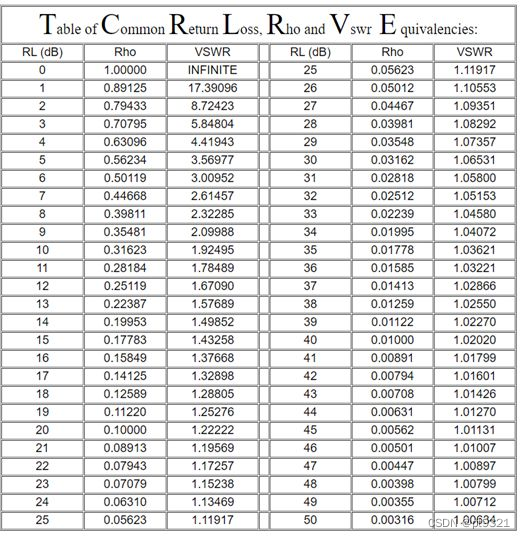

对照换算表

表中Rho为反射系数 Г
在这里插入图片描述
