那天去逛商场看到有个营业厅，本想进去问问有没有存话费送话费的活动，结果被忽悠办了一个19.9升千兆宽带加送一个路由器的业务。

网络环境验证

听他们说现在家庭宽带都是有公网IPV6地址的，立马用电脑试了下确实有IPV6地址。
赶紧随便写了几行代码，测了下外网的机器能不能通过家里的ipv6地址访问到家里的http接口，结果发现访问不到。

搜了下资料说可能是被家庭光猫给墙了，需要用超级管理员登录光猫后台把防火墙给关了。

移动光猫账号: CMCCAdmin 密码:aDm8H%MdA

登录了一下发现我家的光猫压根就没有关闭防火墙这功能，好吧~那看来只好使出必杀器。

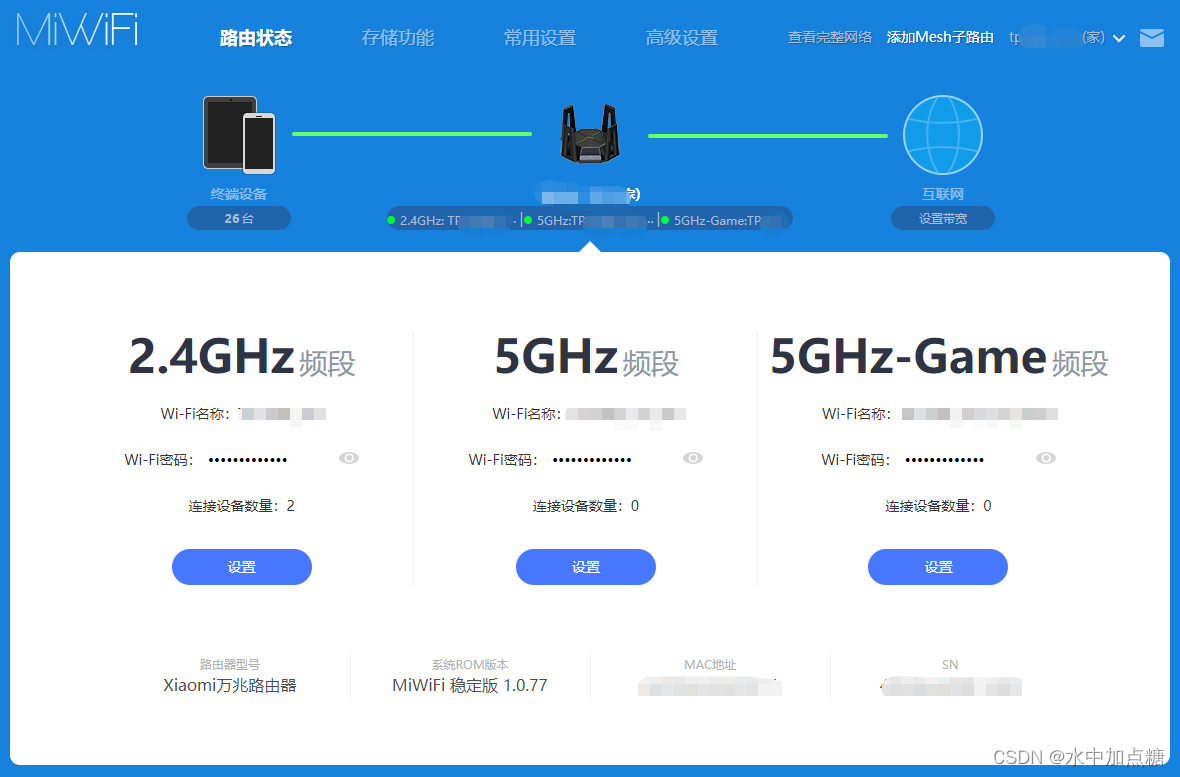

router

用家用路由器来拨号上网。

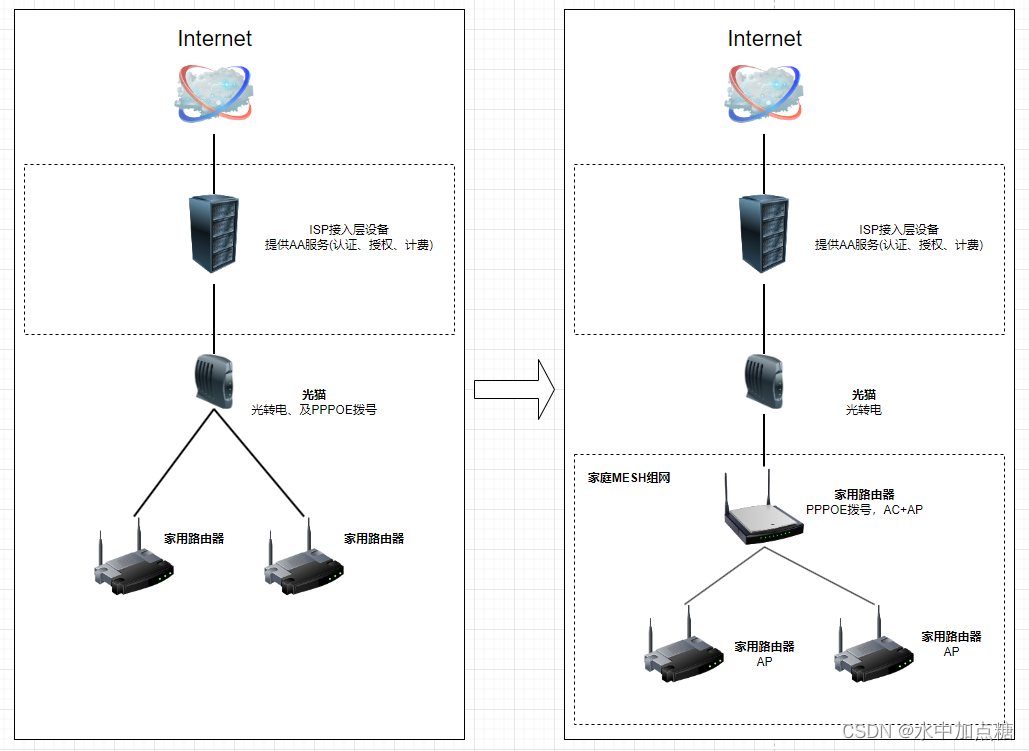

修改前后拓扑变化情况如下：
pppoe

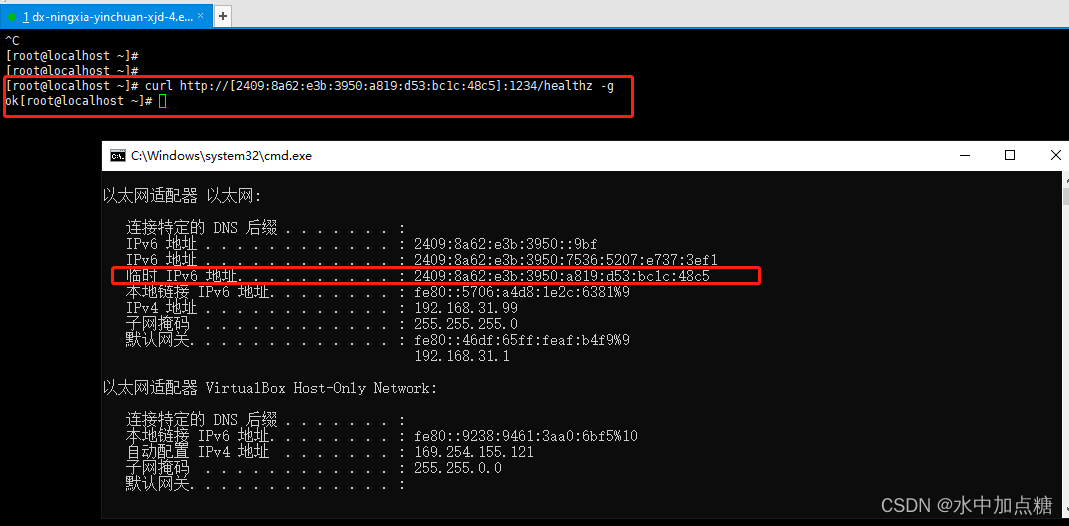

换成路由器拨号以后再用外网的机器试一下：

curl http://[2409:8a62:e36:b7c0:6780:3696:f68c:58a7]:12345/healthz

ipconfig

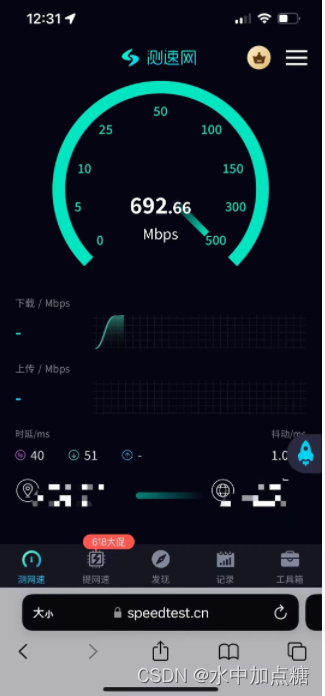

外网能通过家庭ipv6地址能请求到了，网络环境准备就绪。再用手机随便打开一个测试网站测试一下网速：
speed

平均600+Mbps，没有达到千兆宽带的1000Mbps，先凑合着用吧。（后面再换个速率更高的光猫试试）

家用宽带直播

接下来就来试试这几年比较火热的直播技术。

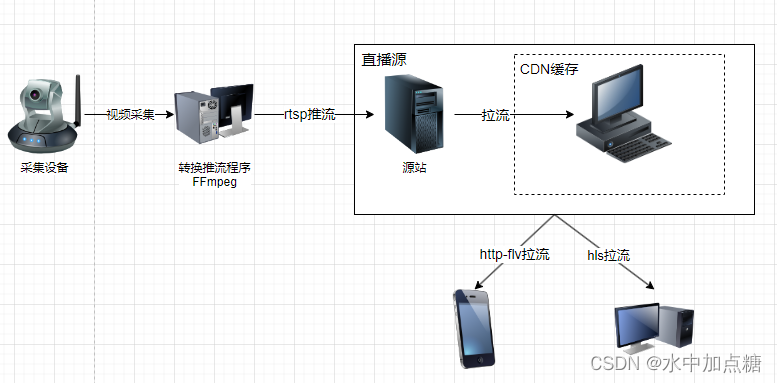

先来了解一下一个简单的直播流程各处理节点流程：

live

先由视频采集设备进行信息采集（音视频采集）
采集之后再使用程序（如FFmpeg）将采集的信息进行转换，推送给直播源服务（转码、推流）
为了加速用户端对直播的查看效率，一般会再使用cdn服务进行拉流，此文中没有此步骤（CDN缓存加速）
用户端使用对应的客户端进行查看直播视频（拉流）

资源规划

先规划一下网络资源：

摄像机IP(tp-link)

ipv4地址：192.168.31.169

FFmpeg+LAL

ipv4地址:192.168.31.165
ipv6地址：2409:8a62:e36:b7c0:64be:e0be:be0f:8beb

测试客户端

某外网服务器，有ipv6地址

音视频采集

音视频采集部分用家用摄像头。

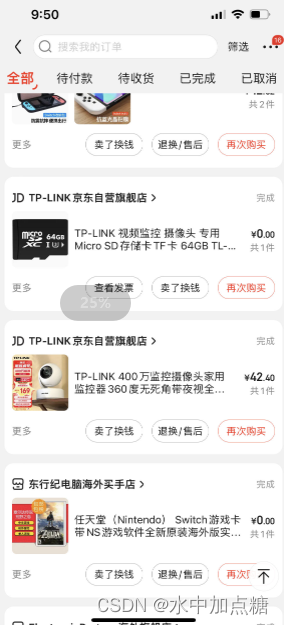

正好618的时候刚买了一个支持rtsp协议的tplink摄像头。
tplink

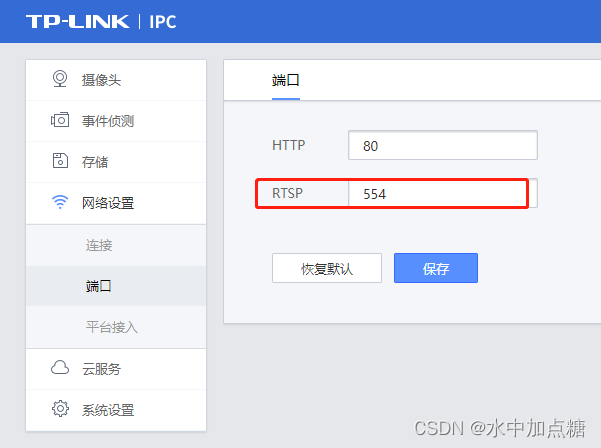

获取到摄像头的ip后，进入摄像头的管理后台，设置好用户名密码后，再看一下rtsp的端口，如这里的554端口。
admin-ipc
接着再根据tplink官网的信息(接入—通过RTSP拉取摄像机监控画面的方法)，拼接出摄像头对应的rtsp请求地址。
以ip为192.168.31.169，rtsp端口为554为例，则rtsp地址为：

rtsp://admin:123456@192.168.31.169:554/stream1

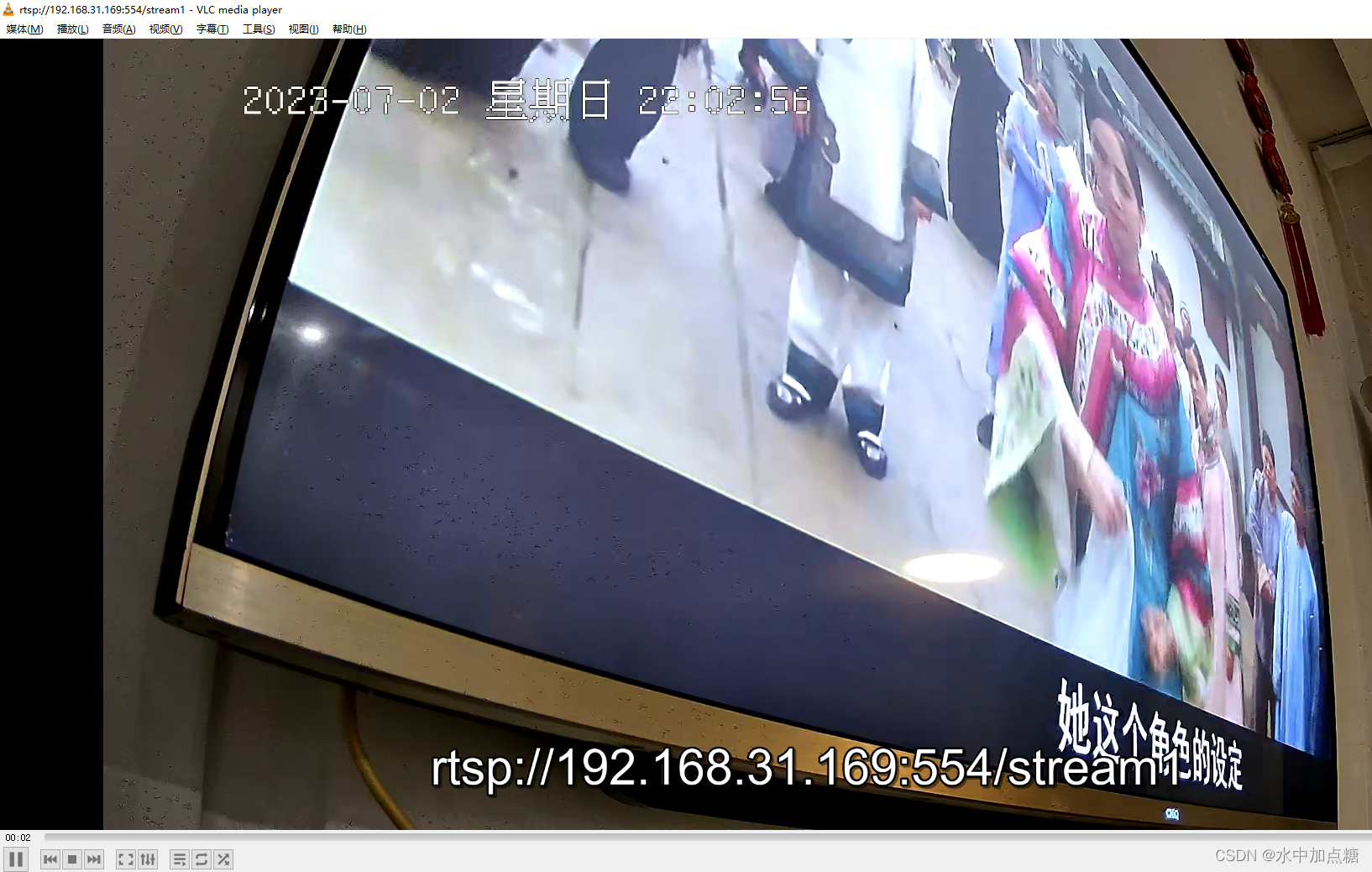

为了验证，也可以先找个支持rtsp的播放器先试一下，如以VLC media player为例，在要播放的网络地址中以上信息，可以看到效果则证明没有问题。

tplink-cam

源站搭建(LAL)

音视频采集到了后，就可以准备向源站推数据了。
为了后期的探究方便，这里也使用一款开源的源站-LAL。

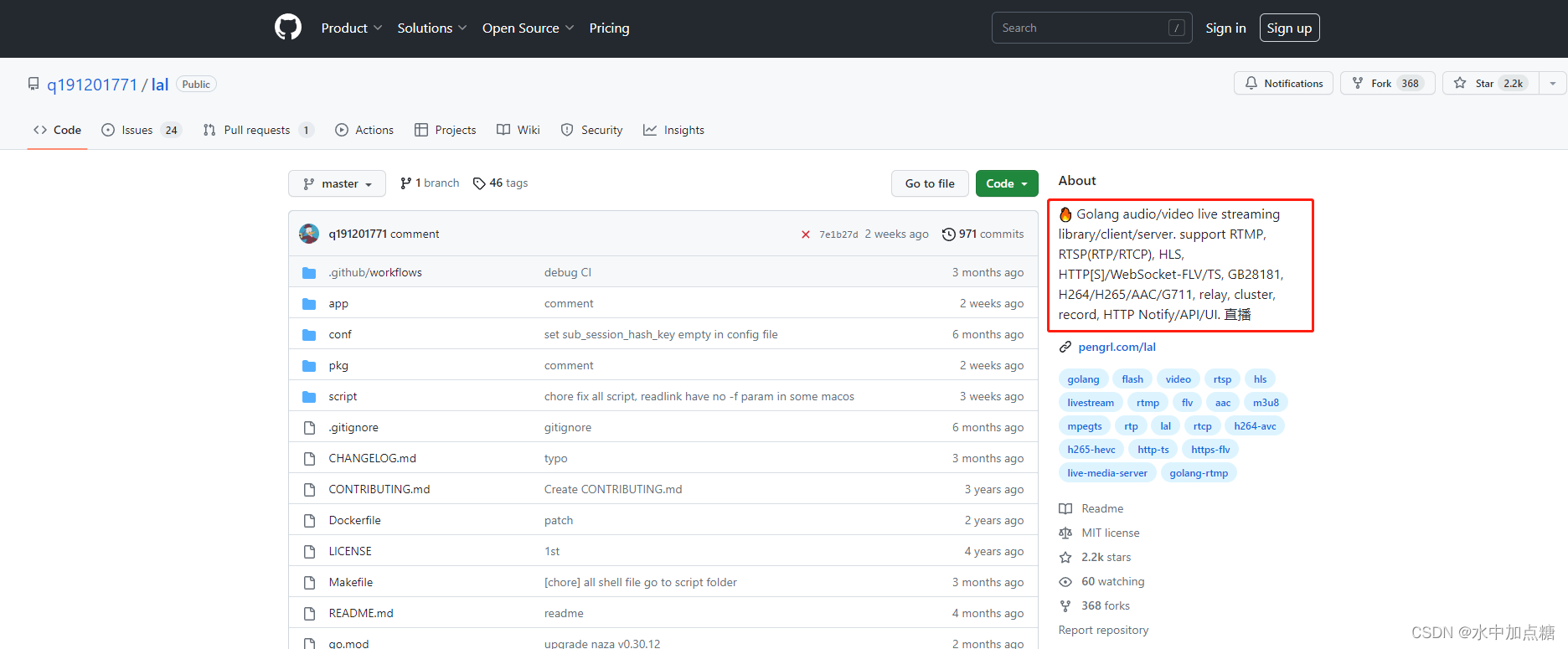

lal-github
其github地址如下：https://github.com/q191201771/lal

由于lal是一个开源的流媒体服务端，源码都有了想咋部署就咋部署。

这里为了方便，就还是使用最简单的docker方式来启动：

#拉取lal镜像
docker pull q191201771/lal
#docker中运行lal，并使用默认配置
docker run -it -p 1935:1935 -p 8089:8080 -p 4433:4433 -p 5544:5544 -p 8083:8083 -p 8084:8084 -p 30000-30100:30000-30100/udp q191201771/lal /lal/bin/lalserver -c /lal/conf/lalserver.conf.json

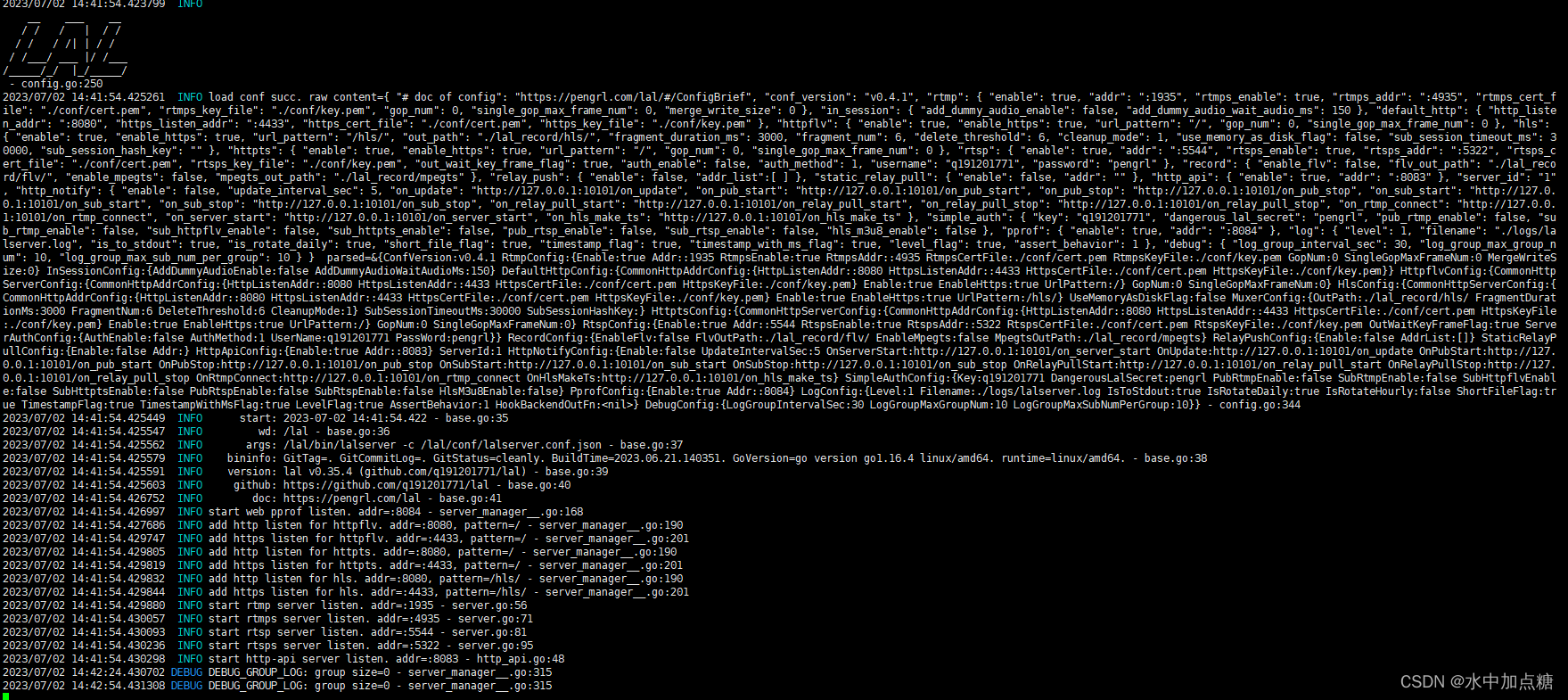

这样lal就启动好了
lal-docker

转码工具FFmpeg安装

直播源站server启动好了后，就可以推流了。这里使用到的仍然是开源的FFmpeg工具。

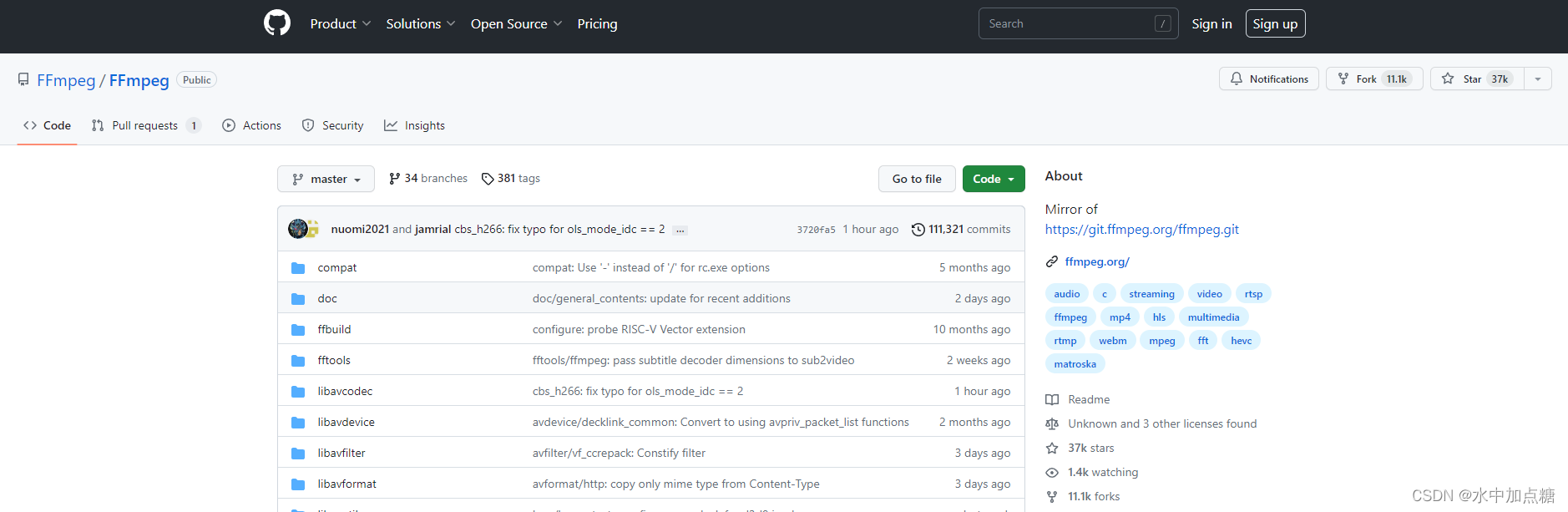

FFmpeg

FFmpeg项目源码在github的访问地址为：https://github.com/FFmpeg/FFmpeg

由于FFmpeg是C写的，如果使用源码方式编译和安装的话稍微有点复杂。
这里为了快速体验仍然使用docker方式来使用FFmpeg。

docker run jrottenberg/ffmpeg

docker run -it --name app_ffmpeg -p 8081:8080 -v /home/app_ffmpeg/:/mnt/app/ --entrypoint=‘bash’ jrottenberg/ffmpeg

执行后能进入到容器内就代表启动FFmpeg成功了。

推流与拉流

一切准备就绪后，就可以开始来进行推流(主播)和拉流(观众)了。

推流

在FFmpeg容器内输入以下地址进行推流：

ffmpeg -re -stream_loop -1 -y -i rtsp://admin:123456@192.168.31.169:554/stream1 -c:v copy -rtsp_transport tcp -af arealtime -f rtsp rtsp://192.168.31.165:5544/live/tplink-cam1

参数说明：
"-re"表示以实时模式推流
"-i rtsp://admin:123456@192.168.31.169:554/stream1"表示输入为rtsp流
"-c:v copy"表示音频编码格式不变
"-f rtsp"表示输出格式为rtsp
"rtsp://192.168.31.165:5544/live/tplink-cam1"表示推流到该地址。

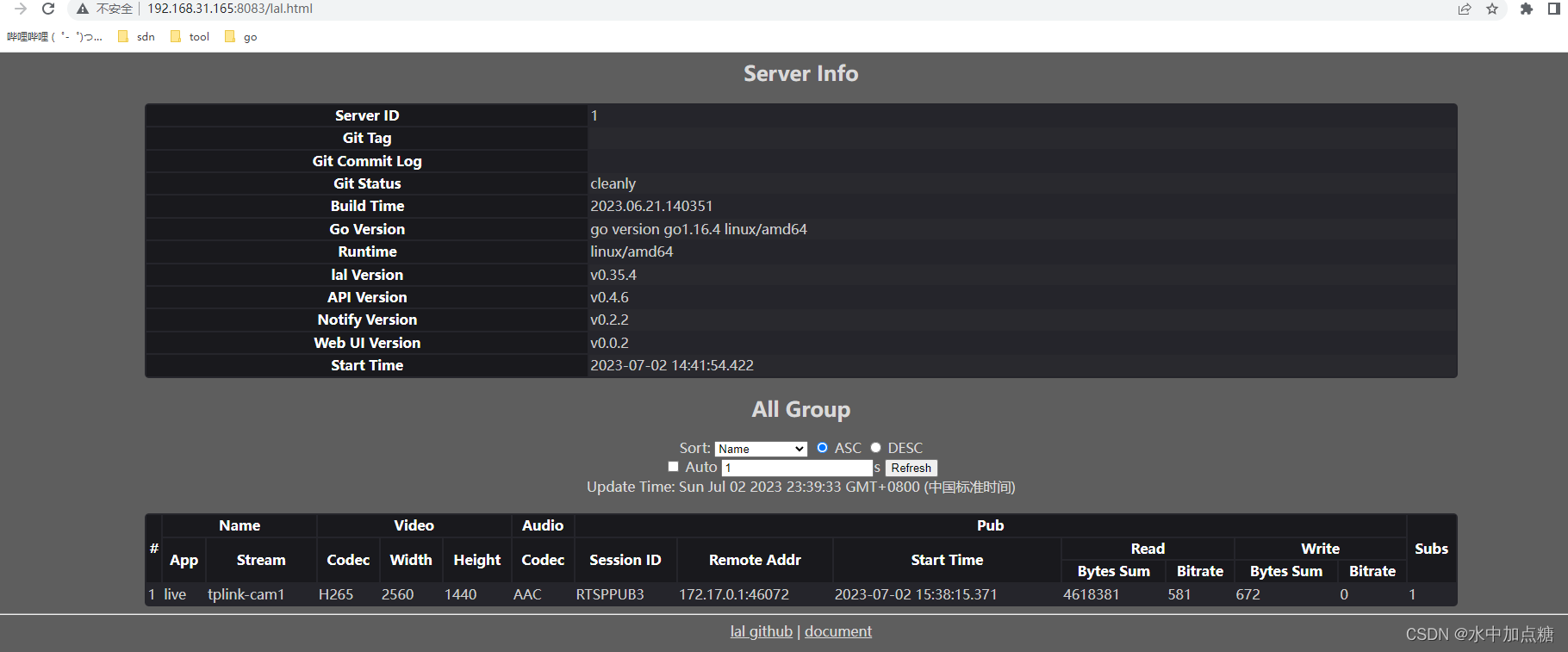

推流成功后也可进入lal的web界面查看一下：

浏览器访问:http://ip:8083/lal.html
lal-web

拉流

lal支持多种拉流方式，如RTMP、RTSP、HTTP-FLV、HLS等应有尽有。

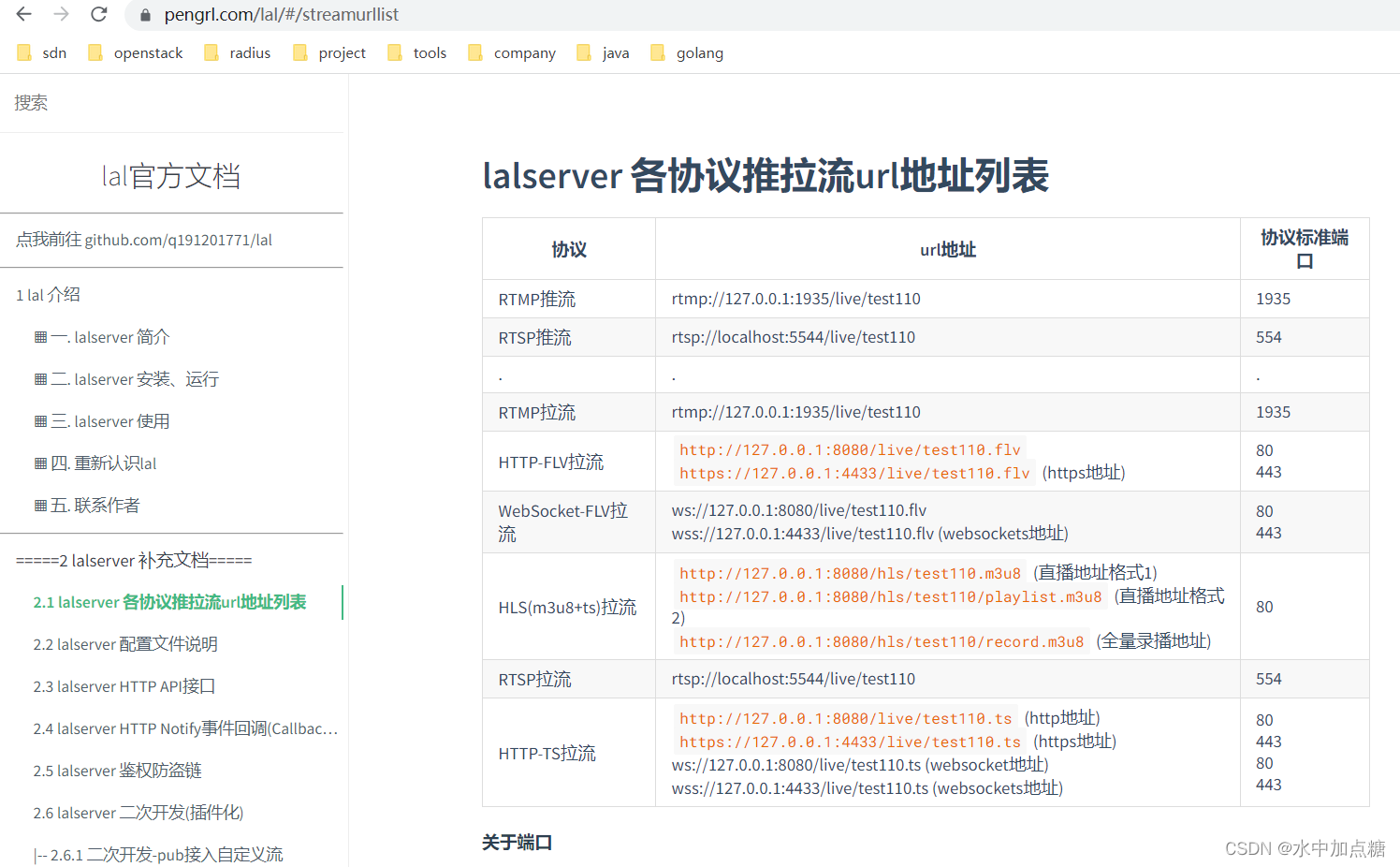

详细还可通过lal的官方文档中查看：lalserver 各协议推拉流url地址列表
lal-list

VLC player拉流

上面推流成功后，先用VLC播放器试试能不能播放。
播放网络地址中填入：

rtsp://192.168.31.165:5544/live/tplink-cam1

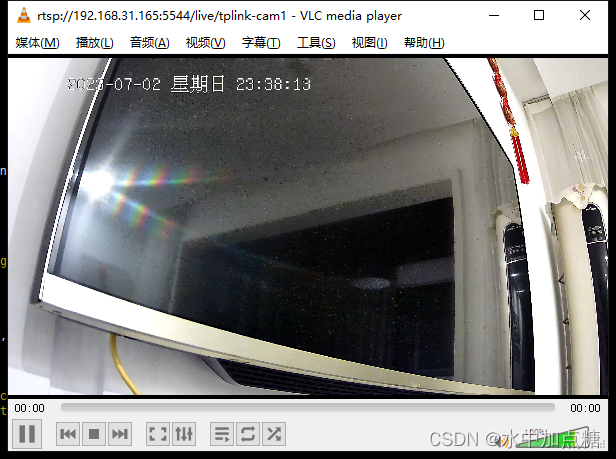

播放画面如下：
play
播放正常

http拉流

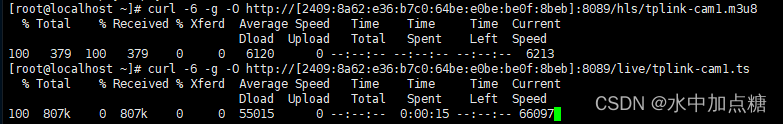

再找一台有ipv6地址的服务器，用http拉一下流：

curl -6 -g -O http://[2409:8a62:e36:b7c0:64be:e0be:be0f:8beb]:8089/live/tplink-cam1.ts

curl-pull

[root@localhost ~]# curl -6 -g -O http://[2409:8a62:e36:b7c0:64be:e0be:be0f:8beb]:8089/live/tplink-cam1.ts
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100 2523k    0 2523k    0     0  64277      0 --:--:--  0:00:40 --:--:-- 79032

外网拉流成功~
