前言

• UML俗称统一建模语言。我们可以简单理解成他是一套符号语言。不同的符号对应不同的含义。在之前设计模式章节中我们文章中用到的就是UML类图，UML除了类图意外还有用例图，活动图，时序图。
• 关于UML如何绘制，这里主要推荐两种方式一种是通过draw.io，另外一种就是Rational Rose这个软件。processon免费版有个数限制

绘制你的第一个UML类图

 public class Person {
     private Integer id;
     private String name;
 ​
     public String getName() {
         return name;
     }
 ​
     public void setName(String name) {
         this.name = name;
     }
 }

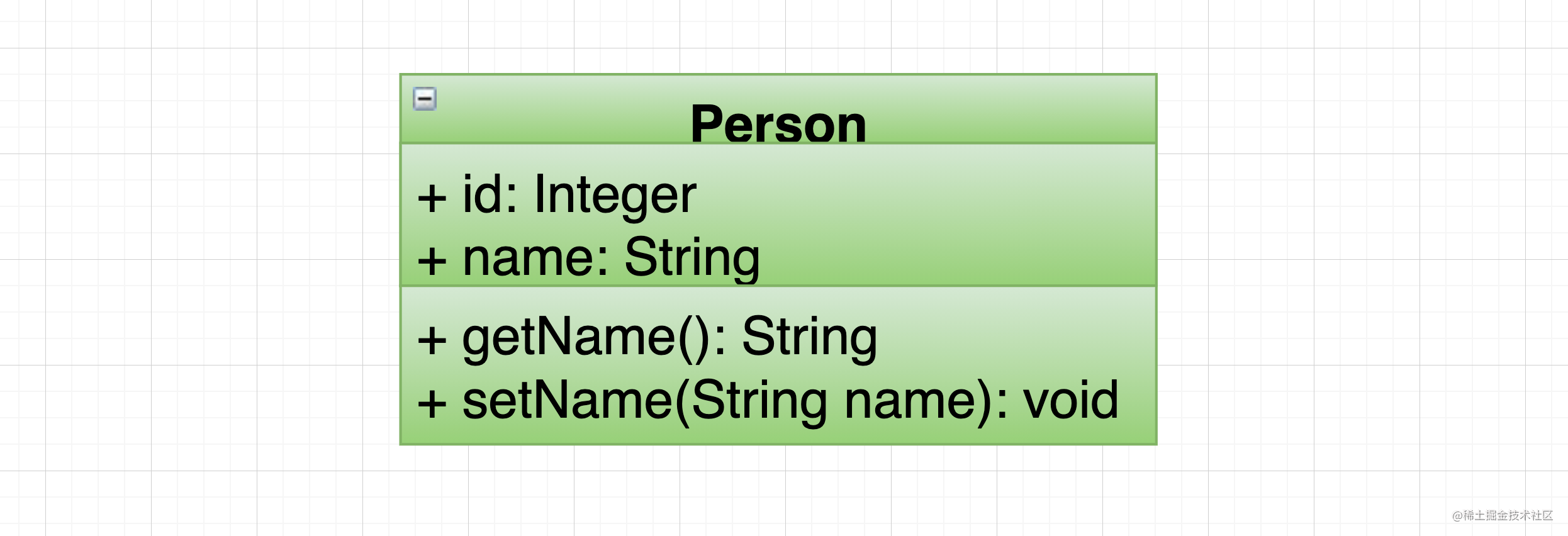

• 现在我给你一个类，假如这个类很抽象别人无法理解或者别人现在不想看代码去理解，你如何快速让别人看懂结构呢？UML就是这个作用。那么对于上面Person类我们该如何绘制类图呢

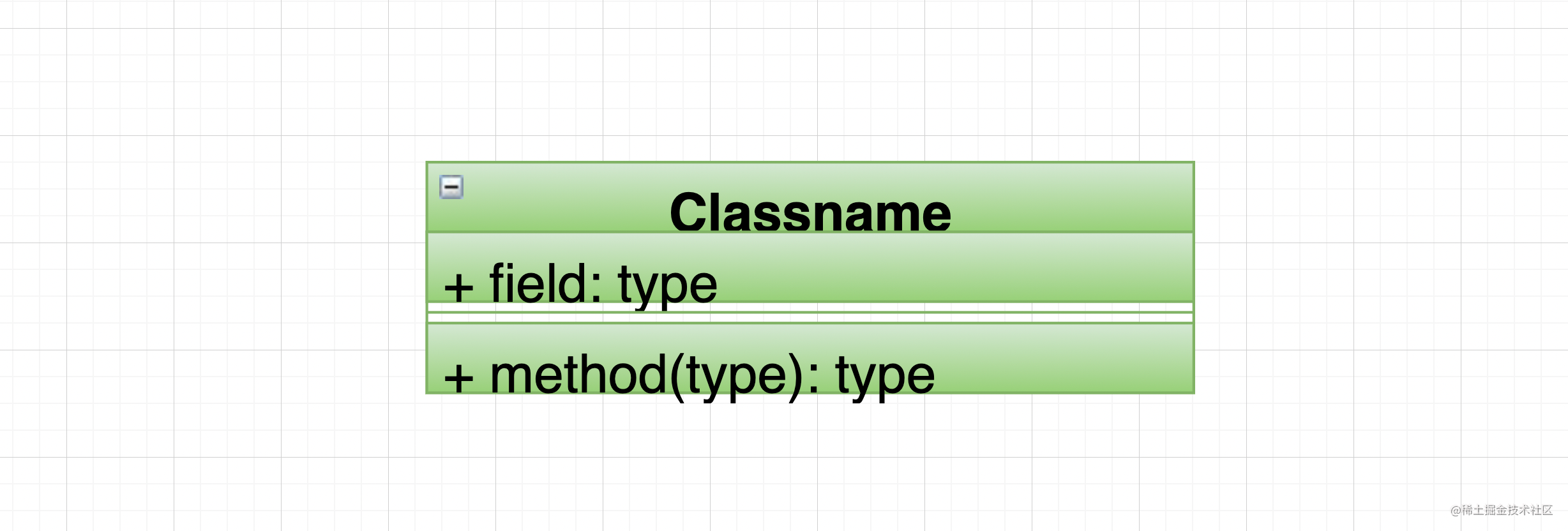

• 这个类很简单，一个类名，两个属性，两个方法。我们只要知道UML类图中如何表示类，如何表示属性如何表示方法即可。
