96-ICMP 协议（时间戳请求与应答）

ICMP 时间戳请求允许系统向另一个系统查询当前的时间。

1. ICMP 时间戳

1.1 首部格式

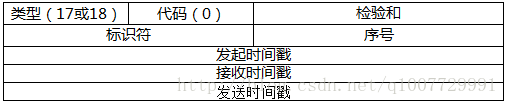

图1 ICMP 时间戳请求与应答报文

它的 type 字段为 17（请求）或 18（应答），code 字段为 0.

• 发起时间戳：发送者的发送时间，由发送者填写
• 接收时间戳：接收者的接收时间，由接收者填写
• 发送时间戳：接收者的发送时间，由接收者填写

通常，接收时间戳等于发送时间戳。可以理解为接收者接收到 ICMP 时间戳请求报文后立即发送应答报文回去。

ICMP 时间戳请求与应答报文提供了毫秒级的分辨率，并且返回的时间是从午夜 00:00 开始到当前时间的毫秒数。这是它的一个缺陷。

1.2 ICMP 时间戳结构体

// icmp 时间戳头部
struct icmp_time {
  uint8_t icmp_type;
  uint8_t icmp_code;
  uint16_t icmp_cksum;
  uint16_t icmp_id;
  uint16_t icmp_seq;
  uint32_t icmp_origtime;
  uint32_t icmp_recvtime;
  uint32_t icmp_sendtime;
};

2. 程序设计

2.1 程序路径

本文使用的程序托管在 gitos 上：http://git.oschina.net/ivan_allen/unp

如果你已经 clone 过这个代码了，请使用 Git pull 更新一下。本节程序所使用的程序路径是 unp/program/icmp/icmptime.

2.2 注意

程序的编写方法其实和前面的 ping 命令基本上差不多，但是在这里需要注意的几个地方：

• 发送的时候，时间戳需要填写午夜到当前的毫秒数，计算公式如下：

// 绝对时间
cur = now() / 1000;
// 午夜到当前的毫秒数
origtime = cur % (24*60*60*1000);

• 接收到的时间，都是网络字节序，打印它或者使用它的时候，注意要转换成本机字节序。我们自己在填写发起时间戳的时候，可以直接填写本机字节序，也可以填写网络字节序，因为接收者不会修改发起时间戳的任何内容。

3. 实验

图1 发送时间戳请求给 mars 主机并得到回应

要注意的是，并不是所有主机都会回应 ICMP 时间戳请求。很多主机都将此功能关闭了，因此你在运行的时候，可能会出现 no reply 字样，如图 2 所示。大量的 ICMP 请求会造成服务器的负担，为了防止被人利用，应该把服务器上的这些功能关掉。

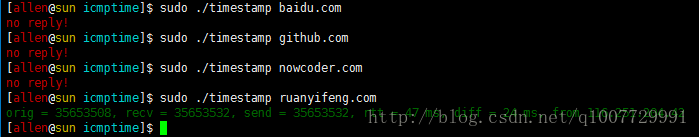

图2 有些主机并不会产生 ICMP 时间戳应答报文

使用下面的命令可以把 ICMP 时间戳请求与应答报文关闭：

[mars]$ sudo iptables -A INPUT -p icmp --icmp-type 13 -j DROP
[mars]$ sudo iptables -A OUTPUT -p icmp --icmp-type 14 -j DROP

图3 将 mars 上的 ICMP 时间戳请求与应答报文丢弃

4. 总结

• 掌握 ICMP 时间戳请求与应答
