烧写uboot的三种方式

一、使用ubuntu中的sdtool工具将u-boot镜像烧写到SD卡中

sdtool工具下载链接

前提：必须使用读卡器，电脑自带的SD卡卡槽不可以

1、拷贝sdtool工具到ubuntu中
porting\系统移植资料\工具\sdtool

2、sdtool工具中的文件分析
s5p6818-sdmmc.sh : 将ubootpak.bin文件写到SD卡
ubootpak.bin ： u-boot的镜像文件
后边u-boot移植目的就是得到ubootpak.bin文件。

如果要测试自己的u-boot的镜像文件是否可以使用，
只需要替换sdtool目录下的ubootpak.bin文件

3、将sd卡通过读卡器插到电脑之上，并让ubuntu识别
虚拟机-》可移动设备-》SD卡读卡器名-》连接

注意：
a) 虚拟机-》设置-》USB控制器-》USB兼容性：USB 3.0
b) 虚拟机-》可移动设备-》没有任何的移动设备
vmWare后台USB相关服务没有开启。
ubuntu系统关机之后，在开启VMware相关的服务
c) 将SD卡中的锁的开关拨到Lock的位置

4、 进入sdtool目录下执行烧录的命令
hqyj@hqyj:sdtool$ sudo ./s5p6818-sdmmc.sh /dev/sdb ubootpak.bin
出现以下信息，表示烧录成功：
688+1 records in
689+0 records out
352768 bytes (353 kB) copied, 0.117623 s, 3.0 MB/s
^_ The image is fused successfully

5、将SD卡插到开发板之上，设置开发板的启动方式为SD卡启动

6、解析：s5p6818-sdmmc.sh
dd if="$xboot"of="${dev}" bs=512 seek=1 conv=sync

dd :由于文件的烧写
if：input file xboot=ubootpak.bin
of：output file dev=/dev/sdb
bs：块的大小位512字节
seek：偏移 seek=1：偏移bs大小
conv=sync：同步

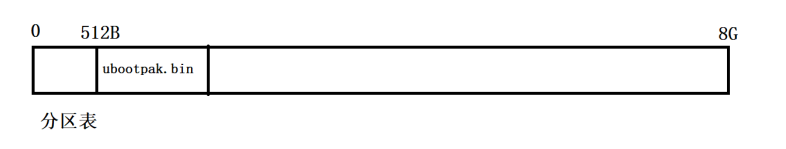

SD卡分区图

二、使用Windows系统的工具将u-boot镜像烧写到SD卡中

可以使用电脑自带的SD卡卡槽
烧写软件下载链接

1、将SD卡插到自己的电脑SD卡卡槽中，被windows自动识别。（切记不要被windows识别）

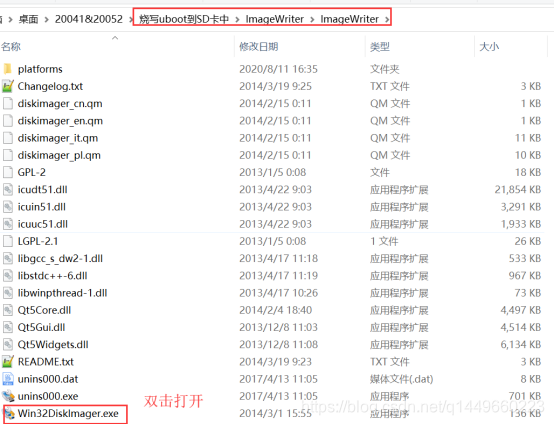

2、打开windows下的uboot烧写的工具

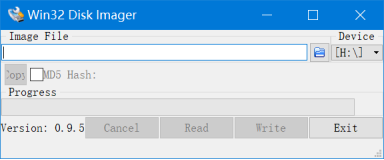

3、打开之后，如下图所示

4、让你的win32 Disk Imager软件识别你的SD卡，一般会自动识别，如下图所示

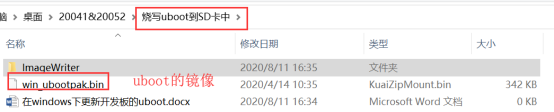

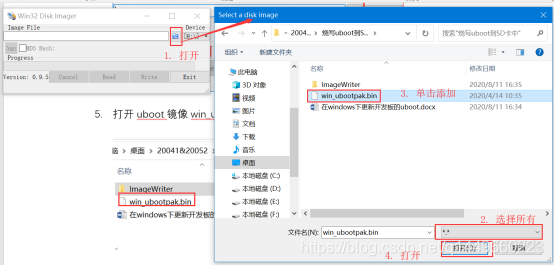

5、打开uboot镜像win_ubootpak.bin所在的目录，如下图所示

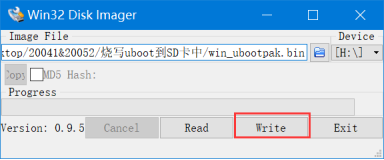

6、 添加结果如下：

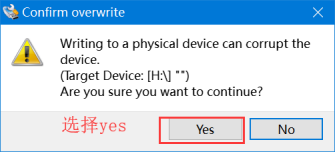

7、点击write按钮，进行下载。


8、提示一下信息表示下载成功

9、下载成功之后，将SD卡插到开发板之上，设置开发板的启动方式为SD卡启动

三、使用u-boot中的命令将u-boot的镜像烧写到Flash(EMMC)中

前提需要烧写好uboot的SD卡

1、拷贝ubootpak.bin镜像文件到tftpboot文件夹中
系统移植资料\镜像\ubootpak.bin

2、开发板设置SD卡启动，前提SD卡启动盘制作好

3、使用tftp命令将ubootpan.bin文件烧写到内存中
FS6818# tftp 0x48000000 ubootpak.bin

4、使用update_mmc命令将内存中的ubootpak.bin文件烧写到EMMC中
update_mmc

- type : 2ndboot | boot | raw | part

<dev no>：EMMC设备的编号  EMMC：2
<type> ：类型   2ndboot
<mem>：内存的起始地址     48000000
<addr> ：EMMC的起始地址   0x200   以字节为单位
<length> ： 搬移数据的长度   0x78000  以字节为单位
pri可以得到以下信息
mmc,2:ubootpak:2nd:0x200,0x78000

FS6818# update_mmc 2 2ndboot 0x48000000 0x200 0x78000
打印以下信息表示成功：
head boot dev  = 2
update mmc.2 type 2ndboot = 0x200(0x1) ~ 0x78000(0x3c0): Done

5、测试是否烧写成功
开发板断电，设置开发板的启动方式为EMMC启动
