ACL和NAT（附配置实例）超详细

一.ACL

1.1ACL简述

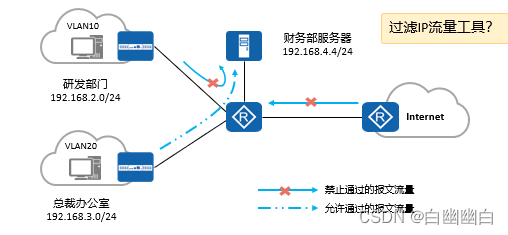

ACL（访问控制表），用于过滤数据包（源目IP地址），决定是否能通过。

1.2ACL种类

• 编号2000-2999…-基本ACL—依据依据数据包当中的源目IP地址匹配数据(数据时从 哪个IP地址 过来的)
• 编号3000-3999—高级ACL----依据数据包当中源、目的IP，源、目的端口、协议号匹配数据
• 编号4000-4999—二层ACL，MAC、VLAN-id、802.1q

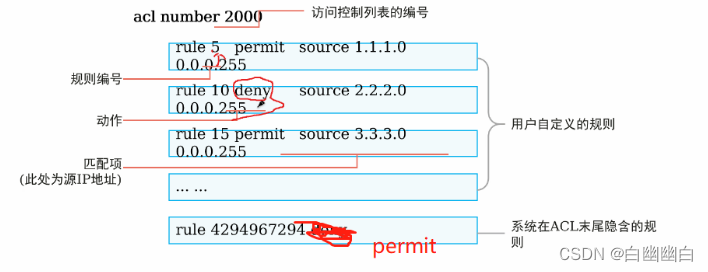

1.3ACL组成

ACL由若干条permit或deny语句组成。每条语句就是该ACL的一条规则，每条语句中的permit或deny就是与这条规则相对应的处理动作。

acl number 2000 //2000表示名字（编号）

rule 5   permit  source 1.1.1.0   0.0.0.255

rule5表示 第五条规则 (5为规则编号)

permit 表示动作（只有peimit和deny）

source 1.1.1.0 表示匹配项（用于在ACL中匹配对应规则，此处表示源IP地址）

0.0.0.255 表示通配符掩码 （全0代表单个地址）

匹配规则：从上而下依次匹配，优先选择第一次遇到的规则

比如

192.168.1.1 permit

192.168.1.0 deny

1.1还是允许通过

1.4通配符掩码（了解）

0 表示匹配（不变） 1表示随机分配（有变化）

1）哪些地址属于0.0.254.255？

10.1.1.0 0.0.254.255

10.1.1.4

10.1.2.4

10.1.5.4

10.1.9.0

255 1111 1111 表示全部可变

254 1111 1110 表示除了最后一位，其余位都可以变

不能变的这一位，由IP地址决定

比如10.0.1.0 最后一位就是1（不能变的位）

所以0.0.254.255 表示所有的奇数

2）匹配192.168.1.0~192.168.1.64

192.168.1.63 0.0.0.63

192.168.1.64 0.0.0.0

为什么不是 192.168.1.64 0.0.0.127

因为0.0.0.127的范围过大

3）192.168.1.1~ 192.168.1.3

0.0.0. 0000 0011 — 0.0.0.3

1.6 ACL配置实例

模拟: Client1 能访问 Server2，不能访问Server1,用ACL实现。

拓扑图如下：

1.6.1 基本配置

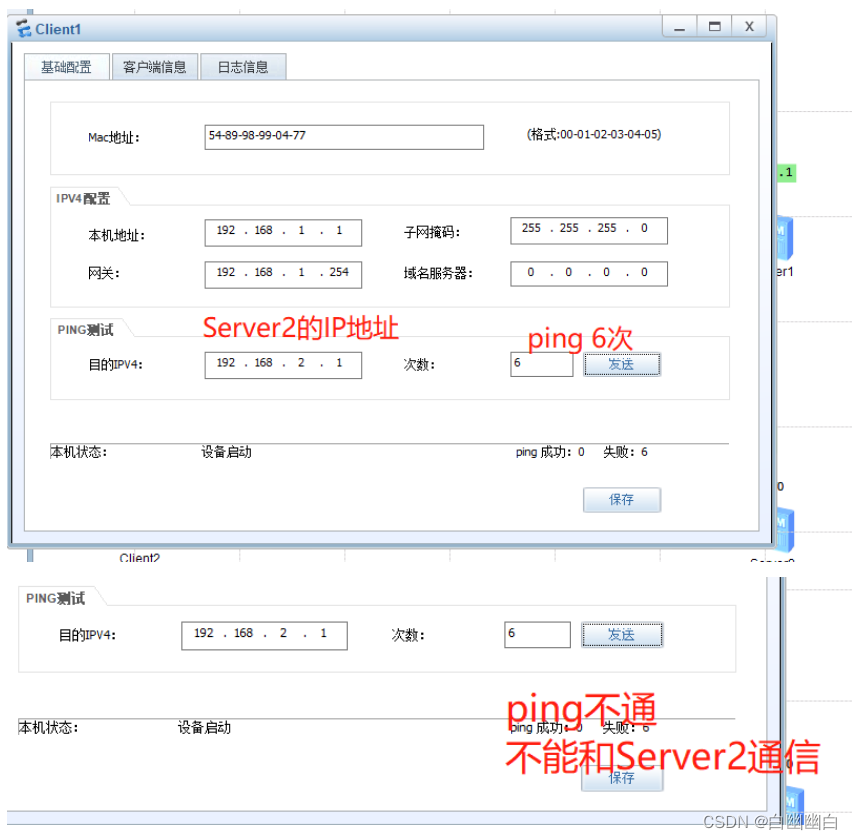

1）配置Client1 Client2 Server1 Server2的IP地址 子网掩码 网关

2）配置路由器AR1各个端口的IP地址
g0/0/0 192.168.1.254 24
g0/0/1 192.168.2.254 24
g0/0/2 192.168.3.254 24

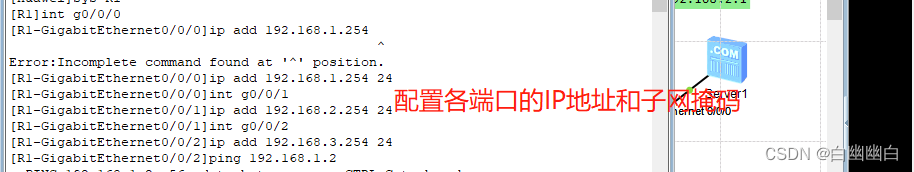

配置命令：

此时各个设备间互通

1.6.2 配置基本ACL

基本ACL 离目标地址近
在AR1的g0/0/1端口(outbound) 调用ACL而不是在g0/0/0

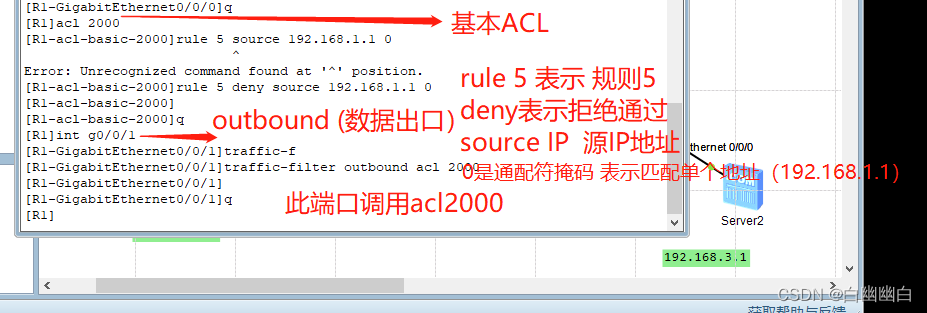

配置命令：

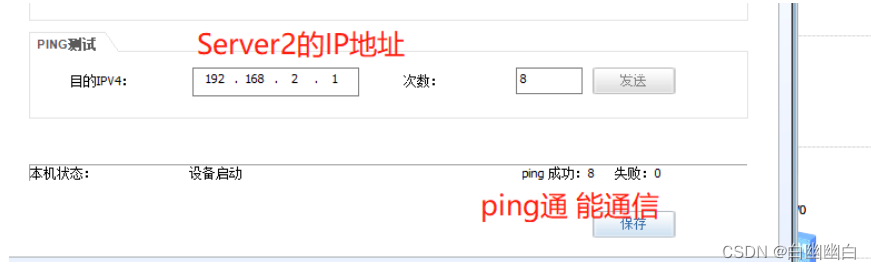

配置完成后检测连通性
Client1 —>Server2 :通信失败

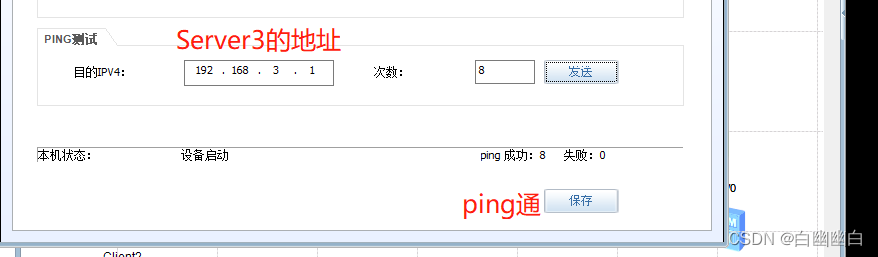

Client1—>Server3：通信成功

1.6.3 配置高级ACL

高级ACL 离源地址近
在AR1的g0/0/0口调用ACL （inbound)

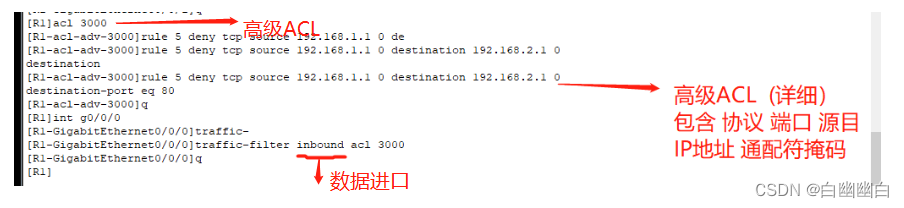

配置命令如下:

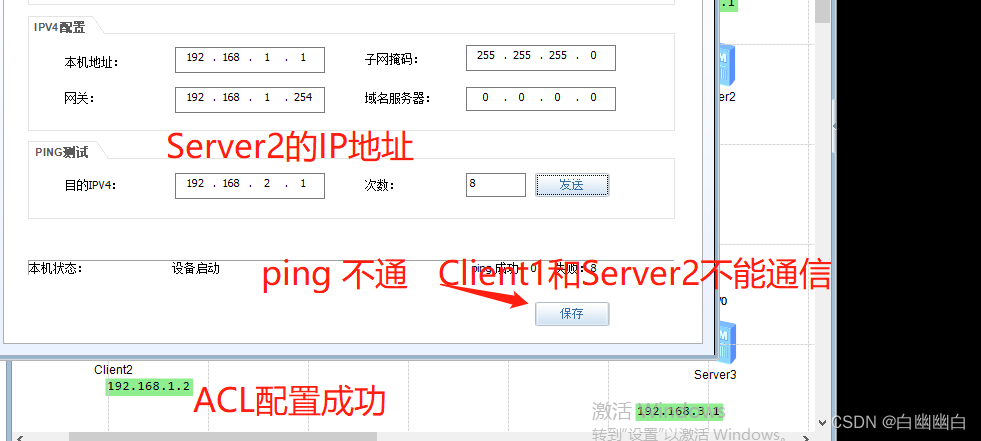

配置完成后检测连通性
Client1 — > Server2 ： 不能通信 （配置了ACL）

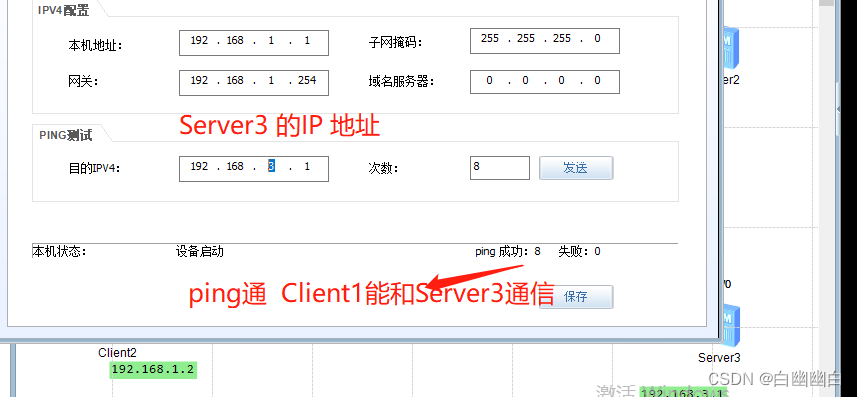

Client1 —>Server3 ：连通

1.5 小结

配置命令：

• 基本ACL

acl  2000  #基本acl 列表
rule 5 deny/permit source  IP 地址   0  #默认编号5  拒绝/接收  源IP地址  表示来自源IP地址的流量
0表示匹配此地址（1个地址）

int  端口号   （离目的设备最近的端口）
traffic-filter outbound acl 2000`

//在接口下调用acl 分为两个方向
inbound方向--------当接口收到数据包时执行ACL
outbound方向-------当设备从特定接口向外发送数据时执行ACL
-----------------------
没有被acl匹配数据默认采用permit动作
//

undo traffic-filter outbound    //端口模式下 ， 清除此端口的（基本）ACL调用

• 高级ACL

//系统视图下
acl number 3000    //高级ACL

rule 5 deny tcp source IP地址  0 destination 目的地址 0 destination-port  eq www（80）
//
高级包含 协议+源IP地址 通配符掩码（单个地址为0） + 目的IP地址 通配符掩码 + 目的端口 + eq(常用/ ） + 协议端口
//

int 端口号  // 端口为数据进口(离目的设备近）

traffic-filter inbound acl 3000

二.NAT

2.1简述

nat技术 ：地址转换 私网—>公网。

向外发送数据包时，将 源IP地址 ，由私网地址转换成公网地址。
数据包返回时，将 目的地址 ，由公网地址转换成私网地址。

2.2NAT分类

1）静态NAT: 一个私网地址对应一个公网地址 （两个私网就对应两个公网地址） (一 一对应)。

2）动态NAT：设置一个地址池，私网地址从地址池中随机获取公网地址（随机对应)。

3）NAPT （端口映射）：将内网服务器的相应端口映射成路由器公网IP地址的相应端口。

4）EASY-IP：将IP地址和端口号一起转发来区分每个数据包 （端口号一般没有 ，会随机分配）。使用列表匹配私网的ip地址，将所有的私网地址映射成路由器当前接口的公网地址

2.3 NAT配置实例

nat是在路由器内部进行
私–>公 在数据出口进行
公—>私 也是在数据出口进行 （回来的数据流）

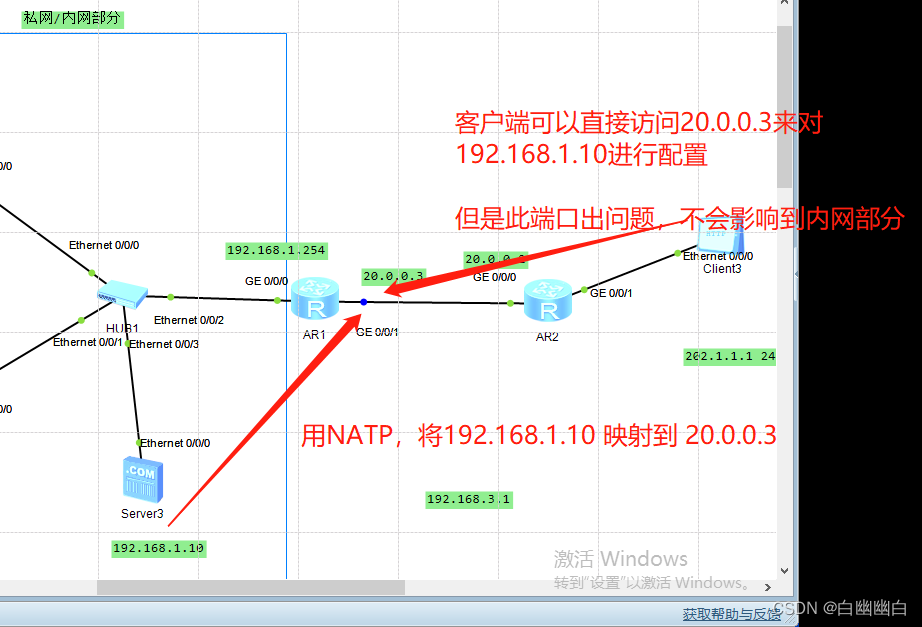

1）NATPT

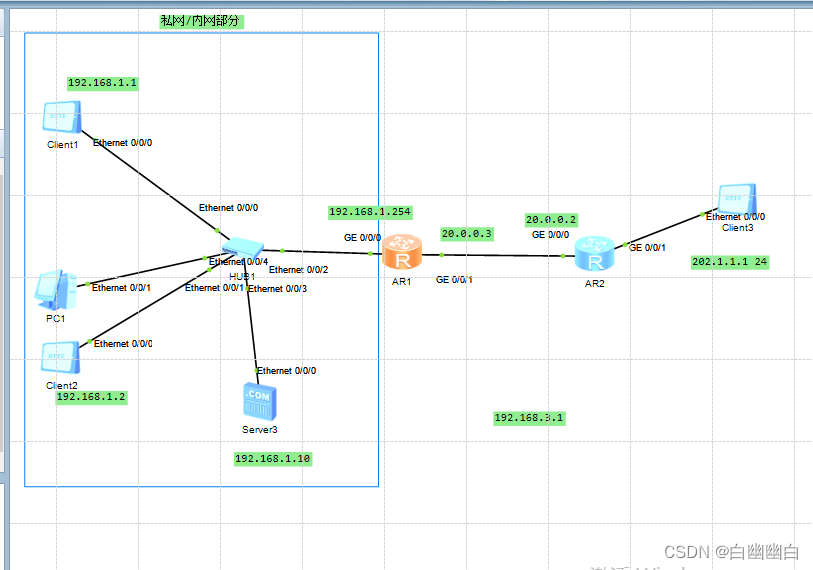

拓扑图：

路由器AR1需要配置默认路由

配置命令：

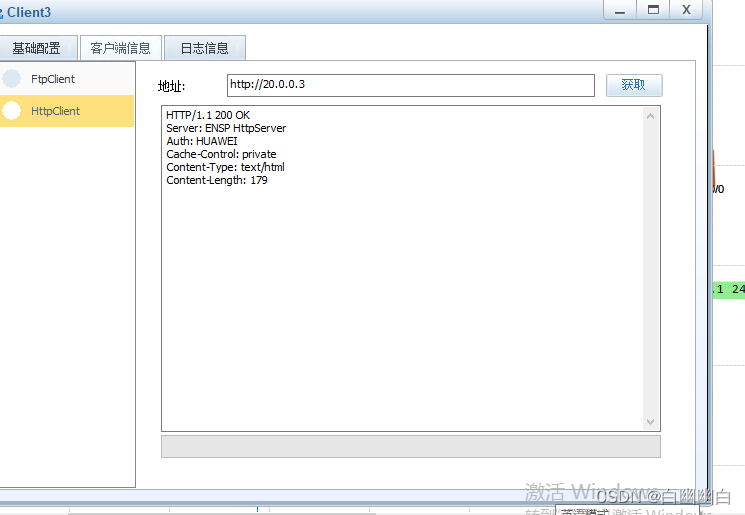

配置完成后，用Client3访问20.0.0.3:80

配置成功

2）Easy -IP

拓扑图：

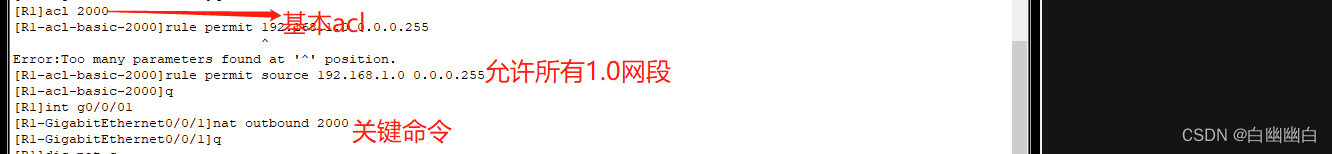

配置命令：

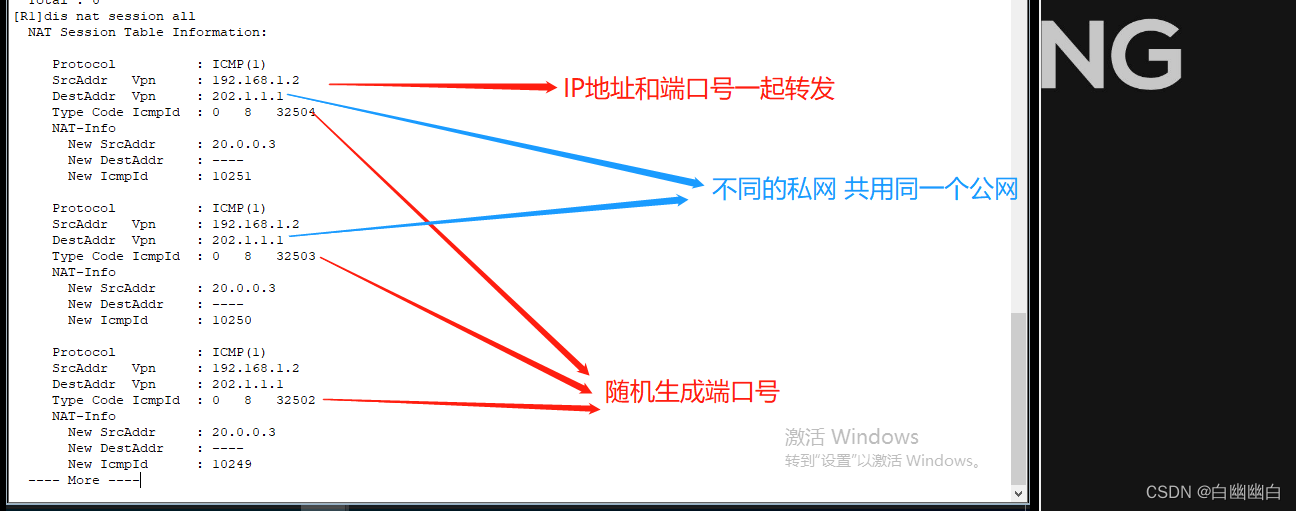

配置完成后，dis nat session all 查看所有NAT映射表项。

配置成功

2.4 小结

1）NAT的作用

NAT将内部（私有）地址转换成外部（公有）地址。

2）配置命令

- 静态

int 端口号      //要在端口模式下 （数据出口）

nat static enable
nat static global 目的IP地址 inside 源IP地址   //将源地址（内网的地址）和目的地址（外网地址）建立联系

dis nat static  //查看静态NAT

- 动态

//192.168.1.0网段为例//

nat address-group 1 200.1.1.10 200.1.1.15  //建立地址池（随机和私网地址对应 自动取出）

acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255 //给需要地址转换的网段添加规则，以


int 端口号     //端口模式 （数据出口）
nat outbound 2000 address-group 1 no-pat // no-pat表示不加端口号

- NATPT

int 端口号  //要在端口模式下

nat server protocol tcp global current-interface www inside 目的IP地址 端口号 //将当前端口映射到内网的目的端口（IP:端口号）

//nat server --nat 服务器
protocol tcp --tcp协议
global -- 全局模式
current-interface www -- 当前端口+端口号
inside 192.168.1.100 www -- 目的IP地址+端口号
//

- EASY-IP

//以192.168.1.0网段为例//

acl 2000    //基本ACL
rule permit source 192.168.1.0 0.0.0.255  //允许1.0网段通过

int 端口号  //接口模式 （数据出口）

nat outbound 2000   //关键命令

display nat session all  //查看所有NAT映射表项
