记一次单片机曼彻斯特解码调试

博客参考：https://blog.csdn.net/Stack_/article/details/116952678

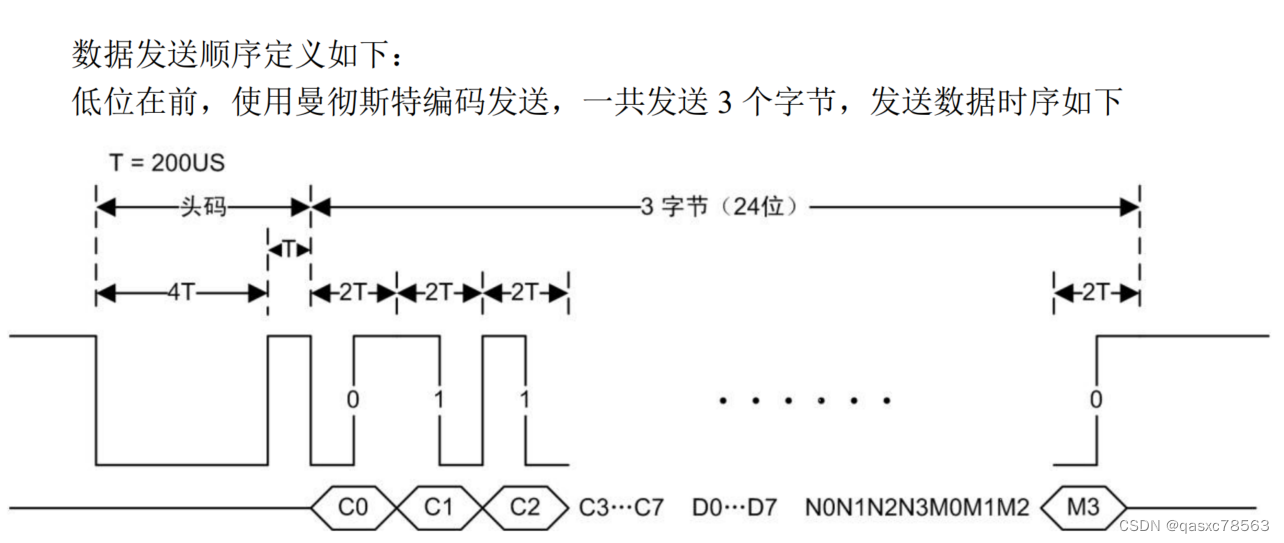

发送数据时序

相比ID卡，解码思路差不多，但这个时序是要简单一些的，特点是有起始头码，数据一共3个字节（24位），发码间隔时间150ms，没有校验码

解码思路：
1.设置外部中断边沿触发
2.设置定时器计数，进入外部中断后关闭定时器计数，然后读取定时器计数值TH0和TL0的值，再开启定时器计数，根据定时器计数值判断4T，T，2T的值的范围
3.设置头码检验，也就是定时器计数值在4T范围内
4.设置数据检验，并且记录这一次的值。由于头码是一段低电平，那么标记头码低电平状态，头码之后的第一次是上升沿中断，并且读取到定时器计数值是T范围的值，记录这一次的状态，不记录这一次的数据。下一次下降沿中断再次读取到定时器计数值是T范围的值，那么记录下这次读取到的值为0，并且记录为低电平状态
5.如果上一次为低电平状态，并且在下降沿读到2T，那么说明数据跳变为1了，记录为高电平状态，如果在上升沿读到T，说明数据还是0，记录为低电平状态；如果上一次为高电平状态，并且在下降沿读到T，说明数据是1，记录为高电平状态，如果上升沿读到2T，那么数据是0，记录为低电平状态。

//外部中断0处理函数
{
	static U8	XDATA dataenflag=0;
	static U8	XDATA LastState=0;
	static U16	XDATA WaveNow=0;
	static U8	XDATA DataStateFlag=0;
	static U8	XDATA RfState=0;
	static U8 XDATA Invcnt=0;
	U8 XDATA i=0;
	T0En(OFF);

	// 判断上升沿还是下降沿
	Invcnt = R_FLAG & 0x07;
	if(Invcnt & 0x04)
	{
		DataStateFlag=DATA_STATE_H;//上升沿
	}
	else
	{
		DataStateFlag=DATA_STATE_L;//下降沿
	}

	WaveNow=0;
	WaveNow=((U16)TH0)&0x00ff;
	WaveNow=(WaveNow<<8)&0xff00;
	WaveNow+=(((U16)TL0)&0x00ff);
	TH0=TL0=0;
	T0En(ON);
/*接收足够的数据判断T,2T,4T的值的范围*/
	#if 0
	g_u8Tesetbuf[g_u8Tesetcnt]=WaveNow;
	if(++g_u8Tesetcnt>=59)
	{
		g_u8Teseflag=1;
	}
	else
	{
		T0En(ON);
	}
	#endif

	#if 1
	switch(RfState)
	{
		case 0:  //找头
			if(DataStateFlag==DATA_STATE_H)
			{
				if((WaveNow>RF_STAR_MIX)&&(WaveNow<RF_STAR_MAX))
				{
					RfState=1;
					g_u8Tesetcnt=0;
					Invcnt=0;
					LastState=DATA_TYPE_L;
				}
			}
			break;
		#if 1
		case 1:
			//g_u8Teseflag=1;
			if(LastState==DATA_TYPE_L)
			{
				if(DataStateFlag==DATA_STATE_L)
				{
					if((WaveNow>RF_DATA_B_MIX)&&(WaveNow<RF_DATA_B_MAX))
					{
						g_u8Tesetbuf[g_u8Tesetcnt]=0x01;
						dataenflag=1;
						LastState=DATA_TYPE_H;
					}
					//else if((WaveNow<RF_DATA_A_MIX)||(WaveNow>RF_DATA_B_MAX))
					else if(WaveNow>RF_DATA_B_MAX)
					{
						dataenflag=2;		//  异常值
					}
					else{dataenflag=0;}
				}
				else if(DataStateFlag==DATA_STATE_H)
				{
					//if((WaveNow>RF_DATA_A_MIX)&&(WaveNow<RF_DATA_A_MAX))
					if((WaveNow<RF_DATA_A_MAX))
					{
						g_u8Tesetbuf[g_u8Tesetcnt]=0x00;
						dataenflag=1;
						LastState=DATA_TYPE_L;
					}
					else if((WaveNow>RF_DATA_B_MAX))
					{
						dataenflag=2;		//  异常值
					}
					else{dataenflag=0;}
				}

			}

			else if(LastState==DATA_TYPE_H)
			{
				if(DataStateFlag==DATA_STATE_L)
				{
					//if((WaveNow>RF_DATA_A_MIX)&&(WaveNow<RF_DATA_A_MAX))
					if((WaveNow<RF_DATA_A_MAX))
					{
						g_u8Tesetbuf[g_u8Tesetcnt]=0x01;
						dataenflag=1;
						LastState=DATA_TYPE_H;
					}
					else if((WaveNow>RF_DATA_B_MAX))
					{
						dataenflag=2;		//  异常值
					}
					else{dataenflag=0;}
				}
				else if(DataStateFlag==DATA_STATE_H)
				{
					if((WaveNow>RF_DATA_B_MIX)&&(WaveNow<RF_DATA_B_MAX))
					{
						g_u8Tesetbuf[g_u8Tesetcnt]=0x00;
						dataenflag=1;
						LastState=DATA_TYPE_L;
					}
					else if((WaveNow>RF_DATA_B_MAX))
					{
						dataenflag=2;		//  异常值
					}
					else{dataenflag=0;}
				}
			}
			/**/
			if(dataenflag==1)
			{
				dataenflag=0;
				if(g_u8Tesetcnt<23)
				{
					g_u8Tesetcnt++;
				}
				else
				{
					for(i=0;i<24;i++)
					{
						g_u8Tesetbuf2[i]=g_u8Tesetbuf[i];
					}
					g_u8Teseflag=1;
					RfState=0;

				}
			}
			else if(dataenflag==2)
			{
				g_u8DATAflag=WaveNow;//看看出错情况
				RfState=0;
				g_u8Tesetcnt=0;
			}
			break;
		#endif
		default:break;
	}
	#endif

	IE0 = 0;	// 清除中断标志
}
