【网盘提供最新离线库文件】配置板支持包,使用Arduino IDE对STM32全系列芯片编程

此文为原创,转载或引用请注明出处!

https://blog.csdn.net/qcmyqcmy/article/details/128126014

目录

此文为原创,转载或引用请注明出处!

一、为STM32准备Arduino开发环境。

二、准备支持包

三、安装支持包(自动下载安装)

四、手动安装支持包

五、网盘提供的STM32全系列基本库的版支持包

六、ArduinoIDE下,STM32下载报错处理方法


Arduino是一个开放性很好的开源软件平台,可以支持开发者通过底层内核开发组件,并可以将这个组件安装到Arduino平台,从而让它支持更多的第三方的芯片和开发板。下面介绍一下如何在Arduino平台上支持全系列的STM32芯片开发。

剧透一下:使用文中的方法,无需忍受在外网Github下载时的龟速网络,如果你不想下载,也可以使用网盘中给出的离线文件。已经多次测试,本方法完美使用!

一、为STM32准备Arduino开发环境。

根据个人习惯,您可以使用Vscode,也可以使用Arduino IDE进行开发。

ARDUINO 团队在2022年9月14日发布了正式版的Arduino IDE 2.0。此后又数次更新。Arduino IDE 2的强大功能,已经让我不再想在VScode中配置Arduino了,关于新版的具体功能,大家自己检索或到Arduino官网研究。

新版Arduino IDE 百度网盘下载:

链接:https://pan.baidu.com/s/1EjCWJrhWEk9BW4kmQoo0Zw
提取码:hcgv

二、准备支持包

下面是官方提供的三方平台:

Unofficial list of 3rd party boards support urls · arduino/Arduino Wiki · GitHub

  • STM32F1xx/STM32F4xx/STM32F3xx Serieshttp://dan.drown.org/stm32duino/package_STM32duino_index.json

    • STM32 Discovery F407
    • STM32Stamp F405
    • Netduino2 F405
    • STM32F3Discovery
    • Maple Mini
    • Maple (Rev 3)
    • Maple (RET 6)
    • Microduino Core STM32 to FLASH
    • STM Nucleo F103RB (STLink)
    • Generic STM32F103C series
    • Generic STM32F103R series
    • Generic STM32F103T series
    • Generic STM32F103V series
    • Generic STM32F103Z series
    • Generic GD32F103C series

三、安装支持包(自动下载安装)

将STM32板支持添加到Arduino
运行Arduino IDE。点击“文件”菜单,然后点击“首选项”。点击"首选项"对话框将其打开,然后添加以下链接到"附加开发板管理网址"字段:


我添加的是官方支持包:https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json

上面链接有时从国内访问错误,连不了时,可以从下面的网盘中下载json文件,放到目录“C:\Users\Evan\AppData\Local\Arduino15”(将Evan替换为您的用户名)中,重启Arduino。

点击“工具”菜单,以此选择“板>板管理器”打开;您将看到已安装和可用的板列表。选择“已贡献”类型进行筛选,选“STM32 MCU主板”,点击安装。

四、手动安装支持包

因资源在国外,网络下载速度很慢,可以在已下载的电脑上取回支持包,手动安装,下面介绍方法。

【本节以2.7.1版为例说明,由于版本迭代,第五节中有离线库的网盘下载链接,根据版本自取即可】

在目录“C:\Users\Evan\AppData\Local\Arduino15”(将Evan替换为您的用户名)中,打开索引json文件【package_stmicroelectronics_index.json,此处以安装Windows系统中的STM32的官方包为例,其他支持包做法相似。】,下图说明了所需的安装包:

注意:分析库文件后发现,2.7.1版本与2.7.0版只差一个文件(STM32-2.7.1.tar.bz2),其他文件相同。

 第一个文件:STM32-2.7.1.tar.bz2

2.7.0版STM32-2.7.1.tar.bz2文件

https://github.com/stm32duino/Arduino_Core_STM32/releases/download/2.7.0/STM32-2.7.0.tar.bz2

2.7.1版STM32-2.7.1.tar.bz2文件

https://github.com/stm32duino/Arduino_Core_STM32/releases/download/2.7.1/STM32-2.7.1.tar.bz2

 依次下载上图标号中的4个文件:

找到"host": "i686-mingw32"下的下载路径,注意,信号要对应,不能下载成STM8的了!如“xxxx.zip”见下图:

复制下载地址:

https://github.com/xpack-dev-tools/arm-none-eabi-gcc-xpack/releases/download/v12.2.1-1.2/xpack-arm-none-eabi-gcc-12.2.1-1.2-win32-x64.zip

复制下载地址:

https://github.com/xpack-dev-tools/openocd-xpack/releases/download/v0.12.0-1/xpack-openocd-0.12.0-1-win32-x64.zip

复制下载地址:

https://github.com/stm32duino/Arduino_Tools/releases/download/2.2.1/STM32Tools-2.2.1-windows.tar.bz2

复制下载地址:

https://github.com/stm32duino/ArduinoModule-CMSIS/releases/download/5.9.0/CMSIS-5.9.0.tar.bz2

使用下载工具下载。

备注:Arduino IDE 2.2.1的板支持包json文件目录:“C:\Users\Evan\AppData\Local\Arduino15”(将Evan替换为您的用户名)。如果您的STM32支持包的json文件也下载错误,可以从下文中我提供的网盘中直接下载。

将下载后的4个文件放到目录“C:\Users\用户名\AppData\Local\Arduino15\staging\packages”下:

温馨提示:为了节省C盘空间,博主将Arduino15文件夹转移到了“D:\ProgramData\”,这样即使系统重装,也不会影响Arduino库文件了!如果你也想修改库路径,请参考博文:

【实用技巧】更改ArduinoIDE默认库文件位置,解放C盘,将Arduino15中的库文件移动到其他磁盘-CSDN博客文章浏览阅读183次。本文主要介绍更改Arduino IDE (含2.0以上版本)默认库文件位置的方法。Arduino IDE 默认将软件包安装到 C 盘,如果你使用的开发板较多,产生的库文件会很大,甚至导致 C 盘可用空间不足。如果将库文件默认装在C盘,在系统重装后,就会涉及到Arduino库文件的安装,耗时和工程量是很大的。由于ArduinoIDE在软件安装和设置中,都无法更改指定软件包下载位置和库文件存储的设置。因此,本文将讲解如何更改ArduinoIDE库文件路径,将库文件存储到其他分区的磁盘上。https://blog.csdn.net/qcmyqcmy/article/details/134481065

按下图手动添加库【注意:安装此库以前,须确认最新版的文件“package_stmicroelectronics_index.json”在您的目录C:\Users\用户名\AppData\Local\Arduino15”中,如果你的IDE中下载错误,请从下文的网盘中自取】:

  因库已经准备好了,安装进程非常快,安装成功后的界面如下:

 说明:如果在安装新版前,你的库中存在旧版,新版安装后会自动卸载旧版支持包。

 至此,STM32的Arduino库安装成功,此方法使用多个版本的ArduinoIDE测试通过(包括Arduino IDE 2.2.1)。查看一下,可以看到开发板了:

五、网盘提供的STM32全系列基本库的版支持包

百度网盘下载地址:

链接:https://pan.baidu.com/s/171KNtN7ltdfYgnKYrO433w
提取码:r8ky


重要提醒:

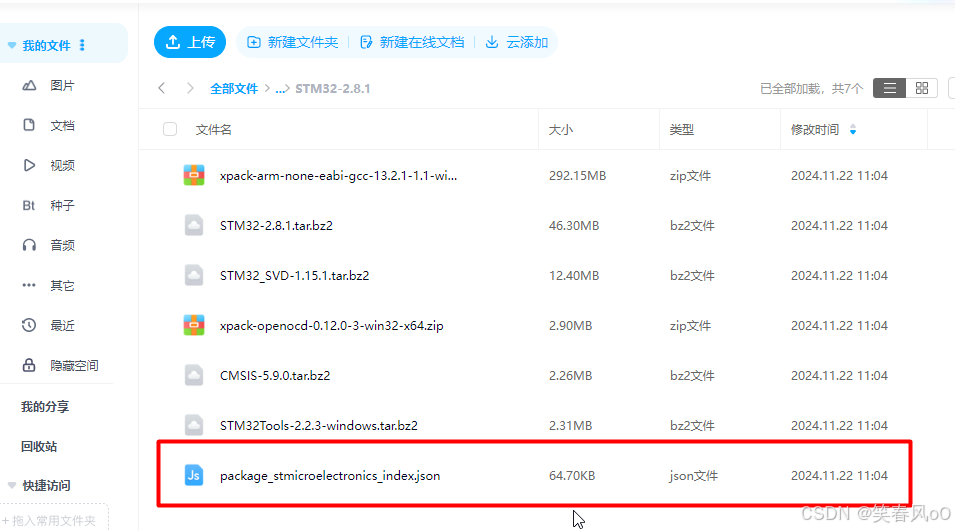

使用网盘中的新版库文件时,一定要用网盘中的“package_stmicroelectronics_index.json”文件(如下图),

去替换你的Arduino15目录下的同名json文件,否则新版不可用,该json文件一般位于目录“C:\Users\Evan\AppData\Local\Arduino15”(将Evan替换为您的用户名)中:

 温馨提示:为了节省C盘空间,博主将Arduino15文件夹转移到了“D:\ProgramData\”,这样即使系统重装,也不会影响Arduino库文件了!如果你也想修改库路径,请参考博文:

【实用技巧】更改ArduinoIDE默认库文件位置,解放C盘,将Arduino15中的库文件移动到其他磁盘-CSDN博客文章浏览阅读183次。本文主要介绍更改Arduino IDE (含2.0以上版本)默认库文件位置的方法。Arduino IDE 默认将软件包安装到 C 盘,如果你使用的开发板较多,产生的库文件会很大,甚至导致 C 盘可用空间不足。如果将库文件默认装在C盘,在系统重装后,就会涉及到Arduino库文件的安装,耗时和工程量是很大的。由于ArduinoIDE在软件安装和设置中,都无法更改指定软件包下载位置和库文件存储的设置。因此,本文将讲解如何更改ArduinoIDE库文件路径,将库文件存储到其他分区的磁盘上。https://blog.csdn.net/qcmyqcmy/article/details/134481065

六、ArduinoIDE下,STM32下载报错处理方法

一些朋友在用ArduinoIDE下载STM32时,会遇到报错信息:

STM32CubeProgrammer not found (STM32_Programmer_CLI.exe).

出现该错误的原因是无法找到STM32CubeProgrammer,参考下文配置环境变量就可以解决该问题:

(9条消息) 使用官方Arduino板支持包开发全系列STM32_stm32官方支持arduino_笑春风oO的博客-CSDN博客icon-default.png?t=N7T8https://blog.csdn.net/qcmyqcmy/article/details/128278285

Enjoy! ☺

【此文为原创,转载或引用请注明出处!https://blog.csdn.net/qcmyqcmy/article/details/128126014
