FM芯片性能测试

一、说明

目前车载FM&AM没有明确的国标，因此各家测试项目可能不同，最主要测试标准比较混乱，多是根据具体芯片的规格书以及与芯片厂商协商。

二、测试设备&环境搭建

信号发生器：R&S SMCV100B

音频分析仪：R&S UPV AUDIO AYALYZER DC 250KHZ（AP的也可以）

专用USB-I2C控制模块（不同芯片控制模块不同，例如SPI或UART的控制模块）

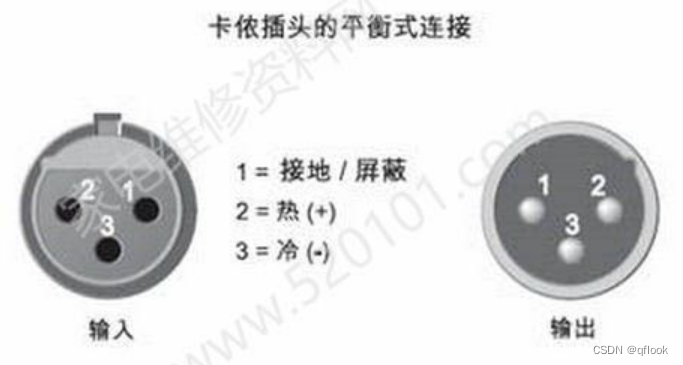

卡农线（针对模拟声道输出，+接左/右声道，-接GND，地可接GND也可悬空）

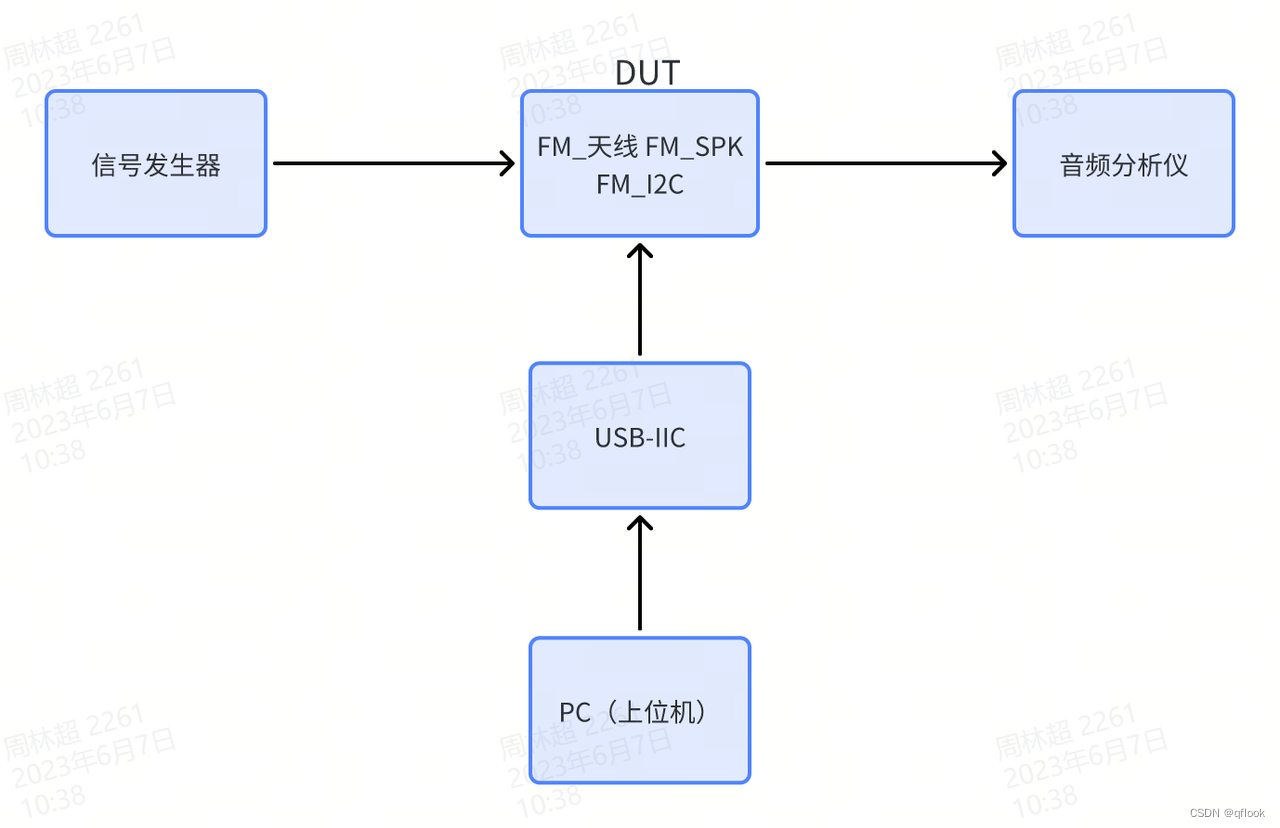

三、测试系统框图

四、操作步骤

1.单声道信噪比（核心硬件指标）

1）仪器设置

音频信号发生器：信号level：60dBu，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，mono模式，其他默认即可

音频分析仪：显示单位dBr，统计方式 RMS 滤波器IECtuner

2）测试步骤

• 上位机设置DUT工作在98.1MHz，音频分析仪此时读值设置为0dBr；
• 关闭信号发生器的调制输出，音频分析仪此时读值的绝对值即为测试结果；

3）测试标准

≥60dBr

2.实用灵敏度（核心硬件指标）

1）仪器设置

音频信号发生器：信号level：60dBu，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，mono模式，其他默认即可；

音频分析仪：显示单位dBr，统计方式 RMS 滤波器IECtuner；

2）测试步骤

• 上位机设置DUT工作在98.1MHz，音频分析仪此时读值设置为0dBr；
• 关闭信号发生器的调制输出，音频分析仪此时读值的绝对值即为信噪比；
• 逐步调低信号发生器的level值，重复步骤1和2，直到信噪比达到30dBr，此时的level值即为测试结果；

3）测试标准

≤0dBuV

3.极限灵敏度

1）仪器设置

音频信号发生器：信号level：60dBu，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，mono模式，其他默认即可；

音频分析仪：显示单位dBr，统计方式 RMS 滤波器IECtuner；

2）操作步骤

• 上位机设置DUT工作在98.1MHz，音频分析仪此时读值设置为0dBr；
• 逐步调低信号发生器的level值，直到音频分析仪读值为-3dBr，此时的level值即为测试结果；

3）测试标准

≤5dBuV

4.频率的响应

1）仪器设备

音频信号发生器：信号level：60dBu，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，预加重50us，mono模式；

音频分析仪：显示单位dBr，统计方式 RMS 滤波器OFF；

2）操作步骤

• 上位机设置DUT工作在98.1MHz，音频分析仪此时读值设置为0dBr；
• 逐步调低调制频率，直到音频分析仪读值为-3dBr，此时调制频率为频响的下限LOW；
• 逐步调高调制频率，直到音频分析仪读值为-3dBr，此时调制频率为频响的上限HIGH；

3）测试标准

LOW≤50HZ

HIGH≥10KHZ

5.频率范围

1）仪器设置

音频信号发生器：信号level：60dBu，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，mono模式；

2）操作步骤

• 调节信号发生器频率为87.5Mhz，查看上位机自动搜台是否可以搜索到87.5MHZ；
• 调节信号发生器频率为108MHZ，查看上位机自动搜台是否可以搜索到108MHZ；

3）测试标准

均可自动锁台；

6.立体声分离度

1）仪器设置

音频信号发生器：信号level：60dBu，频偏：75KHZ，调制频率：1K，频率98.1MHZ，导频设置为7.5KHZ（10%）；模式：立体声stereo；

音频分析仪：显示单位dBr，统计方式 RMS 滤波器IECtuner；

2）操作步骤

• 设置单个声道输出（例如L_Only），上位者DUT工作在98.1MHz，此时设置音频分析仪的读取为0dBr；

• 切换成另外一个声道输出（例如R_only），此时音频分析仪读值的绝对值即为测试结果；

3）测试标准

≥40dBr

7.自动频率控制保持范围

1）仪器设备

音频信号发生器：信号level：60dBu，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，mono模式；

音频分析仪：显示单位dBr，统计方式 RMS 滤波器IECtuner；

2）操作步骤

• 上位机设置DUT工作在98.1MHz，设置此时音频分析仪读值为0dBr；
• 逐渐调高（切记不能从高到低）信号发生器频率，直到读值为-3dBr，记录此时频率为A；
• 逐渐调低（切记不能从低到高）信号发生器频率，直到读值为-3dBr，记录此时频率为B；
• 计算A-B即为测试结果；

3）测试标准

≥70KHZ

8.AM抑制比

1）配置

音频信号发生器：信号level：60dBu，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，mono模式

音频分析仪：显示单位dBr，统计方式 RMS 滤波器IECtuner；

2）操作步骤

• 上位机设置DUT工作在98.1MHz，此时音频分析仪输出设置为0dBr；
• 关闭FM输出，打开AM输出（调制400HZ，调幅30%）其他设置不变，音频分析仪读值的绝对值即为测试结果

3）测试标准

≥60dBr

9.双信号选择性

1）配置

音频信号发生器1：信号level：29dBu emf，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，mono模式

音频信号发生器2：信号level：0dBu emf，频偏：22.5KHZ，调制频率：1K，mono模式

音频分析仪：显示单位dBr，统计方式 RMS 滤波器IECtuner；

2）操作步骤

• 上位机设置DUT工作在98.1MHz，打开信号发生器1且关闭信号发生器2，设置此时音频分析仪读值为0dBr；
• 关闭信号发生器1，打开信号发生器2且设置频率为98.2MHz；
• 调节信号发生器2的level值，直到音频分析仪读值为-26dBr，信号发生器2的level值-信号发生器1的level值（29dBu emf）即为测试结果
• 重复以上步骤，分别设置信号发生器2频率为97.9MHZ、98MHZ和98.3MHZ，记录测试结果；

3）测试标准

98MHZ、98.2MHZ ≥75dB

97.9MHZ、98.3MHZ ≥80dB

10.立体声信噪比

1）仪器设置

音频信号发生器：信号level：60dBu，频偏：75KHZ，调制频率：1K，频率98.1MHZ，setero模式，Polot Deviavion：10%（或者7.5KHZ）

音频分析仪：显示单位dBr，统计方式 RMS 滤波器IECtuner；

2）操作步骤

• 上位机设置DUT工作在98.1MHz，信号发生器选择L_only输出，设置音频分析仪dBr值为0；
• 关闭调制输出，读取此时音频分析仪dBr的绝对值即为L声道的测试结果；
• 信号发生器选择R_Only输出，打开调制输出，设置音频分析仪dBr值为0；
• 关闭调制输出，读取此时的音频分析仪的dBr绝对值即为R声道的测试结果；

3）测试标准

≥60dBr

11.失真灵敏度

1）仪器设置

音频信号发生器：信号level：60dBu，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，mono模式

音频分析仪：显示单位%，统计方式THD，滤波器IECtuner；

2）操作步骤

• 上位机设置DUT工作在98.1MHz；
• 逐渐降低信号发生器的level值，直到信号发生器最大显示值为3%，此时level值即为测试结果；

3）测试标准

≤-3dBuV

12.失真度(THD)

1）仪器设置

音频信号发生器：信号level：60dBu，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，mono模式

音频分析仪：显示单位%，统计方式THD+N，滤波器IECtuner；

2）操作步骤

• 设置上位机工作在98.1MHz；
• 直接查看音频分析仪%数值即为测试结果；

3）测试标准

≤0.1%

13.过载失真

1）仪器设置

音频信号发生器：信号level：120dBu，频偏：22.5KHZ，调制频率：1K，频率98.1MHZ，mono模式；

音频分析仪：显示单位%，统计方式THD+N，滤波器IECtuner；

2）操作步骤

• 设置上位机工作在98.1MHz；
• 直接查看音频分析仪%数值即为测试结果；

3）测试标准

≤0.2%

14. 过调失真

1）仪器设置

音频信号发生器：信号level：60dBu，频偏：75KHZ，调制频率：1K，频率98.1MHZ，mono模式

音频分析仪：显示单位%，统计方式THD+N，滤波器IECtuner；

2）操作步骤

• 设置上位机工作在98.1MHz；
• 直接查看音频分析仪%数值即为测试结果；

3）测试标准

≤0.2%
