C# 图像边缘融合 - 简单边缘场景 （三）

很喜欢看图像算法在处理过程中的状态变化，有一种蜕变的神奇感觉，就好像代码自己有了思想，在跳动着和我讲话，像是一个一个的小精灵，在组织着自己的思想，然后到达我要去到的终点。

---

背景

上一篇文章 C# 图像边缘融合 - 简单边缘场景 （二）-CSDN博客 实现了一种简单图像的边缘融合，用于对图像内容在与相近色的图像边框融合的时候，进行了线性的过渡处理，

但是它有2个缺点：

1，当拍照的环境背景不具有线性特征的时候，会破坏背景；

2，对于主体内容的边缘过于复杂的情况，过渡效果不好

这篇文章主要在以上两个方面进行了优化，对不完全纯色的背景图像，当它与背景融合的时候，

改进思路有2点：

1，通过透明度过渡的方式来进行融合，不损失图像内容，

2，外形轮廓的提取时，关键特征点的精细路径转变为，使用指定步长的规则轮廓来进行贴近拟合，最后进行一次均值平滑处理，以获得较好的外包围轮廓。

---

目标

处理一种简单背景的图像，覆盖相框的融合处理。

条件：基于两张相同尺寸的图像。

要求：边框不受到任何的破坏

要求：图像主内容不受到任何的破坏

要求：图像主内容能够容忍异形复杂边缘

要求：内容与边框的过渡，不能破坏过渡区的内容

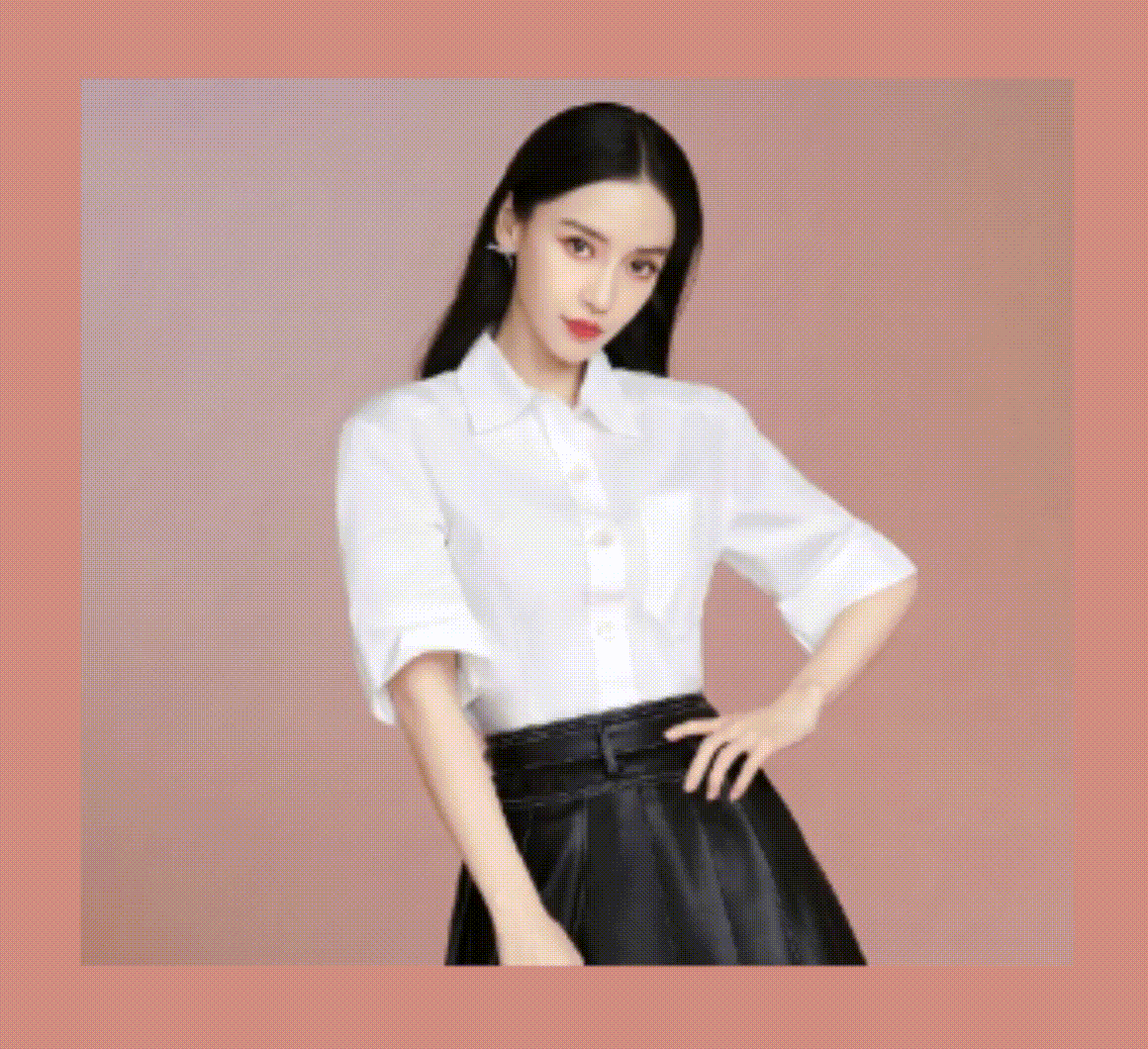

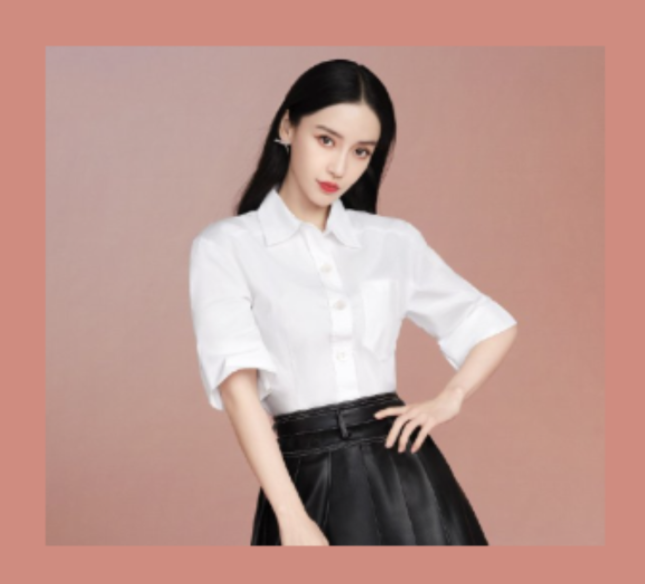

相框图：  内容图：

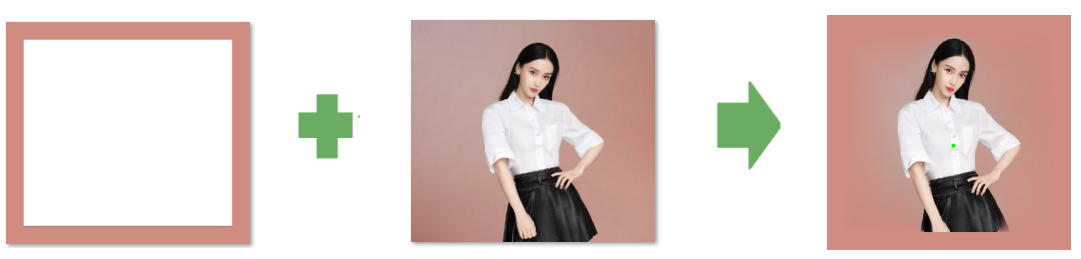

如下图所示，将相框图与内容图进行结合产生了第3张融合图，这里的边缘需要被进行融合处理：

---

处理过程

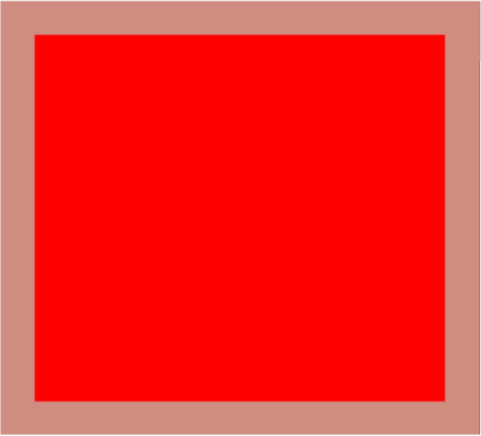

1，找出相框图片的内容区域，即非透明区域，标记为红色区域。

  for (int r = margin; r < lb.Height - margin; r++)
  {
      for (int c = margin; c < lb.Width - margin; c++)
      {
          var cr = lb.GetPixel(c, r);
          var strans = cr.A == 0;
          if (strans)
          {
              arr_ps_trans[c, r] = true;
          }
      }
  }

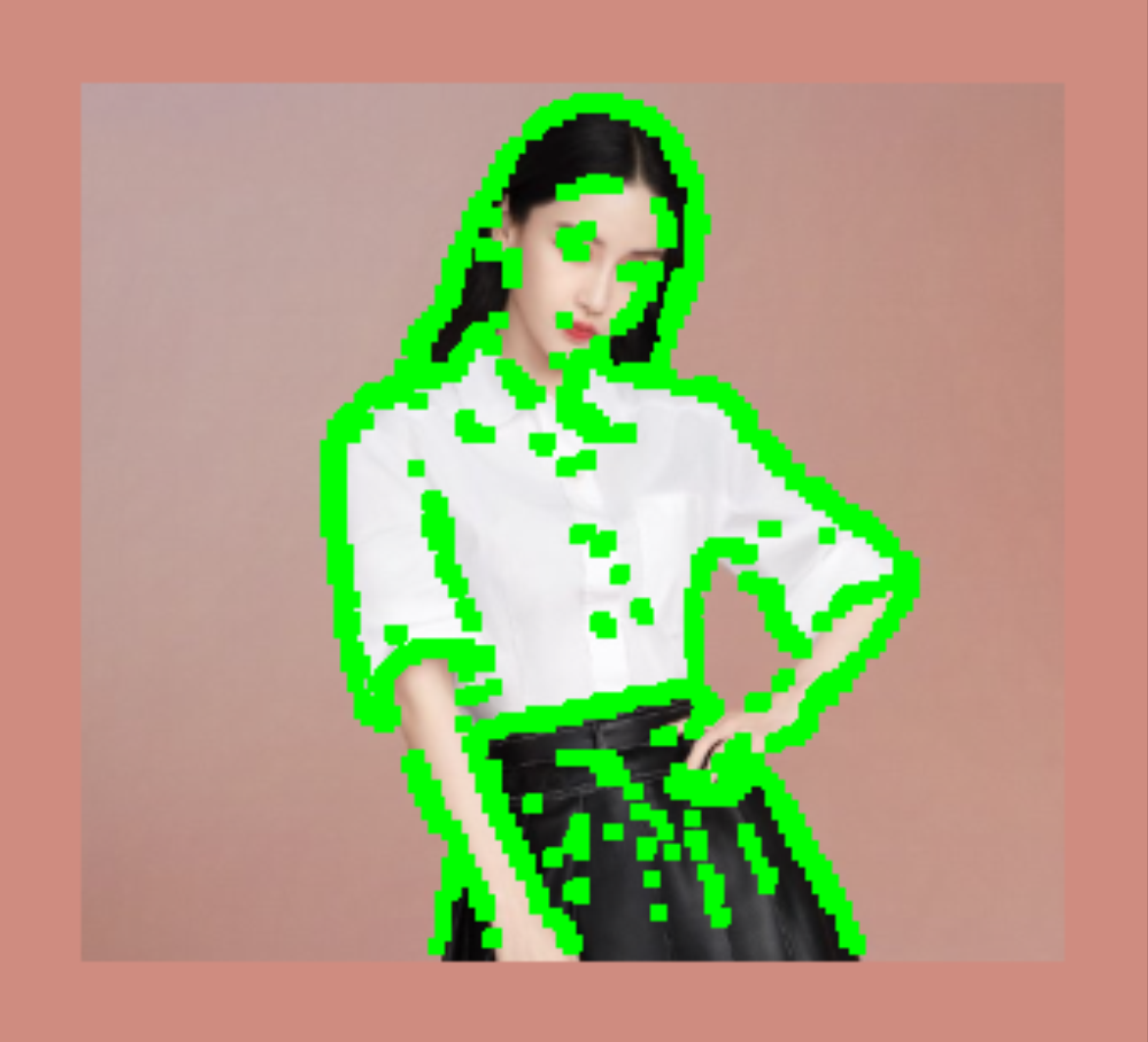

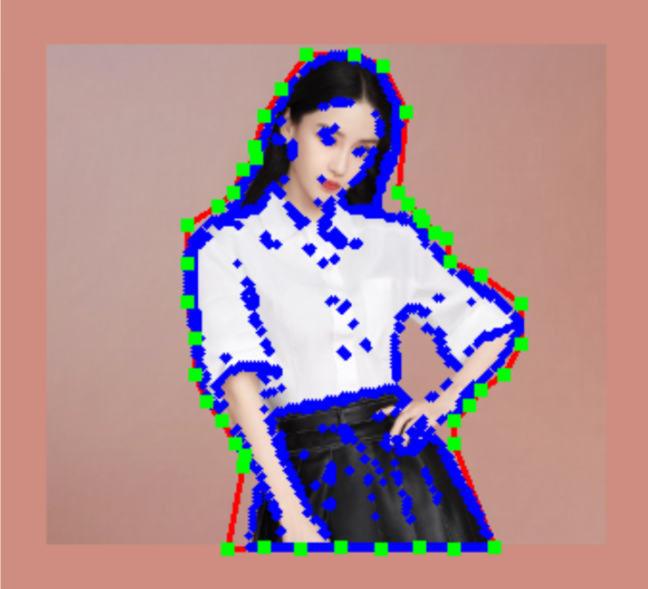

2，标记明显关键点，即绿色区域。

var split_count = 4;
bool[,] rd_channel_dif_max_pt = new bool[lb.Width, lb.Height];
var psrd5 = GetCirclePoints(new Point(), (int)Math.Round(round_len / (double)split_count * (split_count + 1)));
var lst_rd_channel_dif_max_pt = new Point[lb.Width * lb.Height];
var lst_rd_channel_dif_max_pt_idx = 0;
for (int r = margin; r < lb.Height - margin; r++)
{
    for (int c = margin; c < lb.Width - margin; c++)
    {
        var ls1 = psrd5.Select(a => new Point(a.X + c, a.Y + r)).Where(a => rtvalid.Contains(a)).ToList();
        var dmax = ls1.Max(a => rd_channel_dif_max[a.X, a.Y]);
        //太小的差异，丢弃,影响细节保留度
        if (dmax < chanelDifFilter) continue;
        var ptmax = ls1.First(a => rd_channel_dif_max[a.X, a.Y] == dmax);
        //仅仅保留有效范围内的
        if (!rt_border.Contains(ptmax)) continue;
        rd_channel_dif_max_pt[ptmax.X, ptmax.Y] = true;
        lst_rd_channel_dif_max_pt[lst_rd_channel_dif_max_pt_idx] = ptmax;
        lst_rd_channel_dif_max_pt_idx++;
    }
}

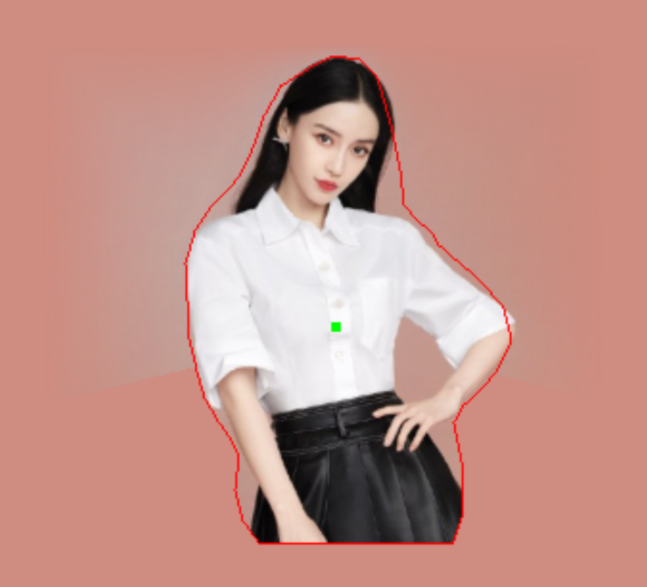

3，基于有效特征点，从矩形向内贴近拟合，并遵循要求：

        => 轮廓步长不宜过长，避免贴合度过低而丢失太多细节;

        => 向内贴合的线段外角度不能过于锐化，尽量使贴合平整;

        => 对最终的逼近结果轮廓进行一次均值平滑处理，提升融合边界的视觉效果;

while (true)
{
    var find_valid = false;
    var order_lst = point_angle_order_dict.ToList();
    var points_rotate_360_in_rectborder_process = point_angle_order_dict.ToList();
    var step_to_inner = step / 3;
    for (int i = 0; i < points_rotate_360_in_rectborder_process.Count; i++)
    {
        var pInfo = points_rotate_360_in_rectborder_process[i];
        var p = pInfo.pt;
        //从边缘点p,到达中心点之间的线段上的所有的点，按照距离边缘点远近排序
        var ls2 = GetLinePoints(p, pt_center).OrderBy(a => ImgHelper.ptDist2(a, p)).ToList();
        //分组，减少计算量
        ls2 = ls2.GroupBy(a => new { x = a.X / step_to_inner, y = a.Y / step_to_inner }).Select(a => a.First()).ToList();
        //依次进行靠近模拟,遇到非法的点则终止
        var p2_rst = p;
        foreach (var p2 in ls2)
        {
            var lstmpp = point_angle_order_dict;
            var lstmp = new List<PtAgInfo>();
            //向内的角度，禁止过于尖锐，如果低于指定度数，则跳过
            var iIdx = pInfo.idx;
            var p1 = iIdx == 0 ? lstmpp[lstmpp.Count - 1] : lstmpp[iIdx - 1];
            var p3 = iIdx == lstmpp.Count - 1 ? lstmpp[0] : lstmpp[iIdx + 1];
            var ag2 = CalculateClockwiseAngle(p1.pt, p2, p3.pt);
            if (ag2 < inner_dgr_limit) break;

            lstmp = point_angle_order_dict.Select(a => new PtAgInfo()
            {
                angle = a.angle,
                pt = a.pt,
                idx = a.idx
            }).ToList();
            lstmp[pInfo.idx].pt = p2;
            //检测包裹性
            GraphicsPath gp = new GraphicsPath();
            gp.AddPolygon(lstmp.Select(a => a.pt).ToArray());
            var ok = ps_content_key.All(a => gp.IsVisible(a));
            if (!ok) break;

            if (p2 != p2_rst)
            {
                p2_rst = p2;
                find_valid = true;
                break;
            }
        }
        pInfo.pt = p2_rst;
    }
    //没有可继续收缩的，则退出
    if (!find_valid) break;
}
//使闭合
point_angle_order_dict.Add(point_angle_order_dict.First());

4，对非内容区，底层默认以相框边缘色为背景色填充，上层使用人像内容，按照距离边缘点的远近不同，分别设置不同的透明度，显示不同程度的底背景，达到融合的视觉效果：



//稍微扩展
ps_in_line = ps_in_line.SelectMany(a => a.RoundPs5()).ToList();
//计算扩展后的点与内容区的点的交集，作为实际的目标连接点
var lst_inter_tmp = ps_in_line.Where(a => arr_ps_content_withoutext_border[a.X, a.Y]).ToList();
if (lst_inter_tmp.Count == 0) continue;
var tmp_avg_x = (int)Math.Round(lst_inter_tmp.Average(a => a.X));
var tmp_avg_y = (int)Math.Round(lst_inter_tmp.Average(a => a.Y));
var pt_target_to_connect_in_contentborder = new System.Drawing.Point(tmp_avg_x, tmp_avg_y);

//取值自动色
var ps = GetPointsOnLine(pt, pt_target_to_connect_in_contentborder);
if (ps.Count <= 5) continue;
ps = ps.SelectMany(a => a.RoundPs9()).ToList();

//过度色：中间点到目标点
var dist_all = ImgHelper.ptDist(pt, pt_target_to_connect_in_contentborder);
foreach (var p in ps)
{
    //根据距离目标点的远近来设置透明度
    var dist_tmp = ImgHelper.ptDist(p, pt_target_to_connect_in_contentborder);
    var opt = 255 - Math.Min(255, (int)Math.Round((dist_tmp / (double)dist_all) * 255));
    var crtmp = lb2.GetPixel(p.X, p.Y);

    //背景色混合前景色
    var cr_rst = BlendColors(cr_base_common_content_bg, Color.FromArgb(opt, crtmp.R, crtmp.G, crtmp.B));
    lbtmp.SetPixel(p.X, p.Y, cr_rst);
    imgtmp_tmp.SetPixel(p.X, p.Y, cr_rst);
}

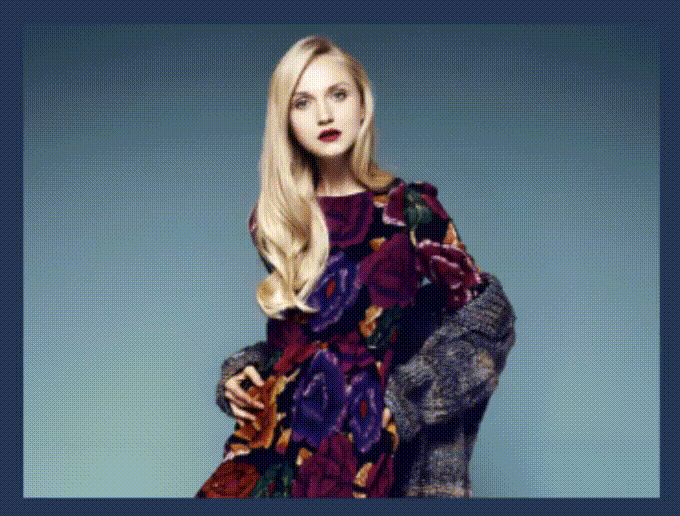

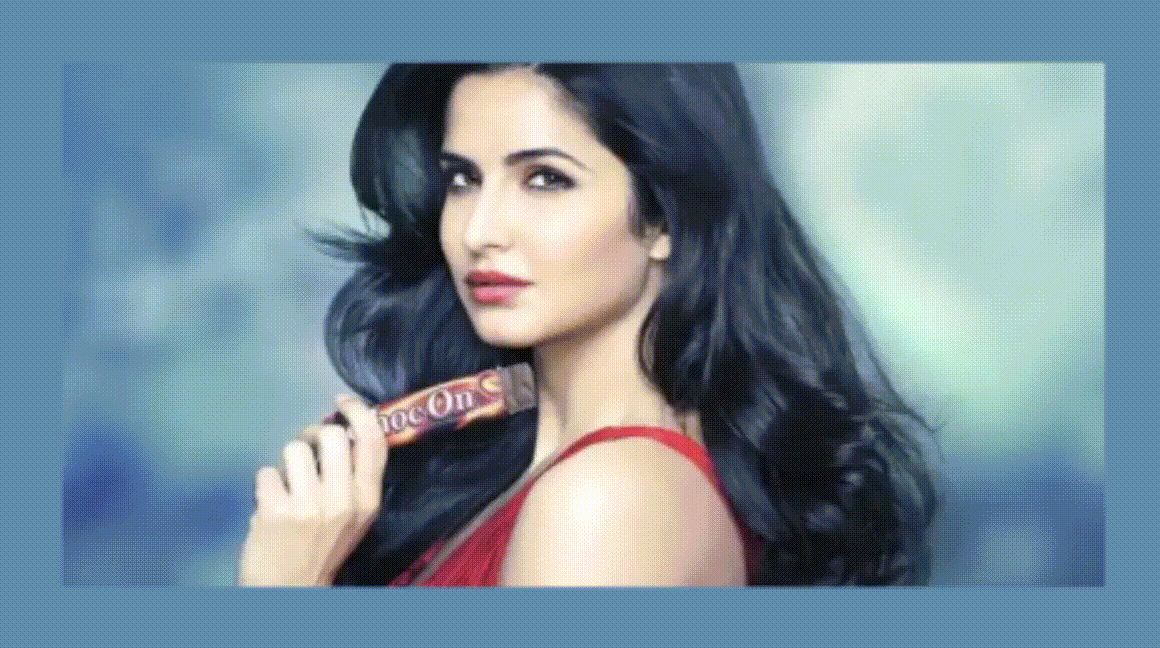

其他示例（背景与边框亮度差异较大，看起来差强人意，勉强可以接受）：

---

局限性

对于不同拍摄场景，需要适当调整参数，比如人像全景，或者人像半身照，对边缘的过渡要求不同，可能需要4向融合，可能需要两侧融合，需要根据实际调整； 并且，本文主要演示了实现融合的一种概念化思路，在实际落地应用时，仍然要进行大量的兼容性测试，和性能优化。

---
