前言

前面的文章用到了数据更新，但是重点介绍的是方法，然而IEC61850提供了多种数据类型，都可能让使用者感觉无从下手，所以需要有一篇文章进行全面的介绍，本文重点根据类型区分介绍。
本文所有样例源码已经上传至https://gitee.com/yunxingtianxia/yx-tools 的 yx-pis-dll\example\07 updateData 目录

IEC61850都有哪些类型

类型	类型描述	协议栈定义
BOOLEAN	布尔	IEC61850_DATATYPE_BOOLEAN
INT8	有符号整型	IEC61850_DATATYPE_INT8
INT16	有符号整型	IEC61850_DATATYPE_INT16
INT32	有符号整型	IEC61850_DATATYPE_INT32
INT64	有符号整型	IEC61850_DATATYPE_INT64
INT8U	无符号整型	IEC61850_DATATYPE_INT8U
INT16U	无符号整型	IEC61850_DATATYPE_INT16U
INT32U	无符号整型	IEC61850_DATATYPE_INT32U
FLOAT32	单精度浮点型	IEC61850_DATATYPE_FLOAT32
FLOAT64	双精度浮点型	IEC61850_DATATYPE_FLOAT64
ENUMERATED	枚举	IEC61850_DATATYPE_ENUMERATED
CODEDENUM	枚举	IEC61850_DATATYPE_CODED_ENUM
OCTETSTRING	八位组串	IEC61850_DATATYPE_OCTET_STRING
VisibleString	可视字符串	IEC61850_DATATYPE_VISIBLE_STRING
UNICODESTRING	Unicode字符串	IEC61850_DATATYPE_UNICODE_STRING
TimeStamp	时间戳	IEC61850_DATATYPE_TIMESTAMP
Quality	品质	IEC61850_DATATYPE_QUALITY

协议栈类型使用规则

我们统一使用数据属性结构体（IEC61850_DataAttributeData）来进行数据模型中数据属性进行赋值取值的操作

struct IEC61850_DataAttributeData
{
	unsigned char type;			/*!< 数据类型。<br>取值为 `enum IEC61850_DataType` 类型的枚举值之一。<br>若数据类型为数组或者结构体，则每个数组元素或结构体成员，都将是一个单独的 `IEC61850_DataAttributeData` 类型的数据。  */
	int arrayIndex;				/*!< 数组元素索引。<br>若当前数据属性为数组类型数据中的某个元素时，该值有效，值为当前数据对应的数组元素索引；否则该值无意义，值为 0。  */
	unsigned int bitLength;		/*!< 数据长度信息。其值的意义，因数据类型而异。<br>若数据类型是数组，则该值代表数组元素数量；<br>若数据类型是结构体，则代表结构体成员的数量；<br>若数据类型既不是数组也不是结构体，则该值代表对应数据类型所占的实际位（bit）数。（例如，INT32 类型数据大小为 32 bit，则该值对应为 32。）  */
	void * pvData;				/*!< 数据值的指针。<br>该指针指向数据值所在的内存空间地址。<br>若数据类型为数组数据，则该指针指向一个包含 `bitLength` 个 `IEC61850_DataAttributeData` 类型的数组元素的数组的首地址；<br>若数据类型为结构体，则该指针指向一个由 `bitLength` 个连续的 `IEC61850_DataAttributeData` 类型的结构体成员数据所构成的内存空间的首地址；<br>若数据类型既不是数组，也不是结构体，则可以按照对应的数据类型对该地址解引用来获取数据值。  */
}

看看之前的例子

IEC61850_ErrorCode UpdateMMXUPhsAMagi()
{
	IEC61850_ErrorCode result = S_OK;
	S32 newVal = 0;
	IEC61850_DataAttributeData daData = { 0 };
	char* reference = "TEMPLATELDevice1/MMXU0.A.phsA.cVal.mag.i";

	printf("Enter an S32 value: ");
	scanf("%d", &newVal);

	daData.bitLength = sizeof(S32) * 8;
	daData.type = IEC61850_DATATYPE_INT32;
	daData.pvData = &newVal;

	result = IEC61850_UpdateWithReference(g_iec61850, reference, &daData);
}

这里面和类型相关，会存在差异的部分只有这四行

    S32 newVal = 0;                          //定义合适的变量
	daData.bitLength = sizeof(S32) * 8;      //指定数据长度
	daData.type = IEC61850_DATATYPE_INT32;	 //指定数据类型
	daData.pvData = &newVal;	             //指针指向正确的变量

接下来就针对不同类型，交代不同类型的这四行代码如何写

创建一个CID模型

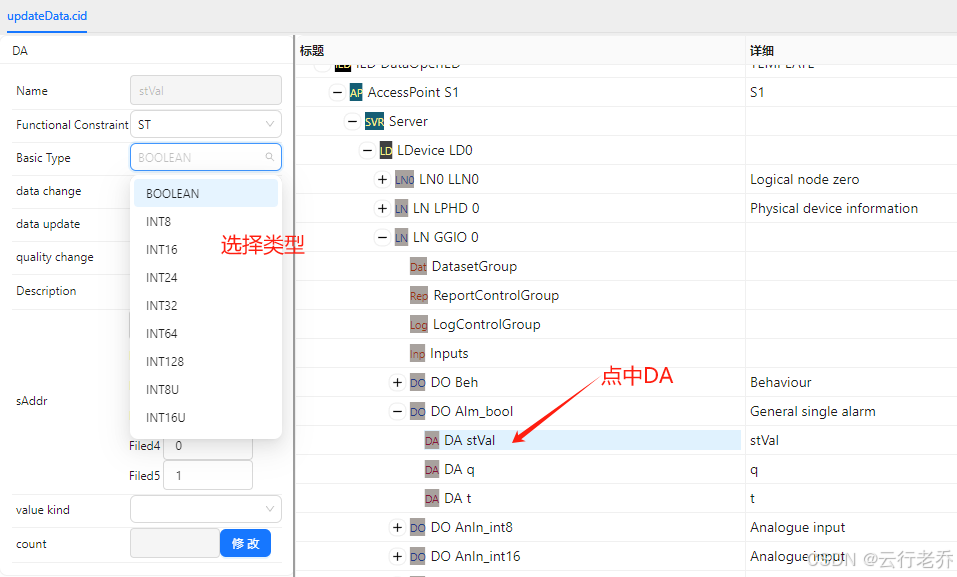

在这里插入图片描述
模型中尽量包含全面的数据类型。

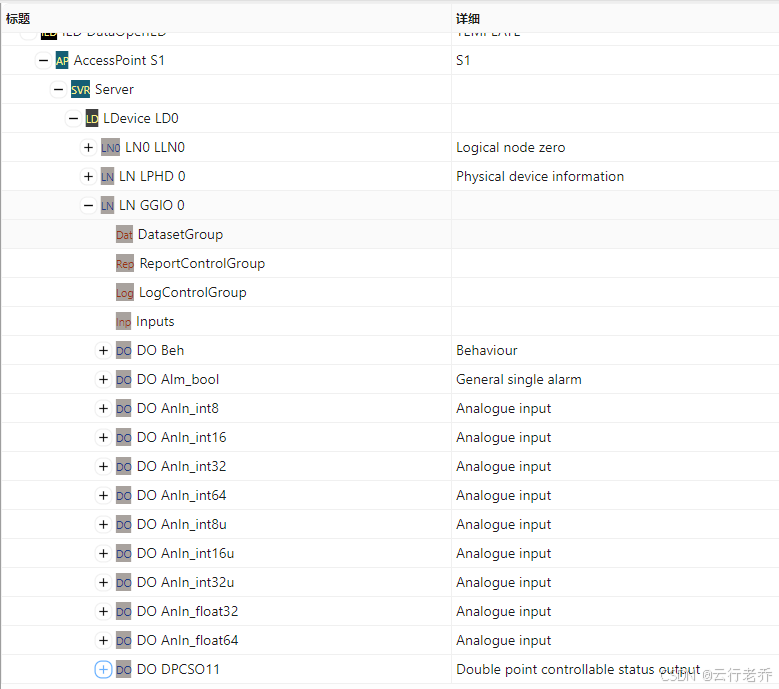

详细可查看本样例代码提供的CID文件，这里为每个要更新的数据属性都设置了DAID。

 <LN inst="0" lnClass="GGIO" lnType="GGIO_0" prefix="">
    <DOI desc="Behaviour" name="Beh">
       <DAI name="stVal" sAddr="@5.0.0.0.0"/>
       <DAI name="d" sAddr="@5.0.0.0.1"/>
       <DAI name="dU" sAddr="@5.0.0.0.2"/>
    </DOI>
    <DOI desc="General single alarm" name="Alm_bool">
       <DAI name="stVal" sAddr="@0.0.0.0.1"/>
       <DAI name="q" sAddr="@0.0.0.0.2"/>
       <DAI name="t" sAddr="@0.0.0.0.3"/>
    </DOI>
    <DOI desc="Analogue input" name="AnIn_int8">
       <SDI name="mag">
          <DAI name="i" sAddr="@1.0.0.0.8"/>
       </SDI>
    </DOI>
    <DOI desc="Analogue input" name="AnIn_int16">
       <SDI name="mag">
          <DAI name="i" sAddr="@1.0.0.0.16"/>
       </SDI>
    </DOI>
    <DOI desc="Analogue input" name="AnIn_int32">
       <SDI name="mag">
          <DAI name="i" sAddr="@1.0.0.0.32"/>
       </SDI>
    </DOI>
    <DOI desc="Analogue input" name="AnIn_int64">
       <SDI name="mag">
          <DAI name="i" sAddr="@1.0.0.0.64"/>
       </SDI>
    </DOI>
    <DOI desc="Analogue input" name="AnIn_int8u">
       <SDI name="mag">
          <DAI name="i" sAddr="@2.0.0.0.8"/>
       </SDI>
    </DOI>
    <DOI desc="Analogue input" name="AnIn_int16u">
       <SDI name="mag">
          <DAI name="i" sAddr="@2.0.0.0.16"/>
       </SDI>
    </DOI>
    <DOI desc="Analogue input" name="AnIn_int32u">
       <SDI name="mag">
          <DAI name="i" sAddr="@2.0.0.0.32"/>
       </SDI>
    </DOI>
    <DOI desc="Analogue input" name="AnIn_float32">
       <SDI name="mag">
          <DAI name="f" sAddr="@3.0.0.0.32"/>
       </SDI>
    </DOI>
    <DOI desc="Analogue input" name="AnIn_float64">
       <SDI name="mag">
          <DAI name="f" sAddr="@3.0.0.0.64"/>
       </SDI>
    </DOI>
    <DOI desc="Double point controllable status output" name="DPCSO11">
       <DAI name="stVal" sAddr="@6.0.0.0.0"/>
    </DOI>
 </LN>

BOOLEAN布尔

Boolean newVal = TRUE;
daData.bitLength = 8;
daData.type =  IEC61850_DATATYPE_BOOLEAN;
daData.pvData = &newVal;

INT8有符号整型

S8 newVal= 123；
daData.bitLength = 8;
daData.type = IEC61850_DATATYPE_INT8;
daData.pvData = &newVal;

INT16有符号整型

S16 newVal= 123；
daData.bitLength = 16;
daData.type = IEC61850_DATATYPE_INT16;
daData.pvData = &newVal;

INT32有符号整型

S32 newVal= 123；
daData.bitLength = 32;
daData.type = IEC61850_DATATYPE_INT32;
daData.pvData = &newVal;

INT64有符号整型

S64 newVal= 123；
daData.bitLength = 64;
daData.type = IEC61850_DATATYPE_INT64;
daData.pvData = &newVal;

INT8U无符号整型

U8 newVal = 123;
daData.bitLength = 8;
daData.type = IEC61850_DATATYPE_INT8U;
daData.pvData = &newVal;

INT16U无符号整型

U16 newVal = 123;
daData.bitLength = 16;
daData.type = IEC61850_DATATYPE_INT16U;
daData.pvData = &newVal;

INT32U无符号整型

U32 newVal = 123;
daData.bitLength = 32;
daData.type = IEC61850_DATATYPE_INT32U;
daData.pvData = &newVal;

FLOAT32单精度浮点型

Float32 newVal = 0.8;
daData.bitLength = 32;
daData.type = IEC61850_DATATYPE_FLOAT32;
daData.pvData = &newVal;

FLOAT64双精度浮点型

Float64 newVal = 0.8;
daData.bitLength = 64;
daData.type = IEC61850_DATATYPE_FLOAT64;
daData.pvData = &newVal;

ENUMERATED枚举

枚举类型还是有些特殊，在CID建模中，类型选择Enum，并要其指定具体的定义，不过一般我们用标准定义好的，比如Beh的状态值，定义如下：

      <EnumType id="BehaviourModeKind">
         <EnumVal ord="1">on</EnumVal>
         <EnumVal ord="2">blocked</EnumVal>
         <EnumVal ord="3">test</EnumVal>
         <EnumVal ord="4">test/blocked</EnumVal>
         <EnumVal ord="5">off</EnumVal>
      </EnumType>

其实所谓枚举值，就是为该值赋值枚举定义的值，这里面是1,2,3,4,5。以此为例代码如下：

tIEC61850Enum newVal = 1;
daData.bitLength = IEC61850_ENUM_BITSIZE;
daData.type = IEC61850_DATATYPE_ENUMERATED;
daData.pvData = &newVal;

CODEDENUM固定枚举

这种是不需要自定义枚举值的，而是固定的一些类型，比如CID模型中的Tcmd、Dbpos等
以Dbpos为例子，其他的因为不常用，如果确实用到可以联系我们

eDbPosValues newVal= DBPOS_ON;
daData.bitLength = IEC61850_DBPOS_BITSIZE;
daData.type = IEC61850_DATATYPE_DBPOS;
daData.pvData = &newVal;

OCTETSTRING八位组串

这个就略了，因为几乎没有需要用户去更新和使用该类型的场景，如果确实用到可以联系我们

VisibleString可视字符串

char* newVal = "this is new VisibleString";
daData.bitLength = strnlen(newVal, 255) * 8;
daData.type = IEC61850_DATATYPE_VISIBLE_STRING;
daData.pvData = newVal;

UNICODESTRINGUnicode字符串

注意：这里源码文件本身采用了utf8编码，目前所使用的vs2022用安装了Force UTF-8(No Bom)2022插件

char* newVal = "这里是中文";
daData.bitLength = strnlen(newVal, 255) * 8;
daData.type = IEC61850_DATATYPE_UNICODE_STRING;
daData.pvData = newVal;

TimeStamp时间戳

IEC61850_TimeStamp t = { 0 };
IEC61850_GetTime(NULL, &t);
daData.bitLength = IEC61850_TIMESTAMP_BITSIZE;
daData.type = IEC61850_DATATYPE_TIMESTAMP;
daData.pvData = &t;

Quality品质

IEC61850_QualityFlag q = IEC61850_QUALITY_GOOD;
daData.bitLength = IEC61850_QUALITY_BITSIZE;
daData.type = IEC61850_DATATYPE_QUALITY;
daData.pvData = &q;
