dpi 、 dip 、分辨率、屏幕尺寸、px、density 关系以及换算

dpi 、 dip 、分辨率、屏幕尺寸、px、density 关系以及换算

iphone7    宽2.3  密集度是326一英寸，

我这里有一个400px*400px的正方形 由于一英寸=326，不够放，所以要用2英寸放

假设我用的是400dpi * 400dpi那就是占用的空间大小一样了



所以光看屏幕的分辨率对于设计师来说是不具备多少实际意义的，通过分辨率计算得出的像素密度（PPI）才是设计师要关心的问题，我们通过屏幕分辨率和屏幕尺寸就能计算出屏幕的像素密度的。

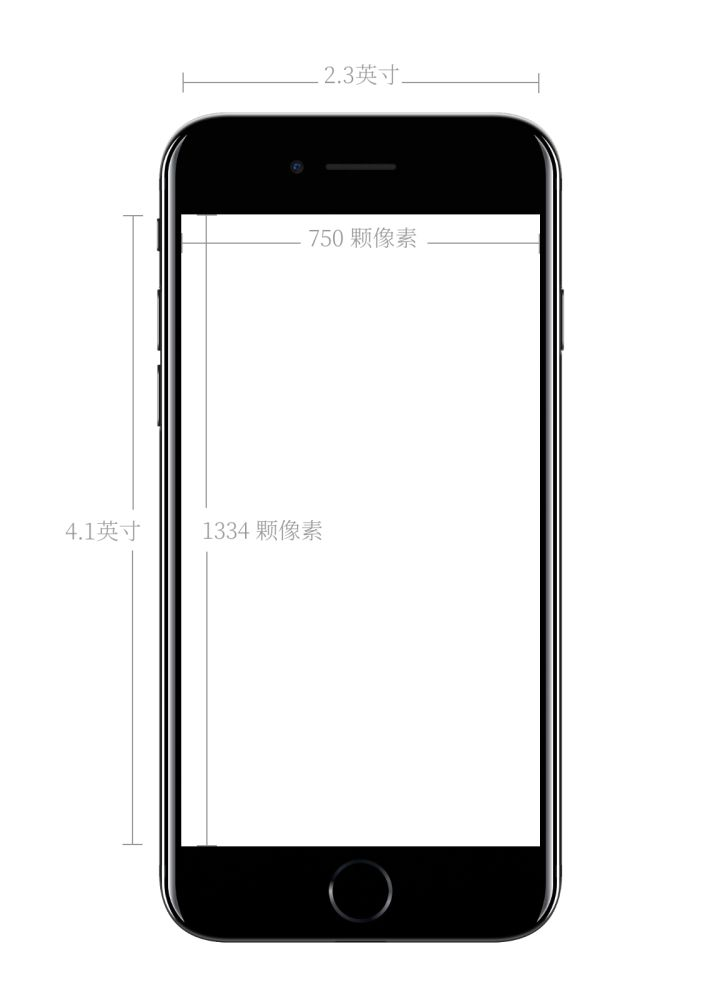

再次使用 iPhone（6~7）作为例子。我们知道该屏幕的横向物理尺寸为 2.3 英寸 ，且横向具有 750 颗像素，根据下面的公式，我们能够算出 iPhone（6~7）的屏幕是 326 PPI，意为每寸存在 326 颗像素。

其实不论我们怎么除，计算得出来的像素密度（PPI）都会是这个数，宽存在像素除以宽物理长度，高存在像素除以高物理长度，得数都接近于 326。

对设计会造成什么样的影响

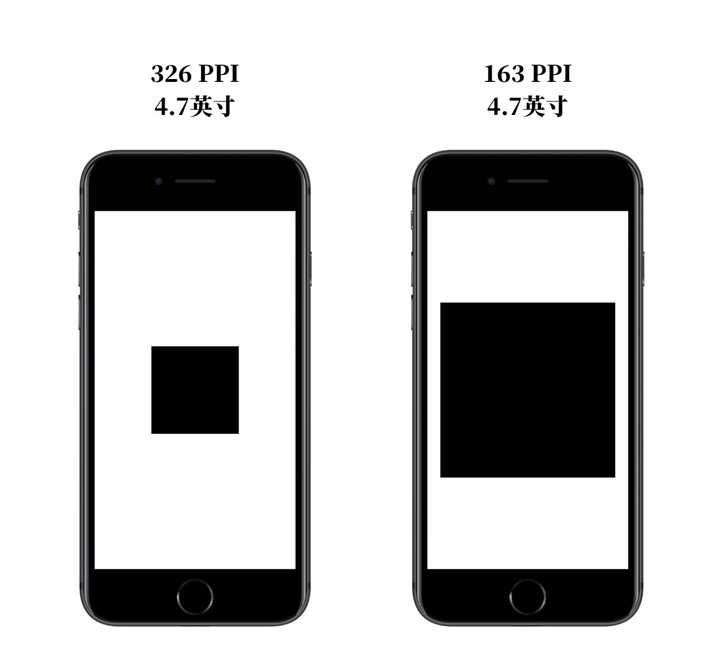

一块 326*326px 的正方形色块在一台 iPhone 7 上面展现出来的物理尺寸将会会是 1*1 英寸。这是因为该屏幕每英寸能容纳 326 颗像素，所以 326px 凑在一起刚好就是 1 英寸。假设我们能将 iPhone 7 手机屏幕 PPI 调低 50% 变为 163，色块还是 326*326px,这个色块的物理尺寸会变成 2*2 英寸，同样多的像素，看起来却大了一倍。咦！这是为啥？

因为我们的色块是 326*326px 大小的，而这台 163PPI 的假 iPhone 7 每英寸上面只有 163 颗像素，为了要展示 326*326px 的色块，它就要多用 1 英寸的屏幕，所以这个色块在屏幕上面看起来就“长大了”一倍。





dip設置與分辯率無關,但写屏幕密度有关.在默认情况下,

LDPI密度为120,系数为0.75,

MDPI的密度为160,系数为1.0；

HDPI的密码为240,系数为1.5；

XHDPI的密度为320,系数为2.0；

所谓密度即单位平方英寸中含像素的数量



一、基本概念

• dip        ： Density independent pixels ，设备无关像素。
• dp        ：就是dip
• px        ： 像素
• dpi       ：dots per inch ， 直接来说就是一英寸多少个像素点。常见取值 120，160，240。我一般称作像素密度，简称密度
• density ： 直接翻译的话貌似叫 密度。常见取值 1.5 ， 1.0 。和标准dpi的比例（160px/inc）
• 分辨率   ： 横纵2个方向的像素点的数量，常见取值 480X800 ，320X480
• 屏幕尺寸： 屏幕对角线的长度。电脑电视同理。
• 屏幕比例的问题。因为只确定了对角线长，2边长度还不一定。所以有了4：3、16：9这种，这样就可以算出屏幕边长了。

二、应用

　　在android里面，获取一个窗口的metrics，里面有这么几个值

 　　　　metrics.density;
　　　　 metrics.densityDpi;

　　densityDpi ： 就是我们常说的dpi。

　　density      ：  其实是 DPI / (160像素/英寸) 后得到的值。是不是有点奇怪，因为我带了单位。。。这个涉及到后面一个比较重要的东西，后面再说。

　　从上面就看得出了，DPI本身的单位也是 像素/英寸，所以density其实是没单位的，他就是一个比例值。

　　而dpi的单位是 像素/英寸，比较符合物理上面的密度定义，密度不都是单位度量的值么，所以我更喜欢把dpi叫像素密度，简称密度，density还是就叫density。



三、各单位间转换

1. 计算dpi　

　　比如一个机器，屏幕4寸，分辨率480X800，他的dpi能算么。
　　因为不知道边长，肯定不能分开算，4是对角线长度，那直接用勾股定理算对角线像素，除以4，算出来大概是 dpi = 233 像素/英寸。
　　那么density就是 （233 px/inch）/（160 px/inch）=1.46 左右

　　顺带说下，android默认的只有3个dpi，low、medium和high，对应 120、160、240，如果没有特别设置，所有的dpi都会被算成这3个，具体可以参考下这个帖子
　　http://android.tgbus.com/Android/tutorial/201103/347176.shtml
　　其中的default就是160。

2. 计算 dp 与 px

　　我们写布局的时候，肯定还是要知道1个dp到底有多少px的。

　　换算公式如下： dp = （DPI/（160像素/英寸））px = density px

　　注意，这里都是带单位的。px是单位，dp是单位，density没单位。

　　为了方便，假设dpi是240 像素/英寸 ， 那么density就是1.5

　　那么就是 dp=1.5px ，注意这是带了单位的，也就是 设备无关像素 = density 像素

　　那么转换为数值计算的话，应该是下面这个式子

　　PX = density * DP

也就是
　　像素值 = density * 设备无关像素值 ，请注意这里有个值字。

 3. 为啥 标准dpi = 160

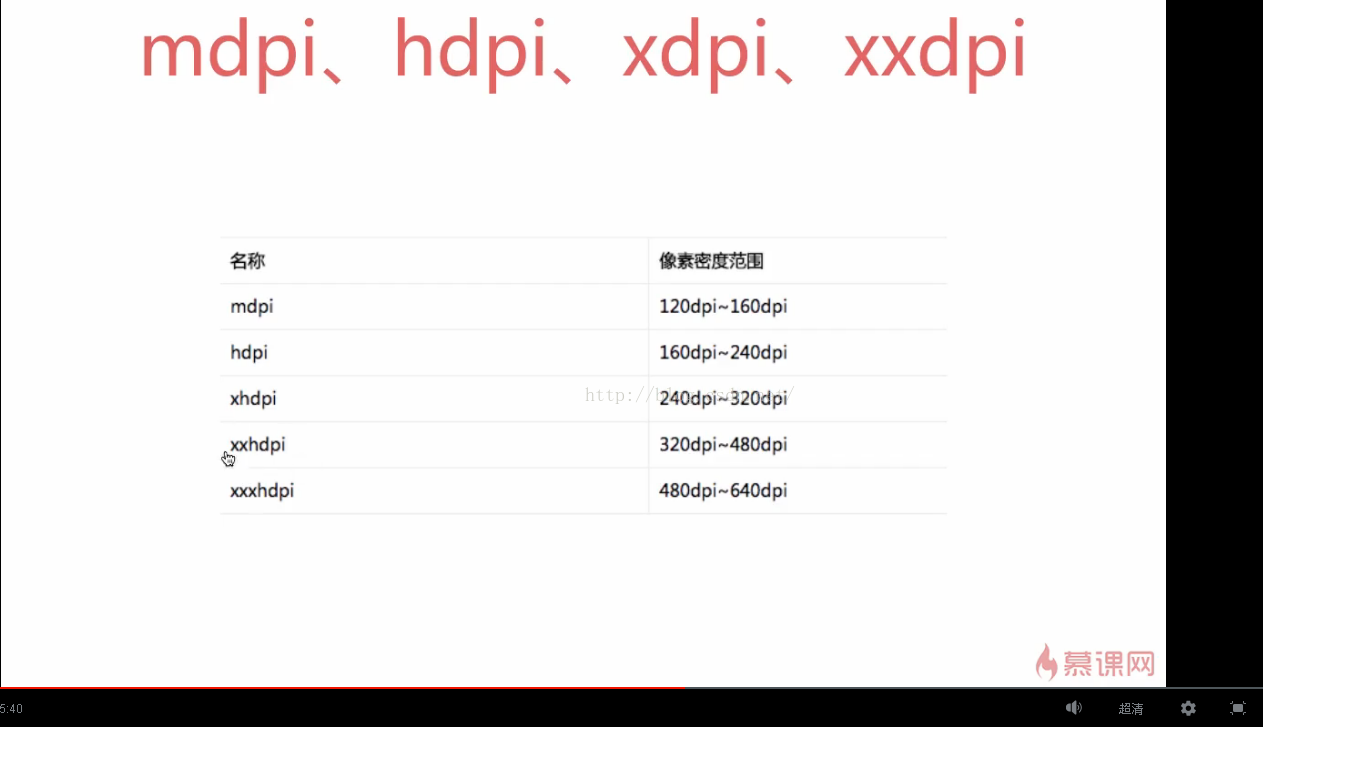

　　（1）Android Design [1] 里把主流设备的 dpi 归成了四个档次，120 dpi、160 dpi、240 dpi、320 dpi

　　实际开发当中，我们经常需要对这几个尺寸进行相互转换（比如先在某个分辨率下完成设计，然后缩放到其他尺寸微调后输出），一般按照 dpi 之间的比例即 2:1.5:1:0.75 　　来给界面中的元素来进行尺寸定义。

　　也就是说如果以 160 dpi 作为基准的话，只要尺寸的 DP 是 4 的公倍数，XHDPI 下乘以 2，HDPI 下乘以 1.5，LDPI 下乘以 0.75 即可满足所有尺寸下都是整数 pixel 。

　　但假设以 240 dpi 作为标准，那需要 DP 是 3 的公倍数，XHDPI 下乘以 1.333，MDPI 下乘以 0.666 ，LDPI 下除以 2

　　而以 LDPI 和 XHDPI 为基准就更复杂了，所以选择 160 dpi

     （2）这个在Google的官方文档中有给出了解释，因为第一款Android设备（HTC的T-Mobile G1）是属于160dpi的。



四、 示例分析

1. 屏幕尺寸(screen size)

　　就是我们平常讲的手机屏幕大小，是屏幕的对角线长度，一般讲的大小单位都是英寸。
　　比如iPhone5S的屏幕尺寸是4英寸。Samsung Note3是5.7英寸。

　　

图 1

2.像素(pixel)

　　想像把屏幕放大再放大，对！看到的那一个个小点或者小方块就是像素了。

图 2

3.分辨率(Resolution)

　　是指屏幕上垂直方向和水平方向上的像素个数。
　　比如iPhone5S的分辨率是1136*640；Samsung Note3的分辨率是1920*1080；

图 3

4.dpi

　　是dot per inch的缩写，就是每英寸的像素数，也叫做屏幕密度。这个值越大，屏幕就越清晰。
　　iPhone5S的dpi是326； Samsung Note3 的dpi是386

图 4

5.dip

　　是Density independent pixel的缩写，指的是抽象意义上的像素。跟设备的屏幕密度有关系。

　　它是Android里的一个单位，dip和dp是一样的。

Google的官方说明是这样的：
　　

密度独立像素(dp)

在定义UI布局时，应该使用一个虚拟像素单元，以一种密度独立的方式表示布局维度或位置。

密度无关的像素相当于一个物理像素在160 dpi屏幕上，这是系统为“中等”密度屏幕所假设的基线密度。在运行时，系统会根据实际的屏幕密度，透明地处理dp单元的任何扩展。将dp单元转换为屏幕像素很简单：px=dp（dpi/160）。例如，在240 dpi屏幕上，1 dp等于1。5物理像素。在定义应用程序的UI时，应该始终使用dp单元，以确保在具有不同密度的屏幕上正确显示UI。

　　就是说在160dpi的屏幕上，1dip=1px。
　　它跟屏幕密度有关，如果屏幕密度大，1dip代表的px就多，比如在320dpi的屏幕上，1dip=2px。

为什么我们在布局的时候最好要用dip，不要用px？

 　 是因为这个世界上存在着很多不同屏幕密度的手机，屏幕密度是什么？就是dpi，就是单位长度里的像素数量。

　　想象一下，如果这些手机的尺寸一样，屏幕密度相差很大，那么是不是说一个手机水平方向上像素很少，另一个手机水平方向上像素很多？那我们画同样pix数量的时候，它显

　　示的长度不就会不一样了？

　　比如下面图中的两个手机，同时设置2px长度的Button，在屏幕密度较高的手机里就会显示的比较小。

　　而同时设置的2dip长度的Button，在两个手机上显示的大小是一样的。



图 5

　　所以如果你在App布局中都用的px作为单位，那么你的App跑在各个设备上就会出现奇奇怪怪的现象了。

　　来看一下emulator上的效果，我定义了两个Button，分别用px和dip做单位。

　　布局文件里这样写

<Button android:layout_width="100px"
    android:layout_height="100px"
    android:text="@string/str_button1"/>

    <Button android:layout_width="100dip"
    android:layout_height="100dip"
    android:text="@string/str_button1"/>

显示的界面是这样的：

　　

图 6

　　getResources().getDisplayMetrics().densityDpi 就是屏幕密度。
　　getResources().getDisplayMetrics().density 也可以理解为1dip相当于多少个px啦。
　　上面的dpi是240，1dip=1.5px
　　你看，100dip的Button是100pxButton的1.5倍长吧。
