k8s网络模型与集群通信

在k8s中,我们的应用会以pod的形式被调度到各个node节点上,在设计集群如何处理容器之间的网络时是一个不小的挑战,今天我们会从pod(应用)通信来展开关于k8s网络的讨论。

小作文包含如下内容:

  • k8s网络模型与实现方案
  • pod内容器通信
  • pod与pod通信
  • pod与service通信
  • 外网与service通信

k8s网络模型与实现方案

k8s集群中的每一个Pod(最小调度单位)都有自己的IP地址,即ip-per-pod模型

ip-per-pod模型中每一个pod在集群中保持唯一性,我们不需要显式地在每个 Pod 之间创建链接, 不需要处理容器端口到主机端口之间的映射。从端口分配、命名、服务发现、 负载均衡、应用配置和迁移的角度来看,Pod 可以被视作独立虚拟机或者物理主机。

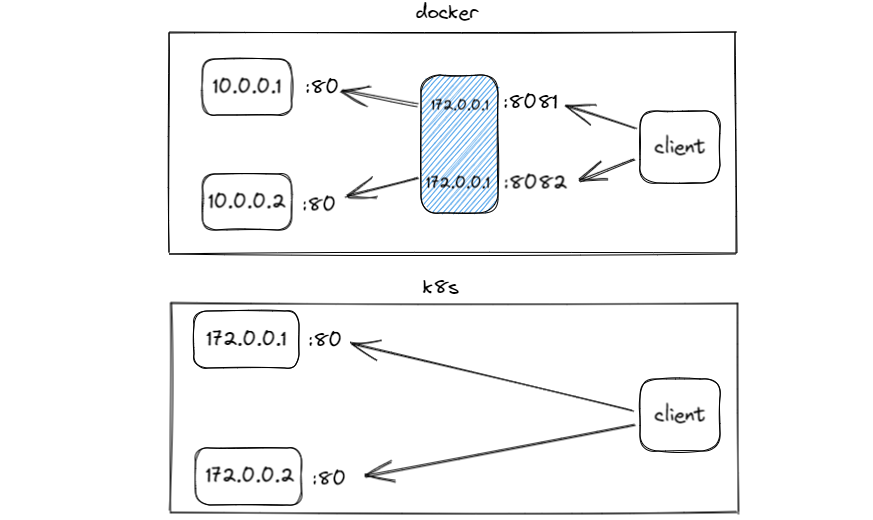

如下图,从表面上来看两个容器在docker网络与k8s网络中与client通信形式。

ip-per-pod

k8s是一套庞大的分布式系统,为了保持核心功能的精简(模块化)以及适应不同业务用户的网络环境,k8s通过CNI(Container Network Interface)即容器网络接口集成各种网络方案。这些网络方案必须符合k8s网络模型要求:

  • 节点上的 Pod 可以不通过 NAT 和其他任何节点上的 Pod 通信
  • 节点上的代理(比如:系统守护进程、kubelet)可以和节点上的所有Pod通信

备注:仅针对那些支持 Pods 在主机网络中运行的平台(比如:Linux):

  • 那些运行在节点的主机网络里的 Pod 可以不通过 NAT 和所有节点上的 Pod 通信

如此操作,是不是有点像美团?将配送业务外包(CNI)给三方公司(实现方案),骑手是通过哪种飞机大炮(网络)送餐的我不管,只要符合准时、不撒漏(模型要求)等相关规矩这就是一次合格的配送。

CNI 做两件事,容器创建时的网络分配,和当容器被删除时释放网络资源。 常用的 CNI 实现方案有 Flannel、Calico、Weave以及各种云厂商根据自身网络推出的CNI插件如华为的 CNI-Genie、阿里云Terway。关于各实现方案的原理不是本次讨论重点,有机会单独写一篇。


pod内容器通信
