奇技指南

语音交友直播间 Web 端使用 WebRTC (Web Real-Time Communications) 实现多路音频流传输的播放。但由于云服务等原因，看播端我们需要改成 HTTP-FLV 或 HLS 协议的媒体服务。并实现

移动端页面多路音频流同时播放
获取多路音频的可视化数据

本文介绍花椒 Web 端多路音频流播放器研发

本文来自花椒技术公众号

背景

移动端页面多路音频流同时播放
获取多路音频的可视化数据

实现以上 2 个需求在 PC 端不是难点，有成熟的技术方案。最简单的多个 <video> 标签 + HLS 即可实现。但在移动端，特别是 iOS 有较大的限制。

调研

iOS、移动版 Safari 音频的限制

移动版 Safari 带来的最大的局限之一是一次只能播放一个单音频流。移动版 Safari 中的 HTML5 媒体元素都是单例的，所以一次只能播放一个 HTML5 音频（和 HTML5 视频）流。iOS 为移动版 Safari 提供了单一 HTML5 媒体（音频和视频）容器。如果想要在播放一个音频流的同时播放另一个音频流，那么就会从容器中删除前一个音频流，新的音频流将会在前一个音频流的位置上被实例化。

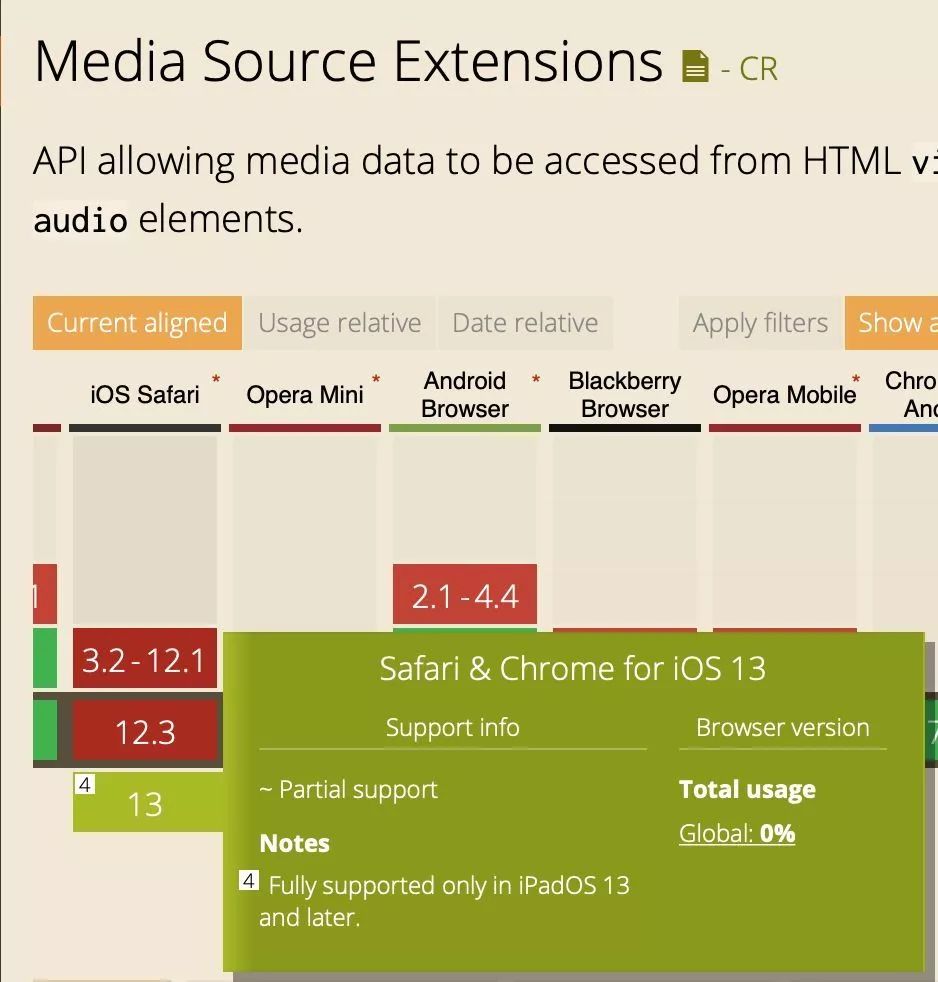

flv.js 和 hls.js

flv.js 和 hls.js 是开源的 2 款 JavaScript 类库。分别支持在浏览器播放 HTTP-FLV 和 HLS 协议的媒体服务。基于 Media Source Extensions API（MSE）实现。

640?wx_fmt=jpeg

Web Audio API

Web Audio API 提供了在 Web 上控制音频的一个非常有效通用的系统，允许开发者来自选音频源，对音频添加特效，使音频可视化，添加空间效果（如平移）。所以我们使用 Web Audio API 开发个播放器。

实践

流程：

1.对音频流解封装

2.提取音频数据并 decode

3.合并多路音频数据并播放

4.获取音频的可视化数据

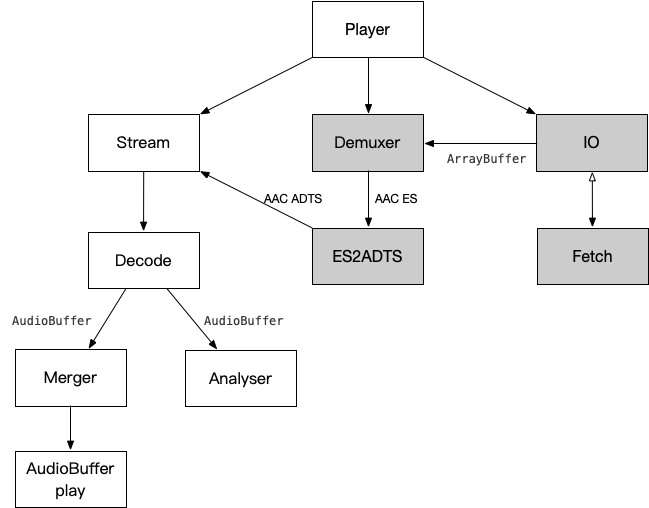

数据流程图

640?wx_fmt=png

解析音频前，需要知道的知识点

数字音频

计算机以数字方式将音频信息存储成一系列零和一。在数字存储中，原始波形被分成各个称为采样的快照。此过程通常称为数字化或采样音频，但有时称为模数转换。

数字化音频质量可以用三个基本参数来衡量，即采样率（sample rate）、采样位数（采样精度）和通道数（channel）。

采样率

采样率表示音频信号每秒的数字快照数。该速率决定了音频文件的频率范围。采样率越高，数字波形的形状越接近原始模拟波形。低采样率会限制可录制的频率范围，这可导致录音表现原始声音的效果不佳。

640?wx_fmt=png

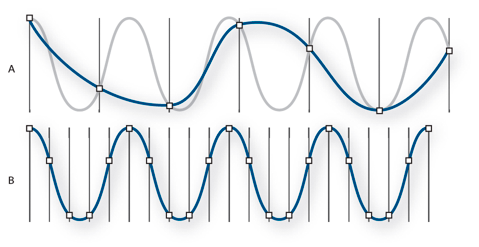

A. 使原始声波扭曲的低采样率。B. 完全重现原始声波的高采样率。

为了重现给定频率，采样率必须至少是该频率的两倍。例如，CD 的采样率为每秒 44,100 个采样，因此可重现最高为 22,050 Hz 的频率，此频率刚好超过人类的听力极限 20,000 Hz。

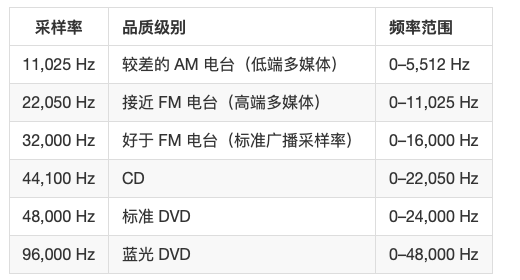

以下是数字音频最常用的采样率：

640?wx_fmt=png

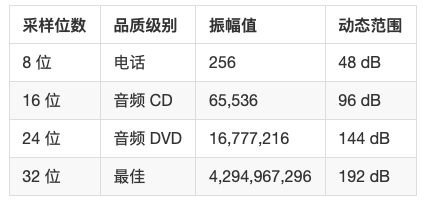

采样位数

采样位数决定动态范围。采样声波时，为每个采样指定最接近原始声波振幅的振幅值。较高的采样位数可提供更多可能的振幅值，产生更大的动态范围、更低的噪声基准和更高的保真度。

640?wx_fmt=png

640?wx_fmt=jpeg

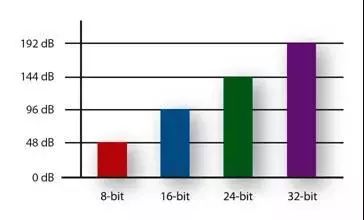

采样位数越高，提供的动态范围越大。

通道数（channel）

分为单声道 mono；立体声 stereo。当然还存在更多的通道数。举个列子，声道多，效果好，两个声道，说明只有左右两边有声音传过来，四声道，说明前后左右都有声音传过来

不经过压缩，声音数据量的计算公式为：

数据量（字节/秒）=（采样频率（Hz）× 采样位数（bit）× 通道数）/ 8

获取 arrayBuffer

通过 fetch 流式 IO 去拉取数据。Fetch API 通过 Response 的属性 body 提供了一个具体的 ReadableStream 对象。

fetch(url).then(response =&gt; {
  const reader = response.body.getReader();

  reader.read().then(function process(result) {
    if (result.done) return;
    // ...
    return reader.read().then(process);
  }).then(() =&gt; {

    console.log('done!');

当数据被全部读完前，每次我们只获取一个 chunk，这个 chunk 是无法直接播放音频的。所以我们需要进一步对每个 chunk 解封装。提取音频数据。

解封装（demux）

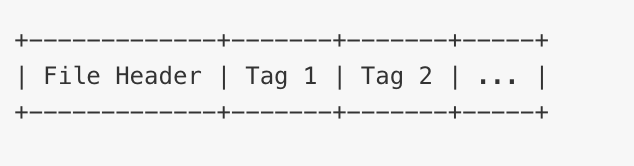

FLV 包括文件头（File Header）和文件体（File Body）两部分，其中文件体由一系列的 Tag 组成。这里只介绍 AAC 编码的 Tag 格式。

640?wx_fmt=png

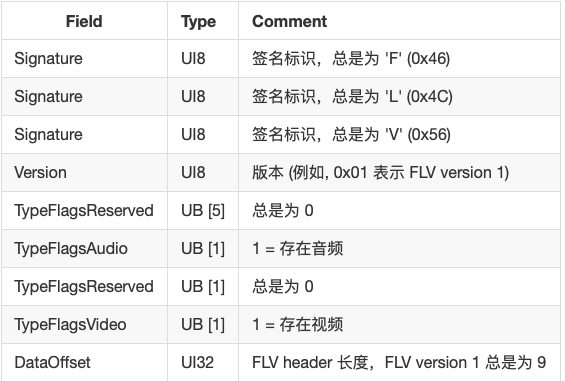

FLV header

640?wx_fmt=png

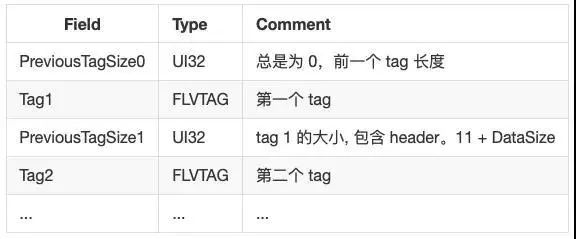

FLV Body

640?wx_fmt=jpeg

FLV Tag Header

640?wx_fmt=png

Timestamp 和 TimestampExtended 组成了这个 TAG 包数据的 PTS 信息。

PTS = Timestamp | TimestampExtended << 24

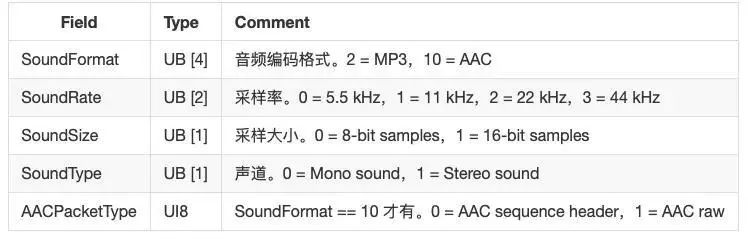

FLV Tag body（Audio Header）

640?wx_fmt=jpeg

640?wx_fmt=png

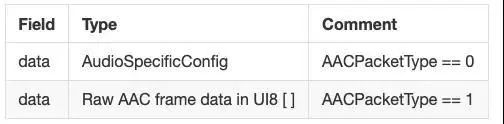

FLV Tag body（AAC Audio data）

640?wx_fmt=jpeg

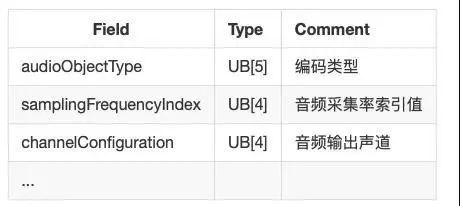

FLV Tag body（Audio Specific Config）

640?wx_fmt=jpeg

到这，已经看到了我们要的音频数据。在 FLV 的文件中，一般情况下 AAC sequence header 这种包只出现 1 次，而且是第一个 audio tag。Decode AAC 音频，需要在每帧 AAC ES 流前边添加 7 个字节 ADST (Audio Data Transport Stream) 头，ADST 是解码器通用的格式，也就是说 AAC 的纯 ES 流要打包成 ADST 格式的 AAC 文件。打包 ADST 的时候，需要 samplingFrequencyIndex ，samplingFrequencyIndex 在 AudioSpecificConfig 中。这样，我们就把 FLV 文件中的音频信息及数据获取出来。

Elementary Streams（ES）是直接从编码器出来的数据流，可以是编码过的视频数据流（H.264, MJPEG 等），音频数据流（AAC），或其他编码数据流的统称

打包 ADST，我们需要了解下 ADST Header。

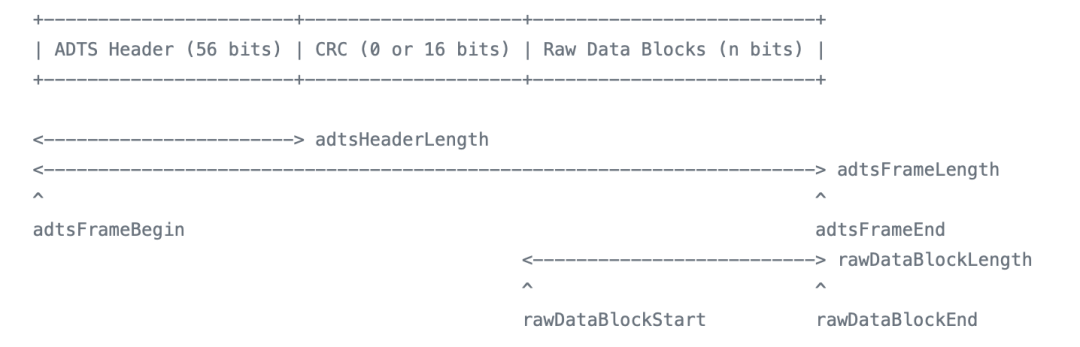

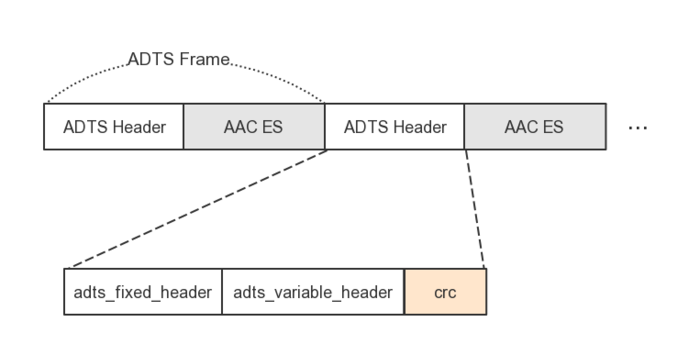

ADTS Sequence(AAC)

640?wx_fmt=png

一般情况下 ADTS 的头信息都是 7 个字节，分为 2 部分：

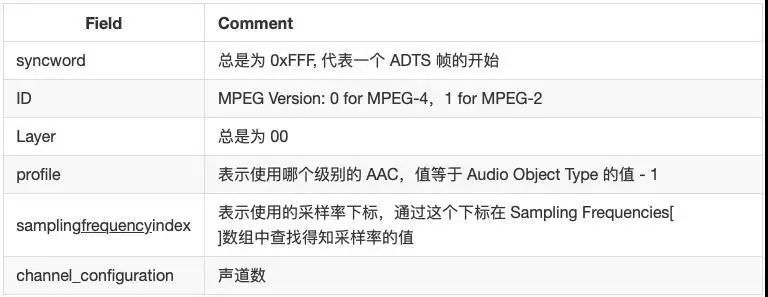

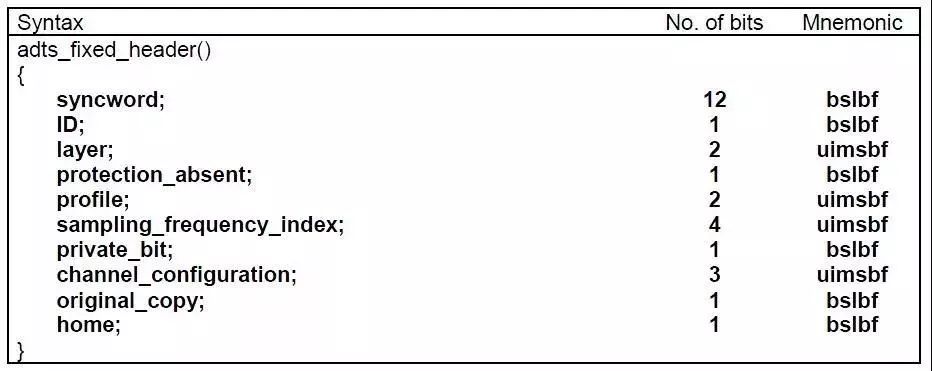

adtsfixedheader();

640?wx_fmt=jpeg

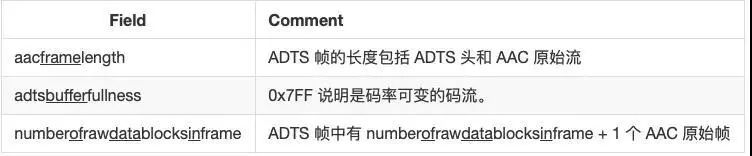

adtsvariableheader();

640?wx_fmt=jpeg

640?wx_fmt=png

通过对 ADTS 格式的了解，我们很容易就能把 AAC 打包成 ADTS。只需得到封装格式里面关于音频采样率、声道数、元数据长度、AAC 格式类型等信息。然后在每个 AAC 原始流前面加上个 ADTS 头。

ADTS 的头信息有 7 个字节，都可以从 AudioSpecificConfig 中获取

const packet = new Uint8Array(7);
packet[0] = 0xff
packet[1] = 0xf0
packet[1] |= (0 &lt;&lt; 3)
packet[1] |= (0 &lt;&lt; 1)
packet[1] |= 1
packet[2] = (audioObjectType - 1) &lt;&lt; 6
packet[2] |= (samplingFrequencyIndex &amp; 0x0f) &lt;&lt; 2
packet[2] |= (0 &lt;&lt; 1)
packet[2] |= (channelConfiguration &amp; 0x04) &gt;&gt; 2
packet[3] = (channelConfiguration &amp; 0x03) &lt;&lt; 6
packet[3] |= (0 &lt;&lt; 5)
packet[3] |= (0 &lt;&lt; 4)
packet[3] |= (0 &lt;&lt; 3)
packet[3] |= (0 &lt;&lt; 2)
packet[3] |= (packetLen &amp; 0x1800) &gt;&gt; 11
packet[4] = (packetLen &amp; 0x7f8) &gt;&gt; 3
packet[5] = (packetLen &amp; 0x7) &lt;&lt; 5
packet[5] |= 0x1f
packet[6] = 0xfc

生成 ADTS + ES 的数据后。我们就可以对 AAC 数据进行解码生成 AudioBuffer

AudioContext

AudioContext 接口表示由音频模块连接而成的音频处理图，每个模块对应一个 AudioNode。

AudioContext 可以控制它所包含的节点的创建，以及音频处理、解码操作的执行。做任何事情之前都要先创建 AudioContext 对象，因为一切都发生在这个环境之中。

AudioContext.createBufferSource() 创建一个 AudioBufferSourceNode 对象, 他可以通 AudioBuffer 对象来播放和处理包含在内的音频数据。

AudioContext.createChannelMerger()方法，会创建一个 ChannelMergerNode，后者可以把多个音频流的通道整合到一个音频流。

AudioBuffer 可以用 AudioContext 接口的 decodeAudioData() 方法解码 AAC 数据（ ADTS + ES）获得。

ctx.decodeAudioData(ADTS.buffer).then(process);
const audioBufferSourceNode = ctx.createBufferSource();
const merger = ctx.createChannelMerger(2);
audioBufferSourceNode.buffer = buffer;
audioBufferSourceNode.connect(merger)

merger.connect(ctx.destination)

audioBufferSourceNode.start(this.startTime);

音频可视化

640?wx_fmt=jpeg

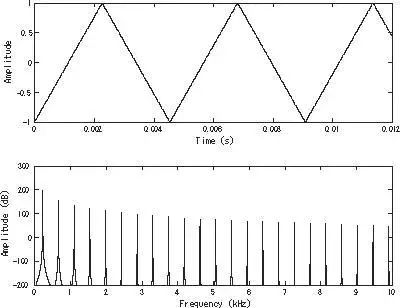

时域（time domain）是描述数学函数或物理信号对时间的关系。体现的是一段音频的音量变化，它的 X 轴单位是时间。

频域（frequency domain）是指在对函数或信号进行分析时，分析其和频率有关部分，而不是和时间有关的部分。体现的是在某一固定时刻各个频率的音量高低，它的 X 轴单位是频率。

让音频信号以图像的方式绘制，最基本的就是响应整个信号的音量和幅度。可以根据这些特征制作一个基本的动画。如果想要为低音和高音创建不同的动画，或者使用自定义频率范围来设置绘图的不同部分。可以利用 Fast Fourier Transform （快速傅里叶变换）。

FFT 可以分析波形并提供有关其不同频率的数据。因此，在音频轨道上运行 FFT 分析后，可以获得完整频谱和每个频率范围幅度的详细报告。虽然涉及 FFT，但利用 AnalyserNode可以简单实现。

AnalyserNode

AnalyserNode 赋予了节点可以提供实时频率及时间域分析的信息。它使一个 AudioNode 通过音频流不做修改的从输入到输出, 但允许你获取生成的数据, 处理它并创建音频可视化.

AnalyzerNode 只有一个输入和输出. 即使未连接输出它也会工作.

640?wx_fmt=jpeg

需要用到它的几个属性和方法

?AnalyserNode.fftSize

一个无符号长整型的值, 表示（信号）样本的窗口大小。当执行快速傅里叶变换时，这些（信号）样本被用来获取频域数据。fftSize 属性的值必须是从 32 到 32768 范围内的 2 的非零幂; 其默认值为 2048.

?frequencyBinCount

固定为AnalyserNode接口中ffSize值的一半。该属性通常用于可视化的数据值的数量。

?getByteFrequencyData

将当前频率数据复制到传入的 Uint8Array（无符号字节数组）中。

音频可视化实现

  const analyser = ctx.createAnalyser();
  analyser.fftSize =

  const bufferLengthAlt = analyser.frequencyBinCount;
  const dataArrayAlt = new Uint8Array(bufferLengthAlt);
  analyser.getByteFrequencyData(dataArrayAlt);

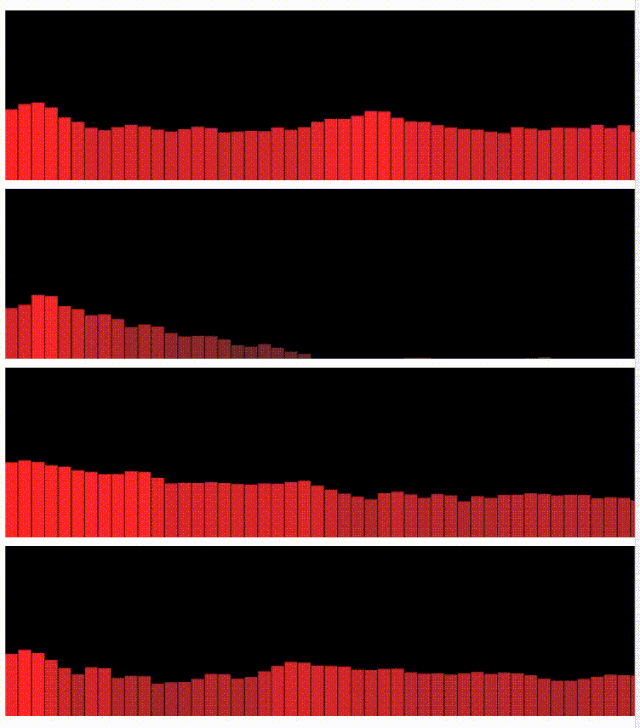

获取到的频谱数据数组 audioArray，我们只需要按照一定规则把数组数据绘制在 canvas 上。然后利用 requestAnimationFrame 进行循环绘制。

640?wx_fmt=gif

640?wx_fmt=jpeg

优化

Javascript 是单线程的，页面中的 Javascript 有大量计算的话，很容易阻塞页面的动画或者交互响应。HTML5 中的 Web Worker 就使 Javascript 的多线程编程成为可能。所以我们判断环境是否支持 web worker, 然后使用开启 worker。buffer 的下载和 demux 都是在 worker 中完成。三个线程之间通过 postMessage 通信，在传送流数据时使用 Transferable 对象，只传递引用，而非拷贝数据，提高性能。

参考

1. wikipedia

https://en.wikipedia.org

2.Adobe Flash Video File Format Specification Version10.1

http://download.macromedia.com/f4v/video_file_format_spec_v10_1.pdf

3.Digitizingaudio

https://helpx.adobe.com/audition/using/digitizing-audio.html

4. ISO-14496-15 AVC file format

5. ISO/IEC 14496-3

6.WebAudioAPI

https://developer.mozilla.org/en-US/docs/Web/API/Web_Audio_API
