Megatron-LM源码系列(八): Context Parallel并行

1. Context Parallel并行原理介绍

megatron中的context并行(简称CP)与sequence并行(简称SP)不同点在于，SP只针对Layernorm和Dropout输出的activation在sequence维度上进行切分，CP则是对所有的input输入和所有的输出activation在sequence维度上进行切分，可以看成是增强版的SP。除了Attention模块以外，其他的模块(Layernorm、Dropout)由于没有多token的处理，在CP并行时都不用任何修改。

为什么Attention模块是个例外? 因为Attention计算过程中每个token的Q(query)要跟同一个sequence中其他token的K(key)和V(value)一起进行计算，存在计算上的依赖，所以通过CP并行后，在计算Attention前要通过allgather通信拿到所有token的KV向量，在反向计算时对应需要通过reduce_scatter分发gradient梯度。

为了减少显存占用，在前向时每个gpu只用保存一部分KV块，反向时通过allgather通信拿到所有的KV数据。KV的通信发生在相邻TP通信组相同位置的rank之间。allgather和reduce_scatter在ring拓扑架构实现时，底层会通过send和recv来进行实现。

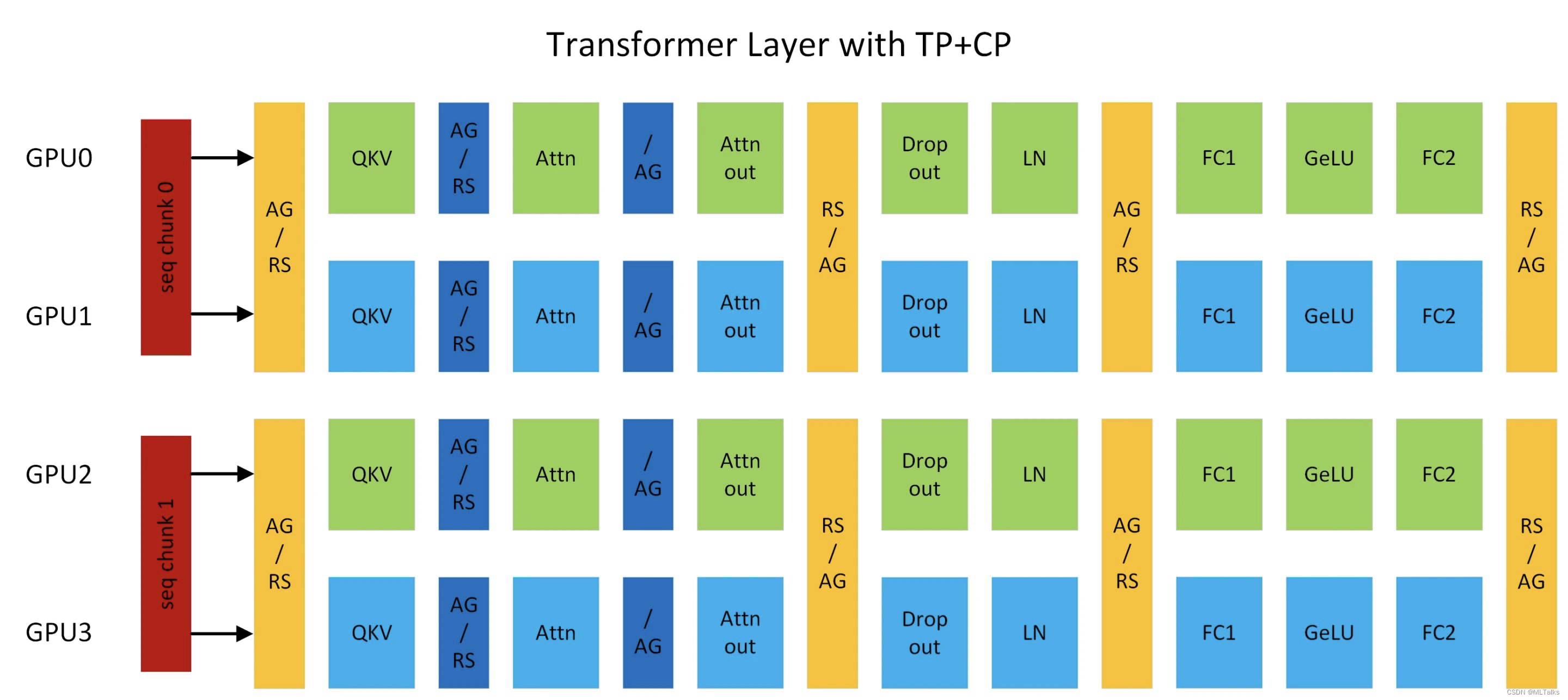

以上图TP2-CP2的transformer网络为例，在Attention前的是CP的通信算子，其他都是TP的通信算子。AG表示allgather, RS表示reduce_scatter, AG/RS表示前向allgather反向reduce_scatter, RS/AG表示前向reduce_scatter反向allgather。

这里TP2对应为[GPU0, GPU1], [GPU2, GPU3], CP2对应为TP组相同位置的rank号，也就是[GPU0, GPU2], [GPU1, GPU3]。CP并行与Ring Attention类似，但是提供了新的OSS与FlashAttention版本，也去除了low-triangle causal masking的冗余计算。

LLM经常由于sequence长度过长导致显存OOM，这时之前的一种方式是通过重计算的方式保存中间的activation产出，全量重计算的劣势会带来30%的计算代价；另外一种方式是扩大TP(tensor parallel)的大小，扩大TP的劣势在于会对tensor切的更小，从而导致linear fc的计算时间变少，从而与通信很难进行计算的掩盖。

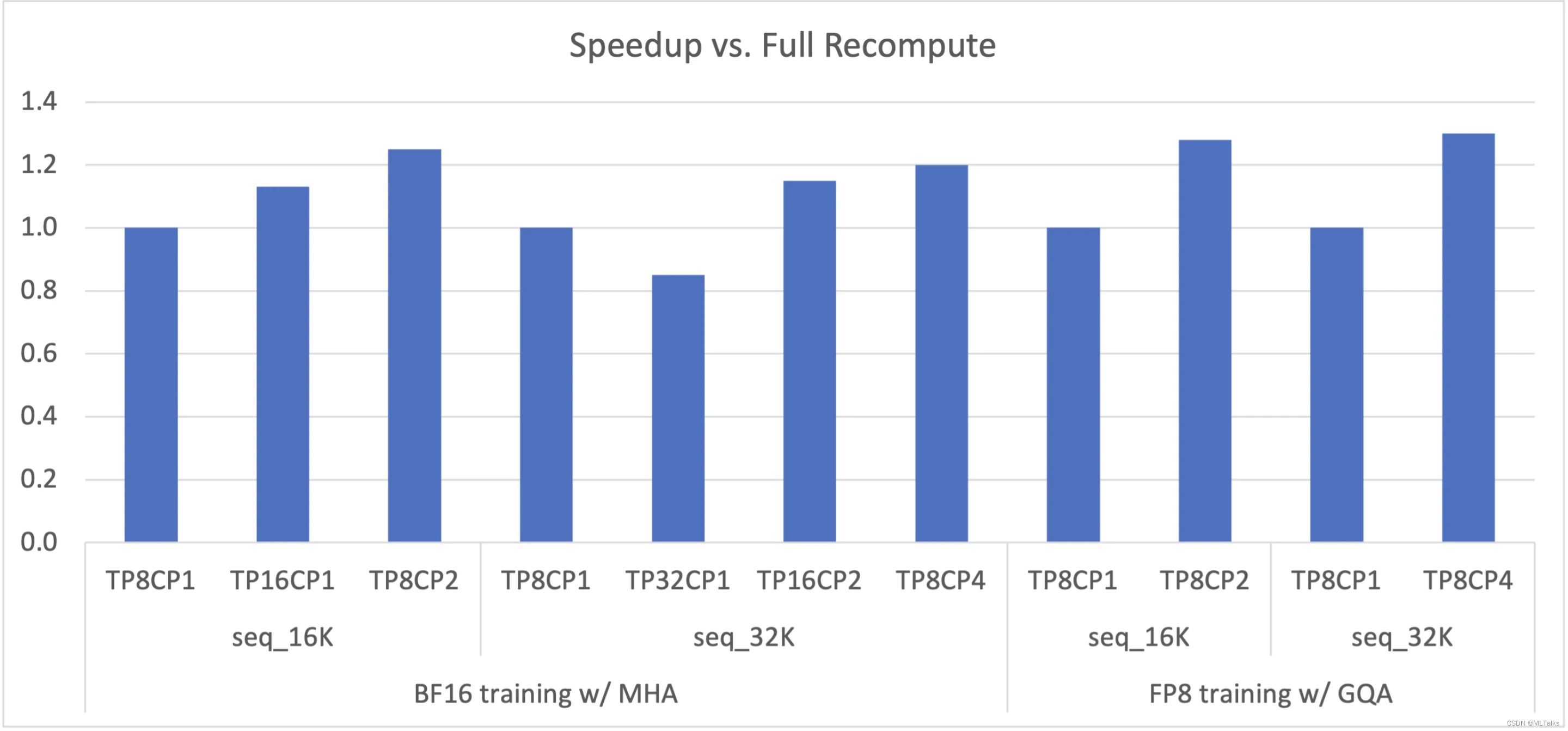

通过CP可以更好解决OOM的问题，每个GPU只用处理一部分的sequence, 同时减少CP倍的通信和计算，但保持TP不变，同时activation也会减少CP倍。CP优化的性能参考如下图，在Megatron中(Megatron-Core>=0.5.0 && Transformer Engine >=1.1)通过指定--context-parallel-size可以进行使用。$total\_gpu\_count=TP\times CP\times PP\times DP$。

2. 源码

以Megatron-Core 0.5.0为例进行介绍

• 首先在megatron/arguments.py中定义了--context-parallel-size参数, 同时也要求了world_size能要整除TP*PP*CP。

    group.add_argument('--context-parallel-size', type=int, default=1,
                       help='Degree of context parallelism.')
    ....
    model_parallel_size = args.pipeline_model_parallel_size * \
                          args.tensor_model_parallel_size
    assert args.world_size % (model_parallel_size * args.context_parallel_size) == 0, \
        'world size ({}) is not divisible by tensor parallel size ({}) times ' \
        'pipeline parallel size ({}) times context parallel size ({})'.format(
        args.world_size, args.tensor_model_parallel_size,
        args.pipeline_model_parallel_size, args.context_parallel_size)
    args.data_parallel_size = args.world_size // (model_parallel_size * args.context_parallel_size)

• 在megatron/core/parallel_state.py中初始化通信组时会初始化相关CP通信组, 以TP-PP-DP-CP=8-1-1-2为例，TP通信组为[0,1,2,3,4,5,6,7],[8,9,10,11,12,13,14,15], CP通信组为[0,8],[1,9],[2,10],[3,11],[4,12],[5,13],[6,14],[7,15]。

def initialize_model_parallel(...):
    ...
    for i in range(pipeline_model_parallel_size):
        for j in range(data_parallel_size):
            start_rank = (
                i * num_pipeline_model_parallel_groups
                + j * tensor_model_parallel_size * context_parallel_size
            )
            end_rank = (
                i * num_pipeline_model_parallel_groups
                + (j + 1) * tensor_model_parallel_size * context_parallel_size
            )
            for k in range(tensor_model_parallel_size):
                ranks = range(start_rank + k, end_rank, tensor_model_parallel_size)
                group = torch.distributed.new_group(
                    ranks, pg_options=get_nccl_options('cp', nccl_comm_cfgs)
                )
                if rank in ranks:
                    _CONTEXT_PARALLEL_GROUP = group
                    _CONTEXT_PARALLEL_GLOBAL_RANKS = ranks

• 在megatron/core/transformer/custom_layers/transformer_engine.py中TEDotProductAttention会初始化相关CP通信组相关参数，TEDotProductAttention继承自te.pytorch.DotProductAttention，在前向中直接调用父类的的forward函数。

class TEDotProductAttention(te.pytorch.DotProductAttention):
    def __init__(...):
        ...
        if te_version >= packaging.version.Version("1.0.0"):
            if getattr(TEDotProductAttention, "cp_stream") is None:
                TEDotProductAttention.cp_stream = torch.cuda.Stream()
            extra_kwargs["cp_group"] = get_context_parallel_group(check_initialized=False)
            extra_kwargs["cp_global_ranks"] = get_context_parallel_global_ranks(
                check_initialized=False
            )
            extra_kwargs["cp_stream"] = TEDotProductAttention.cp_stream
        ...

    def forward(...):
        ...
            core_attn_out = super().forward(
                query,
                key,
                value,
                attention_mask,
                attn_mask_type=attn_mask_type.name,
                **packed_seq_kwargs,
            )
        ...

• Transformer Engine中DotProductAttention定义在transformer_engine/pytorch/attention.py中，CP相关参数通过attn_kwargs进行传入。接下来会调用FlashAttention的前反向。

class DotProductAttention(torch.nn.Module):
    def __init__(...):
        ...
        if self.use_flash_attention:
            self.flash_attention = FlashAttention(norm_factor,
                                                  attention_type=attention_type,
                                                  layer_number=layer_number,
                                                  deterministic=self.deterministic,
                                                  **attn_kwargs)
        ...

class FlashAttention(torch.nn.Module):
    def forward(...):
        ...
        if context_parallel:
            with self.attention_dropout_ctx():
                output = attn_forward_func_with_cp(
                    self.training, query_layer, key_layer, value_layer,
                    cu_seqlens_q, cu_seqlens_kv, max_seqlen_q, max_seqlen_kv,
                    self.attention_dropout if self.training else 0.0,
                    cp_group, cp_global_ranks, cp_stream,
                    softmax_scale=1.0/self.norm_factor,
                    qkv_format="bshd" if qkv_format=="sbhd" else qkv_format,
                    attn_mask_type=attn_mask_type,
                    deterministic=self.deterministic
                )

• 在FlashAttention中会通过函数attn_forward_func_with_cp进行调用，最终Attn前的all_gather通信是在AttnFuncWithCP中通过send、recv通信来实现的, 执行完通信就执行对应的flash_attention算子的调用。

def attn_forward_func_with_cp(...):
    out = AttnFuncWithCP.apply(
        is_training, q, k, v, cu_seqlens_q, cu_seqlens_k, max_seqlen_q, max_seqlen_k,
        dropout_p, cp_group, cp_global_ranks, cp_stream, softmax_scale, qkv_format,
        attn_mask_type, attn_bias_type, attn_bias, deterministic, use_fused_attention
    )
    return out

class AttnFuncWithCP(torch.autograd.Function):
    def forward(...):
        for i in range(cp_size+1):
            if i < cp_size:
                with torch.cuda.stream(flash_attn_streams[i%2]):
                    # wait until KV is received
                    for req in send_recv_reqs[(i+1)%2]:
                        req.wait()

                    if i < (cp_size-1):
                        p2p_comm_buffers[i+1] = torch.empty_like(p2p_comm_buffers[i])
                        send_recv_reqs[i%2] = flash_attn_p2p_communicate(rank,
                                                                         p2p_comm_buffers[i],
                                                                         send_dst,
                                                                         p2p_comm_buffers[i+1],
                                                                         recv_src,
                                                                         cp_group,
                                                                         batch_p2p_comm)
                    ...
                                fused_attn_fwd(
                                    is_training, max_seqlen_q, max_seqlen_k, cu_seqlens_q,
                                    cu_seqlens_k, q_inputs[i%2], kv_inputs[i%2][0],
                                    kv_inputs[i%2][1], TE_DType[q.dtype],
                                    tex.NVTE_Fused_Attn_Backend.NVTE_F16_arbitrary_seqlen,
                                    attn_scale=softmax_scale, dropout=dropout_p,
                                    qkv_layout=qkv_layout, attn_mask_type="causal",
                                    attn_bias_type=attn_bias_type, attn_bias=attn_bias_inputs[i%2],
                                )
