1 防逆流

1.1什么叫防逆流

逆流是指当新能源发电系统的输出功率大于用户用电需求时，多余的电能会回流到电网中，可能导致电网系统不稳定甚至崩溃的现象，而防止逆流问题的产生，就叫防逆流。

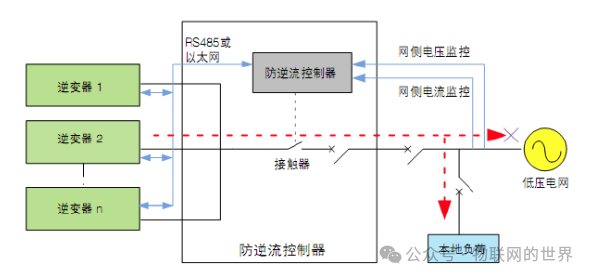

为了防止逆流问题，防逆流装置应运而生。这种装置可以实时监测发电系统的运行状态，并在必要时采取相应措施，如及时切除多余的发电支路开关，降低发电设备的输出功率等，从而防止逆流的发生。

这种场景在自发自用的光伏系统中十分常见，安装了带防逆流的光伏系统后，光伏发的电仅供给就地负载使用，可以控制光伏系统发出的电不送入电网。

1.2工商业储能防逆流场景

在工商业储能系统放电过程中，由于功率波动、负载用电变化等原因，也可能导致电能逆流。而防逆流方案能有效避免这一问题，保障储能系统安全高效运行。

2 削峰填谷

削峰填谷（Peak cut）是调整用电负荷的一种措施。根据不同用户的用电规律，合理地、有计划地安排和组织各类用户的用电时间。以降低负荷高峰，填补负荷低谷。减小电网负荷峰谷差，使发电、用电趋于平衡。

2.1什么是峰谷？

现阶段国内广泛推行分时电价，每个省定义各自的尖峰时段、高峰时段、低谷时段（有的还有平时段），在不同时段实行不同价格的电费。

2.2为什么需要削峰填谷？

可以看出，各个时段的理论用电量，普遍是尖峰>高峰>平时>低谷：在白天大家都在用电，夜深人静的谷时就没人用电了。

各个时段的电价，也普遍是尖峰>高峰>平时>低谷。

国家推行分时电价，一是为了引导用户合理的用电行为，二是为了减少电力系统峰谷不平衡。

对电网来说，在谷时充电，在峰时放电，可以减少负荷的波动，让电力系统更平稳、更安全地运行。

2.3配置储能实现削峰填谷

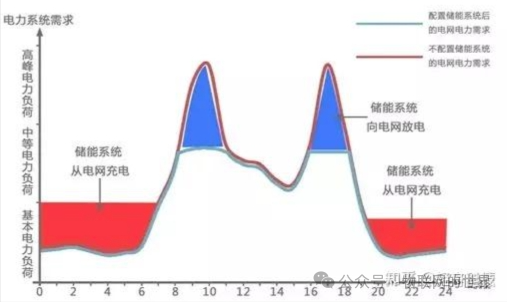

红色线为未配置储能系统的情况，电力系统需求波动大。

蓝色线为配置储能系统后的情况。

配置储能系统后，在夜间谷时（图上为午夜到6点）充电，从电网获取电能，存到储能系统中；

在峰时（图上为8～11点、16～19点），储能系统放电，作为大量电能需要的补充。

2.4 储能系统如何执行削峰填谷？

设置每个时段的PCS充放功率；

根据策略下发指令给PCS，并监测PCS运行（后续出专门章节介绍充放电控制策略，有需要小伙伴可关注公众号）

3、 需量控制

3.1为什么需要需量控制？

目前执行的基本电费计收方式共有三种：按变压器容量、按合同最大需量、按实际最大需量。

按变压器容量：根据上文可以看出，变压器容量一定比实际的负荷要高，虽然价格低一些，但这样的收费方式对企业来说很可能不划算。

按合同最大需量：工厂可以和供电方签订合同，在合同上保证，我们厂最大需量不会超过多少多少kW，基本电费就按这个最大需量收。实际使用中可以允许你发生波动，负荷可以稍微超出一点；但如果超过合同核定值105％，超过105％部分的基本电费加一倍收取。

按实际最大需量：实际最大需量由供电部门每月核定。

3.2储能系统如何执行需量控制？

监测变压器实时功率，当变压器低压侧功率超出需量时，储能系统开始放电/增大放电功率，减少变压器出力，保障变压器功率不会超出限制。储能系统放电时需要考虑电池和PCS状况。

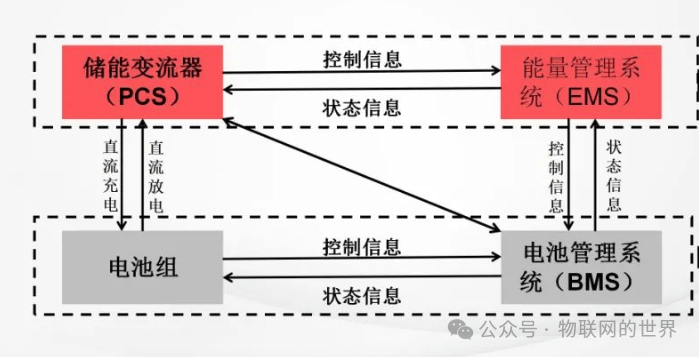

以上这些功能，在储能系统中主要由能量管理系统（EMS）负责，能量管理系统核心交互框图如下。

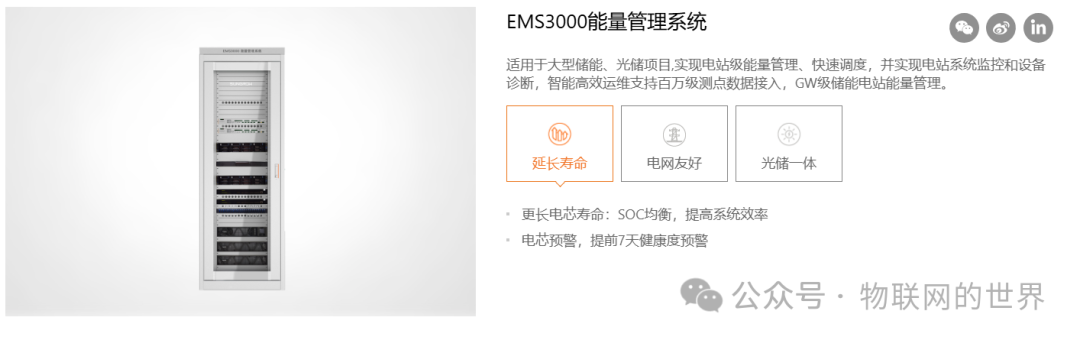

大型储能系统的EMS系统大部分以机柜的形式，如下
