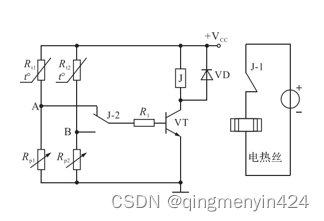

观察电路,分析判断大致工作过程:
(1)温度上升到上限,继电器应该开始工作,J-1断开。所以A控制上限。
∵T上升,VA上升,说明Rt1变小,所以Rt1是NTC。
(2)温度下降,J-2打到B处,继电器保持工作,电热丝继续断开。
(3)温度下降到下限,继电器应该停止工作,J-1吸合。所以B控制下限。
∵T下降,VB下降,说明Rt2变大,所以Rt2是NTC。
注意:
①此题中工作电路接的是常闭开关,判断时应该注意。
②转换触点经常作为电子控制系统的输入端,实现上下限的控制。其中的关键在于利用转换触点的一端不带电、一端带电实现上下限转换过程中被控对象工作状态的保持。
③此题需要判断上下限电阻特性。
