逻辑门构成多谐振荡器

1、多谐振荡器的概念

多谐振荡器是一种电路，它利用深度正反馈，通过阻容耦合使两个电子器件交替导通与截止，从而自激产生方波输出的振荡器。这种振荡器常用作方波发生器，也可以称为矩形波发生器。在多谐振荡器中，“多谐”指的是矩形波中除了基波成分外，还含有丰富的高次谐波成分。

多谐振荡器没有稳态，只有两个暂稳态。在工作时，电路的状态在这两个暂稳态之间自动地交替变换，由此产生矩形波脉冲信号，常用作脉冲信号源及时序电路中的时钟信号。

此外，多谐振荡器在测量和控制领域、科研和教学领域、通信系统等许多领域都有广泛的应用。例如，在测量和控制领域中，多谐振荡器可以用于时钟电路、频率计、频谱分析器等仪器中，实现快速精确的信号测量和分析。在通信系统中，它可以产生稳定可靠的高频信号，实现信号的发射和接收。

2、数字逻辑门构成多谐振荡器的类型

（1）非门多谐振荡器（来自“通用技术 电路路路通”）

工作原理：

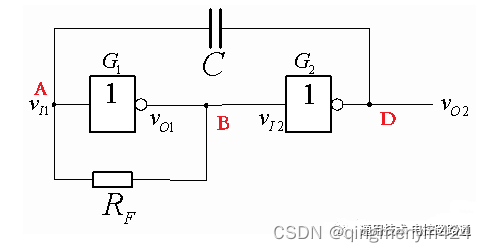

此振荡电路有两个非门、一个电阻和一个电容组成。

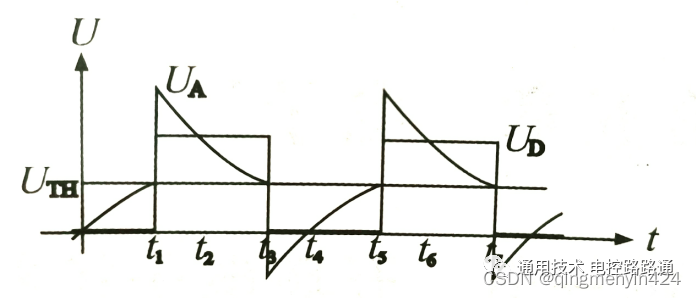

（UOH是逻辑电路输出的高电平，UOL是逻辑电路输出的低电平。图中UTH为阈值。）

假设初始时刻t
