python批量生成CAD图纸

场景：

在设计院天天加班画CAD图纸，没有太多自己的私人时间？甲方时不时就改需求，还要求设计院图纸又快又好？你是否需要画一批图纸，图纸的设计内容都相同，但需要修改文字内容，比如修改项目名称、图号、出图日期、某个参数等这些琐碎重复的工作？这时候我们就可以使用程序来代替人工处理了。

实现功能：

• 根据图纸模板、图纸设计基本数据，使用python程序替换+插入内容，批量生成dwg文件。
• 可实现批量替换文本，批量插图(光栅、OLE)以及打印为PDF文件

工具特点：

1. 协助设计人员绘图，提高工作效率
2. 降低错误率，提升图纸质量。比如在经纬度、地址等关键信息上，人工绘图往往通过粘贴、键入等方式，难免出现经纬度错误，施工时出现差错的情况。计算机在数据写入的过程中可以极大的降低出错的概率。
3. 推动设计院的信息化建设。此工具的运用，可以降低未来信息化建设时员工观念等方面的阻力，提前优化生产流程，方便未来管理信息系统的对接。

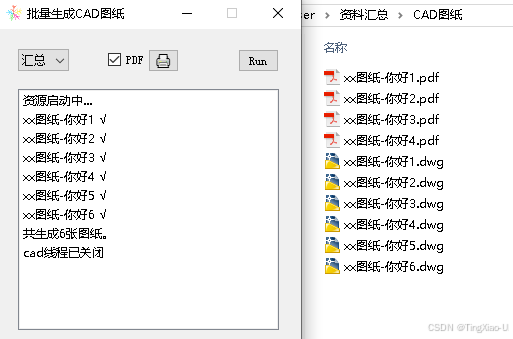

实现效果：

 使用教程：

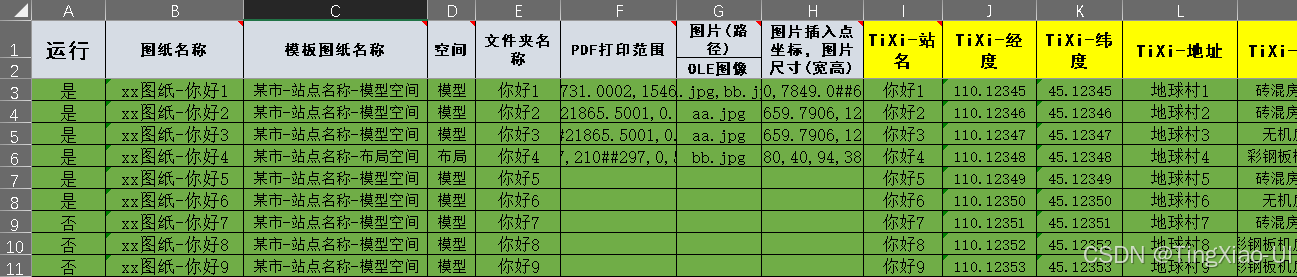

如下图表格所示，为CAD图纸的基本信息，使用模板图纸，主体内容相同，可添加、替换文本内容以及插图图片数据。

批量生成图纸步骤：

1. 填写表格信息
2. 编辑模板图纸，CAD图纸模板可根据自身需求增补及修改，
3. 运行程序

1.表格内填写图纸信息

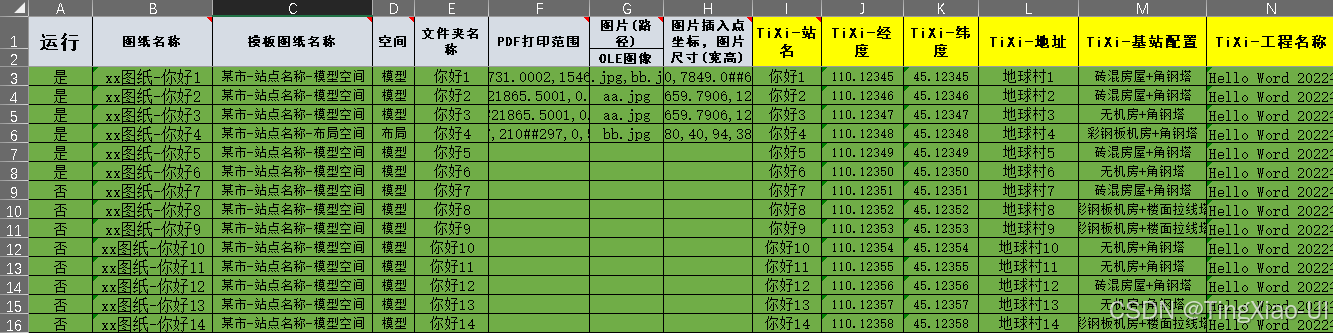

• 浅灰色部分为表头不可修改，分别表示图纸名称和CAD图纸所在空间(模型空间/布局空间)，填写需要批量生成的图纸名称以及模板图纸名称，根据图纸所在的空间(模型空间/布局空间)，选择下拉框内容，如下图所示，

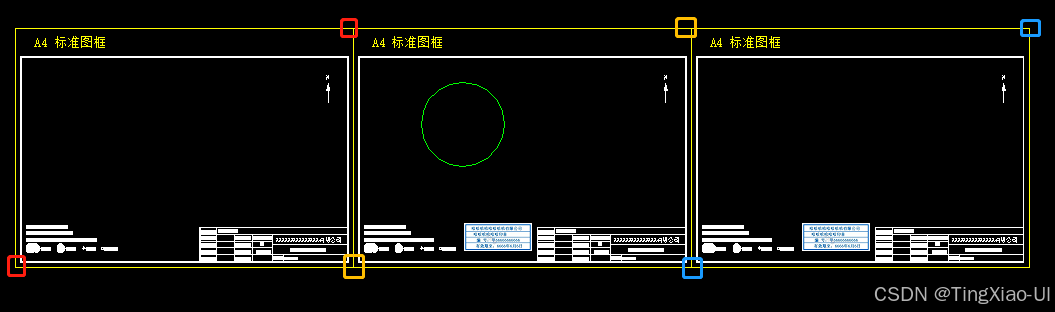

• 当需要将生成的图纸打印为PDF文件时，需在“pdf打印范围”列内填写打印数据，依次添加每张图纸的左下角和右上角坐标点，使用英文逗号分隔坐标点，"##"分隔每张图纸打印数据。格式为xl1,yl1,xr1,yr1##xl2,yl2,xr2,yr2##...，如下示例
  0,0,50,20##50,0,100,20##100,0,150,20

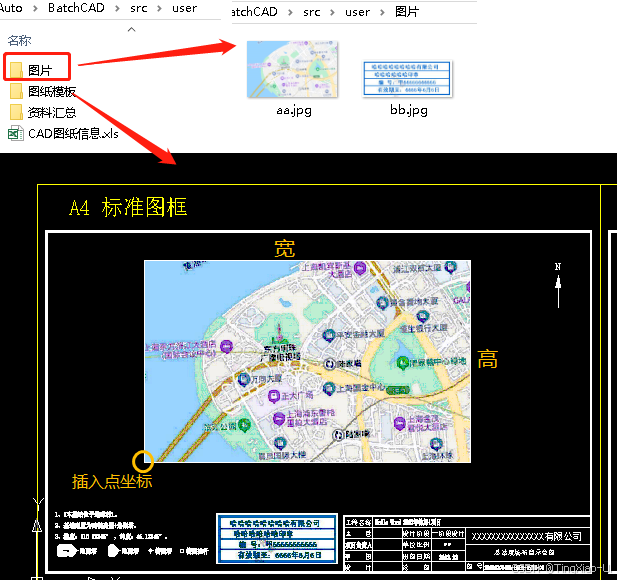

• 当需要在图纸中插入图片时，在“图片(路径)”列内写入图片名称数据，在“图片插入点坐标，图片尺寸(宽高)“列内插入图片在cad图纸内的插入点坐标以及插入图片的宽高数据。可选择插入图片类型：光栅或者OLE。图片文件放置于”图片文件夹内“。数据格式：
  “图片插入点坐标，图片尺寸(宽高)“列：x1,y1,width,hight##x2,y2,width,hight

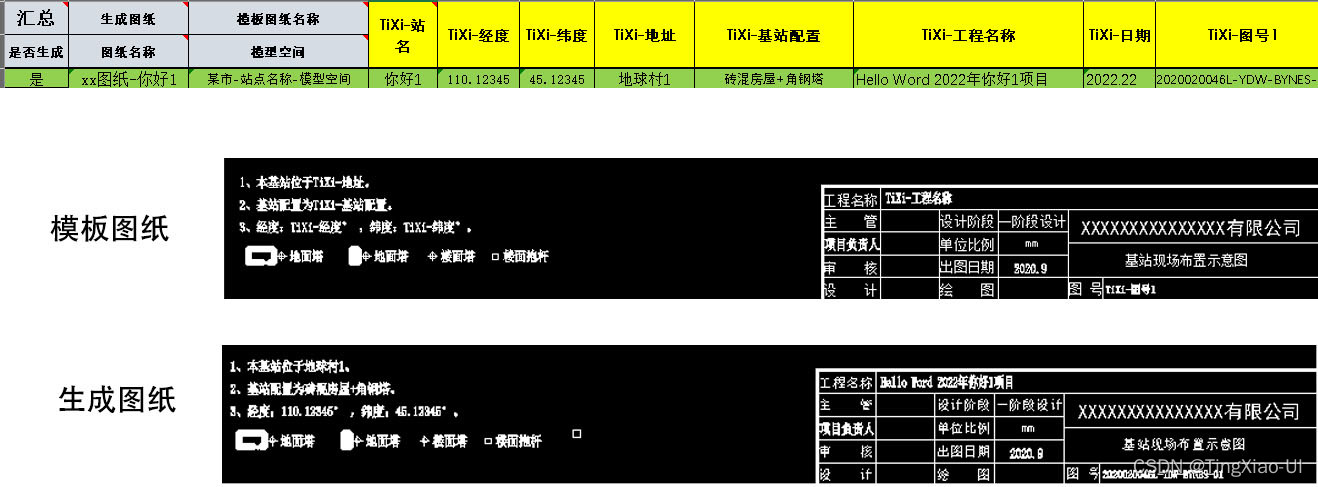

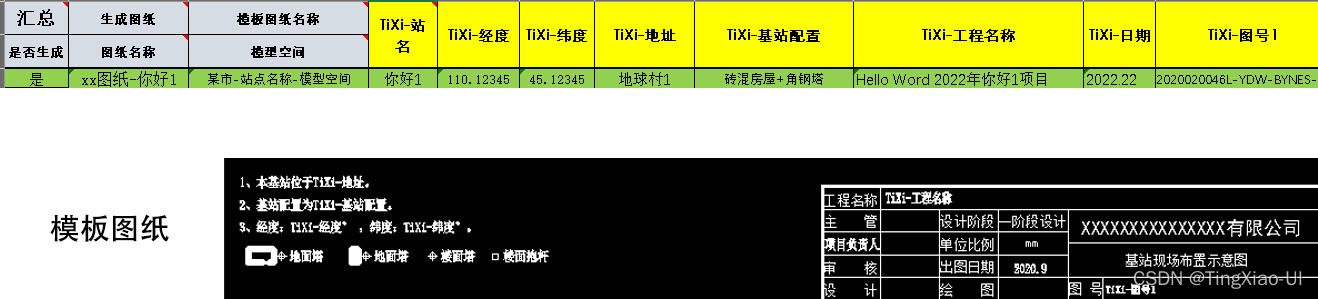

• 黄色部分为自定义替换文本部分，可根据需求自行增添所需修改内容，在CAD图纸中作为替换标签锚点，用于定位替换文本，如下图所示，分别修改各个图框的“工程名称”、“图纸名称”、“图号”、“经纬度”，等信息如图所示，格式统一为”TiXi-替换内容“。

2.编辑模板图纸

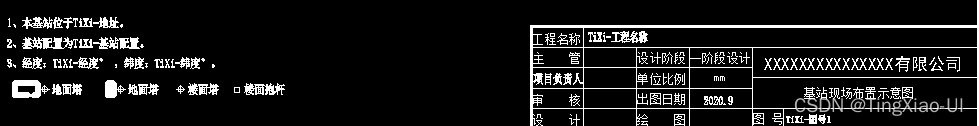

• 根据需求自行设计绘制模板，并在模板中添加需要替换的标签锚点(TiXi-替换内容)，用于定位替换文本。

• 注意

3.运行程序

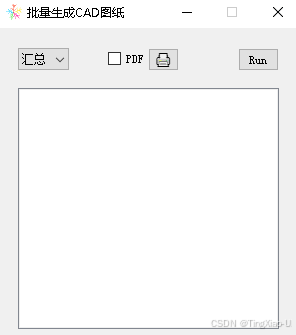

图纸数据、图纸模板完成后，启动CAD软件，待软件启动完毕后，双击BatchCAD.exe，点击按钮“Run”运行。


实现效果，

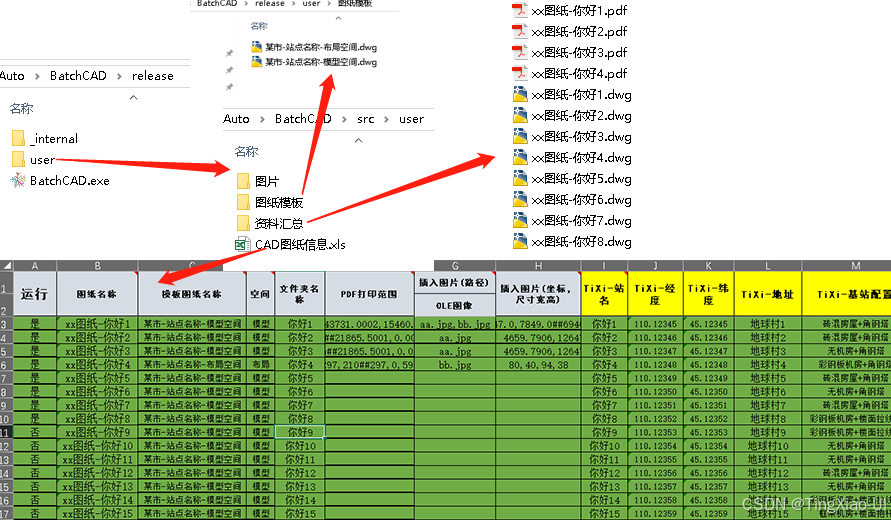

此时只需等待程序运行完毕即可，注意，程序运行期间，不要操作CAD软件和CAD图纸快速生成工具.xlsx。程序运行过程如左下图，程序运行完后，生成的图纸位置如右下图所示

 PDF打印

• 打印参数设置：

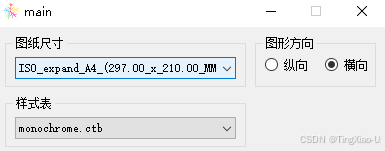

  点击打印按钮🖨，来设置打印参数：图纸尺寸、打印样式以及打印方向。

• 注意若需要打印pdf文件，在CAD软件中需取消勾选”在查看器中显示结果“。设置方法如下：

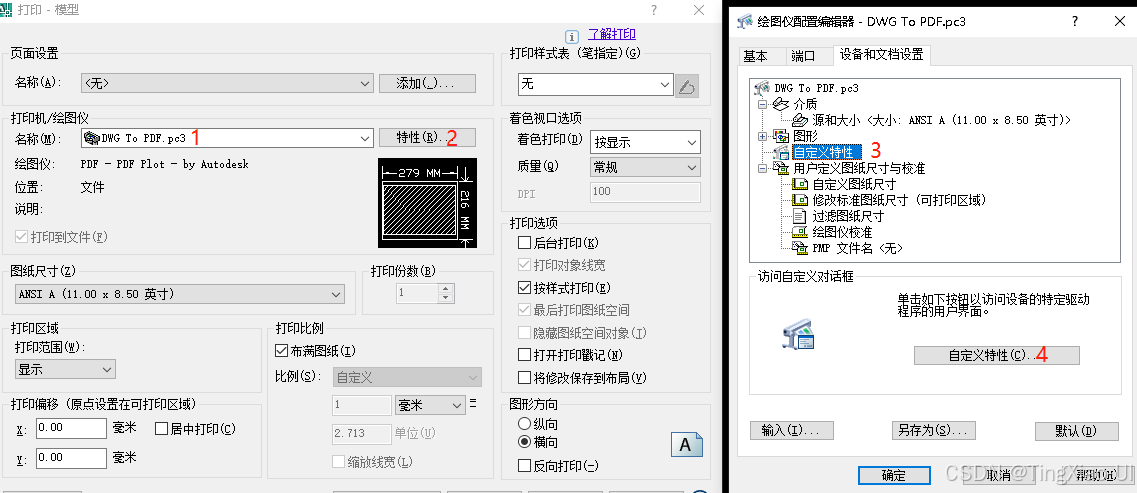

  1.打开打印界面(快捷键Ctrl+P)，选择打印机”DWG TO PDF.pc3“，
  2.点击特性按钮，点击自定义特性

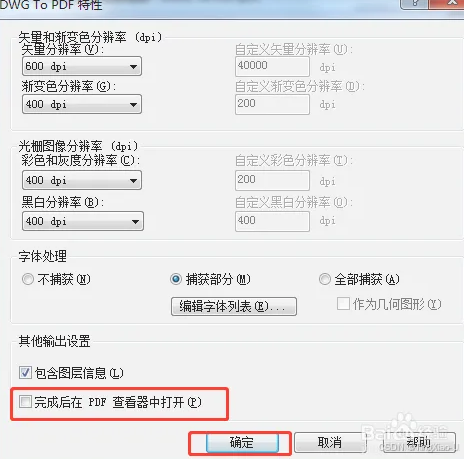

  3.将在查看器中显示结果前的勾去掉，点击确定，点击保存。





• 注意：低版本的autocad软件，如2007版本在打印pdf时存在打印的pdf图纸中图框偏靠左下问题，使用高版本的cad软件(2010以上)则不会出现该问题。

演示视频：

批量生成CAD图纸

下载链接：

https://download.csdn.net/download/qingtianhaoshuai/90117163
