本文只针对于初学者，高手请绕过！

1、实验目的

利用单片机的IO口模拟SPI总线时序逻辑,通过74HC595控制24个LED，学会74HC595串行控制的使用方法。

2、实验内容

   编写一段程序，使24个LED先全亮，然后以一秒为间隔从左至右的一列接一列的熄灭。

   3、硬件原理

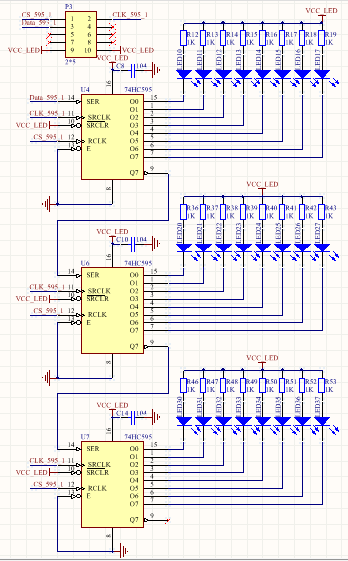

74HC595串行控制LED灯硬件原理图如下图所示，使用排线与端子P3相连，则单片机相应端口的0-2引脚与端子P3的CS_595_1、CLK_595_1、Data_595_1引脚相连接（例如，使用排线将P9与P3端子相连接，则PC0引脚接 CS_595_1 ，PC1引脚接 CLK_595_1 ,PC2引脚接 Data_595_1 ）。 CS_595_1为74HC595的片选引脚用于控制 74HC595内部移位寄存器与引脚之间的锁存器， CLK_595_1为 74HC595的时钟引脚，该引脚每一个周期变化，都将向 74HC595内部移位寄存器输入1位数据， Data_595_1为数据引脚，其高低值将在 CLK_595_1变化的一个周期内送入 74HC595内部移位寄存器。
    对于1个 74HC595 其工作过程为，使用 CS_595_1 关闭 74HC595内部移位寄存器与引脚之间的锁存器，在 Data_595_1引脚上准备数据，操作 CLK_595_1使其变化1个周期，则 Data_595_1相应的高低值送入了 74HC595 内部移位寄存器的第0位，如此循环8次，则向 74HC595的内部移位寄存器输入了8位数据，最先输入的在 74HC595的内部移位寄存器第7位上，最后输入的在 74HC595的内部移位寄存器的第0位上。数据输入完毕后，操作 CS_595_1打开 74HC595内部移位寄存器与引脚之间的锁存器，使得 74HC595内部移位寄存器的数值呈现在引脚上，然后关闭锁存器继续后续操作。
对于多个 74HC595的控制，仍然使用 CS_595_1、CLK_595_1、Data_595_1三个引脚，从原理图中可以看到，第1片 74HC595的Q7引脚接第2片 74HC595的Data引脚，第2片 74HC595的Q7引脚接第3片 74HC595的Data引脚，如此连接可控制多个 74HC595。以3片 74HC595为例，操作前准备3个字节的数据，按照操做1片 74HC595的方法分3次将 3个字节的数据送入第1片 74HC595，则最先进去的字节将传入第3片 74HC595，最后进去的字节传入第1片 74HC595。传入完毕后，和上述方法一样，操作 CS_595_1打开 74HC595内部移位寄存器与引脚之间的锁存器，使得 74HC595内部移位寄存器的数值呈现在引脚上，然后关闭锁存器继续后续操作。

4、实验参考程序及注解
更改映射层 0_logiclayer_config.h文件，下列程序是使能HC595，使其驱动程序能够加入到编译过程，并提示用户，还应在HC595相应的config文件中对595进行配置。

#define EXTERNAL_MODULE_HC595_MODE 1 //0:没有使用HC595芯片

//1:使用HC595芯片，其引脚配置相应的config文件中进行设置

更改映射层 3_ExternalModulelayer_HC595_config.h文件，下列程序的更改应根据原理图完成，当使用P9与P3端子相连接后，则使用PORTC端口控制HC595，所以相应的HC595_PORT和HC595_DDR分别定义为PORTC和DDRC，HC595_CLOCK、HC595_CS和HC595_MOSI是具体的引脚号，查看原理图写入即可。
#define HC595_PORT PORTC

#define HC595_DDR DDRC

#define HC595_CLOCK BIT1

#define HC595_CS BIT0

#define HC595_MOSI BIT2

更改逻辑层 0_logiclayer_main.c文件

//主程序

int main(void)

{

//目标板初始化，该函数会自动初始化相应外设文件

TARGET_Init();

//后台主循环

while(1)
