常用元器件使用方法9：SS-23D03(2P3T)拨动开关的使用方法

最新推荐文章于 2024-12-20 10:11:04 发布
最新推荐文章于 2024-12-20 10:11:04 发布
阅读量8.6k 收藏 5
点赞数 3
分类专栏： # 常用元器件使用方法 文章标签： 常用元器件 使用方法 拨动开关 SS-23D03(2P3T)
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qingwufeiyang12346/article/details/83020729
版权
本文详细介绍了SS-23D03，这是一种8脚双刀3档的拨动开关。内容涵盖其使用方法和不同视角的尺寸图，帮助读者理解和应用该元器件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

介绍：

SS-23D03(2P3T)是8脚双刀3档拨动开关。

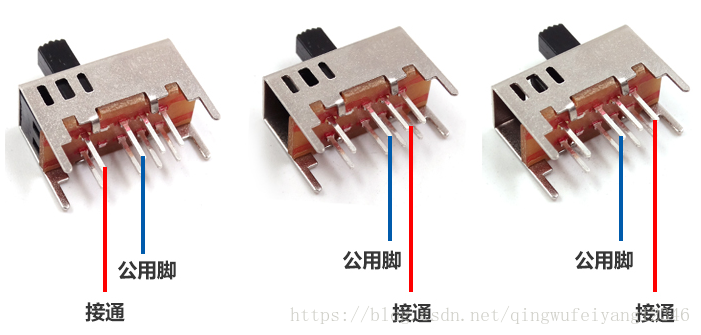

使用方法：

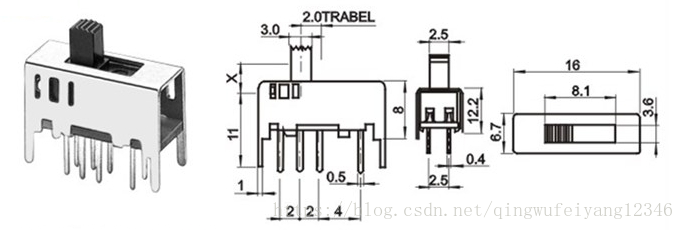

平面尺寸图：

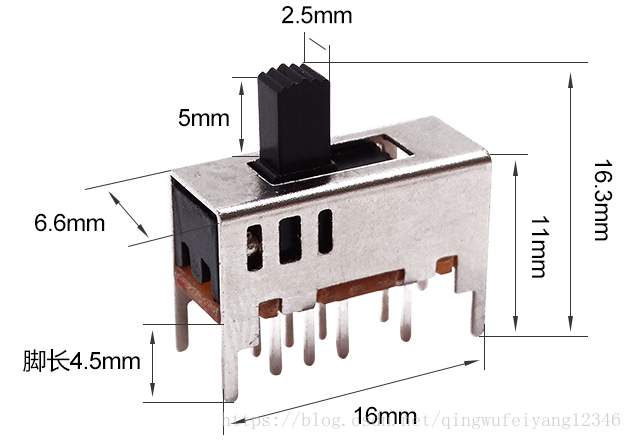

立体尺寸图：

<
