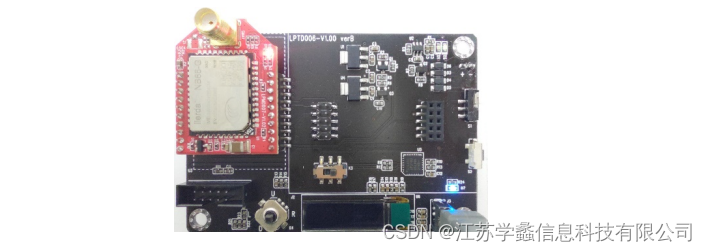

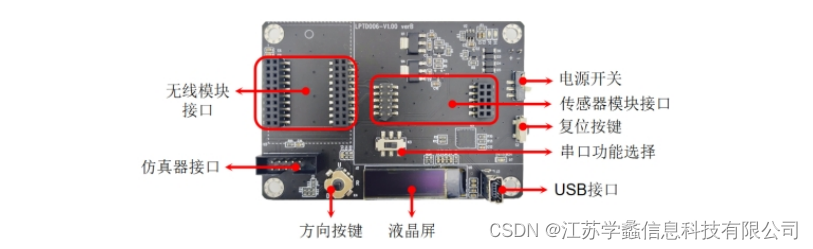

在液晶扩展板上，有一个串口功能选择，对其进行拨动，就可选择串口，实现不同的功能，达到不同的效果，那么它是怎样实现的呢？下面是我的一些见解。（此液晶扩展板由江苏学蠡信息科技有限公司提供）在这里插入图片描述

实质和原理

实质

此串口功能选择实质上是一个拨动开关，其类型为单刀双掷开关，左右拨动通过控制电路的连接与断开可以进行功能的选择。

原理

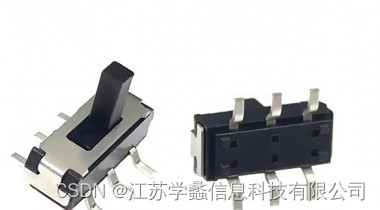

实物图如下图所示，液晶扩展板上的是一个六脚拨动开关。
在这里插入图片描述

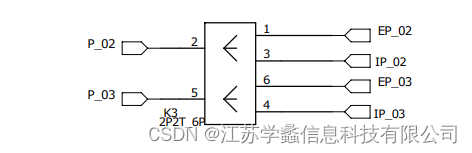

实验原理图如下，由图可知，拨动开关至左至右可接通不同的引脚，进而连接的电路不同，实现不同的效果，达到串口功能选择的目的。

实验案例

本实验是用串口选择来实现串口输出，利用 USART 实现硬件与电脑通信，需要用到一个 USB 转 USART 的 IC，采用CP2102 芯片来实现这个功能，CP2102 是一个 USB 总线的转接芯片。具体电路设计见下图。
在这里插入图片描述

我们将 CP2102 的 TXD 引脚与 USART1 的 RX 引脚连接，CP2102 的 RXD 引脚与USART1 的 TX 引脚连接。CP2102 芯片集成在液晶扩展板上，其地线 (GND) 已与控制器的GND 连通。需要说明的是，液晶扩展板上的串口选择开关，需要将它拨至右侧，用于选择TX和RX引脚的接通。
在此我们仅说明一下主函数的编写，主函数编写如下：

int main(void)
{
 char ch;
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
 HAL_Init();
 /* Configure the system clock */
 SystemClock_Config();
 /* LED 端口初始化 */
 LED_GPIO_Config();
 /*初始化 USART 配置模式为 115200 8-N-1，中断接收*/
 DEBUG_USART_Config();
 /* 打印指令输入提示信息 */
 Show_Message();
 while(1)
 {
 /* 获取字符指令 */
 ch=getchar();
 printf("接收到字符：%c\r\n",ch);
 /* 根据字符指令控制 LED 灯亮灭 */
 switch(ch)
 {
 case '1':
 LED1_TOGGLE;
 break;

 case '2':
 LED2_TOGGLE;
 break;

 default:
 /* 如果不是指定指令字符，打印提示信息 */
 Show_Message();
 break;
 }
 }
 }
