关于PlantSimulation远程PLCSIM_Advanced解决方案

打开远程S7-PLCSIM Advanced V3.0或者2.0

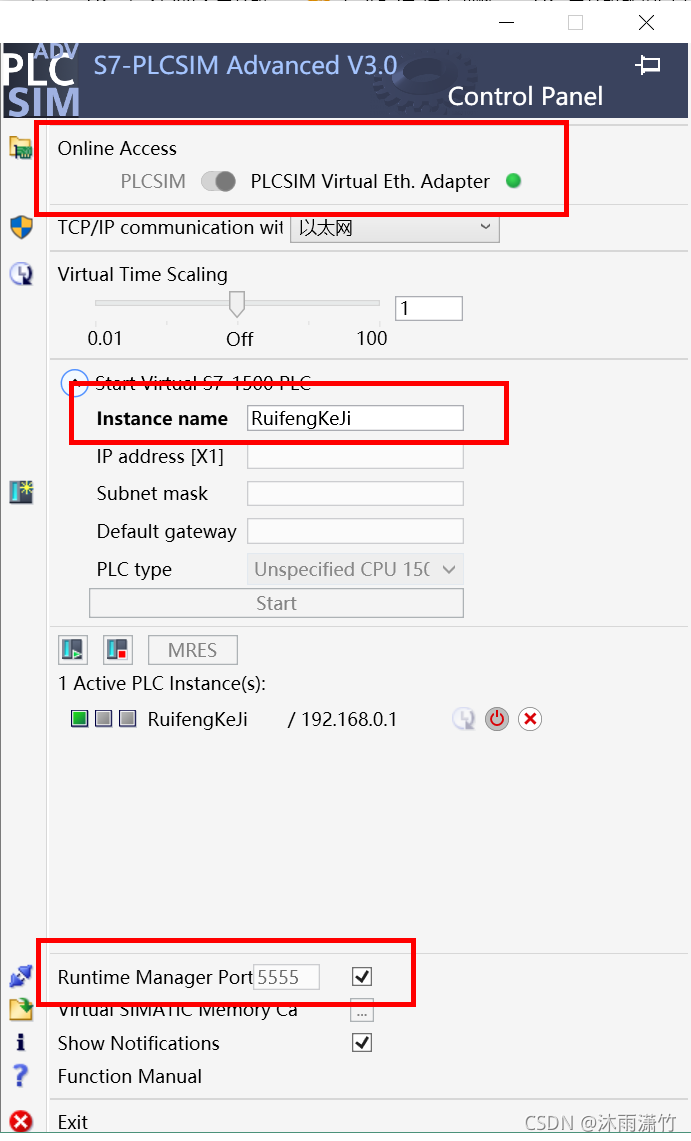

按照下图设置 S7-PLCSIM Advanced
注意四点：

  1. 要设置PLCSIM 虚拟网卡模式。
  2. 设置实例名称。
  3. 设置管理器端口号。
  4. 实例要装载程序并已经正确运行。

在这里插入图片描述

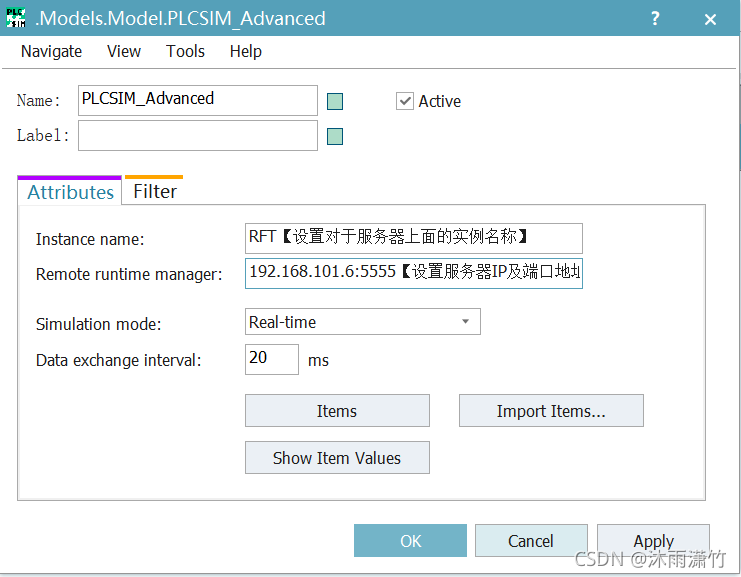

打开远程PlantSimulation PLCSIM_Advanced 如果没有找到需要从库中加载

在这里插入图片描述
如上图：

  1. instance name 【设置对于服务器上面的实例名称】
  2. Remote runtime manager:【设置目标服务器地址及S7-PLCSIM Advanced 上一步中设置的端口号】
  3. 点击上图 Active 及Apply 即可完成通讯

注意：
