ITU-R BT.1886主要定义了高清电视视频的电光转换函数（EOTF）:

$L = a(max[(V+b), 0])^\gamma$

其中：

L表示输出的屏幕亮度，单位为cd/m2
V表示输入的电信号，范围为[0, 1]
$\gamma$ 表示幂函数指数，等于2.4
a表示增益变量,可以理解为屏幕的最大对比度：

$a = (L_W^{1/\gamma} - L_B^{1/\gamma})^\gamma$

b表示黑电平提升量，理解为屏幕的最低亮度：

$b = \frac{L_B^{1/\gamma}}{L_W^{1/\gamma} - L_B^{1/\gamma}}$

本质上，a,b是将(V=0, L= $L_B$ )，(V=1, L= $L_W$ )带入到上述EOTF转换函数求解得到。 $L_W/L_B$ 分别表示屏幕的最高/最低亮度。

理想情况下，设定 $L_B = 0$ ，则 $a = L_W, b = 0$ 可以得到简化后的函数：

$L = L_W * V^{2.4}$

即我们通常理解的2.4 gamma。

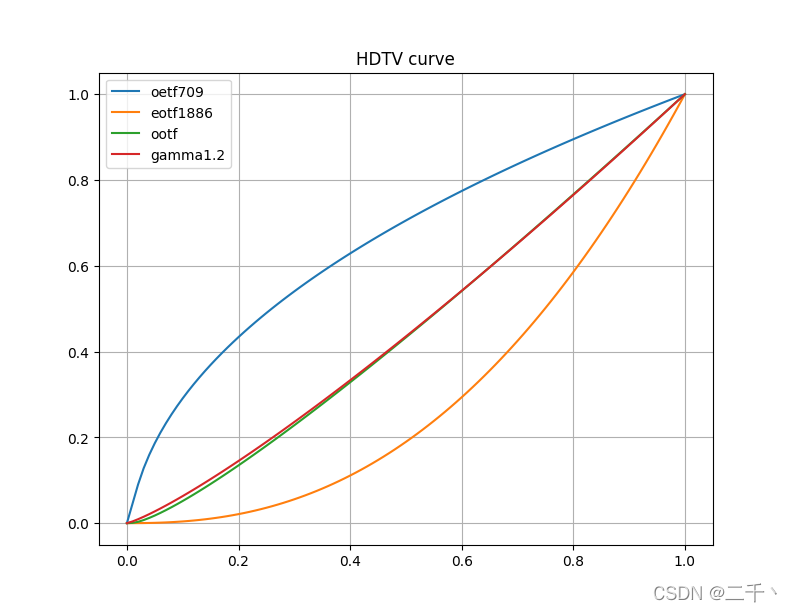

结合ITU-R BT.709中提到的OETF函数，假设输入/输出的光信号强度范围归一化到[0, 1]，可得到如下曲线结果

对于OETF709而言，横轴代表输入光信号，纵轴代表输出电信号
对于EOTF1886而言，横轴代表输入电信号（即OETF709的输出），纵轴代表输出光信号
OOTF表示从自然光（Scene Light）到电信号到显示亮度（Display Light）的光-光传递函数

可以看到，OOTF近似为一条1.2的gamma线。
