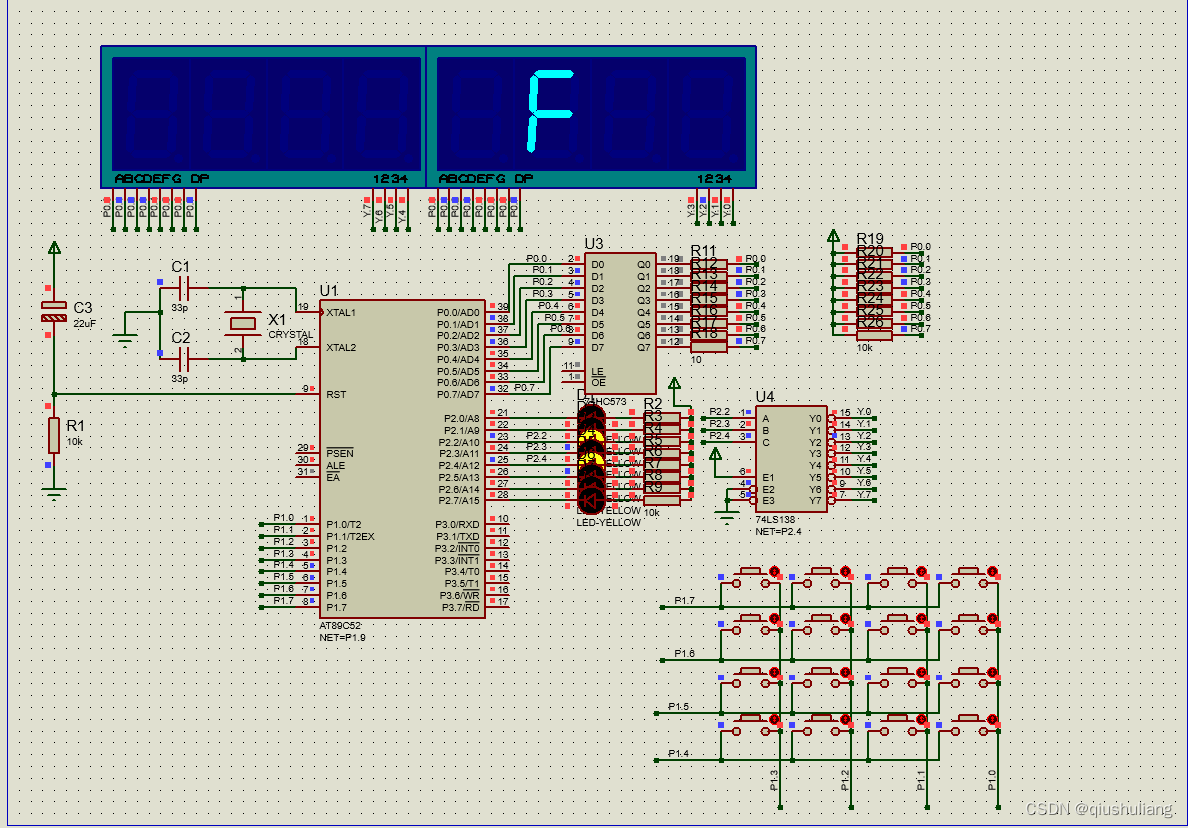

51单片机矩阵按键Protues仿真实验

/**************************************************************************************
*		              矩阵按键实验												  *
实现现象：下载程序后数码管显示0，按下矩阵按键上的按键显示对应的数字
			S1-S4：0-3
			S5-S8：4-7
			S9-S12：8-B
			S13-S16：C-F。
注意事项：无
***************************************************************************************/

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

#define GPIO_DIG P0     //数码管数据
#define GPIO_KEY P1     //按键信息

sbit LSA=P2^2;					//38译码器段选择
sbit LSB=P2^3;
sbit LSC=P2^4;

u8 KeyValue;	//用来存放读取到的键值


u8 code segment[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
					0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值，共阴数码管

/*******************************************************************************
* 函 数 名         : delay
* 函数功能		   : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{
	while(i--);
}

/*******************************************************************************
* 函 数 名         : KeyDown
* 函数功能		   : 检测有按键按下并读取键值
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void KeyDown(void)
{
	char a=0;
	GPIO_KEY=0x0F;     //P1=00001111
	if(GPIO_KEY!=0x0F)//读取按键是否按下
	{
		delay(1000);//延时10ms进行消抖
		if(GPIO_KEY!=0x0F)//再次检测键盘是否按下
		{
			//测试列
			GPIO_KEY=0X0F;
			switch(GPIO_KEY)
			{
				case(0X07):	KeyValue=0;break;
				case(0X0b):	KeyValue=1;break;
				case(0X0d): KeyValue=2;break;
				case(0X0e):	KeyValue=3;break;
			}
			//测试行
			GPIO_KEY=0XF0;
			switch(GPIO_KEY)
			{
				case(0X70):	KeyValue=KeyValue;break;
				case(0Xb0):	KeyValue=KeyValue+4;break;
				case(0Xd0): KeyValue=KeyValue+8;break;
				case(0Xe0):	KeyValue=KeyValue+12;break;
			}
			while((a<50)&&(GPIO_KEY!=0xF0))	 //检测按键松手检测
			{
				delay(1000);
				a++;
			}
		}
	}
}


/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
void main()
{
	LSA=0; //给一个数码管提供位选
	LSB=1;
	LSC=0;
	while(1)
	{
		KeyDown();		   //按键判断函数
		GPIO_DIG=segment[KeyValue];	  //
	}
}
