BMA是一种超小型盲插滑入式新型射频同轴连接器，专为高频机架和面板射频应用而设计，用于盲插合低功率微波应用中连接绝缘外径不大于3.0mm的柔软和半硬电缆。根据 IEC 60169-33 进行了标准化，接口界面采用空气界面，体积小接触可靠，最高工作频率可达到22GHz。

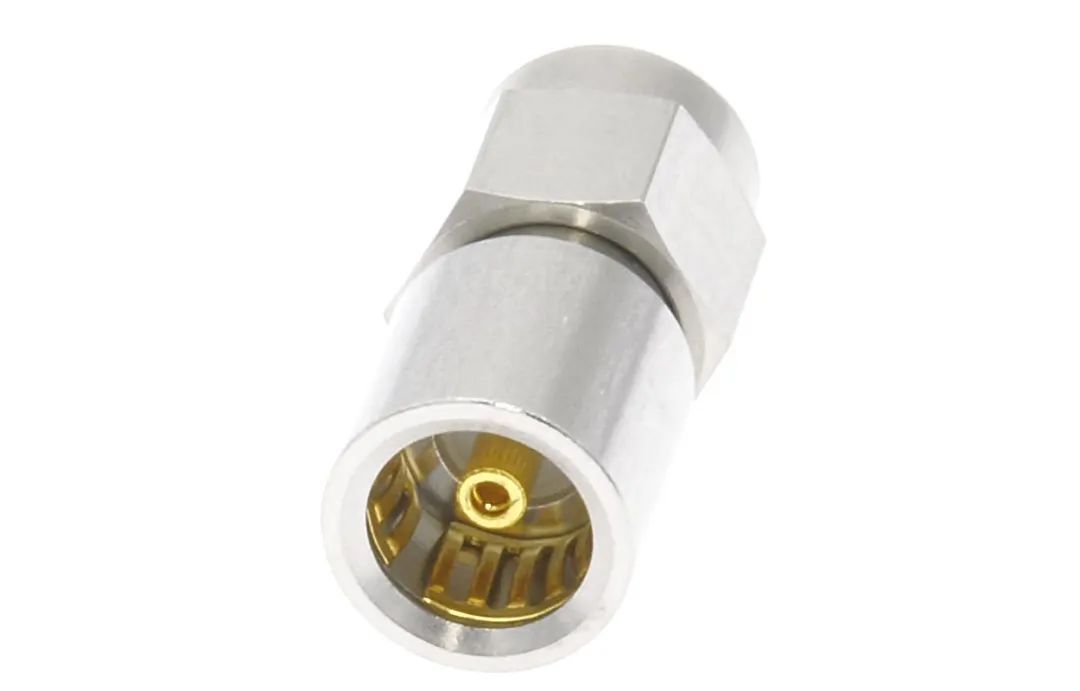

图1 BMA型接头示例
BMA主要性能指标
特性阻抗：50Ω
工作频率： 0~22GHz
接触电阻：内导体≤2.0mΩ / 外导体≤2.0mΩ
绝缘电阻： ≥5000MΩ
介质耐压： 1500V
电压驻波比： ≤1.30
连接器耐久性：1000次
在很多空间有限的场合，螺纹射频连接有时会无法正常使用。BMA连接器盲插滑入式连接方式，在未完全对准的情况下也能通过压力将插头压入插孔实现配接，并进一步通过独特结构设计实现可靠的连接。
BMA连接器广泛应用于模块化整机产品中的各种互连，例如高速高密度面板和背板、高速数字信号系统、相控阵雷达系统、射频背板和背板组件等。
根据不同安装类型的应用，BMA连接器可分为插孔连接器、面板安装连接器、穿墙连接器、PCB连接器、螺入式密封连接器等。

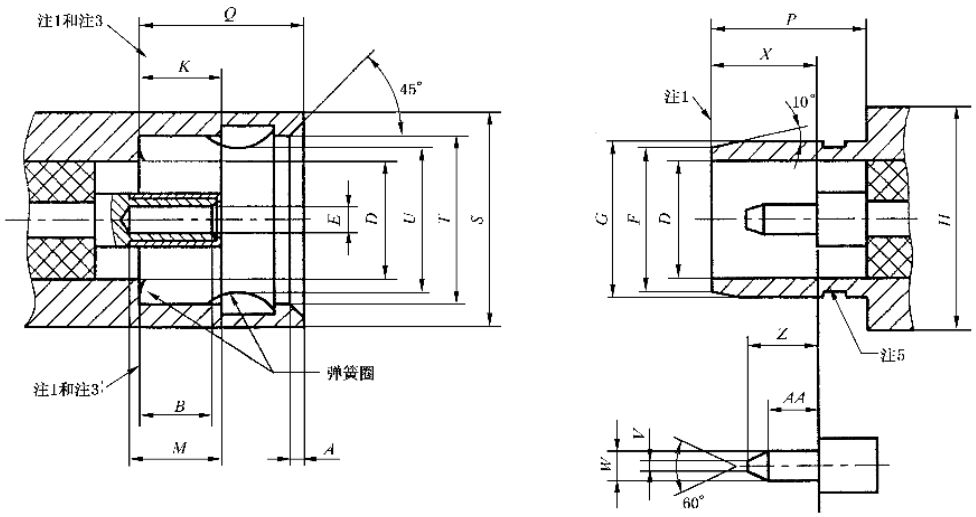

图2 通用BMA连接器界面参考图
表1 参考尺寸表（仅供参考）
BMA系列连接器从结构尺寸上讲是SMA系列化，通常外壳由不锈钢或钝化不锈钢制成，内导体采用铍铜镀金，介电材料采用PTFE，具有一定程度的抗震性和抗冲击性。BMA的优点是体积小、接触可靠、机械电气性能优异、对接方便等，近几年来在国内外已得到了越来越广泛的应用。

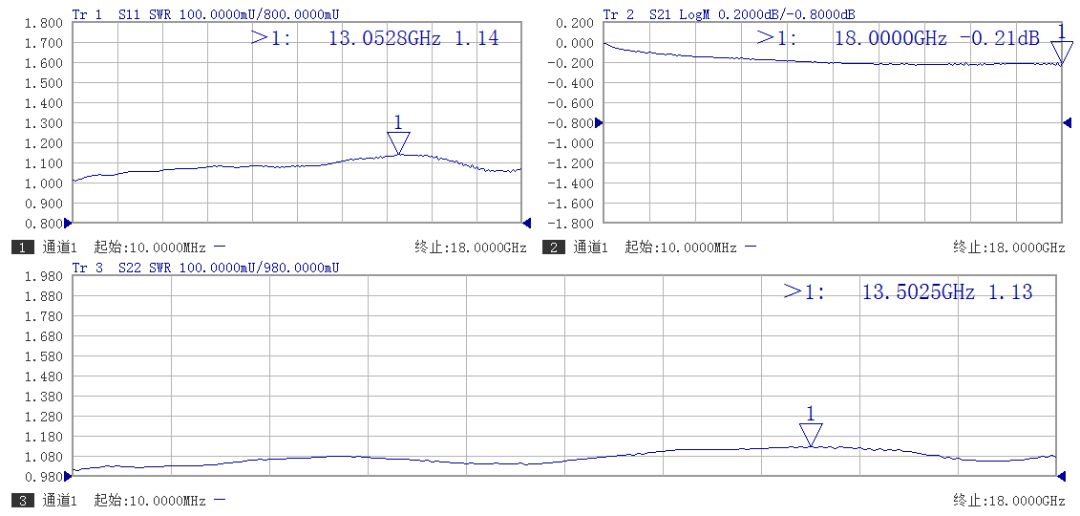

SMA公 转 BMA母 转接器|不锈钢，DC-18GHz - RA18S36 实测曲线
