一图区分1.85mm/2.4mm/2.92mm/3.5mm/SMA射频接头

射频连接器主要用于无线通信、仪表、雷达、实验室测试及航空航天设备等领域的射频信号传输，是射频工程师在日常的工作过程中接触和使用最多的器件之一。

这篇文章主要带大家区分市面常见的五种容易混淆的转接头，分别是1.85mm/2.4mm/2.92mm/3.5mm/SMA，其外形结构十分相似，但适用的频率范围、制造工艺、主体材料、内导体镀金厚度和外形结构等各有不同，应用领域也有所不同。

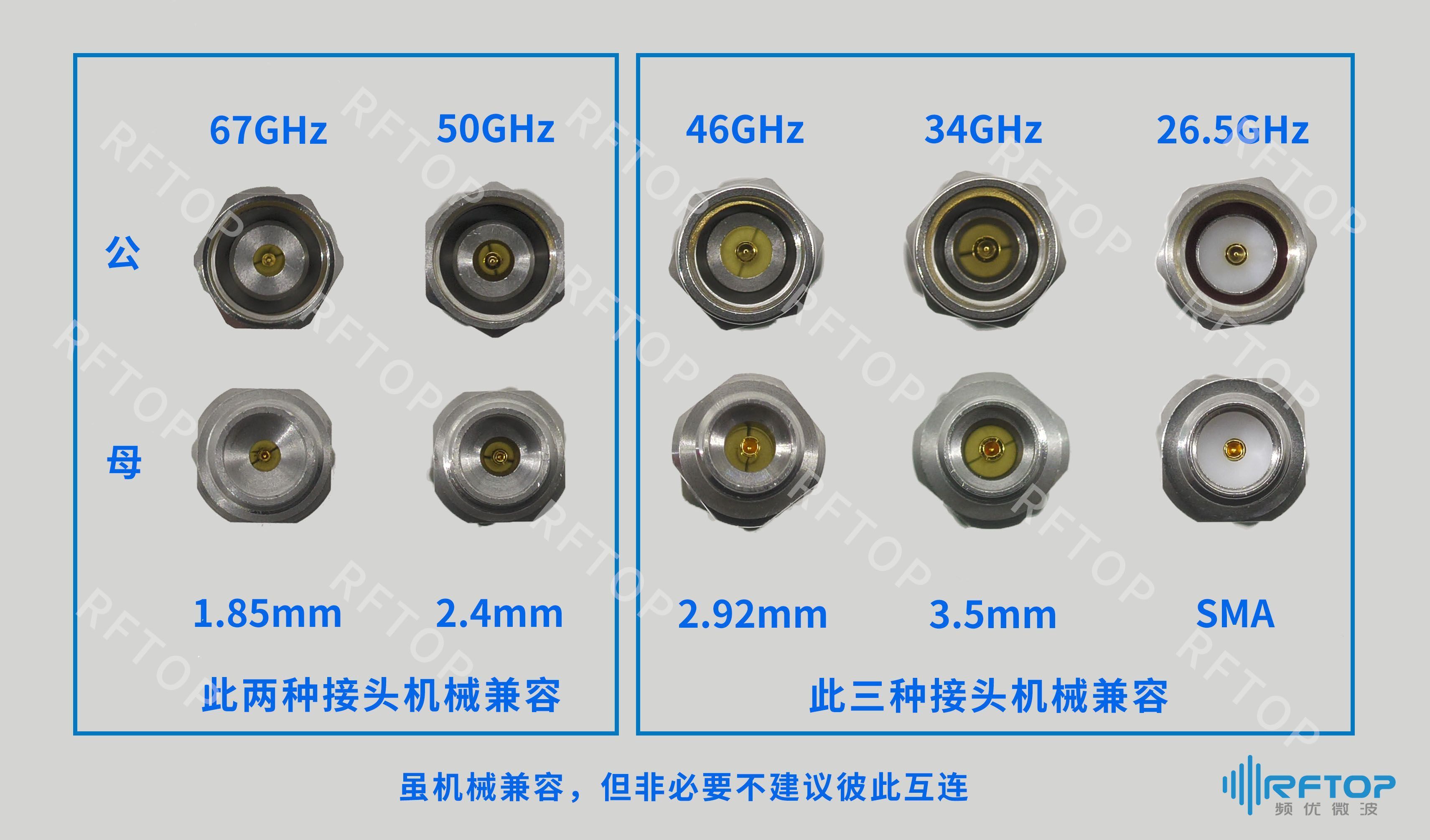

图1  1.85mm/2.4mm/2.92mm/3.5mm/SMA射频接头（来源rftop.com网站）

如图1所示，这五种接头十分类似，但了解了它命名的含义，就能明白其中的区别。其中1.85mm/2.4mm/2.92mm/3.5mm这四种接头都是空气介质，其中明显的区别即是他们的外导体内径，顾名思义，他们的外导体内径分别为1.85mm/2.4mm/2.92mm/3.5mm，仔细对比即可分辨。而SMA更好区分，它的绝缘介质为聚四氟乙烯（PTFE），俗称特氟龙或塑料王，是一种白色塑料。

既然尺寸和外形这么相似，那它们是否可以混连呢？其实在《常用射频接头之2.92mm》这篇文章中曾说过，2.92mm接头的内外导体及端面尺寸在设计时就充分考虑了同SMA及3.5型的兼容性，理论上他们是彼此兼容的，但考虑到适用频率和容差要求的不同，我们不建议彼此互连。如果使用时稍不注意，轻则导致插损变大，重则对接头造成不可逆的伤害。

那便有人问了，2.92mm和3.5mm可以兼容，那2.4mm接头尺寸也很接近，是不是也兼容呢？其实不是的，2.4mm接头用的是完全不一样的设计标准，和1.85mm接头彼此机械兼容。他们有更高的使用频率，分别可达50GHz和70GHz，可以在更高的频段中依旧保持高性能，造价也更高。切记，这两款接头决不可与2.92mm/3.5mm/SMA连接器互连，会直接导致器件的损坏！

来源：如何区分1.85mm/2.4mm/2.92mm/3.5mm/SMA射频接头
