网络通联练习

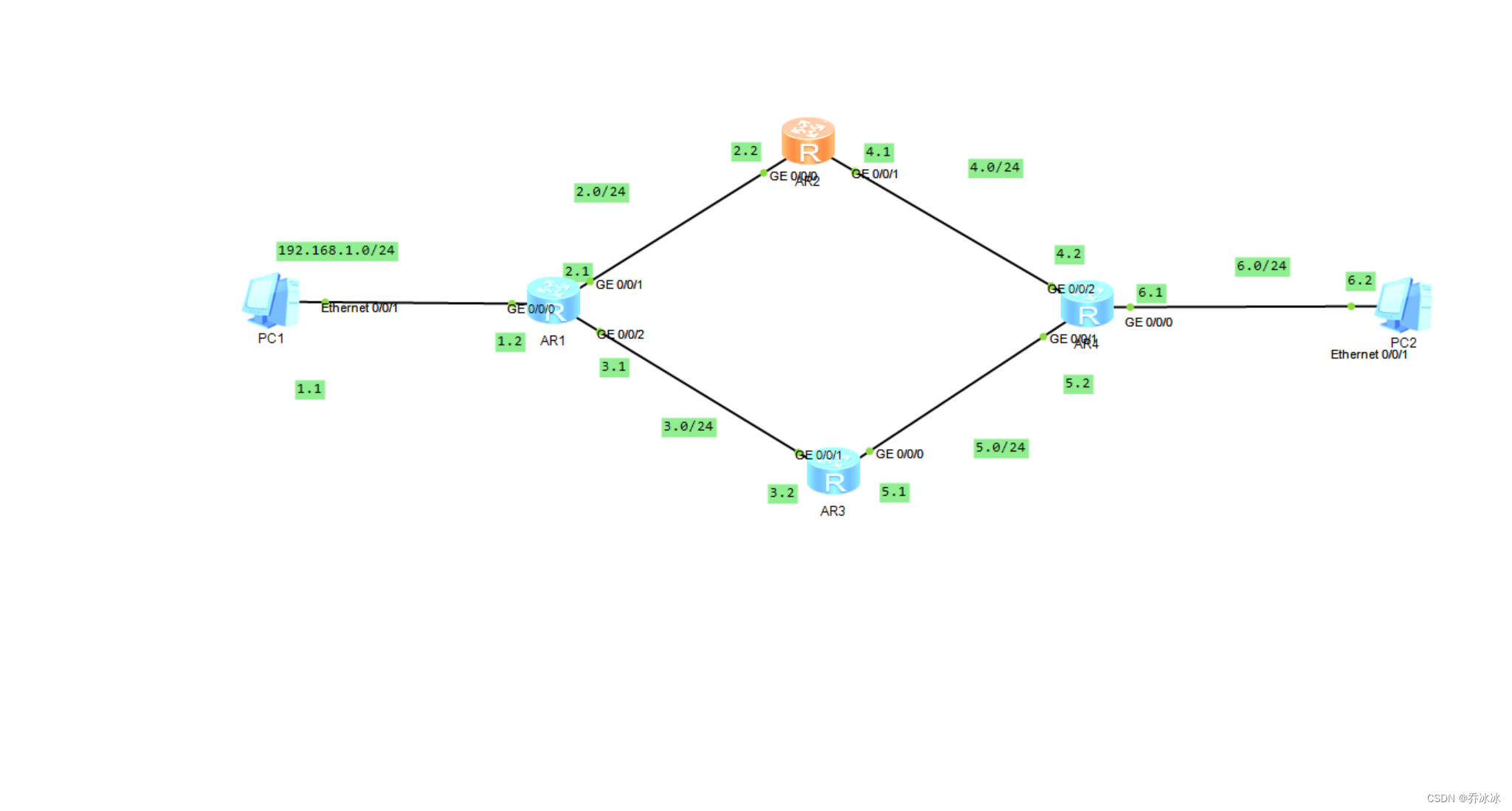

一，按照图示，做好分析

        当数据包进入路由器后，路由器将基于包中的目标ip地址，查询本地的路由表，若表中存在记录，将无条件按照记录接口转发；若路由表中没有记录，将丢弃该数据；

        在图中可以提前规划好电脑的接口、路由器的网关。给AR1、2、3、4接口给定网关。确保在之后不会出现混淆。

二，查看路由表

<r1>display  ip routing-table查看路由表。

默认路由器均存在直连网段的路由，且是以一个网段为一条进行记录；所有非直连网段的路由被成为未知网段；获取未知网段的方法：

1. 静态路由-- 管理员手写
2. 动态路由-- 路由器上运行相同的协议后，路由器间沟通协商自动生成路由表；

静态路由写法：

[r1]ip route-static 192.168.3.0 24 192.168.2.2

                  目标网络号    下一跳

下一跳：流量下一个进入的路由器接口ip地址

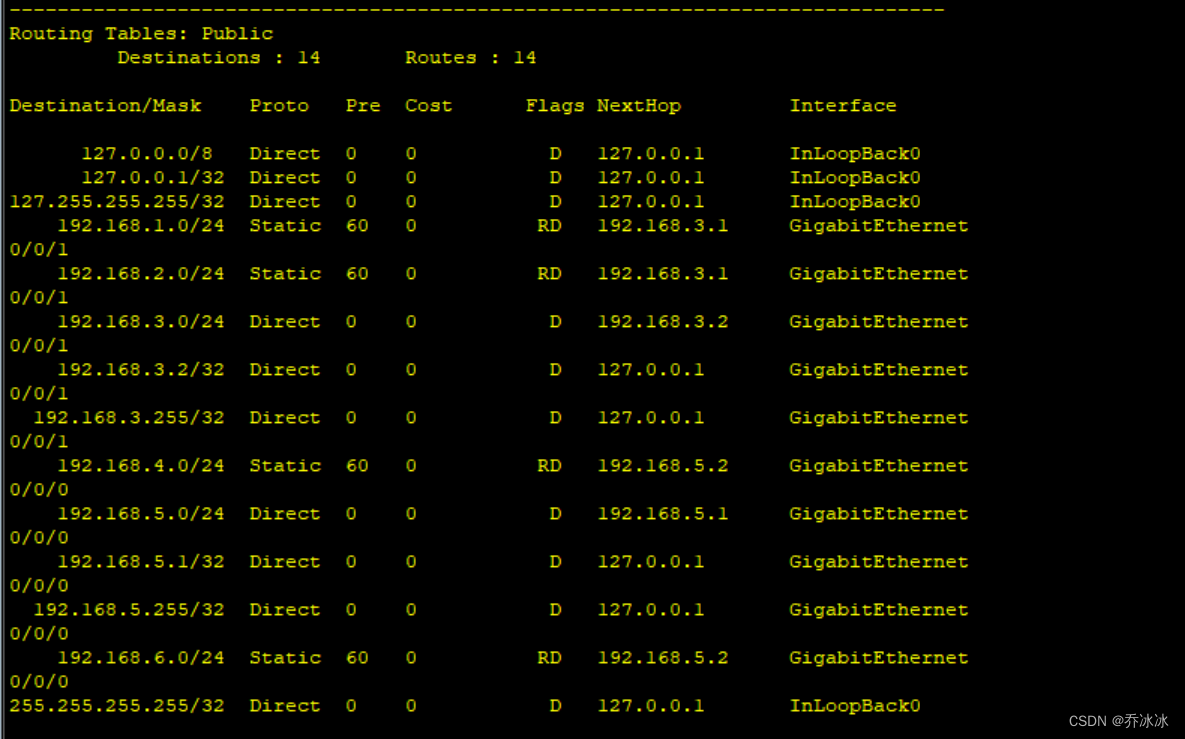

AR1路由表：

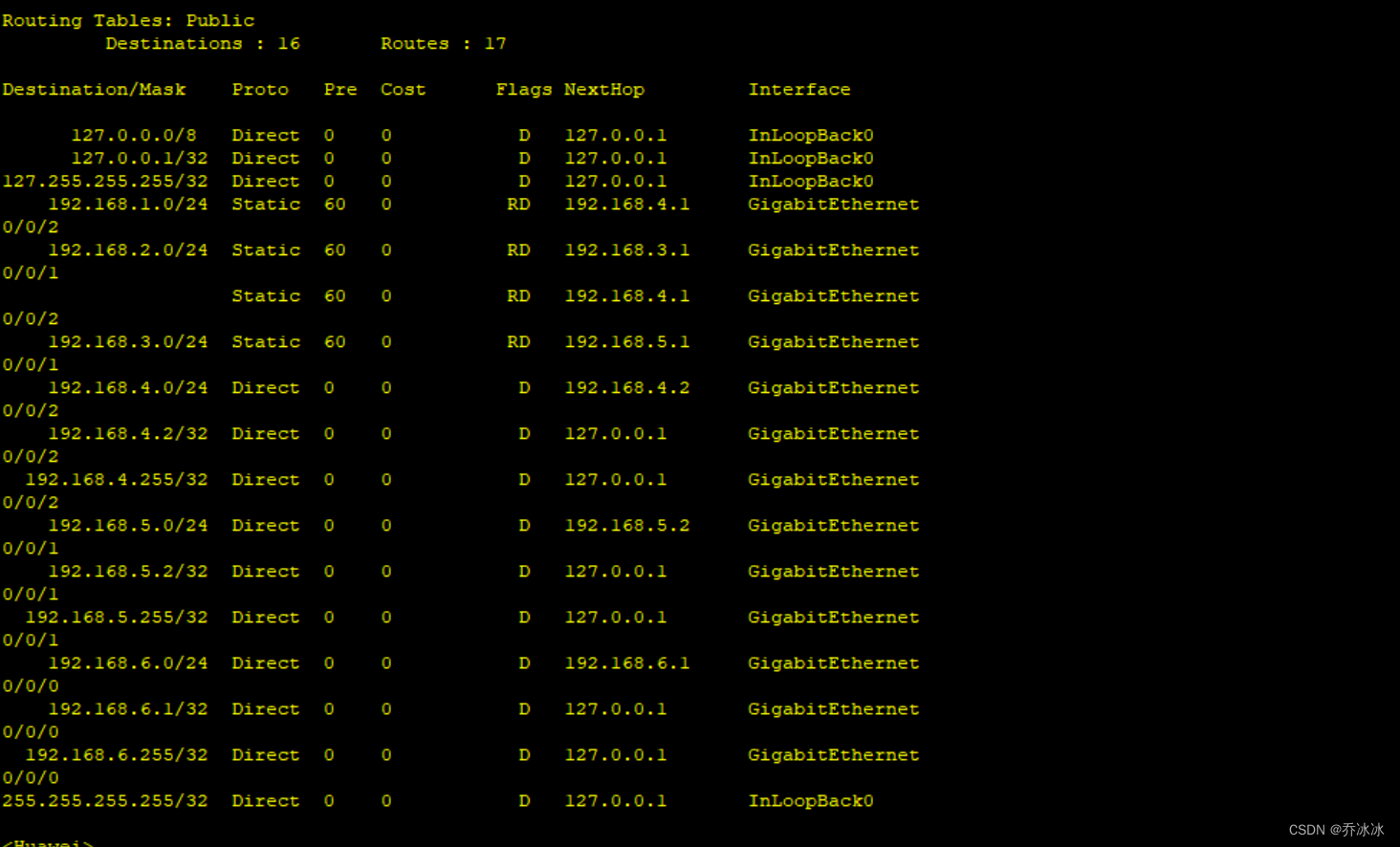

AR2路由表:

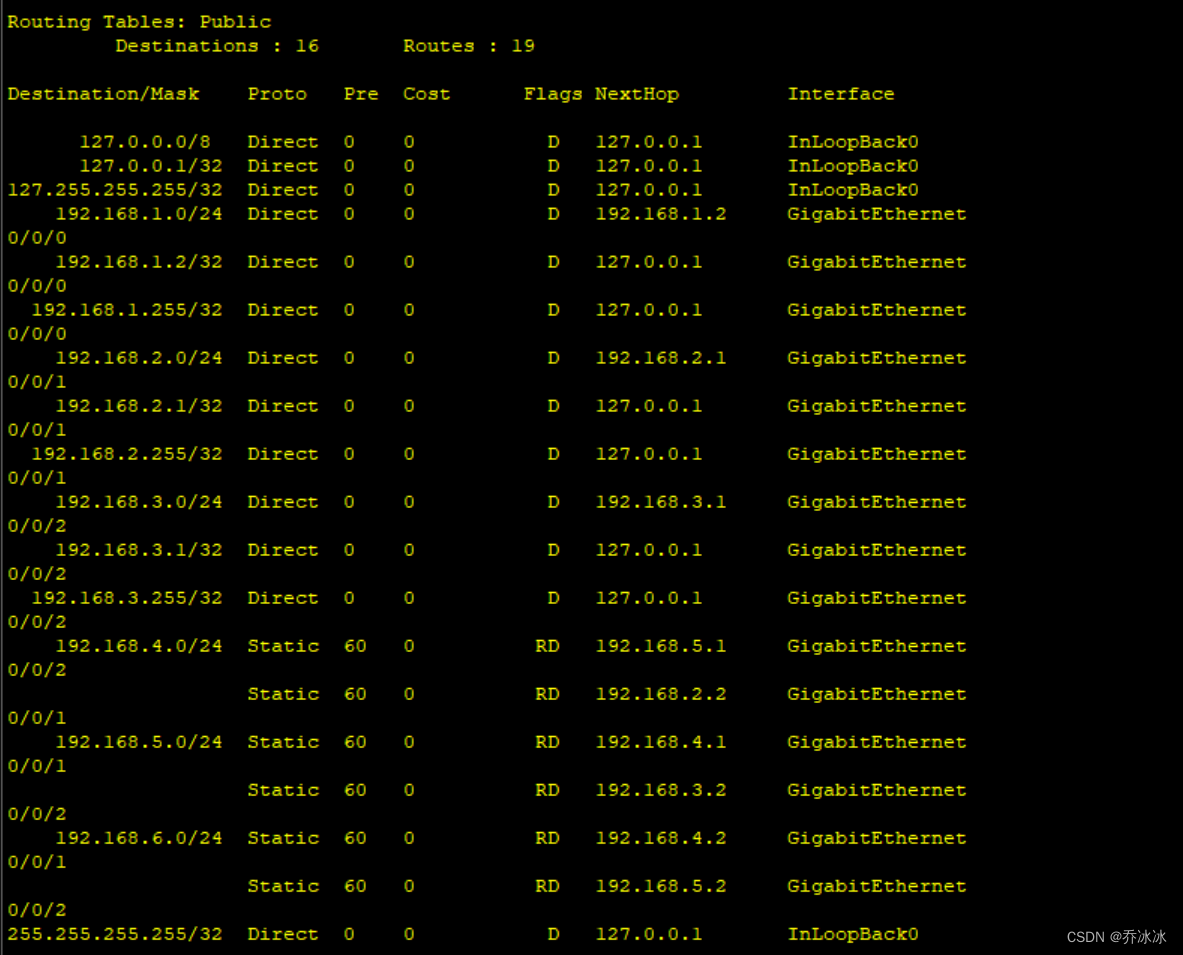

AR3路由表：

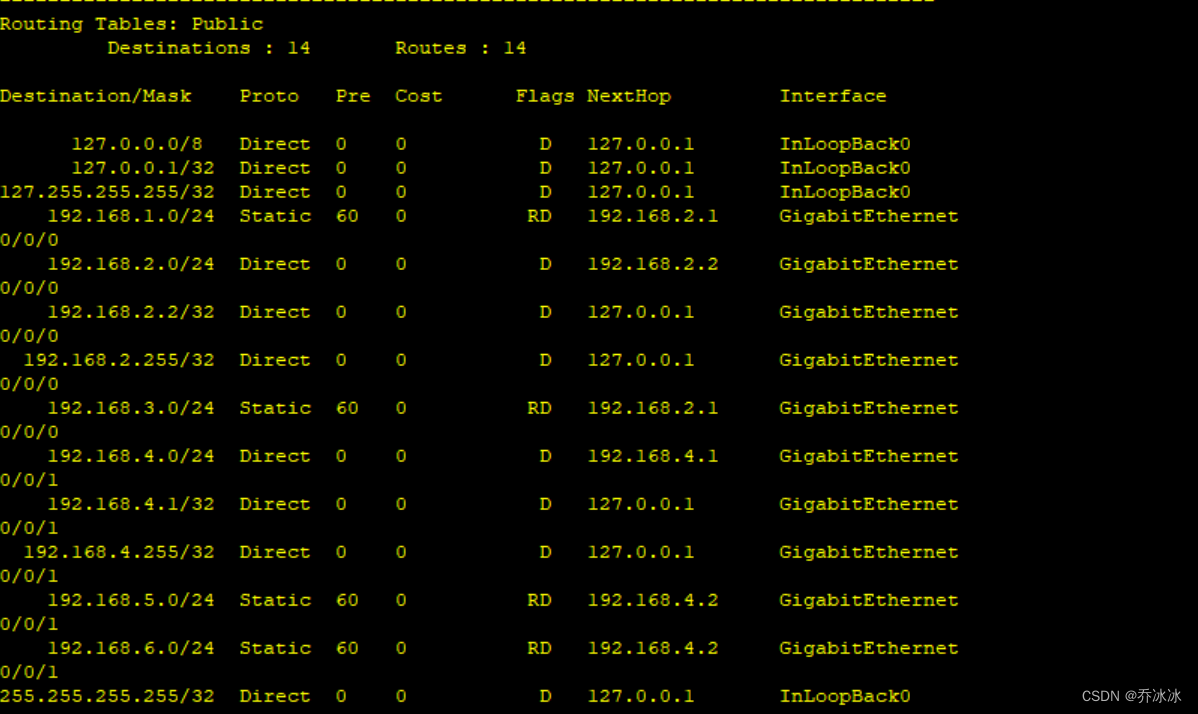

AR4路由表：

三，检查网络

用PC1去ping其他路线，看路线通不通。在路由器添加静态路由时就可以对网络惊醒ping看网络之间通不通，有问题可以及时修改。

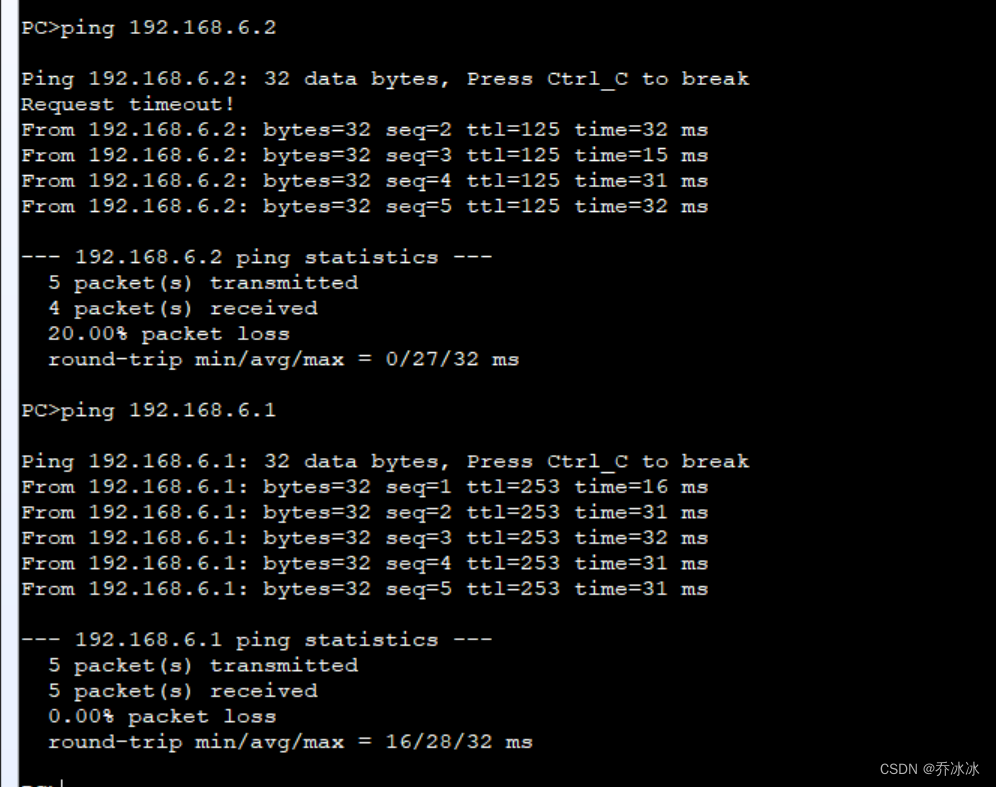

PC1去pingPC2：

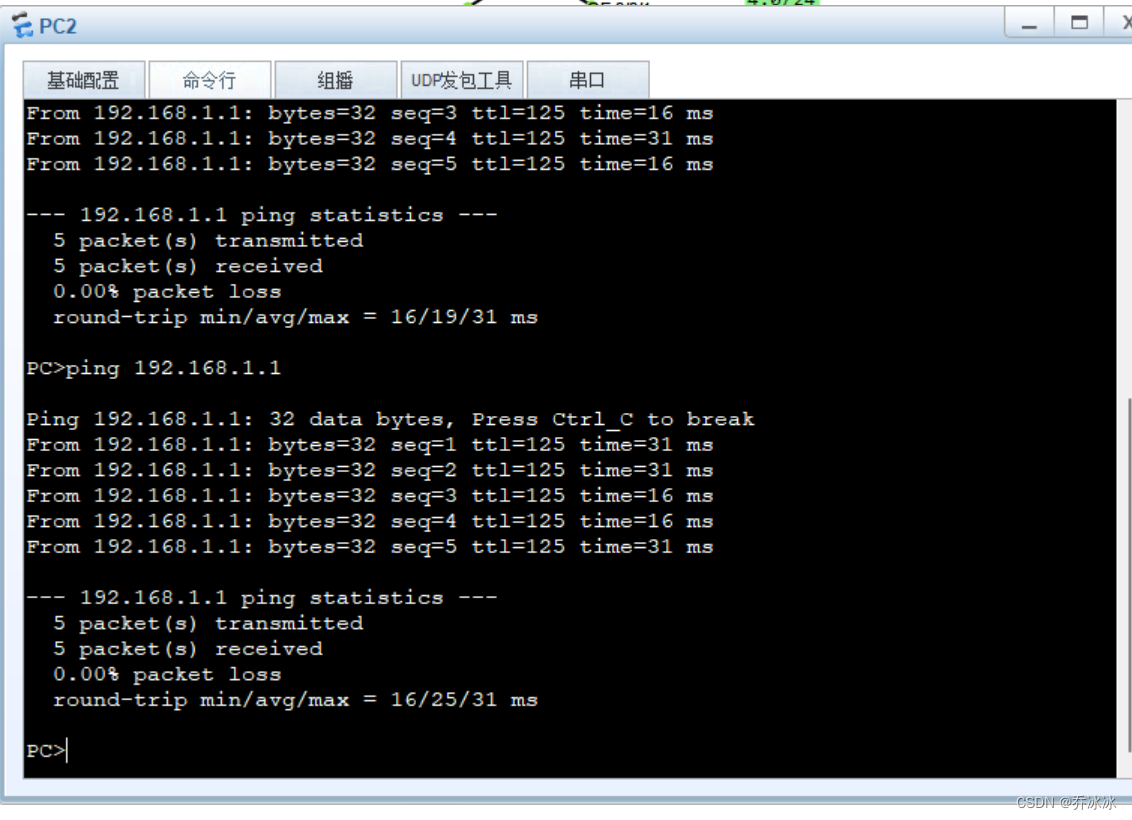

PC2去pingPC1：
