Easymesh深入浅出-全局篇

Easymesh深入浅出-全局篇@[toc]

写在前面的话

目前网上写WiFi Easymesh的文章有很多,但发现大多是在翻译标准,看了后还是觉得云雾缭绕,这也是我写本文的目的,希望能从全局出发,深入浅出,带领同行们更好更快的理解Easymesh标准的技术核心,同时也抛砖引玉,吸引更多写作者来进一步完善Easymesh的解读。

Easymesh规范简介

Wi-Fi CERTIFIED EasyMesh™规范是基于Wi-Fi EasyMesh™的Wi-Fi联盟®认证计划。该规范定义了Wi-Fi®接入点(AP)之间的控制协议,以及启用多个AP的注册、配置、控制和管理所需的数据对象。该规范还定义了在多AP网络中的Wi-Fi接入点之间路由流量的机制。

规范主要实现目的如下:
1、全覆盖、自适应WiFi®网络
• Wi-Fi CERTIFIED EasyMesh™为使用多个接入点(AP)的Wi-Fi网络组网带来了基于标准的方法,结合了易于使用、自适应的Wi-Fi的优势,以及可互操作的Wi-Fi CERTIFIED™设备带来的设备选择上的更大灵活性。

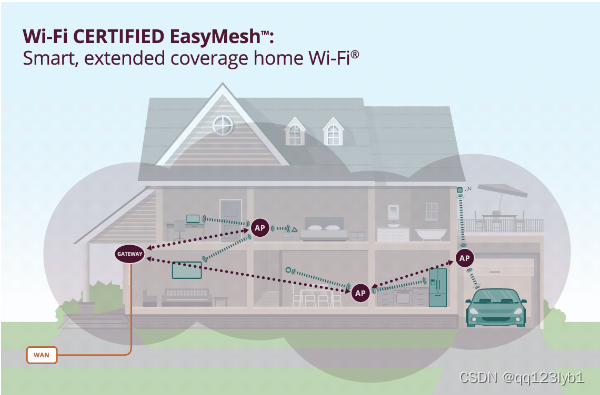

2、优质 Wi-Fi,简单易用
在这里插入图片描述

不同于802.11s的网格多跳复杂组网及低功耗考虑,Easymesh采用树形组网,更强调易用和互联互通性。更多跟802.11s的区别,可以后面开篇深入对比分析。

Easymesh规范技术演进

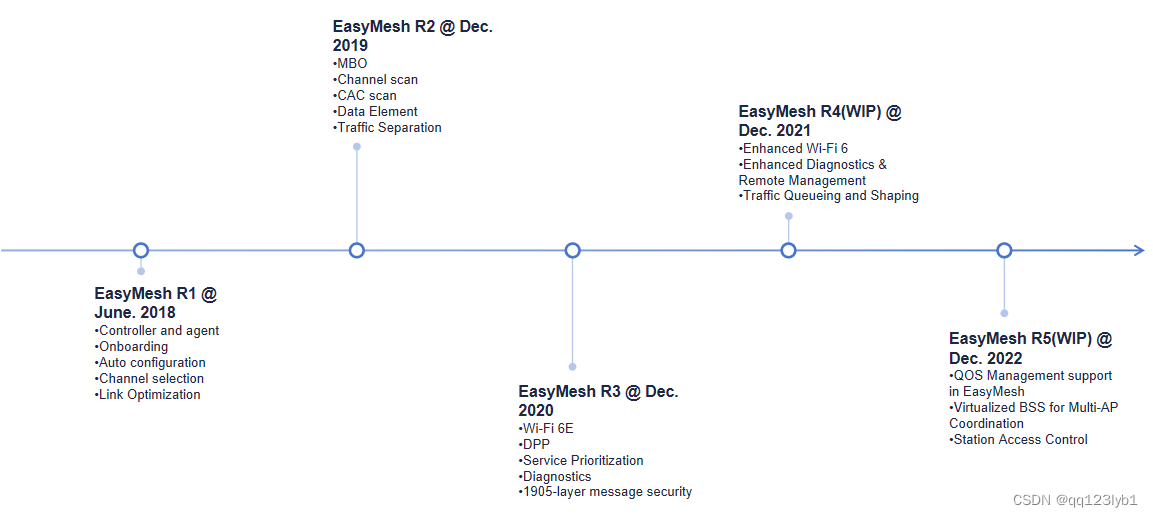

从2018年开始发布Easymesh R1,到现在已经更新到Easymesh R5。这过程中不断完善,引入了更多的WiFi新特性,流量精细管理,诊断加强,安全防护加强等,关键技术特性更新如下图所示,这里先不展开,后面开篇继续深入对比分析各版本的关键技术特性。
在这里插入图片描述

引用的关键技术标准简介

随着Easymesh规范新版本特性的不断增加和完善,引用的相关标准也越来越多,这也导致了理解Easymesh后续版本需要储备更多的相关标准知识,这里重点挑出几个关键的引用标准讲一下。

[2] IEEE Std 1905.1™-2013, IEEE Standard for a Convergent Digital Home Network for Heterogeneous Technologies

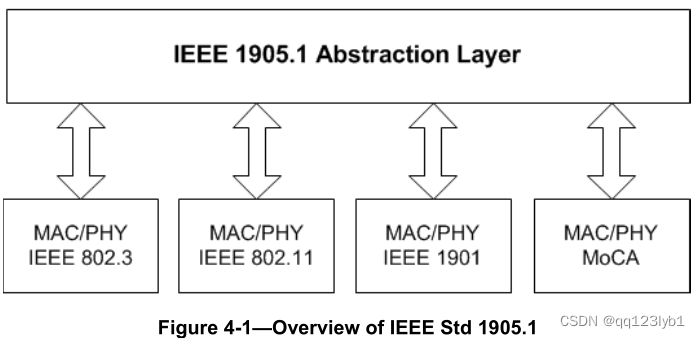

该标准为多种家庭网络技术定义了一个AL抽象层。抽象层为规范中描述的异构家庭网络技术提供通用数据和控制服务访问点。
还规定了程序、协议和准则,以提供简化的用户体验,以添加网络设备,设置加密密钥,扩展网络覆盖范围,并提供网络管理功能,以解决与邻居发现、拓扑发现、接口相关的问题选择、QoS协商以及网络控制和管理。
在这里插入图片描述

Easymesh规范里定义的AL抽象层及相关控制报文交互就是基于此扩展。

[11] IEEE 1905.1a-2014, IEEE Standard for a Convergent Digital Home Network for Heterogeneous Technologies Amendment 1: Support of New MAC/PHYs and Enhancements

该标准故名思义,在1905.1™-2013标准基础上加强了对MAC/PHY的支持。

[5] Wi-Fi Protected Setup Specification

即WPS,早期标准名叫Wi-Fi Simple Configuration Technical Specification。

[8] Wi-Fi Agile Multiband Specification v1.2

Wi-Fi Agile Multiband™有助于高效使用多个频段,包括2.4 GHz、5 GHz和6 GHz,并包括更好地管理频谱和网络资源、平衡网络负载、增强移动中网络切换能力和提供最佳用户体验的机制:

  • 动态网络监视:接入点和客户端设备不断交换有关目前Wi-Fi网络环境的信息。
  • 智能控制:当Wi-Fi环境变得拥挤时,接入点会建议客户端设备使用另一个接入点、频段或信道。
  • 快速网络切换:一旦客户端设备决定漫游到另一个接入点、频段或信道,就会迅速、无缝地建立关联和连接。

Wi-Fi Agile Multiband™基于IEEE 802.11k/v/u/r协议以及Wi-Fi Alliance定义的技术(补充所交换的信息,确定首选信道、频段或接入点,以增强智能Wi-Fi网络管理)。

[9] Optimized Connectivity Experience Technical Specification v1.0

Wi-Fi Optimized Connectivity™通过减少传输时间开销以及对所选接入点进行更快的身份验证,来提升网络移动性,并在用户网络内或跨网络漫游时为其提供更稳定的网络连接。使用户在整个漫游过程中体验高质量的网络连接,由于接入点和客户端设备可以实现信息交换,以下主要益处得以实现:

  • 优化网络发现与选择:移动端和接入点采用改进的信道扫描技术,快速识别潜在的可供连接Wi-Fi® 网络。
  • 链路质量评估:基于双向链路质量估计与网络拓扑信息,为客户端设备提供指标,协助其迅速做出决定,选择能够提供最佳连接的接入点。
  • 快速身份验证:使用快速初始链接设置(FILS)身份验证,设备可以协同工作以减少传输时间开销,并对所选接入点或网络进行更快的身份验证。
  • 高效传输:显著减少管理帧传输,使设备能够用更少的时间响应管理信息,用更多的时间传输用户数据。

[10] Wi-Fi Data Elements Specification v1.0

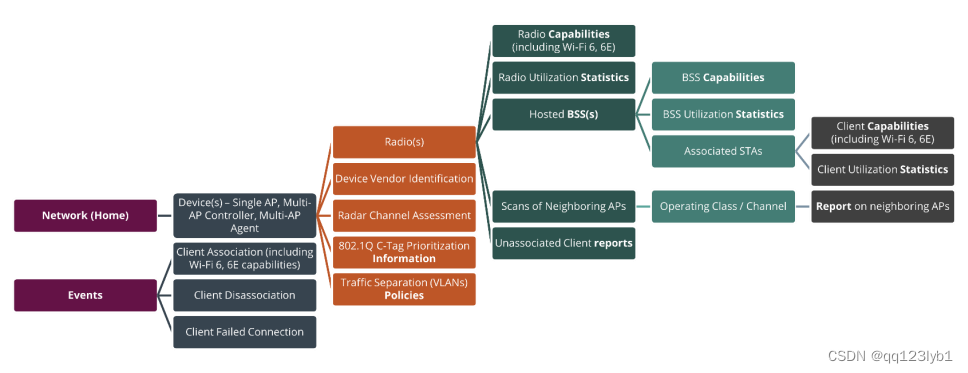

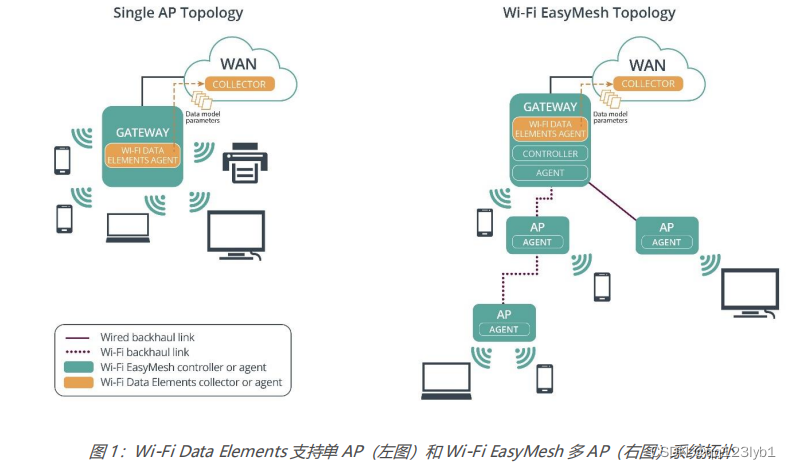

为反映Wi-Fi网络健康状况,Wi-Fi CERTIFIED Data Elements™建立了一套标准化的最重要的关键性能指标,例如网络上有多少设备、带宽使用情况、信号强度和自由广播时间。 收集这些信息并将其传送给网络管理员,网络管理员就常常可以在客户注意到问题之前,主动并更有效地识别和解决Wi-Fi网络问题。通过网络可视性提供更好的Wi-Fi服务。以上特点使Wi-Fi Data Elements AP能够更加主动地进行网络管理:

  • 确定Wi-Fi网络健康状况的一套标准化的关键性能指标;
  • 数据可快速收集并送到一个标准化的数据模型中;
  • 数据模型与服务提供商高效通信,方便分析和诊断;
  • 支持单接入点(AP)和多AP网络;
  • 为Wi-Fi CERTIFIED EasyMesh® 自组织多AP网络而优化
    在这里插入图片描述
    在这里插入图片描述

[18] Wi-Fi Easy Connect Specification

Wi-Fi Easy Connect即采用DPP(Device Provisioning Protocol)协议,降低了设备与Wi-Fi®网络连接的复杂性,提升了用户体验,同时采用了最高级别的安全标准,为Wi-Fi网络管理提供了简便性、一致性和灵活性。

  • 使用简便直观;设置新设备时无需阅读冗长的说明。
  • 无需记住密码并将密码输入到接受配置的设备中。
  • 可使用电子或打印的QR码、NFC标签或从云下载的设备信息。
  • 通过使用QR码实现几乎零接触的配置。
  • 通过从云下载设备信息实现真正的零接触配置。

[4] TR-181 Device Data Model for TR-069 2016, Issue: 2 Amendment 11 Issue Date: July 2016

TR069是一种远程管理协议,可以允许提供商通过互联网远程管理用户终端设备。TR-181定义了TR069的设备数据模型,而1905 AL抽象层上层业务可以用于承载此设备数据模型对象,以达到通过TR069远程管理的目的。

小结

本文主要从全局出发介绍了Easymesh规范及引用的关键标准规范,下一篇开始讲Easymesh规范各版本的关键特性及相互对比分析,朋友们也可以提建议和意见,我在后续篇章尽量满足,谢谢
