【CATIA的二次开发03】零件设计工作台对象结构及应用

零件设计工作台（Part Design Workbench） 的对象结构是管理几何模型的核心框架。以下是其对象层级、关键对象及典型应用的详细说明：

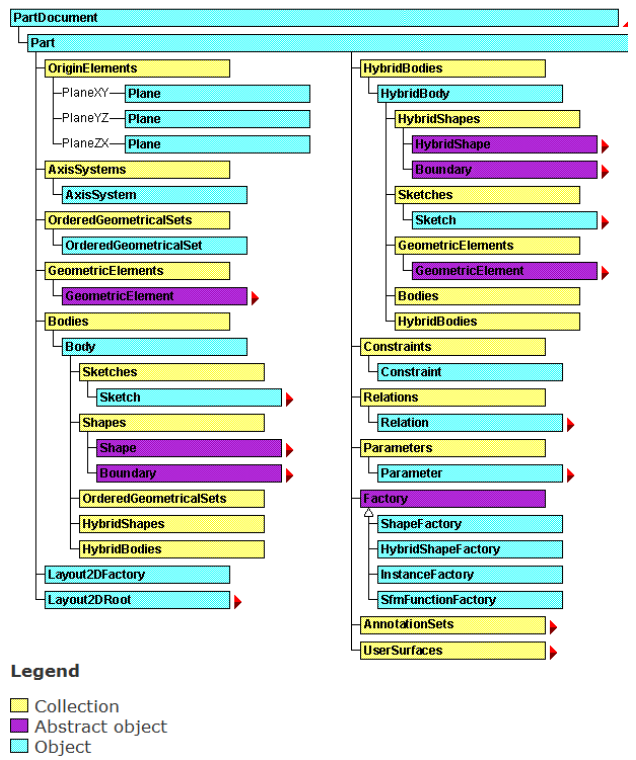

1. 零件设计工作台对象层级

零件设计的对象模型遵循以下层级结构（从顶层到底层）：

Application (CATIA)
└── Documents
    └── PartDocument
        └── Part
            ├── Bodies (几何实体集合)
            │   └── Body (几何实体)
            ├── HybridBodies (混合几何体集合)
            │   └── HybridBody (混合几何体)
            ├── Sketches (草图集合)
            │   └── Sketch (草图)
            ├── Parameters (参数集合)
            ├── Constraints (约束集合)
            ├── ShapeFactory (几何特征工厂)
            └── Relations (关系式)

2. 核心对象详解

2.1 PartDocument

• 作用：表示当前打开的零件文档。

• 访问方式：

Dim partDoc As PartDocument
Set partDoc = CATIA.ActiveDocument

2.2 Part

• 作用：零件设计的根对象，包含所有几何元素和特征。

• 访问方式：

Dim part As Part
Set part = partDoc.Part

• 关键子对象：

  • Bodies：管理所有几何实体（Body对象），用于实体建模（如凸台、凹槽
