plantUML的颜色配置

1.1用例图

'从左往右画用例图
left to right direction

'这个作用将线条模糊和扭曲化
skinparam handwritten true
skinparam packageStyle rectangle actor customer
'下面的这些定  义了角色和用例的一些颜色设置
skinparam usecase {
BackgroundColor DarkSeaGreen
BorderColor DarkSlateGray
ArrowColor Olive
ActorBorderColor black
ActorFontName Courier
}

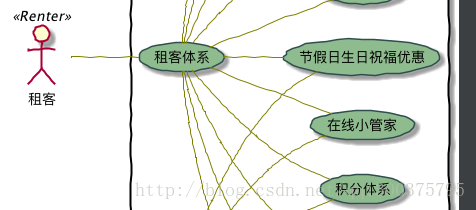

效果如下图:

这里写图片描述

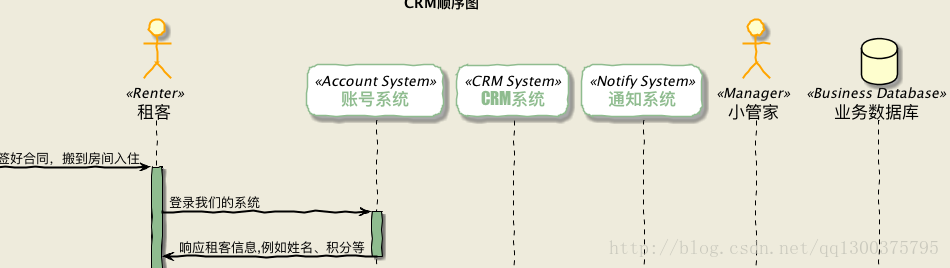

1.2：顺序图

title CRM顺序图

'一些外观设置
skinparam sequenceArrowThickness 2
skinparam roundcorner 20
skinparam maxmessagesize 60
skinparam backgroundColor #EEEBDC
skinparam handwritten true
skinparam sequence {
ArrowColor black
ActorBorderColor orange
LifeLineBorderColor black
LifeLineBackgroundColor DarkSeaGreen
ParticipantBorderColor DarkSeaGreen
ParticipantBackgroundColor default
ParticipantFontName Impact
ParticipantFontSize 17
ParticipantFontColor #DarkSeaGreen
ActorFontColor black
ActorFontSize 17
ActorFontName Aapex
}
