冯诺依曼体系计算机体系结构和指令执行过程

冯诺依曼体系

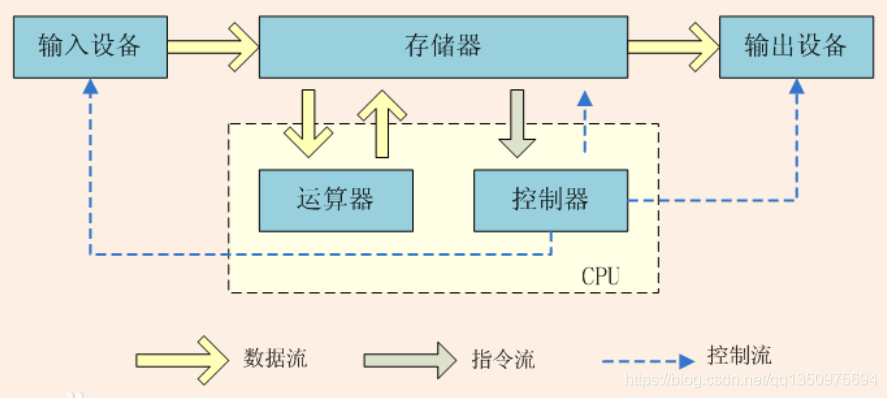

在这里插入图片描述

冯诺依曼计算机体系结构的特点:

1.计算机由五大部件组成:存储器+运算器+控制器+输入设备+输出设备
2.指令和数据以同等地位存于存储器可按地址寻访
3.指令和数据用二进制表示
4.指令由操作码和地址码组成,操作码表示操作的性质,地址码表示操作数在存储器中的位置。
5.指令在存储器中按顺序存放。通常,指令是顺序执行的。在特殊情况下,可根据运算结果或指定的条件来改变运算顺序。
6.以CPU为核心,以存储器为中心。

五大部件

  1. 存储体

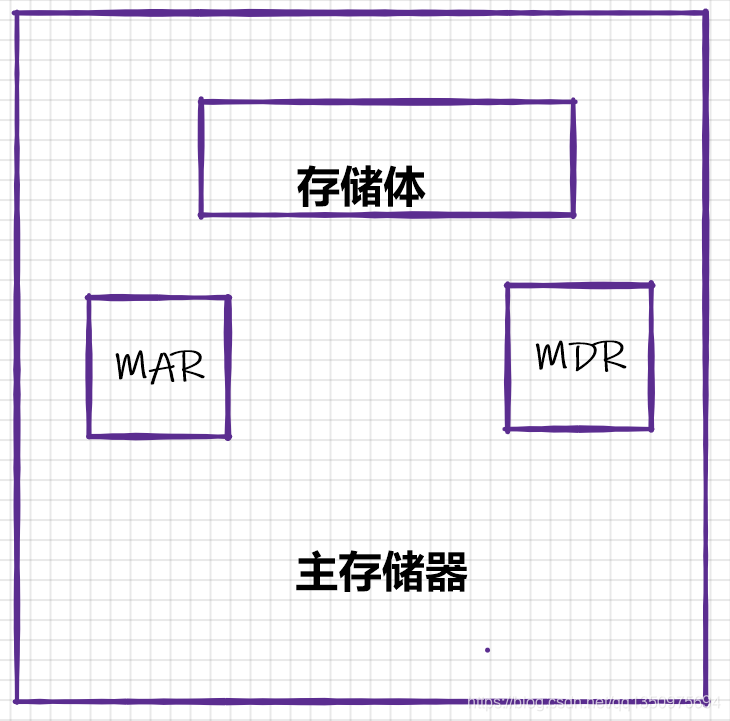

    在这里插入图片描述

存储体 -包含- 存储单元 -包含- 存储元件 (0/1)
可以想象成:大楼 -包含- 房间 -包含- 床位 (无人/有人)

存储单元: 存放一串二进制代码
存储字:存储单元中二进制代码的组合
存储字长:存储单元中二进制代码的位数
每个存储单元赋予一个地址号按地址寻访

MAR:存储器地址寄存器,反应了存储单元的个数。
MDR:存储器数据寄存器,反映存储字长。

设MAR=4位,MDR=8位,则存储单元个数16,存储字长8
在这里插入图片描述
2. 运算器

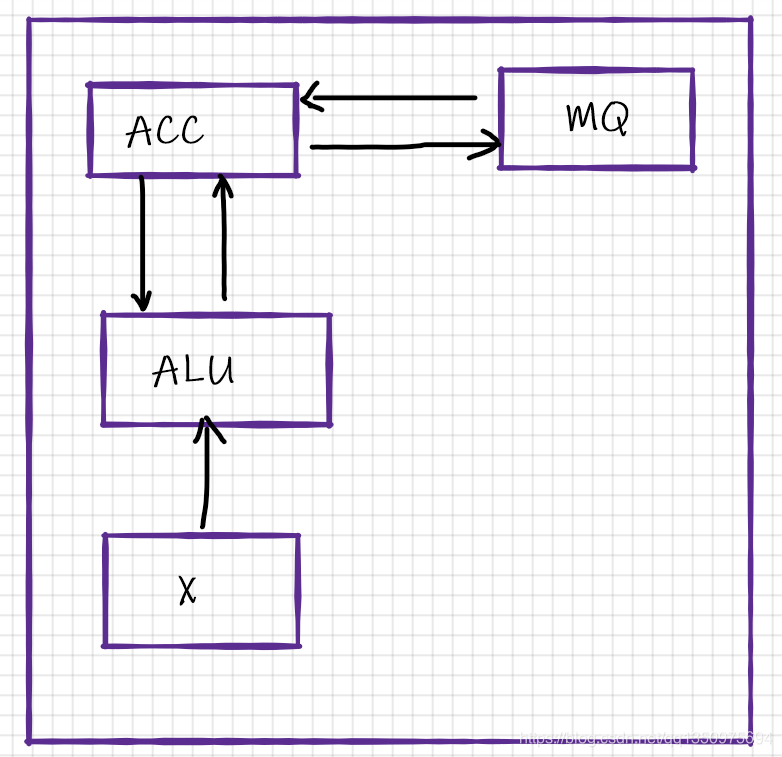

在这里插入图片描述

ACC:累加器
ALU:算术逻辑单元
MQ:乘商寄存器
ACCMQX
加法存放被加数与和null存放加数
减法存放被减数与差null存放减数
乘法存放乘积高位存放乘数与乘积地位存放被乘数
除法存放被除数与余数存放商存放除数
  1. 控制器

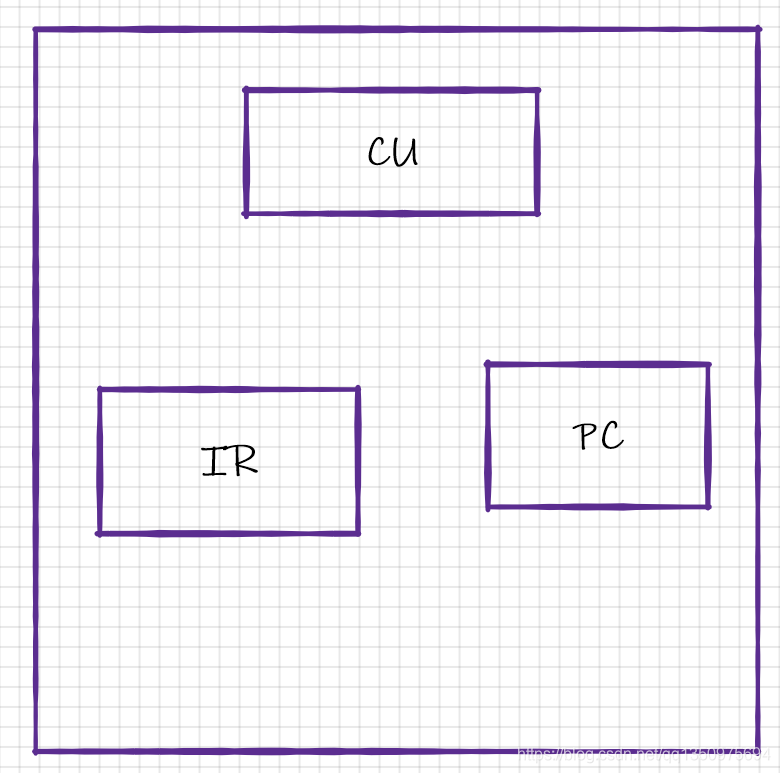

在这里插入图片描述

PC:程序计数器(program computer)
IR:指令寄存器(instruction register)
CU:控制单元(control unit)
PC通过取地址将指令送入IR中,CU再执行IR中的命令。

控制器完成一条指令分三步:取指令,分析指令,执行指令。
取指令:通过地址取,PC存放当前要执行指令的地址且PC具有计数功能(PC)+1 → PC。
分析指令:IR存放当前要执行的指令
执行指令:CU为核心
4.5.
输入输出设备略

计算机完成一条指令的过程

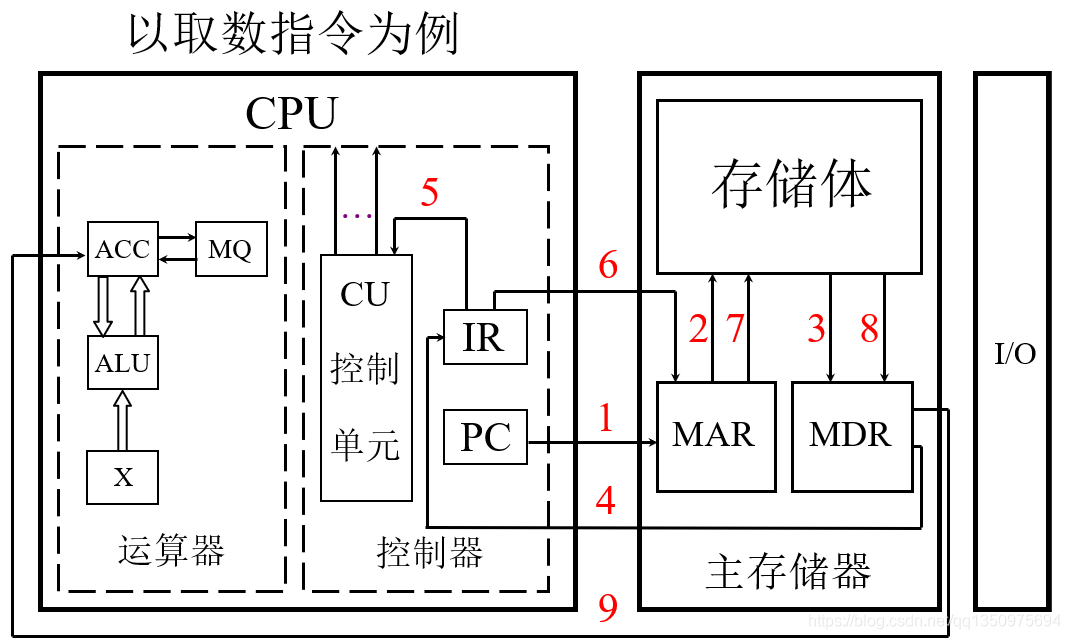

在这里插入图片描述
1 2 3 4 完成了取指令
5 完成了分析指令,将指令放入CU,使计算机知道要进行什么操作
6 7 8 9完成了执行指令,取数

存储指令只需将8 和 9的箭头反向即可完成存储。
